СИСТЕМА БЛОКИРОВКИ РУЛЕВОГО УПРАВЛЕНИЯ, Diagnostic DTC:B2782

Код DTC Наименование DTC
B2782 Неисправность ЭБУ распределения питания

ОПИСАНИЕ

ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе) выполняет функцию переключения режима источника питания.

Данный DTC регистрируется, когда определяется ненормальное состояние сигнала IGE (сигнал разрешения включения электродвигателя блокировки рулевого управления), который передается напрямую из ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе) в ЭБУ блокировки рулевого управления.

Tech Tips

ЭБУ блокировки рулевого управления не подключен к системе передачи данных CAN. Однако ЭБУ блокировки рулевого управления соединен с ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе) по шине LIN и обменивается данными с другими узлами по шине CAN через ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе).

№ DTC Неисправность Условие обнаружения DTC Неисправный участок DTC выводится
B2782 Неисправность ЭБУ распределения питания

Выполняется одно из следующих условий (логика диагностирования за 1 поездку*1):


  • В цепи включения электродвигателя блокировки рулевого управления имеется короткое замыкание.

  • В цепи включения электродвигателя блокировки рулевого управления имеется обрыв.

Tech Tips

Если сигнал источника питания, получаемый по шине LIN, не совпадает с сигналом источника питания, принимаемым напрямую, регистрируется неисправность системы.

  • ЭБУ блокировки рулевого управления (привод блокировки рулевого управления)

  • ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе)

  • Жгут или разъем

 Выполните операцию блокировки/разблокировки рулевого управления. (Рулевое управление блокируется при выключенном зажигании, когда дверь открывается, а рычаг переключения передач установлен в положение P*2. Рулевое управление разблокируется, когда водитель, имеющий при себе ключ, включает зажигание ([ACC] или [IG]).)

Состояние автомобиля и аварийный режим при обнаружении неисправности
Состояние автомобиля при обнаружении неисправности Аварийный режим при обнаружении неисправности
Невозможна блокировка или разблокировка рулевого управления. Поэтому двигатель не запускается. Запуск двигателя запрещается (коленчатый вал не прокручивается).
Связанные параметры режимов Data List и Active Test
№ DTC Параметр Data List Параметр Active Test
B2782 - -

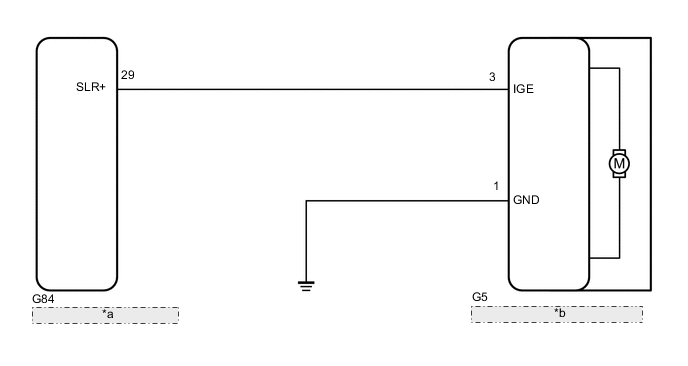

СХЕМА СОЕДИНЕНИЙ

A01V77RE26
*a ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе)
*b ЭБУ блокировки рулевого управления (привод блокировки рулевого управления в сборе)

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note


  • При использовании GTS для диагностики с выключенным зажиганием:

    Подключите GTS к DLC3 и с 1,5-секундным интервалом включайте и выключайте освещение дверного проема до тех пор, пока не установится связь между GTS и автомобилем.

  • Система блокировки рулевого управления использует для передачи данных шину LIN. Прежде чем приступать к диагностике, проверьте работу системы передачи данных в соответствии с указаниями раздела "Порядок поиска неисправностей" и убедитесь, что эта система исправна.

    Нажмите здесь Click here

  • Если отрицательный (-) вывод аккумуляторной батареи отсоединялся, после его подсоединения необходимо инициализировать некоторые системы.

    Нажмите здесь Click here

  • После ремонта выполните операцию подтверждения вывода DTC, а затем убедитесь, что коды DTC не выводятся снова.

    Нажмите здесь Click here

  • При замене ЭБУ блокировки рулевого управления (привода блокировки рулевого управления в сборе) необходимо выполнить регистрацию (см. бюллетень технического обслуживания).

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (МАССА)


    1. Проверьте, не ослаблены ли фиксирующая и соединительная части разъема.

    2. Отсоедините разъем G5 ЭБУ блокировки рулевого управления.

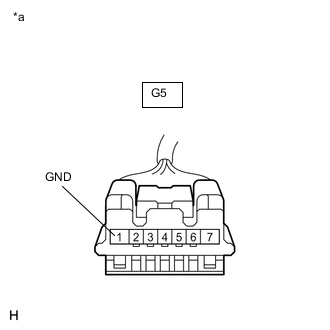

    3. A01V81EC26
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к ЭБУ блокировки рулевого управления (приводу блокировки рулевого управления в сборе))

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      G5-1 (GND) - масса Всегда Менее 1 Ом
      Результат
      Следующий шаг
      OK
      NG

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  2. ПРОВЕРИТЬ ЭБУ БЛОКИРОВКИ РУЛЕВОГО УПРАВЛЕНИЯ (СИГНАЛ ВКЛЮЧЕНИЯ ЭЛЕКТРОДВИГАТЕЛЯ)


    1. Подсоедините разъем G5 ЭБУ блокировки рулевого управления.

    2. Выключите зажигание, убедитесь, что рулевое управление разблокировано, и переведите рычаг переключения передач в положение P (кроме моделей с механической трансмиссией).

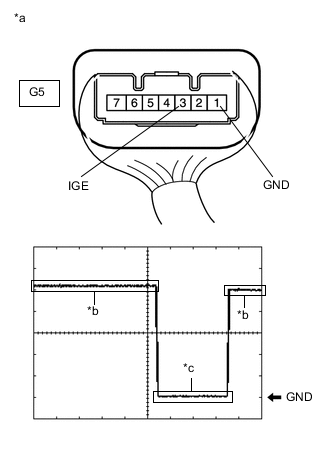

    3. A01VA6IC17
      *a

      Устройство с подсоединенным жгутом проводов

      (ЭБУ блокировки рулевого управления (привод блокировки рулевого управления в сборе))
      *b Электродвигатель блокировки рулевого управления не работает
      *c Электродвигатель блокировки рулевого управления работает

      Проверьте форму сигнала в соответствии с условиями, указанными в таблице ниже.

      Номинальная частота
      Параметр / Устройство Описание
      Контакты для подключения диагностического прибора G5-3 (IGE) - G5-1 (GND)
      Настройки прибора 2 В / дел., 200 мс/ дел.
      Состояние автомобиля Электродвигатель блокировки рулевого управления не работает → электродвигатель блокировки рулевого управления работает → электродвигатель блокировки рулевого управления не работает

      Tech Tips


      • При проведении измерений, когда двигатель блокировки не работает, не требуется выполнять никаких действий.

      • Чтобы провести измерения во время работы двигателя блокировки, выполните одно из следующих действий:


        • Чтобы разблокировать рулевое управление, возьмите ключ и включите зажигание ((ACC) или (IG)), когда рычаг переключения передач установлен в положение P (кроме моделей с механической трансмиссией).

        • Чтобы заблокировать рулевое управление, выключите зажигание с рычагом переключения передач в положении P* (кроме моделей с механической трансмиссией), а затем откройте дверь

      Результат
      Следующий шаг
      OK
      NG

    NG

    ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ БЛОКИРОВКИ РУЛЕВОГО УПРАВЛЕНИЯ - ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ)) Click here

    OK

  3. УДАЛИТЕ DTC И ДАННЫЕ DATA LIST О НЕИСПРАВНОСТЯХ


    1. Удалите коды DTC.

      Нажмите здесь Click here


      Body Electrical > Entry&Start > Clear DTCs

    2. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи, подождите не менее 30 с, а затем подсоедините провод к отрицательному (-) выводу аккумуляторной батареи, чтобы удалить запись о неисправностях в режиме Data List.

      Note

      После выключения двигателя следует подождать некоторое время, прежде чем отсоединять провод от вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечанием относительно отсоединения провода от вывода аккумуляторной батареи.

      Нажмите здесь Click here

      Результат
      Следующий шаг
      ДАЛЕЕ

    ДАЛЕЕ

  4. ПРОВЕРЬТЕ DTC (B2782)


    1. Выполните операцию подтверждения вывода DTC.

    2. Проверьте, выводится ли DTC B2782.

      Нажмите здесь Click here


      Body Electrical > Entry&Start > Trouble Codes
      Результат
      Следующий шаг
      DTC B2782 не выводится.
      Выводится DTC B2782.

    DTC B2782 не выводится.

    ВОССТАНАВЛИВАЕТСЯ НОРМАЛЬНАЯ РАБОТА СИСТЕМЫ (DTC БЫЛ СОХРАНЕН ВСЛЕДСТВИЕ ПЛОХОГО КОНТАКТА, НО ПОСЛЕ ПОВТОРНОГО ПОДСОЕДИНЕНИЯ РАЗЪЕМА НОРМАЛЬНАЯ РАБОТА СИСТЕМЫ ВОССТАНОВИЛАСЬ)

    Выводится DTC B2782.

    ЗАМЕНИТЕ ЭБУ БЛОКИРОВКИ РУЛЕВОГО УПРАВЛЕНИЯ (ПРИВОД БЛОКИРОВКИ РУЛЕВОГО УПРАВЛЕНИЯ В СБОРЕ) Нажмите здесь Click here

  5. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ БЛОКИРОВКИ РУЛЕВОГО УПРАВЛЕНИЯ - ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ))


    1. Проверьте, не ослаблены ли фиксирующая и соединительная части разъема.

    2. Отсоедините разъем G5 ЭБУ блокировки рулевого управления.

    3. Отсоедините разъем G84 ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе).

    4. Проверьте корпус и контакты разъема на наличии деформации и коррозии.

      OK
      Отсутствуют деформация и коррозия корпуса и контактов разъема.

    5. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      G5-3 (IGE) - G84-29 (SLR+) Всегда Менее 1 Ом
      G5-3 (IGE) - масса 10 кОм или более
      G84-29 (SLR+) - масса
      Результат
      Следующий шаг
      OK
      NG

    OK

    ЗАМЕНИТЕ ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ)

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
