СИСТЕМА БЛОКИРОВКИ РУЛЕВОГО УПРАВЛЕНИЯ, Diagnostic DTC:B2781

Код DTC Наименование DTC
B2781 Обрыв или короткое замыкание в ЭБУ блокировки рулевого управления

ОПИСАНИЕ

ЭБУ блокировки рулевого управления и электродвигатель блокировки рулевого управления встроены в привод блокировки рулевого управления в сборе.

ЭБУ блокировки рулевого управления определяет, заблокировано или разблокировано рулевое управление, посредством датчика положения блокировки электродвигателя блокировки рулевого управления.

ЭБУ блокировки рулевого управления получает запросы блокировки и разблокировки от ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе) и формирует соответствующие им сигналы управления блокировкой и разблокировкой.

Tech Tips

ЭБУ блокировки рулевого управления не подключен к системе передачи данных CAN. Однако ЭБУ блокировки рулевого управления соединен с ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе) по шине LIN и обменивается данными с другими узлами по шине CAN через ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе).

№ DTC Неисправность Условие обнаружения DTC Неисправный участок DTC выводится
B2781 Обрыв или короткое замыкание в ЭБУ блокировки рулевого управления

Выполняется одно из следующих условий (логика диагностирования за 1 поездку*1):

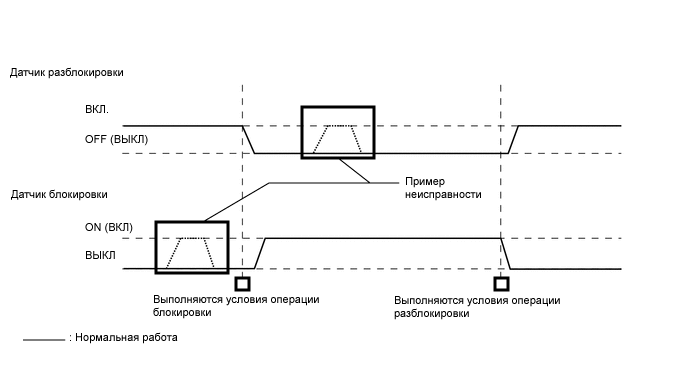

  • Неисправен датчик положения блокировки/разблокировки рулевого управления*2.

  • В цепи включения электродвигателя блокировки рулевого управления имеется короткое замыкание.

  • В цепи включения электродвигателя блокировки рулевого управления имеется обрыв.

  • ЭБУ блокировки рулевого управления (привод блокировки рулевого управления)

  • Система передачи данных LIN

 Операция подтверждения не требуется (контроль производится непрерывно).

A01QQJIE10
Состояние автомобиля и аварийный режим при обнаружении неисправности
Состояние автомобиля при обнаружении неисправности Аварийный режим при обнаружении неисправности
Невозможна блокировка или разблокировка рулевого управления. Поэтому двигатель не запускается. Запуск двигателя запрещается (коленчатый вал не прокручивается).
Связанные параметры режимов Data List и Active Test
№ DTC Параметр Data List Параметр Active Test
B2781

    Entry&Start (посадка и запуск)

  • Sensor Value

  • Motor Driver Short

 -

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note


  • При использовании GTS для диагностики с выключенным зажиганием:

    Подключите GTS к DLC3 и с 1,5-секундным интервалом включайте и выключайте освещение дверного проема до тех пор, пока не установится связь между GTS и автомобилем.

  • После ремонта убедитесь, что коды DTC не выводятся снова.

    Нажмите здесь Click here

  • При замене ЭБУ блокировки рулевого управления (привода блокировки рулевого управления в сборе) необходимо выполнить регистрацию (см. бюллетень технического обслуживания).

Tech Tips

DTC B2785 регистрируется, когда все ЭБУ, подключенные к шине LIN, не могут обмениваться данными с ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе).

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ DTC


    1. С помощью GTS проверьте, не выводится ли DTC B2785 шины LIN.

      Нажмите здесь Click here

      Tech Tips

      Если выводится DTC шины LIN, выполните диагностику системы передачи данных LIN.

      Нажмите здесь Click here

      Результат
      Следующий шаг
      Выводится DTC B2785.
      DTC B2785 не выводится.

    Выводится DTC B2785.

    ПЕРЕЙДИТЕ К РАЗДЕЛУ "СИСТЕМА ПЕРЕДАЧИ ДАННЫХ LIN" (DTC B2785) Нажмите здесь Click here

    DTC B2785 не выводится.

    ЗАМЕНИТЕ ЭБУ БЛОКИРОВКИ РУЛЕВОГО УПРАВЛЕНИЯ (ПРИВОД БЛОКИРОВКИ РУЛЕВОГО УПРАВЛЕНИЯ В СБОРЕ) Нажмите здесь Click here
