СИСТЕМА ПЕРЕДАЧИ ДАННЫХ LIN РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ
ИЛЛЮСТРАЦИЯ

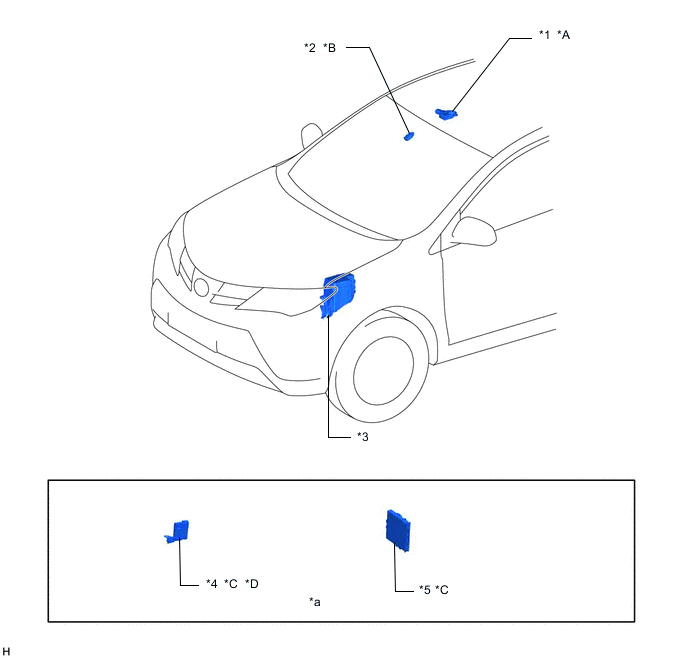

| *A | для моделей с люком | *B | для моделей с датчиком дождя |
| *C | для моделей с системой посадки и запуска | *D | для моделей с блоком идентификационного кода (ЭБУ кода иммобилайзера) |
| *1 | ПРИВОДНОЙ МЕХАНИЗМ ЛЮКА В СБОРЕ | *2 | ДАТЧИК ДОЖДЯ |
| *3 | РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК, БЛОК РЕЛЕ № 1 МОТОРНОГО ОТСЕКА
|
*4 | БЛОК ИДЕНТИФИКАЦИОННОГО КОДА (ЭБУ КОДА ИММОБИЛАЙЗЕРА) |
| *5 | ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ) | - | - |
| *a | Положение установки детали см. в бюллетене технического обслуживания | - | - |
ИЛЛЮСТРАЦИЯ

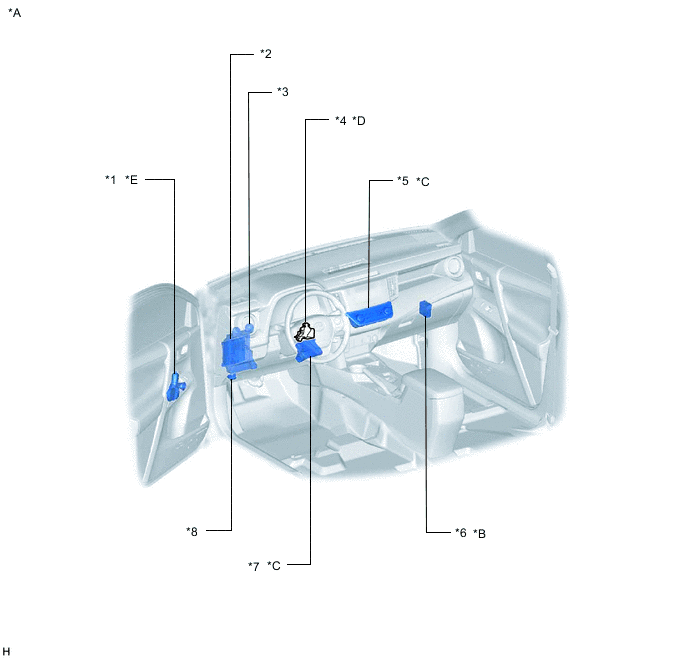

| *A | Для моделей с левосторонним рулевым управлением | *B | для моделей с датчиком дождя |
| *C | для моделей с автоматическим кондиционером | *D | для моделей с системой посадки и запуска |
| *E | для моделей с функцией травмобезопасности | - | - |
| *1 | ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ | *2 | ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) |
| *3 | РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ
|
*4 | ПРИВОД БЛОКИРОВКИ РУЛЕВОГО УПРАВЛЕНИЯ В СБОРЕ |
| *5 | БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ В СБОРЕ | *6 | РЕЛЕ СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА В СБОРЕ |
| *7 | БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ | *8 | DLC3 |
ИЛЛЮСТРАЦИЯ

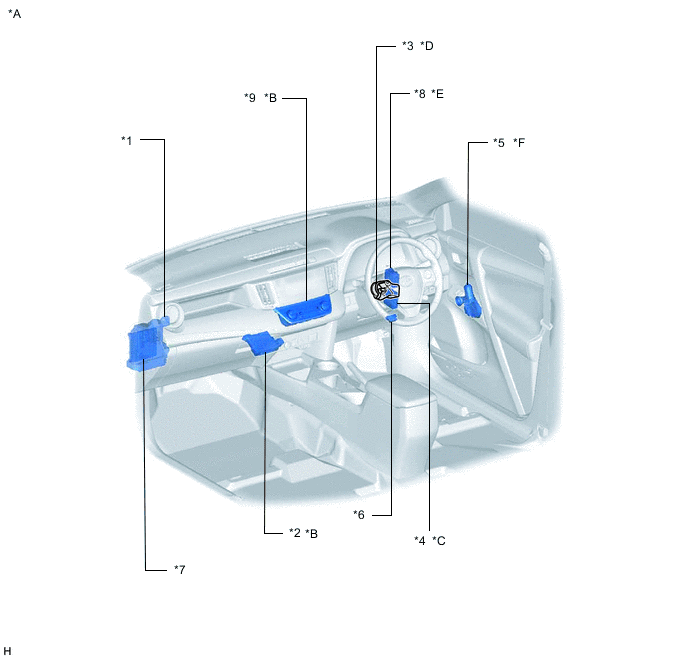

| *A | Для моделей с правосторонним рулевым управлением | *B | для моделей с автоматическим кондиционером |
| *C | Для моделей с датчиком дождя | *D | для моделей с системой посадки и запуска |
| *E | Для моделей с системой двойной блокировки | *F | для моделей с функцией травмобезопасности |
| *1 | ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) | *2 | БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ |
| *3 | ПРИВОД БЛОКИРОВКИ РУЛЕВОГО УПРАВЛЕНИЯ В СБОРЕ | *4 | РЕЛЕ СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА В СБОРЕ |
| *5 | ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ | *6 | DLC3 |
| *7 | РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ
|
*8 | РЕЛЕ УПРАВЛЕНИЯ ДВОЙНОЙ БЛОКИРОВКОЙ ДВЕРЕЙ В СБОРЕ |
| *9 | БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ В СБОРЕ | - | - |
