ГЕНЕРАТОР (для моделей с номинальным током 100 A) ПОВТОРНАЯ СБОРКА

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. УСТАНОВИТЕ ПОДШИПНИК РАМЫ ГЕНЕРАТОРА СО СТОРОНЫ ПРИВОДА

    A01VAMOE01

    1. С помощью SST и пресса запрессуйте новый подшипник рамы генератора со стороны привода.

      SST
      09950-60010   ( 09951-00520 )
      09950-70010   ( 09951-07100 )

    2. Закрепите держатель подшипника 4 винтами.

      Torque:
      2,3 Н*м  { 23 кгс*см, 20 фунт-сила-дюймов }

  2. УСТАНОВИТЕ РОТОР ГЕНЕРАТОРА В СБОРЕ


    1. A01VA7M

      Поместите раму генератора со стороны привода на шкив генератора с муфтой.

    2. Установите ротор генератора в сборе в раму генератора со стороны привода.

  3. УСТАНОВИТЕ УПЛОТНЕНИЕ КОЖУХА ПОДШИПНИКА ГЕНЕРАТОРА

    Note

    Новая катушка генератора в сборе поставляется с уплотнением кожуха подшипника генератора. Поэтому при установке новой катушки генератора в сборе не требуется устанавливать новое уплотнение кожуха подшипника генератора.


    1. Установите новое уплотнение кожуха подшипника генератора на катушку генератора в сборе.

      Note

      При установке совместите выступ уплотнения кожуха подшипника генератора с канавкой ротора генератора.

  4. УСТАНОВИТЕ КАТУШКУ ГЕНЕРАТОРА В СБОРЕ


    1. A01V719C07
      *a Удлиненная торцевая головка на 21 мм

      С помощью удлиненной торцевой головки на 21 мм и пресса медленно запрессуйте катушку генератора в сборе.

    2. Закрепите катушку генератора в сборе 4 болтами.

      Torque:
      5,6 Н*м  { 57 кгс*см, 50 фунт-сила-дюймов }

  5. УСТАНОВИТЕ ЩЕТКОДЕРЖАТЕЛЬ ГЕНЕРАТОРА В СБОРЕ


    1. A01VA06C22
      *a Колпачок

      При установке 2 щеток в щеткодержатель генератора вставьте в щеткодержатель генератора штырь диаметром 1,0 мм (0,0394 дюйма).

    2. A01V8KUC08
      *a Колпачок

      Установите щеткодержатель генератора и закрепите его 2 винтами.

      Torque:
      1,8 Н*м  { 18 кгс*см, 16 фунт-сила-дюймов }

    3. Извлеките штырь из щеткодержателя генератора.

  6. УСТАНОВИТЕ ЗАДНЮЮ ТОРЦЕВУЮ КРЫШКУ ГЕНЕРАТОРА


    1. Установите изолятор контакта на катушку генератора.

    2. Установите заднюю торцевую крышку генератора и закрепите ее 3 болтами.

      Torque:
      4,6 Н*м  { 47 кгс*см, 41 фунт-сила-дюйм }

  7. УСТАНОВИТЕ ШКИВ ГЕНЕРАТОРА С МУФТОЙ


    1. Предварительно установите шкив генератора с муфтой вручную.

    2. Закрепите генератор в тисках между алюминиевыми пластинами.

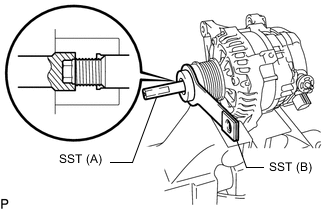

    3. A01V7BVN01

      Установите на шкив генератора с муфтой SST (A) и (B), как показано на рисунке.

      SST
      09820-63021

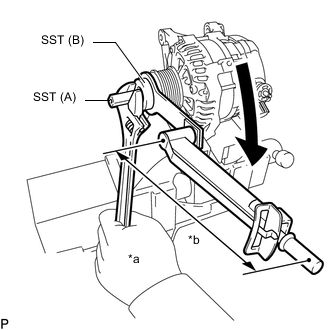

    4. A01V8V8C03
      *a Удерживайте
      *b Длина рычага
      A01V9RL Поверните

      Удерживая SST (A) гаечным ключом, поверните SST (B) по часовой стрелке, чтобы закрепить шкив генератора с муфтой.

      Torque:
      без SST
      80 Н*м  { 816 кгс*см, 59 фунт-сила-футов }
      при использовании SST
      64 Н*м  { 653 кгс*см, 47 фунт-сила-футов }

      Tech Tips


      • Используйте динамометрический ключ с длиной рычага 400 мм (15,7 дюймов). Если используется динамометрический ключ, длина рычага которого не составляет 400 мм (15,7 дюйма), вычислите момент затяжки для динамометрического ключа и SST на основании момента затяжки, приведенного в строке "без использования SST".

        Нажмите здесь Click here

      • Убедитесь, что SST и ключ соединены в прямую линию.

      Note

      Соблюдайте осторожность, так как если при выполнении этой операции положение SST не будет надежно зафиксировано, может быть поврежден шкив генератора с муфтой или вал ротора генератора.

    5. Снимите SST с генератора.

    6. Убедитесь, что шкив генератора с муфтой вращается плавно.

  8. УСТАНОВИТЕ КРЫШКУ ШКИВА ГЕНЕРАТОРА

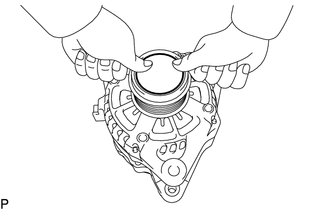

    1. A01V9LM

      Установите новую крышку шкива генератора на шкив генератора с муфтой.
