ГЕНЕРАТОР (для моделей с номинальным током 100 A) УЗЛЫ И ДЕТАЛИ

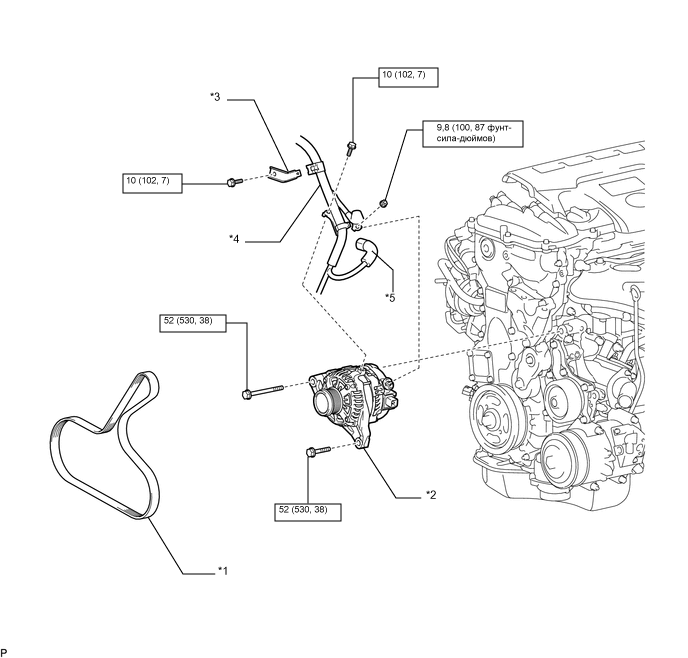

ИЛЛЮСТРАЦИЯ
| *1 | ПОЛИКЛИНОВОЙ РЕМЕНЬ ВЕНТИЛЯТОРА И ГЕНЕРАТОРА | *2 | ГЕНЕРАТОР В СБОРЕ |
| *3 | КРОНШТЕЙН ЗАЖИМА ЖГУТА ПРОВОДОВ | *4 | ПРОВОД ГЕНЕРАТОРА |
| *5 | РАЗЪЕМ ГЕНЕРАТОРА | - | - |
 |
Номинальный момент затяжки: Н*м (кгс*см, фунт-сила-фут) | - | - |

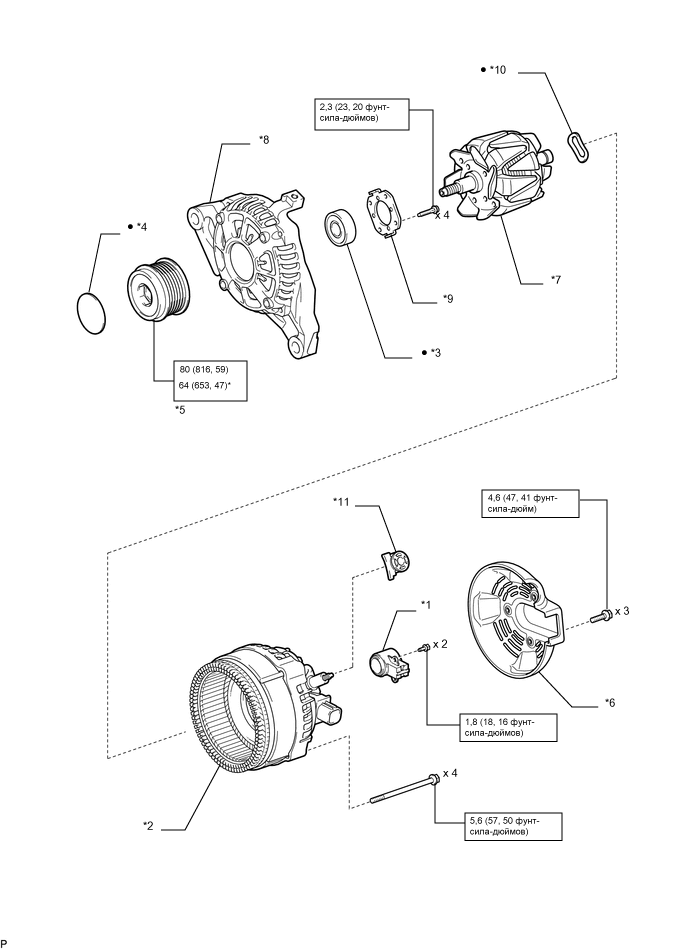

ИЛЛЮСТРАЦИЯ
| *1 | ЩЕТКОДЕРЖАТЕЛЬ ГЕНЕРАТОРА В СБОРЕ | *2 | КАТУШКА ГЕНЕРАТОРА В СБОРЕ |
| *3 | ПОДШИПНИК РАМЫ ГЕНЕРАТОРА СО СТОРОНЫ ПРИВОДА | *4 | КРЫШКА ШКИВА ГЕНЕРАТОРА |
| *5 | ШКИВ ГЕНЕРАТОРА С МУФТОЙ | *6 | ЗАДНЯЯ ТОРЦЕВАЯ КРЫШКА ГЕНЕРАТОРА |
| *7 | РОТОР ГЕНЕРАТОРА В СБОРЕ | *8 | РАМА ГЕНЕРАТОРА СО СТОРОНЫ ПРИВОДА |
| *9 | СЕПАРАТОР ПОДШИПНИКА | *10 | ШАЙБА |
| *11 | ИЗОЛЯТОР КОНТАКТА | - | - |
| |
Номинальный момент затяжки: Н*м (кгс*см, фунт-сила-фут) | ● | Деталь однократного применения |
| * | для использования с SST | - | - |
