ГЕНЕРАТОР РАЗБОРКА

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. СНИМИТЕ КРЫШКУ ШКИВА ГЕНЕРАТОРА


    1. A00YWNE

      С помощью отвертки проткните крышку шкива генератора в центре и извлеките ее.

      Note

      Не используйте крышку шкива генератора повторно.

  2. СНИМИТЕ ШКИВ ГЕНЕРАТОРА С МУФТОЙ


    1. Закрепите генератор в тисках между алюминиевыми пластинами.

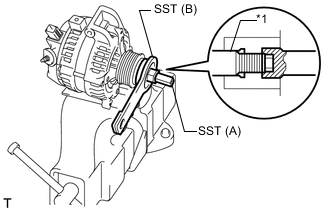

    2. A00YUOZC02
      *1 Вал ротора генератора

      Установите на шкив генератора с муфтой SST (A) и (B), как показано на рисунке.

      SST
      09820-63021

      Note

      Надежно закрепите SST на шкиве генератора с муфтой и на валу ротора генератора.

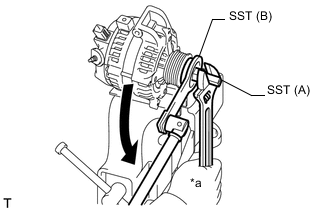

    3. A00YRLAC01
      *a Удержание
      A00YXOY Поверните

      Удерживая SST (A) гаечным ключом, поверните SST (B) против часовой стрелки, чтобы ослабить шкив генератора с муфтой.

      Note

      Соблюдайте осторожность, так как если при выполнении этой операции положение SST не будет надежно зафиксировано, может быть поврежден шкив генератора с муфтой или вал ротора генератора.

    4. Снимите SST с генератора в сборе.

    5. Снимите шкив генератора с муфтой с вала ротора.

  3. СНИМИТЕ ЗАДНЮЮ ТОРЦЕВУЮ КРЫШКУ ГЕНЕРАТОРА


    1. A00YWBS

      Установите генератор на шкив генератора с муфтой.

    2. Заверните 3 гайки и снимите заднюю торцевую крышку генератора.

  4. СНИМИТЕ ИЗОЛЯТОР ВЫВОДА ГЕНЕРАТОРА


    1. A00YXWS

      Снимите изолятор контакта с катушки генератора в сборе.

  5. СНИМИТЕ ЩЕТКОДЕРЖАТЕЛЬ ГЕНЕРАТОРА В СБОРЕ


    1. A00YXQ5

      Выверните 2 винта и снимите щеткодержатель в сборе с катушки генератора в сборе.

  6. СНИМИТЕ КАТУШКУ ГЕНЕРАТОРА В СБОРЕ


    1. A00YWE6

      Выверните 4 болта из рамы генератора со стороны привода.

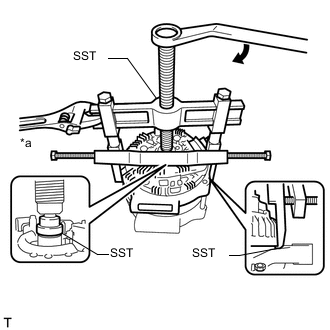

    2. A00YWMCC02
      *a Удерживайте
      A00YXOY Поверните

      С помощью SST снимите катушку генератора в сборе.

      SST
      09950-40011   ( 09951-04020, 09952-04010, 09953-04020, 09954-04010, 09955-04071, 09957-04010, 09958-04011 )

  7. СНИМИТЕ РОТОР ГЕНЕРАТОРА В СБОРЕ

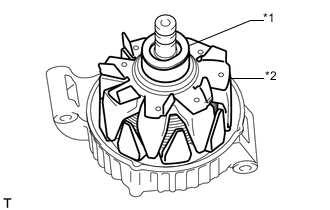

    1. A00YU7OC02
      *1 Шайба
      *2 Ротор генератора в сборе

      Снимите шайбу и ротор генератора в сборе.

  8. ПРОВЕРЬТЕ ПОДШИПНИК РАМЫ ГЕНЕРАТОРА СО СТОРОНЫ ПРИВОДА


    1. A00YWZW

      Убедитесь, что подшипник не изношен, не ободран и вращается плавно.

      Если вращение подшипника не плавное, замените подшипник рамы со стороны привода генератора.

  9. ИЗВЛЕКИТЕ ПОДШИПНИК РАМЫ ГЕНЕРАТОРА СО СТОРОНЫ ПРИВОДА


    1. A00YWFG

      Выверните 4 винта и снимите прижимную пластину.

    2. A00YWSRN01

      С помощью SST и молотка выбейте подшипник рамы генератора со стороны привода из рамы генератора со стороны привода.

      SST
      09950-60010   ( 09951-00250 )
      09950-70010   ( 09951-07100 )
