БЛОК ДВИГАТЕЛЯ РАЗБОРКА

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. СНИМИТЕ ШАРНИР КРЫШКИ ДВИГАТЕЛЯ

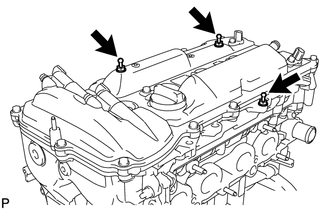

    1. A01V9OH

      Снимите 3 шарнира крышки двигателя.

  2. СНИМИТЕ СВЕЧУ ЗАЖИГАНИЯ

    Нажмите здесь Click here

  3. СНИМИТЕ ГИДРАВЛИЧЕСКИЙ КЛАПАН ИЗМЕНЕНИЯ ФАЗ В СБОРЕ (на впуске)

    Нажмите здесь Click here

  4. СНИМИТЕ ГИДРАВЛИЧЕСКИЙ КЛАПАН ИЗМЕНЕНИЯ ФАЗ В СБОРЕ (на выпуске)

    Нажмите здесь Click here

  5. СНИМИТЕ ДАТЧИК ПОЛОЖЕНИЯ РАСПРЕДВАЛА (на впуске)

    Нажмите здесь Click here

  6. СНИМИТЕ ДАТЧИК ПОЛОЖЕНИЯ РАСПРЕДВАЛА (на выпуске)

    Нажмите здесь Click here

  7. СНИМИТЕ КРЫШКУ МАСЛОНАЛИВНОЙ ГОРЛОВИНЫ В СБОРЕ


    1. Снимите крышку маслоналивной горловины с крышки головки блока цилиндров.

    2. Снимите прокладку с крышки маслоналивной горловины.

  8. СНИМИТЕ ДАТЧИК ПОЛОЖЕНИЯ КОЛЕНЧАТОГО ВАЛА

    Нажмите здесь Click here

  9. СНИМИТЕ КЛАПАН PCV

    Нажмите здесь Click here

  10. СНИМИТЕ КОРПУС СИСТЕМЫ ПРИНУДИТЕЛЬНОЙ ВЕНТИЛЯЦИИ КАРТЕРА

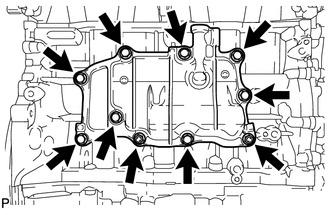

    1. A01V8TV

      Выверните 8 болтов и отверните 2 гайки.

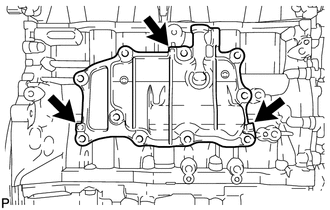

    2. A01V8WT

      Снимите кожух системы принудительной вентиляции картера, вставив отвертку между ним и блоком цилиндров.

      Note

      Соблюдайте осторожность, чтобы не повредить контактные поверхности блока цилиндров и кожуха системы принудительной вентиляции картера.

      Tech Tips

      Конец отвертки перед использованием следует изолировать клейкой лентой.

  11. СНИМИТЕ КОРПУС СЕПАРАТОРА

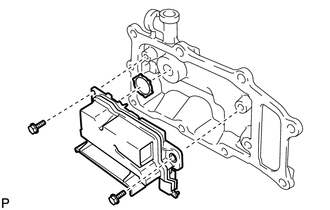

    1. A01VB07

      Выверните 2 болта и снимите корпус маслоотделителя и прокладку.

  12. СНИМИТЕ ПЕРЕПУСКНОЙ ПАТРУБОК ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ № 1

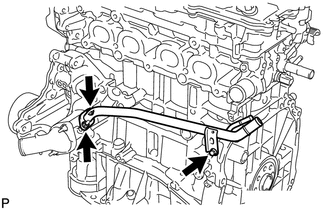

    1. A01V7S1

      Выверните болт, отверните 2 гайки и снимите перепускной патрубок охлаждающей жидкости и прокладку.

  13. СНИМИТЕ ВПУСКНОЙ ПАТРУБОК ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

    Нажмите здесь Click here

  14. СНИМИТЕ ТЕРМОСТАТ

    Нажмите здесь Click here

  15. СНИМИТЕ ПРОТИВОПЫЛЕВОЙ ЧЕХОЛ (для моделей с чехлом)

    Нажмите здесь Click here

  16. СНИМИТЕ НАТЯЖИТЕЛЬ ПОЛИКЛИНОВОГО РЕМНЯ В СБОРЕ

    Нажмите здесь Click here

  17. СНИМИТЕ НАСОС СИСТЕМЫ ОХЛАЖДЕНИЯ В СБОРЕ

    Нажмите здесь Click here

  18. СНИМИТЕ МАСЛЯНЫЙ РАДИАТОР (для моделей с масляным радиатором)

    Нажмите здесь Click here

  19. СНИМИТЕ КОЖУХ ВПУСКНОГО ПАТРУБКА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

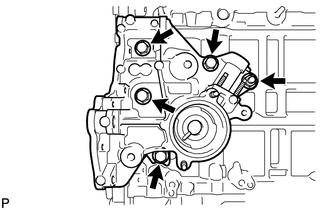

    1. A01V7TJ

      Выверните 4 болта, отверните гайку и снимите кожух впускного патрубка охлаждающей жидкости и прокладку.

  20. СНИМИТЕ ШКИВ КОЛЕНЧАТОГО ВАЛА

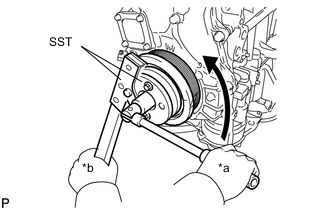

    1. A01VAGMC01
      *a Поверните
      *b Удерживайте

      С помощью SST зафиксируйте шкив коленчатого вала и ослабьте болт шкива таким образом, чтобы в коленчатый вал было ввернуто 2-3 витка резьбы.

      SST
      09213-54015
      09330-00021

      Tech Tips

      Каталожный номер болта крепления для SST (приспособление для блокировки шкива коленчатого вала): 91551-80650 (количество: 2)

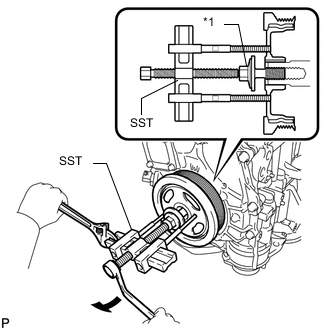

    2. A01VAJHC07
      *1 Болт шкива

      С помощью SST и болта шкива снимите шкив коленчатого вала.

      SST
      09950-50013   ( 09954-05011, 09951-05010, 09952-05010, 09953-05020 )

      Tech Tips

      Нанесите смазочный материал на резьбу и конец SST.

  21. СНИМИТЕ КРЫШКУ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ В СБОРЕ

    Нажмите здесь Click here

  22. СНИМИТЕ ПРОКЛАДКУ ТРУБКИ СВЕЧНОГО КОЛОДЦА

    Нажмите здесь Click here

  23. СНИМИТЕ ПРАВЫЙ КРОНШТЕЙН ОПОРЫ ДВИГАТЕЛЯ

    Нажмите здесь Click here

  24. СНИМИТЕ КРЫШКУ ЦЕПНОГО ПРИВОДА ГАЗОРАСПРЕДЕЛИТЕЛЬНОГО МЕХАНИЗМА В СБОРЕ

    Нажмите здесь Click here

  25. СНИМИТЕ ПРОБКУ КРЫШКИ ЦЕПНОГО ПРИВОДА ГАЗОРАСПРЕДЕЛИТЕЛЬНОГО МЕХАНИЗМА

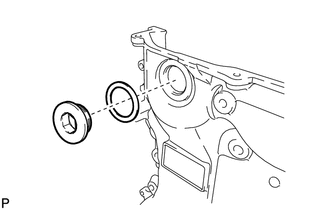

    1. A01V7VW

      С помощью шестигранной головки на 14 мм отверните пробку и снимите прокладку.

  26. СНИМИТЕ ПЛАСТИНУ КРЫШКИ ЦЕПНОГО ПРИВОДА ГАЗОРАСПРЕДЕЛИТЕЛЬНОГО МЕХАНИЗМА

    Нажмите здесь Click here

  27. СНИМИТЕ САЛЬНИК КРЫШКИ ЦЕПНОГО ПРИВОДА ГАЗОРАСПРЕДЕЛИТЕЛЬНОГО МЕХАНИЗМА

    Нажмите здесь Click here

  28. УСТАНОВИТЕ ПОРШЕНЬ ЦИЛИНДРА № 1 В ВМТ ТАКТА СЖАТИЯ

    Нажмите здесь Click here

  29. СНИМИТЕ НАПРАВЛЯЮЩУЮ ЦЕПНОГО ПРИВОДА ГАЗОРАСПРЕДЕЛИТЕЛЬНОГО МЕХАНИЗМА

    Нажмите здесь Click here

  30. СНИМИТЕ НАТЯЖИТЕЛЬ ЦЕПИ № 1 В СБОРЕ

    Нажмите здесь Click here

  31. СНИМИТЕ БАШМАК НАТЯЖИТЕЛЯ ЦЕПИ

    Нажмите здесь Click here

  32. СНИМИТЕ ЦЕПЬ В СБОРЕ

  33. СНИМИТЕ УСПОКОИТЕЛЬ ЦЕПИ № 1

    Нажмите здесь Click here

  34. СНИМИТЕ ВЕДУЩУЮ ЗВЕЗДОЧКУ КОЛЕНЧАТОГО ВАЛА

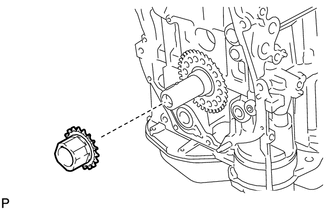

    1. A01V9RO

      Снимите ведущую звездочку коленчатого вала с коленчатого вала.

  35. СНИМИТЕ ЗУБЧАТОЕ КОЛЕСО РАСПРЕДВАЛА В СБОРЕ

    Нажмите здесь Click here

  36. СНИМИТЕ ЗУБЧАТОЕ КОЛЕСО РАСПРЕДВАЛА ВЫПУСКНЫХ КЛАПАНОВ В СБОРЕ

    Нажмите здесь Click here

  37. СНИМИТЕ КОЖУХ РАСПРЕДВАЛА В СБОРЕ

    Нажмите здесь Click here

  38. СНИМИТЕ КРЫШКУ ПОДШИПНИКА РАСПРЕДВАЛА

    Нажмите здесь Click here

  39. СНИМИТЕ ФИЛЬТР ГИДРАВЛИЧЕСКОГО КЛАПАНА ИЗМЕНЕНИЯ ФАЗ


    1. A01V81R

      Снимите фильтр гидравлического клапана измерения фаз с крышки подшипника распредвала № 1.

  40. СНИМИТЕ РАСПРЕДВАЛ

    Нажмите здесь Click here

  41. СНИМИТЕ ПОДШИПНИК РАСПРЕДВАЛА № 1

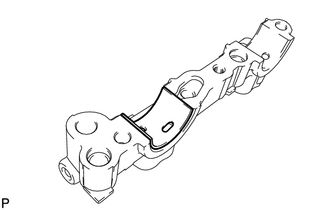

    1. A01VAV6

      Снимите подшипник распредвала № 1.

  42. СНИМИТЕ ПОДШИПНИК РАСПРЕДВАЛА № 2

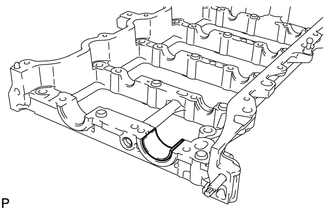

    1. A01V8CG

      Снимите подшипник распредвала № 2.

  43. СНИМИТЕ РЕЗЬБОВУЮ ШПИЛЬКУ КОЖУХА РАСПРЕДВАЛА

    Note

    Если шпилька деформирована или повреждена ее резьба, замените шпильку.

  44. СНИМИТЕ РЕГУЛИРОВОЧНОЕ СОЕДИНИТЕЛЬНОЕ КОЛЬЦО КРЫШКИ ПОДШИПНИКА РАСПРЕДВАЛА

    Note

    Снимать соединительные кольца нужно только для их замены.

  45. СНИМИТЕ СТОПОРНЫЙ ШТИФТ КОЖУХА РАСПРЕДВАЛА

    Note

    Снимать стопорные штифты нужно только для их замены.

  46. СНИМИТЕ РЫЧАГ ПРИВОДА КЛАПАНА № 1 В СБОРЕ

    Нажмите здесь Click here

  47. СНИМИТЕ МЕХАНИЗМ РЕГУЛИРОВКИ ЗАЗОРА В ПРИВОДЕ КЛАПАНА В СБОРЕ

    Нажмите здесь Click here

  48. СНИМИТЕ КОЛПАК ШТОКА КЛАПАНА

    Нажмите здесь Click here

  49. СНИМИТЕ ГОЛОВКУ БЛОКА ЦИЛИНДРОВ В СБОРЕ

    Нажмите здесь Click here

  50. СНИМИТЕ ПРОКЛАДКУ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ

    Нажмите здесь Click here

  51. СНИМИТЕ РАСПОРНУЮ ДЕТАЛЬ ВОДЯНОЙ РУБАШКИ БЛОКА ЦИЛИНДРОВ

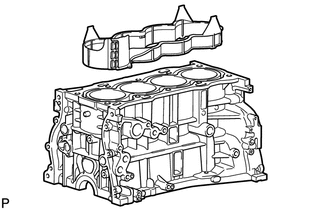

    1. A01V6VB

      Снимите распорную деталь водяной рубашки блока цилиндров с блока цилиндров.

      Note

      Обязательно снимите распорную втулку водяной рубашки. Если ее не снять, она может упасть и получить повреждения при переворачивании блока цилиндров.

  52. СНИМИТЕ ФИЛЬТРУЮЩИЙ ЭЛЕМЕНТ МАСЛЯНОГО ФИЛЬТРА

    Нажмите здесь Click here

  53. СНИМИТЕ МАСЛЯНЫЙ ПОДДОН В СБОРЕ

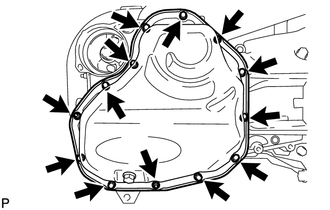

    1. A01V9CN

      Выверните 11 болтов и отверните 2 гайки.

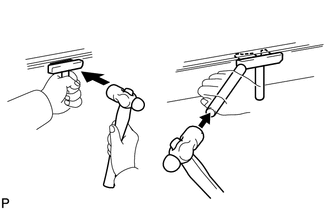

    2. A01VASM

      Вставьте лезвие инструмента для обрезки прокладки поддона картера между поддоном картера и картером с ребрами жесткости, срежьте нанесенный герметик и снимите масляный поддон.

      Note


      • Соблюдайте осторожность, чтобы не повредить поверхность соприкосновения картера с ребрами жесткости с поддоном картера.

      • Будьте осторожны, чтобы не повредить фланец картера с ребрами жесткости.

  54. СНИМИТЕ МАСЛОПРИЕМНИК С СЕТЧАТЫМ ФИЛЬТРОМ В СБОРЕ

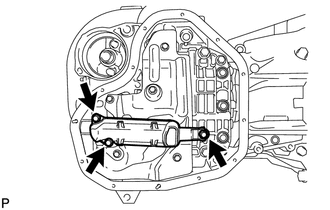

    1. A01VB4F

      Выверните 3 болта и снимите маслоприемник с сетчатым фильтром и прокладку.

  55. СНИМИТЕ ОТРАЖАТЕЛЬ МАСЛЯНОГО ПОДДОНА № 1

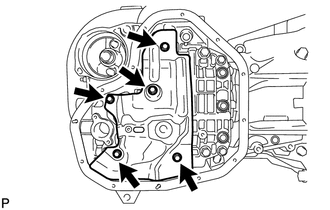

    1. A01V83Z

      Выверните 5 болтов и снимите отражатель масляного поддона № 1.

  56. ПРОВЕРЬТЕ БОКОВОЙ ЗАЗОР КОЛЕНЧАТОГО ВАЛА

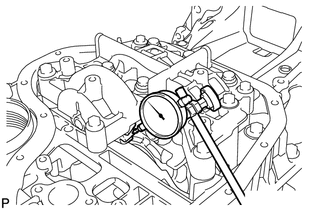

    1. A01V8P7

      С помощью индикатора часового типа измерьте боковой зазор коленчатого вала и уравновешивающего вала, как показано на рисунке.

      Номинальный боковой зазор
      0,05-0,20 мм (0,00197-0,00787 дюйма)
      Максимальный зазор
      0,20 мм (0,00787 дюйма)

      Если боковой зазор превышает максимально допустимый, замените балансировочный узел двигателя.

  57. СНИМИТЕ БАЛАНСИРОВОЧНЫЙ УЗЕЛ ДВИГАТЕЛЯ В СБОРЕ

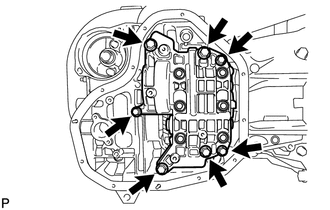

    1. A01VAW3

      Выверните 7 болтов и снимите балансировочный узел двигателя.

      Note

      Не разбирайте балансировочный узел двигателя.

  58. ПРОВЕРЬТЕ ОСЕВОЙ ЗАЗОР УРАВНОВЕШИВАЮЩЕГО ВАЛА

    Нажмите здесь Click here

  59. СНИМИТЕ КАРТЕР С РЕБРАМИ ЖЕСТКОСТИ В СБОРЕ

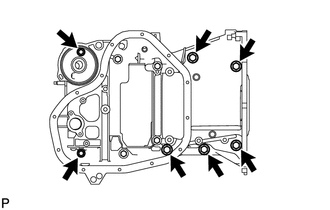

    1. A01V7LJ

      Отверните 7 болтов.

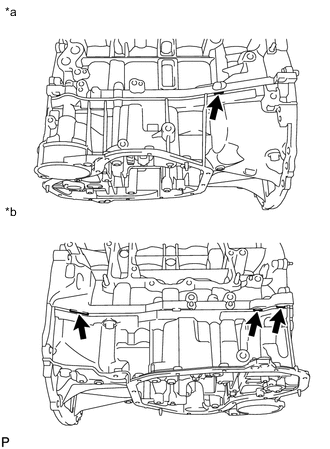

    2. A01V97VC06
      *a Левая сторона
      *b Правая сторона

      С помощью отвертки снимите картер с ребрами жесткости, используя ее в качестве рычага между картером с ребрами жесткости и блоком цилиндров в местах, показанных на рисунке.

      Note

      Соблюдайте осторожность, чтобы не повредить контактные поверхности блока цилиндров и картера с ребрами жесткости.

      Tech Tips

      Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

  60. СНИМИТЕ РЕЗЬБОВУЮ ШПИЛЬКУ КАРТЕРА С РЕБРАМИ ЖЕСТКОСТИ

    Note

    Если шпилька деформирована или повреждена ее резьба, замените шпильку.

  61. СНИМИТЕ СОЕДИНИТЕЛЬНОЕ КОЛЬЦО КАРТЕРА С РЕБРАМИ ЖЕСТКОСТИ

    Note

    Снимать соединительные кольца нужно только для их замены.

  62. СНИМИТЕ ЗАДНИЙ САЛЬНИК КОЛЕНЧАТОГО ВАЛА

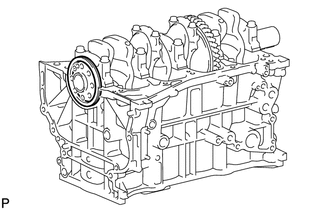

    1. A01V7D3

      Снимите задний сальник двигателя с блока цилиндров.
