ПЕРЕДНЕЕ СИДЕНЬЕ В СБОРЕ (с ручным приводом) РАЗБОРКА

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

CAUTION:

Работайте в защитных перчатках. Острые края рамы сиденья и регулятора могут травмировать руки.

Tech Tips

Порядок выполнения работ одинаков для правой и левой стороны.
Ниже описан порядок работ для левой стороны.

ПОРЯДОК ВЫПОЛНЕНИЯ

СНИМИТЕ ЗАЩИТУ ДАТЧИКА ПРОДОЛЬНОГО ПЕРЕМЕЩЕНИЯ СИДЕНЬЯ № 1 (со стороны водителя)

Нажмите здесь Click here
СНИМИТЕ ДАТЧИК ПОЛОЖЕНИЯ СИДЕНЬЯ (со стороны водителя)

Нажмите здесь Click here
СНИМИТЕ БЛОК УПРАВЛЕНИЯ ПОДОГРЕВАТЕЛЕМ СИДЕНЬЯ (для моделей с системой подогрева сидений)

Нажмите здесь Click here
СНИМИТЕ ЗАМОК РЕМНЯ БЕЗОПАСНОСТИ ПЕРЕДНЕГО СИДЕНЬЯ В СБОРЕ

Нажмите здесь Click here
СНИМИТЕ ЗАГЛУШКУ РЕГУЛЯТОРА ПОЛОЖЕНИЯ СИДЕНЬЯ
1. Снимите 2 заглушки регулятора положения сиденья.
ОТСОЕДИНИТЕ ОБИВКУ СПИНКИ РАЗДЕЛЬНОГО ПЕРЕДНЕГО СИДЕНЬЯ
1. Отсоедините резиновую ленту обивки спинки раздельного переднего сиденья.

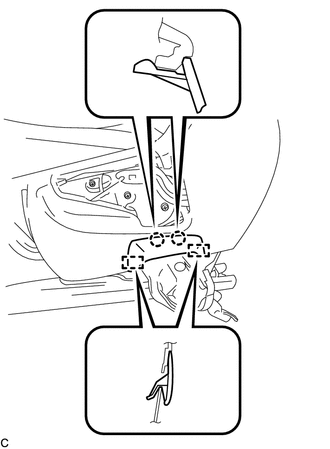

СНИМИТЕ РУЧКУ РАЗБЛОКИРОВКИ РЕГУЛЯТОРА НАКЛОНА

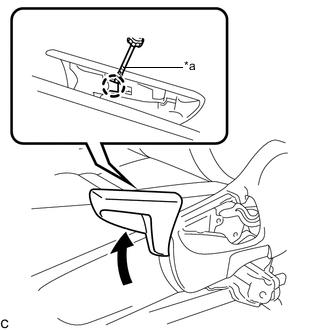

1. *a Защитная клейкая лента

  Отверткой с обернутым лентой концом освободите захват и снимите ручку отпускания регулятора угла наклона.
СНИМИТЕ РУЧКУ РЕГУЛИРОВКИ ПОЛОЖЕНИЯ ПО ВЕРТИКАЛИ

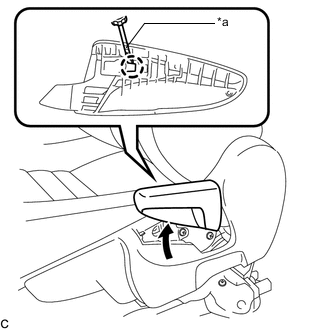

1. *a Защитная клейкая лента

  С помощью отвертки с обернутым изолентой концом освободите захват и снимите ручку регулировки положения по вертикали.
СНИМИТЕ КРЫШКУ РЕГУЛЯТОРА ПОЛОЖЕНИЯ СИДЕНЬЯ
1. Освободите 2 захвата и 2 направляющих, чтобы снять заглушку регулятора положения сиденья с защитного щитка подушки переднего сиденья.
СНИМИТЕ РЫЧАГ РАЗБЛОКИРОВКИ СИДЕНЬЯ ПО ВЕРТИКАЛИ
1. Освободите направляющую.
2. Выверните 2 винта и снимите рычаг разблокировки сиденья по вертикали.
СНИМИТЕ КРЫШКУ РЕГУЛЯТОРА ПОЛОЖЕНИЯ ПО ВЕРТИКАЛИ
1. Освободите 2 направляющих и снимите крышку регулятора положения по вертикали с рычага разблокировки сиденья по вертикали.
СНИМИТЕ ЗАЩИТНЫЙ ЩИТОК ПОДУШКИ ПЕРЕДНЕГО СИДЕНЬЯ
1. Выверните винт.
2. Освободите 5 захвата, 6 направляющих и фиксатор, чтобы снять защитный щиток подушки переднего сиденья.
СНИМИТЕ ВНУТРЕННИЙ ЗАЩИТНЫЙ ЩИТОК ПОДУШКИ ПЕРЕДНЕГО СИДЕНЬЯ
1. Освободите 5 захватов и 6 направляющих, чтобы снять внутренний защитный щиток подушки переднего сиденья.
СНИМИТЕ ОБИВКУ ПОДУШКИ РАЗДЕЛЬНОГО ПЕРЕДНЕГО СИДЕНЬЯ ВМЕСТЕ С ПОДУШКОЙ
1. Фиксатор

  Освободите крепление и отсоедините жгут проводов подушки безопасности передних сидений в сборе.
2. Для моделей с системой подогрева сидений:
  1. Отсоедините разъем.
  2. Расцепите зажим.
  3. Расцепите 3 зажима.
  4. Отсоедините разъем.
3. Со стороны переднего пассажира:
  1. Освободите захват и снимите разъем.
4. Освободите 11 креплений и снимите обивку подушки раздельного переднего сиденья вместе с подушкой.
СНИМИТЕ ОБИВКУ ПОДУШКИ РАЗДЕЛЬНОГО ПЕРЕДНЕГО СИДЕНЬЯ
1. Снимите 2 витковые пружины.
2. Освободите 18 витковых пружин и снимите обивку подушки раздельного переднего сиденья с подушки раздельного переднего сиденья.
СНИМИТЕ ДЕРЖАТЕЛЬ ПОДГОЛОВНИКА ПЕРЕДНЕГО СИДЕНЬЯ
1. Вытяните 2 крепления.
2. Снимите 2 витковых пружины.
3. Снимите 3 витковые пружины.
4. Расстегните 2 застежки.
5. Освободите все захваты и снимите 2 держателя подголовника переднего сиденья.
СНИМИТЕ ОБИВКУ СПИНКИ РАЗДЕЛЬНОГО ПЕРЕДНЕГО СИДЕНЬЯ С ПОДУШКОЙ
1. *a Кронштейн

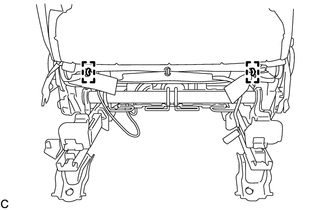

  Отверните 2 гайки и открепите 3 кронштейна.
2. Снимите обивку спинки раздельного переднего сиденья с подушкой.
СНИМИТЕ ПОДУШКУ БЕЗОПАСНОСТИ ПЕРЕДНИХ СИДЕНИЙ В СБОРЕ

Нажмите здесь Click here
СНИМИТЕ ОБИВКУ СПИНКИ РАЗДЕЛЬНОГО ПЕРЕДНЕГО СИДЕНЬЯ
1. Фиксатор

  Отсоедините 2 фиксатора.
2. Снимите 14 витковых пружин, чтобы снять обивку спинки раздельного переднего сиденья с подушки спинки раздельного переднего сиденья.

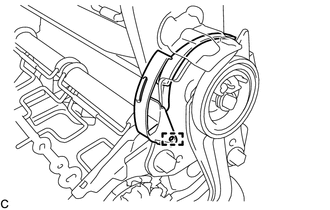

СНИМИТЕ ЛЕВУЮ ВНУТРЕННЮЮ КРЫШКУ РЕГУЛЯТОРА НАКЛОНА

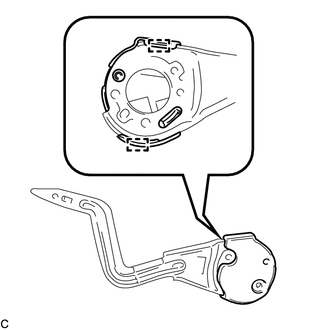

1. Освободите направляющую и снимите левую внутреннюю крышку регулятора наклона.
СНИМИТЕ ПРАВУЮ ВНУТРЕННЮЮ КРЫШКУ РЕГУЛЯТОРА НАКЛОНА

Tech Tips

Выполните такую же процедуру, что и для левой стороны.
СНИМИТЕ ЛЕВЫЙ НИЖНИЙ ЗАЩИТНЫЙ ЩИТОК ПОДУШКИ ПЕРЕДНЕГО СИДЕНЬЯ

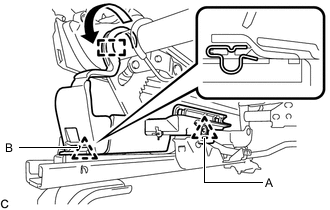

1. Освободите фиксатор A.
2. Освободите крепление, как показано на рисунке.
3. Освободите фиксатор B и снимите левый нижний защитный щиток подушки переднего сиденья.

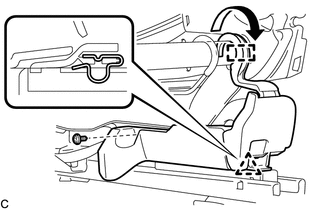

СНИМИТЕ ПРАВЫЙ НИЖНИЙ ЗАЩИТНЫЙ ЩИТОК ПОДУШКИ ПЕРЕДНЕГО СИДЕНЬЯ

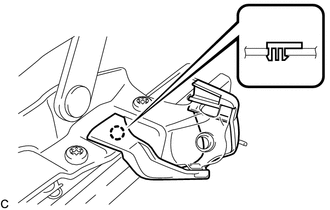

1. Выверните винт.
2. Освободите крепление, как показано на рисунке.
3. Освободите фиксатор и снимите правый нижний защитный щиток подушки переднего сиденья.
СНИМИТЕ КРАЕВОЕ УКРЕПЛЕНИЕ ПОДУШКИ ЛЕВОГО ПЕРЕДНЕГО СИДЕНЬЯ
1. Выверните винт.
2. Освободите 3 захвата, чтобы снять краевое укрепление подушки левого переднего сиденья.
СНИМИТЕ КРАЕВОЕ УКРЕПЛЕНИЕ ПОДУШКИ ПРАВОГО ПЕРЕДНЕГО СИДЕНЬЯ

Tech Tips

Выполните такую же процедуру, что и для левой стороны.
СНИМИТЕ ЖГУТ ЭЛЕКТРОПРОВОДКИ ПЕРЕДНЕГО СИДЕНЬЯ (для моделей с системой подогрева сидений)
1. Освободите все захваты и все зажимы, чтобы снять жгут проводов переднего сиденья.
СНИМИТЕ ПРУЖИНУ СПИНКИ ПЕРЕДНЕГО РАЗДЕЛЬНОГО СИДЕНЬЯ В СБОРЕ

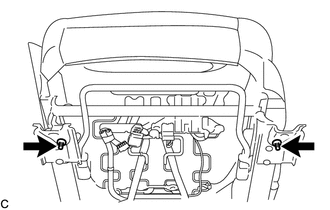

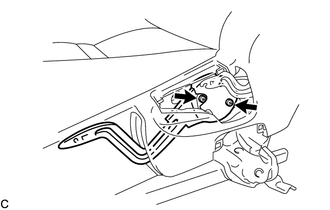

1. Выверните 4 болта.
2. Освободите 4 направляющие и снимите пружину спинки раздельного переднего сиденья в сборе с пружины подушки раздельного переднего сиденья в сборе.
СНИМИТЕ КРАЕВОЕ УКРЕПЛЕНИЕ СПИНКИ ПЕРЕДНЕГО СИДЕНЬЯ

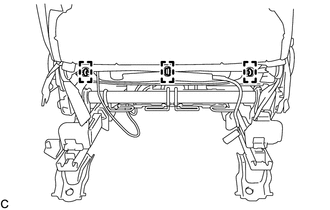

1. Освободите все захваты, чтобы снять 2 краевых укрепления спинки переднего сиденья с рамы спинки переднего сиденья в сборе.
СНИМИТЕ ПРУЖИНУ СПИНКИ ПЕРЕДНЕГО СИДЕНЬЯ В СБОРЕ

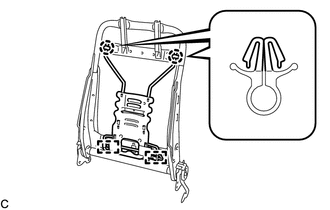

1. Освободите 2 захвата.
2. Освободите 2 направляющих, чтобы снять пружину спинки переднего сиденья в сборе с рамы спинки переднего сиденья в сборе.

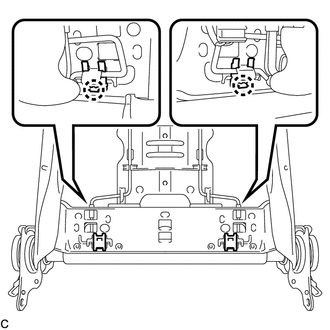

СНИМИТЕ КРЕПЛЕНИЕ СПИНКИ ПЕРЕДНЕГО СИДЕНЬЯ
1. Снимите 2 крепления (зацепа) спинки переднего сиденья с пружины спинки переднего сиденья в сборе.
СНИМИТЕ ПРУЖИНУ ПОДУШКИ ПЕРЕДНЕГО СИДЕНЬЯ

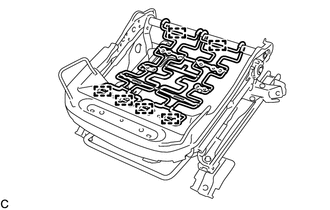

1. Освободите 6 креплений, чтобы снять пружину подушки переднего сиденья с регулятора переднего сиденья в сборе.
СНИМИТЕ РУЧКУ РЕГУЛИРОВКИ НАПРАВЛЯЮЩИХ СИДЕНЬЯ
1. Открепите 2 пружины и снимите ручку регулировки направляющих сиденья с регулятора переднего сиденья в сборе.
СНИМИТЕ КРЫШКУ ОТВЕРСТИЯ РЕМНЯ БЕЗОПАСНОСТИ
1. Освободите захват и снимите крышку отверстия ремня безопасности с регулятора переднего сиденья в сборе.
