ПЕРЕДНЕЕ СИДЕНЬЕ В СБОРЕ (с ручным приводом) УЗЛЫ И ДЕТАЛИ
ИЛЛЮСТРАЦИЯ

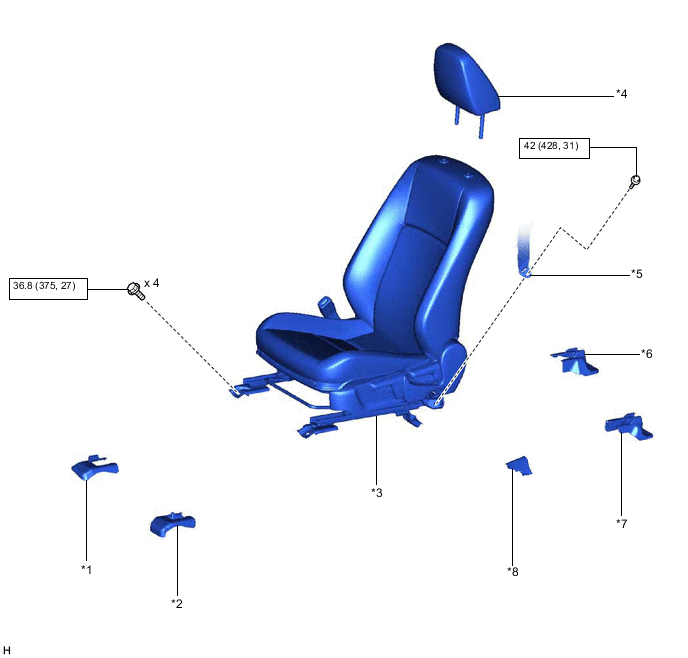

| *1 | ПЕРЕДНИЙ ЩИТОК КРОНШТЕЙНА ВНУТРЕННЕЙ НАПРАВЛЯЮЩЕЙ СИДЕНЬЯ | *2 | ПЕРЕДНИЙ ЩИТОК КРОНШТЕЙНА НАРУЖНОЙ НАПРАВЛЯЮЩЕЙ СИДЕНЬЯ |
| *3 | ПЕРЕДНЕЕ СИДЕНЬЕ В СБОРЕ | *4 | ПОДГОЛОВНИК ПЕРЕДНЕГО СИДЕНЬЯ В СБОРЕ |
| *5 | ПЕРЕДНИЙ РЕМЕНЬ С КАТУШКОЙ И ПРЕДНАТЯЖИТЕЛЕМ В СБОРЕ | *6 | ЩИТОК КРОНШТЕЙНА ВНУТРЕННЕЙ НАПРАВЛЯЮЩЕЙ СИДЕНЬЯ |
| *7 | ЗАДНИЙ ЩИТОК НАРУЖНОЙ НАПРАВЛЯЮЩЕЙ ПЕРЕДНЕГО СИДЕНЬЯ | *8 | КРЫШКА КРЕПЛЕНИЯ РЕМНЯ БЕЗОПАСНОСТИ |
 |
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки | - | - |
ИЛЛЮСТРАЦИЯ

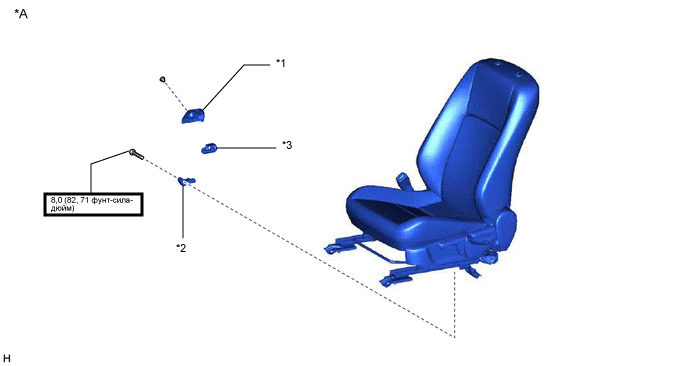

| *A | Со стороны водителя | - | - |
| *1 | ЗАЩИТА ДАТЧИКА ПРОДОЛЬНОГО ПЕРЕМЕЩЕНИЯ СИДЕНЬЯ № 1 | *2 | ДАТЧИК ПОЛОЖЕНИЯ СИДЕНЬЯ |
| *3 | ЗАЩИТА ДАТЧИКА СМЕЩЕНИЯ ПОЛОЖЕНИЯ СИДЕНЬЯ | - | - |
| |
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки | - | - |
ИЛЛЮСТРАЦИЯ

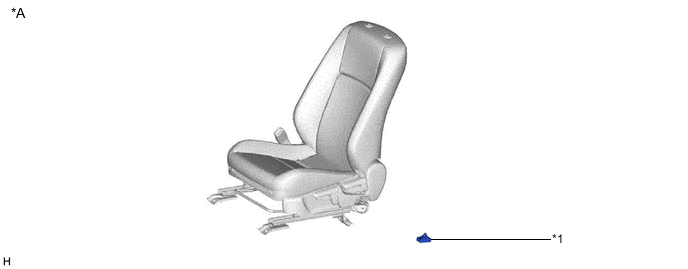

| *A | для моделей с системой подогрева сидений | - | - |
| *1 | БЛОК УПРАВЛЕНИЯ ПОДОГРЕВАТЕЛЕМ СИДЕНЬЯ В СБОРЕ | - | - |
ИЛЛЮСТРАЦИЯ

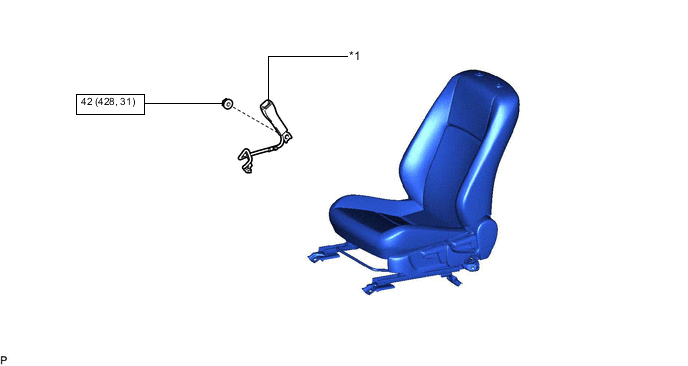

| *1 | ЗАМОК РЕМНЯ БЕЗОПАСНОСТИ ПЕРЕДНЕГО СИДЕНЬЯ В СБОРЕ | - | - |
| |
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки | - | - |
ИЛЛЮСТРАЦИЯ

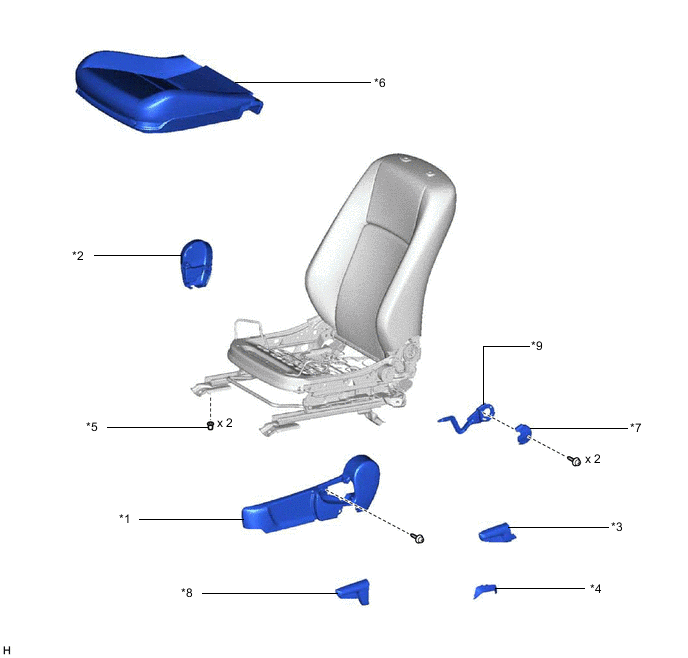

| *1 | ЗАЩИТНЫЙ ЩИТОК ПОДУШКИ ПЕРЕДНЕГО СИДЕНЬЯ | *2 | ВНУТРЕННИЙ ЗАЩИТНЫЙ ЩИТОК ПОДУШКИ ПЕРЕДНЕГО СИДЕНЬЯ |
| *3 | РУЧКА ОТПУСКАНИЯ РЕГУЛЯТОРА НАКЛОНА | *4 | КРЫШКА РЕГУЛЯТОРА СИДЕНЬЯ |
| *5 | ЗАГЛУШКА РЕГУЛЯТОРА ПОЛОЖЕНИЯ СИДЕНЬЯ | *6 | ОБИВКА ПОДУШКИ ПЕРЕДНЕГО РАЗДЕЛЬНОГО СИДЕНЬЯ ВМЕСТЕ С ПОДУШКОЙ |
| *7 | КРЫШКА РЕГУЛЯТОРА ПО ВЕРТИКАЛИ | *8 | РУЧКА РЕГУЛЯТОРА ПОЛОЖЕНИЯ ПО ВЕРТИКАЛИ |
| *9 | РЫЧАГ РАЗБЛОКИРОВКИ СИДЕНЬЯ ПО ВЕРТИКАЛИ | - | - |
ИЛЛЮСТРАЦИЯ
| *1 | ОБИВКА ПОДУШКИ ПЕРЕДНЕГО РАЗДЕЛЬНОГО СИДЕНЬЯ | *2 | ПОДУШКА РАЗДЕЛЬНОГО ПЕРЕДНЕГО СИДЕНЬЯ |
| *3 | ВИТКОВАЯ ПРУЖИНА | - | - |
| ● | Деталь однократного применения | - | - |
ИЛЛЮСТРАЦИЯ

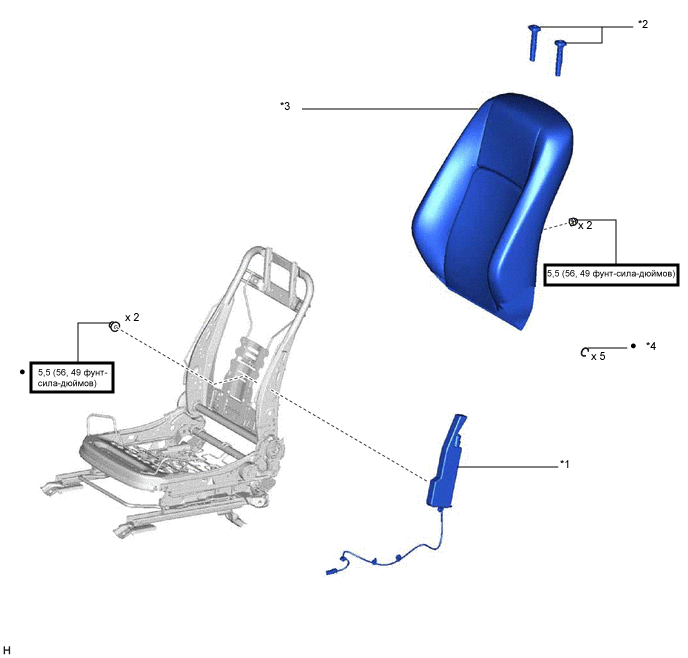

| *1 | ПОДУШКА БЕЗОПАСНОСТИ ПЕРЕДНИХ СИДЕНИЙ | *2 | ДЕРЖАТЕЛЬ ПОДГОЛОВНИКА ПЕРЕДНЕГО СИДЕНЬЯ |
| *3 | ОБИВКА СПИНКИ РАЗДЕЛЬНОГО ПЕРЕДНЕГО СИДЕНЬЯ ВМЕСТЕ С ПОДУШКОЙ | *4 | ВИТКОВАЯ ПРУЖИНА |
| |
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки | ● | Деталь однократного применения |
ИЛЛЮСТРАЦИЯ
| *1 | ОБИВКА СПИНКИ РАЗДЕЛЬНОГО ПЕРЕДНЕГО СИДЕНЬЯ | *2 | ПОДУШКА СПИНКИ РАЗДЕЛЬНОГО ПЕРЕДНЕГО СИДЕНЬЯ |
| *3 | ВИТКОВАЯ ПРУЖИНА | - | - |
| ● | Деталь однократного применения | - | - |
ИЛЛЮСТРАЦИЯ

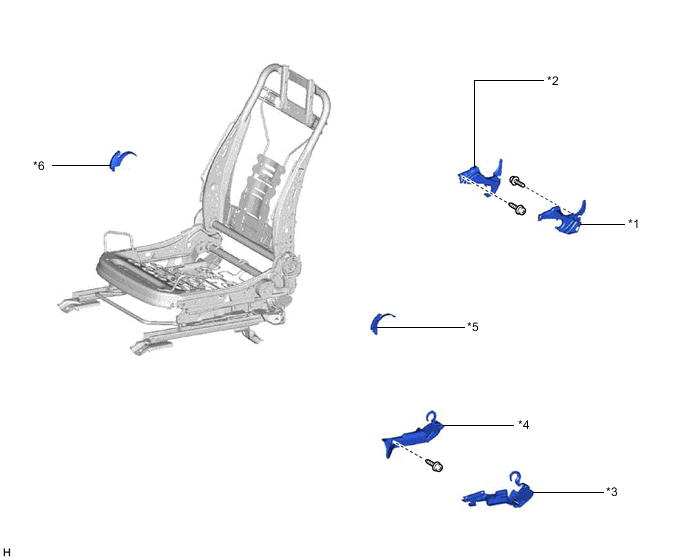

| *1 | КРАЕВОЕ УКРЕПЛЕНИЕ ПОДУШКИ ЛЕВОГО ПЕРЕДНЕГО СИДЕНЬЯ | *2 | КРАЕВОЕ УКРЕПЛЕНИЕ ПОДУШКИ ПРАВОГО ПЕРЕДНЕГО СИДЕНЬЯ |
| *3 | НИЖНИЙ ЗАЩИТНЫЙ ЩИТОК ПОДУШКИ ЛЕВОГО ПЕРЕДНЕГО СИДЕНЬЯ | *4 | НИЖНИЙ ЗАЩИТНЫЙ ЩИТОК ПОДУШКИ ПРАВОГО ПЕРЕДНЕГО СИДЕНЬЯ |
| *5 | ЛЕВАЯ ВНУТРЕННЯЯ НАКЛАДКА РЕГУЛЯТОРА УГЛА НАКЛОНА СИДЕНЬЯ | *6 | ПРАВАЯ ВНУТРЕННЯЯ НАКЛАДКА РЕГУЛЯТОРА УГЛА НАКЛОНА СИДЕНЬЯ |
ИЛЛЮСТРАЦИЯ

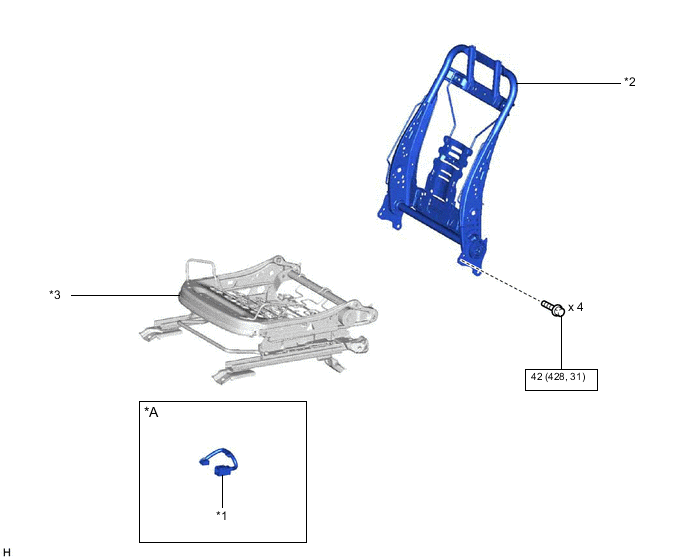

| *A | для моделей с системой подогрева сидений | - | - |
| *1 | ЖГУТ ЭЛЕКТРОПРОВОДКИ ПЕРЕДНЕГО СИДЕНЬЯ | *2 | ПРУЖИНА СПИНКИ ПЕРЕДНЕГО РАЗДЕЛЬНОГО СИДЕНЬЯ В СБОРЕ |
| *3 | ПРУЖИНА РАЗДЕЛЬНОГО ПЕРЕДНЕГО СИДЕНЬЯ В СБОРЕ | - | - |
| |
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки | - | - |
ИЛЛЮСТРАЦИЯ

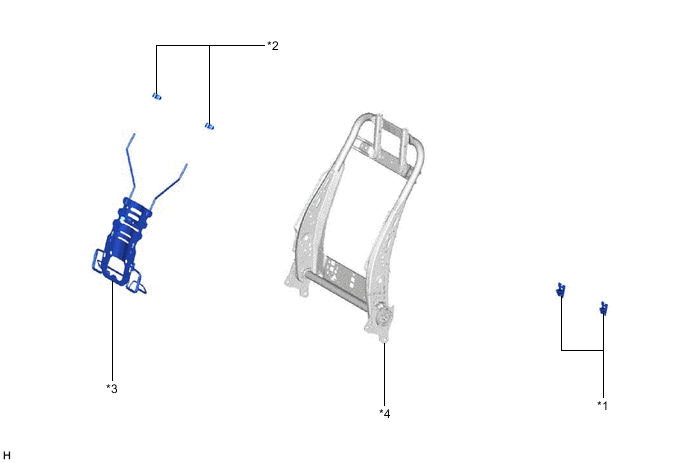

| *1 | КРАЕВОЕ УКРЕПЛЕНИЕ СПИНКИ ПЕРЕДНЕГО СИДЕНЬЯ | *2 | ЗАЦЕП СПИНКИ ПЕРЕДНЕГО СИДЕНЬЯ |
| *3 | ПРУЖИНА СПИНКИ ПЕРЕДНЕГО СИДЕНЬЯ В СБОРЕ | *4 | РАМА СПИНКИ ПЕРЕДНЕГО СИДЕНЬЯ В СБОРЕ |
ИЛЛЮСТРАЦИЯ

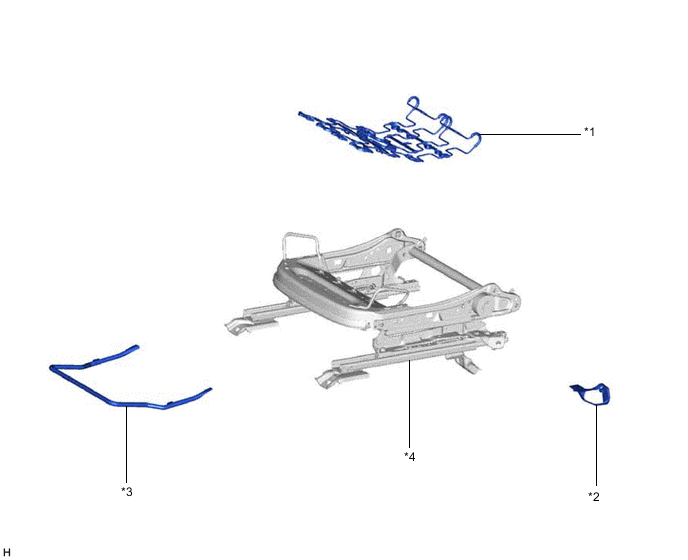

| *1 | ПРУЖИНА ПОДУШКИ ПЕРЕДНЕГО СИДЕНЬЯ | *2 | КРЫШКА ОТВЕРСТИЯ РЕМНЯ БЕЗОПАСНОСТИ |
| *3 | РУЧКА РЕГУЛИРОВКИ НАПРАВЛЯЮЩИХ СИДЕНЬЯ | *4 | РЕГУЛЯТОР ПЕРЕДНЕГО СИДЕНЬЯ В СБОРЕ |
