СИСТЕМА ПОДОГРЕВА СИДЕНИЙ, Diagnostic DTC:B14C1

Код DTC Наименование DTC
B14C1 Цепь датчика подогревателя левого переднего сиденья

ОПИСАНИЕ

Данный код выводится датчиком температуры подогревателя подушки переднего сиденья, если выполняется одно из следующих условий: 1) обрыв или короткое замыкание датчика температуры; 2) датчик температуры поврежден, и его выходной сигнал не изменяется.

№ DTC Неисправность Условие обнаружения DTC Неисправный участок
B14C1 Цепь датчика подогревателя левого переднего сиденья Неисправность датчика температуры подогревателя сиденья

  • Блок управления системой кондиционирования в сборе

  • Обивка подушки раздельного переднего сиденья (левого переднего сиденья)*1

  • Подушка левого переднего сиденья с обивкой*2

  • Жгут проводов или разъем

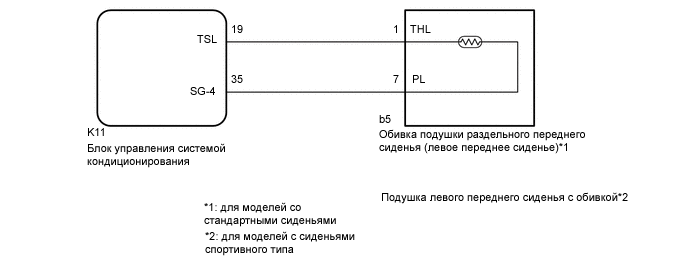

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

A01MZ08E04

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. УДАЛИТЕ DTC


    1. Удалите коды DTC.

      Нажмите здесь Click here


      Body Electrical > Air Conditioner > Clear DTCs
      Результат
      Перейти к
      ДАЛЕЕ

    ДАЛЕЕ

  2. ПРОВЕРЬТЕ DTC


    1. Проверьте наличие кодов DTC.

      Нажмите здесь Click here


      Body Electrical > Air Conditioner > Trouble Codes
      OK
      DTC B14C1 не выводится.
      Результат
      Результат Перейти к
      OK А
      NG (для моделей со стандартными сиденьями) B
      NG ((для моделей с сиденьями спортивного типа) C

    А

    ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ Нажмите здесь Click here

    C

    ПРОВЕРЬТЕ ПОДУШКУ ЛЕВОГО ПЕРЕДНЕГО СИДЕНЬЯ С ОБИВКОЙ Click here

    B

  3. ПРОВЕРЬТЕ ОБИВКУ ПОДУШКИ РАЗДЕЛЬНОГО ПЕРЕДНЕГО СИДЕНЬЯ (ЛЕВОГО ПЕРЕДНЕГО СИДЕНЬЯ)


    1. Снимите обивку подушки раздельного переднего сиденья (левого переднего сиденья).

      Для сиденья с ручным приводом: Нажмите здесь Click here

      Для сиденья с электроприводом: Нажмите здесь Click here

    2. Проверьте обивку подушки раздельного переднего сиденья (левого переднего сиденья).

      Для сиденья с ручным приводом: Нажмите здесь Click here

      Для сиденья с электроприводом: Нажмите здесь Click here

      Результат
      Перейти к
      OK
      NG

    NG

    ЗАМЕНИТЕ ОБИВКУ ПОДУШКИ РАЗДЕЛЬНОГО ПЕРЕДНЕГО СИДЕНЬЯ (ЛЕВОГО ПЕРЕДНЕГО СИДЕНЬЯ) Для сиденья с ручным приводом: Нажмите здесь Click here
    ЗАМЕНИТЕ ОБИВКУ ПОДУШКИ РАЗДЕЛЬНОГО ПЕРЕДНЕГО СИДЕНЬЯ (ЛЕВОГО ПЕРЕДНЕГО СИДЕНЬЯ) Для сиденья с электроприводом: Нажмите здесь Click here

    OK

  4. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ В СБОРЕ – ОБИВКА ПОДУШКИ РАЗДЕЛЬНОГО ПЕРЕДНЕГО СИДЕНЬЯ (ЛЕВОГО ПЕРЕДНЕГО СИДЕНЬЯ))


    1. Отсоедините разъем K11 блока управления системой кондиционирования в сборе.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      K11-19 (TSL) - b5-1 (THL) Всегда Менее 1 Ом
      K11-19 (TSL) - масса Всегда 10 кОм или более
      b5-1 (THL) - масса Всегда 10 кОм или более
      K11-35 (SG-4) - b5-7 (PL) Всегда Менее 1 Ом
      K11-35 (SG-4) - масса Всегда 10 кОм или более
      b5-7 (PL) - масса Всегда 10 кОм или более
      Результат
      Следующий шаг
      OK
      NG

    OK

    ЗАМЕНИТЕ БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ Нажмите здесь Click here

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

  5. ПРОВЕРЬТЕ ПОДУШКУ ЛЕВОГО ПЕРЕДНЕГО СИДЕНЬЯ С ОБИВКОЙ


    1. Снимите подушку левого переднего сиденья с обивкой.

      Нажмите здесь Click here

    2. Проверьте подушку левого переднего сиденья с обивкой.

      Нажмите здесь Click here

      Результат
      Перейти к
      OK
      NG

    NG

    ЗАМЕНИТЕ ПОДУШКУ ЛЕВОГО ПЕРЕДНЕГО СИДЕНЬЯ С ОБИВКОЙ Нажмите здесь Click here

    OK

  6. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ В СБОРЕ – ПОДУШКА ЛЕВОГО ПЕРЕДНЕГО СИДЕНЬЯ С ОБИВКОЙ)


    1. Отсоедините разъем K11 блока управления системой кондиционирования в сборе.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      K11-19 (TSL) - b5-1 (THL) Всегда Менее 1 Ом
      K11-19 (TSL) - масса Всегда 10 кОм или более
      b5-1 (THL) - масса Всегда 10 кОм или более
      K11-35 (SG-4) - b5-7 (PL) Всегда Менее 1 Ом
      K11-35 (SG-4) - масса Всегда 10 кОм или более
      b5-7 (PL) - масса Всегда 10 кОм или более
      Результат
      Следующий шаг
      OK
      NG

    OK

    ЗАМЕНИТЕ БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ Нажмите здесь Click here

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
