СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ, Diagnostic DTC:B1651/33

Код DTC Наименование DTC
B1651/33 Неисправность ручного выключателя системы SRS

ОПИСАНИЕ

Цепь выключателя системы SRS включает в себя центральный блок управления системы SRS и цилиндр выключателя системы SRS.

С помощью этой цепи при необходимости можно отключить переднюю подушку безопасности пассажира в сборе и подушку безопасности № 2 для защиты ног в сборе, установив цилиндр выключателя системы SRS в сборе в положение OFF (ВЫКЛ).

Если передняя подушка безопасности пассажира в сборе и подушка безопасности № 2 для защиты ног в сборе отключены, в целях информирования пассажира включается контрольная лампа включения/выключения ("OFF" (ВЫКЛ)) передней подушки безопасности пассажира.

Код DTC B1651/33 регистрируется при обнаружении неисправности цепи выключателя системы SRS.

№ DTC Неисправность Условие обнаружения DTC Неисправный участок Режим диагностики / режим проверки
B1651/33 Неисправность ручного выключателя системы SRS
  • Датчик системы SRS обнаруживает сигнал короткого замыкания в линии, короткого замыкания на массу или B+, или обрыва в цепи выключателя системы SRS.

  • Неисправность цилиндра выключателя системы SRS

  • Неисправность блока управления системы SRS


  • Жгут проводов панели приборов

  • Цилиндр выключателя системы SRS

  • Блок управления системы SRS

Не относится к режиму диагностики/проверки

СХЕМА СОЕДИНЕНИЙ

A01MWZ0E03
*a Цилиндр выключателя системы SRS в сборе
*b Блок управления системы SRS

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note

После выключения зажигания следует подождать некоторое время, прежде чем отсоединять провод от отрицательного (-) вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечанием относительно отсоединения провода от отрицательного (-) вывода аккумуляторной батареи.

Нажмите здесь Click here

Tech Tips

Контакты K51-11 (MSW+) и K51-12 (MSW-) жгута проводов панели приборов в данной цепи имеют механизм предотвращения срабатывания.

Данный механизм можно использовать для проверки наличия обрыва цепи в жгуте проводов. Данный механизм необходимо освободить в случае выполнения проверки на короткое замыкание, короткое замыкание на массу или на В+.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ РАЗЪЕМЫ


    1. Выключите зажигание.

    2. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.

      CAUTION:

      После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

    3. Проверьте правильность подключения разъемов к центральному блоку управления системы SRS и цилиндру выключателя системы SRS.

      OK
      Разъемы подсоединены должным образом.

      Tech Tips

      Если разъемы подсоединены ненадежно, подсоедините их и перейдите к следующей проверке.

    4. Отсоедините разъемы от центрального блока управления системы SRS и цилиндра выключателя системы SRS.

    5. Убедитесь, что контакты разъемов не повреждены.

      OK
      Контакты не деформированы и не повреждены.
    6. Убедитесь, что короткая пружина разъема жгута проводов панели приборов с механизмом предотвращения срабатывания не деформирована и не повреждена.

      OK
      Короткая пружина не деформирована и не повреждена.
      Результат
      Перейти к
      OK
      NG

    NG
    OK
  2. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ ПАНЕЛИ ПРИБОРОВ (ОБРЫВ)


    1. A01MV9JC01
      *1 Цилиндр выключателя системы SRS в сборе
      *2 Блок управления системы SRS
      *3 Жгут проводов панели приборов
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к цилиндру выключателя системы SRS)

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Значение Заданные условия
      K98-2 (PMC+) - K98-1 (PMC-) Всегда Менее 1 Ом
      Результат
      Следующий шаг
      OK
      NG

    NG
    OK
  3. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ ПАНЕЛИ ПРИБОРОВ (НА КОРОТКОЕ ЗАМЫКАНИЕ)


    1. A01MV9JC01
      *1 Цилиндр выключателя системы SRS в сборе
      *2 Блок управления системы SRS
      *3 Жгут проводов панели приборов
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к цилиндру выключателя системы SRS)

      Разомкните механизм предотвращения срабатывания, встроенный в разъем B.

      Нажмите здесь Click here

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      K98-2 (PMC+) - K98-1 (PMC-) Всегда 1 МОм или более
      Результат
      Следующий шаг
      OK
      NG

    NG
    OK
  4. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ ПАНЕЛИ ПРИБОРОВ (НА КОРОТКОЕ ЗАМЫКАНИЕ НА В+)


    1. A01MV9JC01
      *1 Цилиндр выключателя системы SRS в сборе
      *2 Блок управления системы SRS
      *3 Жгут проводов панели приборов
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к цилиндру выключателя системы SRS)

      Подсоедините провод к отрицательному (-) выводу аккумуляторной батареи.

    2. Включите зажигание (IG).

    3. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Подключение диагностического прибора Условие Заданные условия
      K98-2 (PMC+) - масса Зажигание включено (IG) Менее 1 В
      K98-1 (PMC-) - масса Зажигание включено (IG) Менее 1 В
    4. Выключите зажигание.

    5. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.

      CAUTION:

      После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

      Результат
      Следующий шаг
      OK
      NG

    NG
    OK
  5. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ ПАНЕЛИ ПРИБОРОВ (НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ)


    1. A01MV9JC01
      *1 Цилиндр выключателя системы SRS в сборе
      *2 Блок управления системы SRS
      *3 Жгут проводов панели приборов
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к цилиндру выключателя системы SRS)

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      K98-2 (PMC+) - масса Всегда 1 МОм или более
      K98-1 (PMC-) - масса Всегда 1 МОм или более
    2. Верните механизм предотвращения срабатывания разъема B в исходное состояние.

      Результат
      Перейти К
      OK
      NG

    NG
    OK
  6. ПРОВЕРЬТЕ ЦИЛИНДР ВЫКЛЮЧАТЕЛЯ СИСТЕМЫ SRS В СБОРЕ


    1. A01MZ6SC03
      *a

      Устройство с неподсоединенным жгутом проводов

      (Цилиндр выключателя системы SRS в сборе)

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      2 (PMC+) - 1 (PMC-) Выключатель системы SRS включен 360 - 440 Ом
      2 (PMC+) - 1 (PMC-) Выключатель системы SRS выключен 90 - 110 Ом
      Результат
      Следующий шаг
      OK
      NG

    NG
    OK
  7. ПРОВЕРЬТЕ DTC

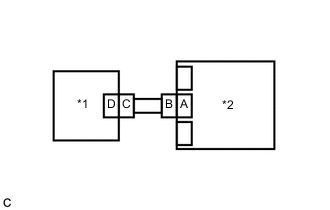

    1. A01MXFRC02
      *1 Цилиндр выключателя системы SRS в сборе
      *2 Блок управления системы SRS

      Подсоедините разъемы к центральному блоку управления системы SRS и цилиндру выключателя системы SRS.

    2. Подсоедините провод к отрицательному (-) выводу аккумуляторной батареи.

    3. Удалите коды DTC, сохраненные в памяти.

      Нажмите здесь Click here


      Body Electrical > SRS Airbag > Clear DTCs
    4. Выключите зажигание.

    5. Включите зажигание (IG) и подождите не менее 60 с.

    6. Проверьте наличие кодов DTC.

      Нажмите здесь Click here


      Body Electrical > SRS Airbag > Trouble Codes
      OK
      DTC B1651/33 не выводится.

      Tech Tips

      В этот момент могут выводиться другие коды, кроме B1651/33, которые не связаны с данной проверкой.

      Результат
      Перейти к
      OK
      NG

    OK
    NG
