СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ

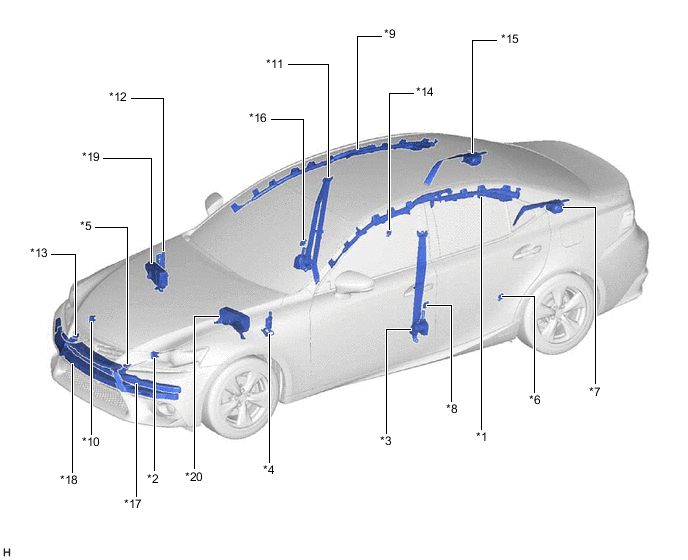

ИЛЛЮСТРАЦИЯ
| *1 | ЛЕВАЯ ПОДУШКА БЕЗОПАСНОСТИ ЗАНАВЕСОЧНОГО ТИПА В СБОРЕ | *2 | ЛЕВЫЙ ПЕРЕДНИЙ ДАТЧИК СИСТЕМЫ SRS |
| *3 | ЛЕВЫЙ ПЕРЕДНИЙ РЕМЕНЬ С КАТУШКОЙ И ПРЕДНАТЯЖИТЕЛЕМ В СБОРЕ | *4 | ЛЕВЫЙ ПОДЪЕМНИК АКТИВНОГО КАПОТА В СБОРЕ |
| *5 | ЛЕВЫЙ ДАТЧИК СИСТЕМЫ ЗАЩИТЫ ПЕШЕХОДОВ | *6 | ЛЕВЫЙ ЗАДНИЙ ДАТЧИК СИСТЕМЫ SRS |
| *7 | ЛЕВЫЙ 3-ТОЧЕЧНЫЙ РЕМЕНЬ БЕЗОПАСНОСТИ ЗАДНЕГО СИДЕНЬЯ В СБОРЕ (для моделей с задними преднатяжителями) | *8 | ЛЕВЫЙ БОКОВОЙ ДАТЧИК СИСТЕМЫ SRS |
| *9 | ПРАВАЯ ПОДУШКА БЕЗОПАСНОСТИ ЗАНАВЕСОЧНОГО ТИПА В СБОРЕ | *10 | ПРАВЫЙ ПЕРЕДНИЙ ДАТЧИК СИСТЕМЫ SRS |
| *11 | ПРАВЫЙ ПЕРЕДНИЙ РЕМЕНЬ С КАТУШКОЙ И ПРЕДНАТЯЖИТЕЛЕМ В СБОРЕ | *12 | ПРАВЫЙ ПОДЪЕМНИК АКТИВНОГО КАПОТА В СБОРЕ |
| *13 | ПРАВЫЙ ДАТЧИК СИСТЕМЫ ЗАЩИТЫ ПЕШЕХОДОВ | *14 | ПРАВЫЙ ЗАДНИЙ ДАТЧИК СИСТЕМЫ SRS |
| *15 | ПРАВЫЙ 3-ТОЧЕЧНЫЙ РЕМЕНЬ БЕЗОПАСНОСТИ ЗАДНЕГО СИДЕНЬЯ В СБОРЕ (для моделей с задними преднатяжителями) | *16 | ПРАВЫЙ БОКОВОЙ ДАТЧИК СИСТЕМЫ SRS |
| *17 | КАМЕРА ОБНАРУЖЕНИЯ ПЕШЕХОДОВ | *18 | ПЕРЕДНИЙ ПОГЛОТИТЕЛЬ ЭНЕРГИИ УДАРА |
| *19 | БЛОК РЕЛЕ № 1 МОТОРНОГО ОТСЕКА И РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК № 1 В СБОРЕ (для моделей с левосторонним рулевым управлением) - ПРЕДОХРАНИТЕЛЬ MPX-B № 1 |
*20 | БЛОК РЕЛЕ № 1 МОТОРНОГО ОТСЕКА И РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК № 1 В СБОРЕ (для моделей с правосторонним рулевым управлением) - ПРЕДОХРАНИТЕЛЬ MPX-B № 1 |

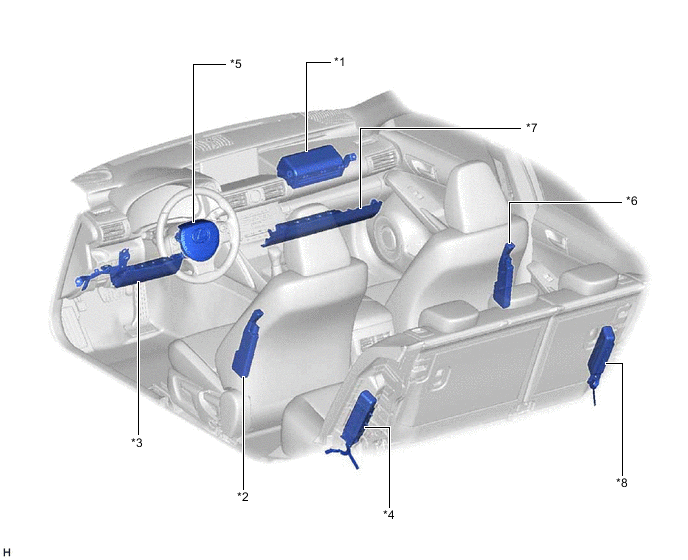

ИЛЛЮСТРАЦИЯ
| *1 | ПОДУШКА БЕЗОПАСНОСТИ ПЕРЕДНЕГО ПАССАЖИРА | *2 | ЛЕВАЯ ПОДУШКА БЕЗОПАСНОСТИ ПЕРЕДНИХ СИДЕНИЙ В СБОРЕ |
| *3 | ПОДУШКА БЕЗОПАСНОСТИ № 1 ДЛЯ ЗАЩИТЫ КОЛЕНЕЙ В СБОРЕ | *4 | ЛЕВАЯ ПОДУШКА БЕЗОПАСНОСТИ ЗАДНЕГО СИДЕНЬЯ В СБОРЕ (для моделей с боковыми подушками безопасности задних сидений) |
| *5 | КНОПКА ЗВУКОВОГО СИГНАЛА В СБОРЕ | *6 | ПРАВАЯ ПОДУШКА БЕЗОПАСНОСТИ ПЕРЕДНИХ СИДЕНИЙ В СБОРЕ |
| *7 | ПОДУШКА БЕЗОПАСНОСТИ № 2 ДЛЯ ЗАЩИТЫ КОЛЕНЕЙ В СБОРЕ | *8 | ПРАВАЯ ПОДУШКА БЕЗОПАСНОСТИ ЗАДНЕГО СИДЕНЬЯ В СБОРЕ (для моделей с боковыми подушками безопасности задних сидений) |

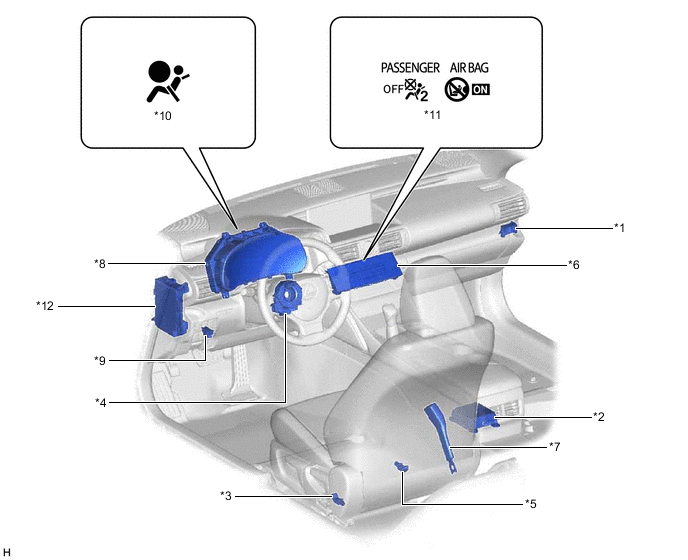

ИЛЛЮСТРАЦИЯ
| *1 | ЦИЛИНДР ВЫКЛЮЧАТЕЛЯ СИСТЕМЫ SRS В СБОРЕ (для моделей с выключателем системы SRS) | *2 | БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS |
| *3 | ДАТЧИК ПОЛОЖЕНИЯ СИДЕНЬЯ (для сидений с ручным приводом) | *4 | ВИТОЙ КАБЕЛЬ В СБОРЕ |
| *5 | ДАТЧИК ПОЛОЖЕНИЯ СИДЕНЬЯ (для сидений с электроприводом) | *6 | БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ В СБОРЕ |
| *7 | ВЫКЛЮЧАТЕЛЬ ПРЯЖКИ РЕМНЯ БЕЗОПАСНОСТИ (ЗАМОК РЕМНЯ БЕЗОПАСНОСТИ ПЕРЕДНЕГО СИДЕНЬЯ В СБОРЕ) | *8 | ЩИТОК ПРИБОРОВ В СБОРЕ |
| *9 | DLC3 | *10 | КОНТРОЛЬНАЯ ЛАМПА АВАРИЙНОГО СОСТОЯНИЯ SRS |
| *11 | КОНТРОЛЬНАЯ ЛАМПА ВЫКЛЮЧЕНИЯ ПЕРЕДНЕЙ ПОДУШКИ БЕЗОПАСНОСТИ ПАССАЖИРА | *12 | РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ - ПРЕДОХРАНИТЕЛЬ A/BAG-IG2 - ПРЕДОХРАНИТЕЛЬ METER - ПРЕДОХРАНИТЕЛЬ IG1 № 3 |
