СИСТЕМА ИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ И ИНДИКАТОРОВ Неисправен переключатель Odo / Trip

ОПИСАНИЕ

Используя эту цепь, щиток приборов в сборе регистрирует сигналы переключателя ODO/TRIP по линии прямой связи.

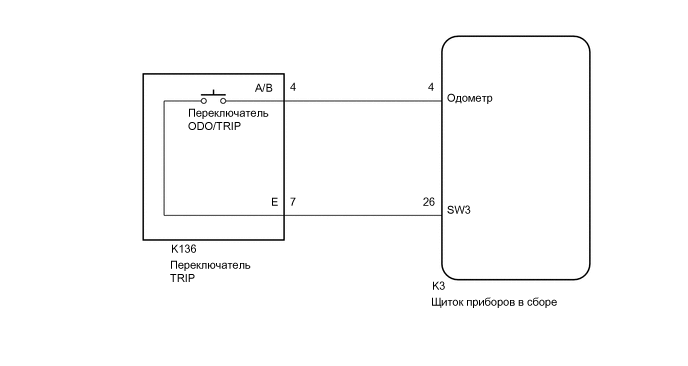

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

A01MUWIE13

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. СНИМИТЕ ПОКАЗАНИЯ GTS (ПЕРЕКЛЮЧАТЕЛЬ ODO/TRIP)


    1. Подключите GTS к DLC3.

    2. Включите зажигание (IG).

    3. Включите GTS.

    4. Войдите в следующие меню: Body Electrical / Combination Meter / Data List.

    5. Проверьте значения в соответствии с таблицей ниже.


      Body Electrical > Combination Meter > Data List
      Информация на дисплее прибора Измеряемая величина Диапазон Нормальное состояние Замечание по диагностике
      ODO/TRIP Change SW Переключатель ODO/TRIP OFF (ВЫКЛ) или ON (ВКЛ)

      OFF (ВЫКЛ): Переключатель отпущен

      ON (ВКЛ): Выключатель нажат

      		 -

      Body Electrical > Combination Meter > Data List
      Информация на дисплее прибора
      ODO/TRIP Change SW
      OK
      Состояние переключателя ODO/TRIP, отображаемое на экране GTS, изменяется в соответствии с фактическим положением переключателя.
      Результат
      Следующий шаг
      OK
      NG

    OK

    ЗАМЕНИТЕ ЩИТОК ПРИБОРОВ В СБОРЕ Нажмите здесь Click here

    NG

  2. ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ TRIP


    1. Снимите переключатель TRIP.

      Нажмите здесь Click here

    2. Проверьте переключатель ODO/TRIP

      Нажмите здесь Click here

      Результат
      Следующий шаг
      OK
      NG

    NG

    ЗАМЕНИТЕ ПЕРЕКЛЮЧАТЕЛЬ TRIP Нажмите здесь Click here

    OK

  3. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЩИТОК ПРИБОРОВ В СБОРЕ – ПЕРЕКЛЮЧАТЕЛЬ СЧЕТЧИКА ПУТИ)


    1. Отсоедините разъем K3 щитка приборов в сборе.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      K3-4 (ODO) - K136-4 (A/B) Всегда Менее 1 Ом
      K3-26 (SW3) - K136-7 (E) Всегда Менее 1 Ом
      K3-4 (ODO) - масса Всегда 10 кОм или более
      K3-26 (SW3) - масса Всегда 10 кОм или более
      Результат
      Следующий шаг
      OK
      NG

    OK

    ЗАМЕНИТЕ ЩИТОК ПРИБОРОВ В СБОРЕ Нажмите здесь Click here

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
