СИСТЕМА ИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ И ИНДИКАТОРОВ КОНТАКТЫ ЭБУ

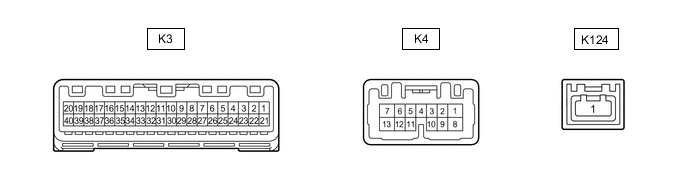

ЩИТОК ПРИБОРОВ В СБОРЕ

Измерьте напряжение и сопротивление в соответствии со значениями, приведенными в таблице.

Номера контактов (обозначения)	Цвет проводки	Назначение контактов	Условие	Заданные условия
K3-2 (MSM+) - масса	L - масса	Сигнал переключателя на рулевом колесе	Зажигание включено (IG), переключатели "вверх", "вниз", "вправо" и "влево" на рулевом колесе не нажаты	4,8-5,2 В
K3-2 (MSM+) - масса	L - масса	Сигнал переключателя на рулевом колесе	Зажигание включено (IG), нажат переключатель "вверх", "вниз", "вправо" или "влево" на рулевом колесе	Менее 1 В
K3-3 (MSTI) - масса	P - масса	Сигнал переключателя на рулевом колесе	Зажигание включено (IG), переключатели "ввод", "вверх" и "вниз" на рулевом колесе не нажаты	4,8-5,2 В
K3-3 (MSTI) - масса	P - масса	Сигнал переключателя на рулевом колесе	Зажигание включено (IG), нажат переключатель "ввод", "вверх" или "вниз" на рулевом колесе	Менее 1 В
K3-4 (ODO) - масса	L - масса	Сигнал переключения ODO/TRIP	Зажигание включено (IG), переключатель ODO/TRIP не нажат	4 - 6 В
K3-4 (ODO) - масса	L - масса	Сигнал переключения ODO/TRIP	Зажигание включено (IG), переключатель ODO/TRIP нажат	Менее 1 В
K3-6 (PBKL) - масса	P - масса	Сигнал выключателя пряжки ремня безопасности переднего пассажира	Зажигание включено (IG), ремень безопасности переднего пассажира отстегнут	Менее 1 В
K3-6 (PBKL) - масса	P - масса		Зажигание включено (IG), ремень безопасности переднего пассажира пристегнут	11-14 В
K3-7 (PODS) - масса	V - масса	Сигнал датчика присутствия пассажира	Зажигание включено (IG), сиденье переднего пассажира свободно	Менее 1 В
K3-7 (PODS) - масса	V - масса	Сигнал датчика присутствия пассажира	Зажигание включено (IG), сиденье переднего пассажира занято	11-14 В
K3-8 (CHG-) - масса	L - масса	Сигнал контрольной лампы CHARGE	Зажигание включено (IG), контрольная лампа зарядки не горит	11-14 В
K3-8 (CHG-) - масса	L - масса	Сигнал контрольной лампы CHARGE	Зажигание включено (IG), контрольная лампа заряда горит	Менее 1 В
K3-9 (S) - масса	LG - масса	Сигнал давления масла	Холостой ход	11-14 В
K3-9 (S) - масса	LG - масса	Сигнал давления масла	Выключатель зажигания в состоянии ON (ВКЛ) (IG)	Менее 1 В
K3-12 (RRSB) - масса*2	R - масса	Сигнал контрольной лампы ремня безопасности правого заднего сиденья	Выключатель зажигания в состоянии ON (ВКЛ) (IG), контрольная лампа ремня безопасности правого заднего сиденья не горит	11-14 В
K3-12 (RRSB) - масса*2	R - масса		Выключатель зажигания в состоянии ON (ВКЛ) (IG), контрольная лампа ремня безопасности правого заднего сиденья горит	Менее 1 В
K3-13 (RCSB) - масса*2	W - масса	Сигнал контрольной лампы ремня безопасности центрального заднего сиденья	Выключатель зажигания в состоянии ON (ВКЛ) (IG), контрольная лампа ремня безопасности центрального заднего сиденья не горит	11-14 В
K3-13 (RCSB) - масса*2	W - масса		Выключатель зажигания в состоянии ON (ВКЛ) (IG), контрольная лампа ремня безопасности центрального заднего сиденья горит	Менее 1 В
K3-14 (RLSB) - масса*2	G - масса	Сигнал контрольной лампы ремня безопасности левого заднего сиденья	Выключатель зажигания в состоянии ON (ВКЛ) (IG), контрольная лампа ремня безопасности левого заднего сиденья не горит	11-14 В
K3-14 (RLSB) - масса*2	G - масса		Выключатель зажигания в состоянии ON (ВКЛ) (IG), контрольная лампа ремня безопасности левого заднего сиденья горит	Менее 1 В
K3-15 (OILW) - масса	GR - масса	Сигнал уровня моторного масла	Зажигание включено (IG), уровень моторного масла не низкий	11-14 В
K3-15 (OILW) - масса	GR - масса	Сигнал уровня моторного масла	Зажигание включено (IG), низкий уровень моторного масла	Менее 1 В
K3-16 (WLVL) - масса	V - масса	Сигнал уровня жидкости стеклоомывателя	Зажигание включено (IG), нормальный уровень жидкости стеклоомывателя	11-14 В
K3-16 (WLVL) - масса	V - масса	Сигнал уровня жидкости стеклоомывателя	Зажигание включено (IG), низкий уровень жидкости стеклоомывателя	Менее 1 В
K3-17 (SW) - масса	LG - масса	Сигнал уровня тормозной жидкости	Зажигание включено (IG), нормальный уровень тормозной жидкости	11-14 В
K3-17 (SW) - масса	LG - масса	Сигнал уровня тормозной жидкости	Зажигание включено (IG), низкий уровень тормозной жидкости	Менее 1 В
K3-19 (+S) - масса	L - масса	Сигнал скорости для другой системы (выходной)	Зажигание включено (IG), колесо вращается	Формирование импульсов (см. сигнал 1)
K3-20 (SI) - масса	V - масса	Сигнал скорости для другой системы (входной)	Зажигание включено (IG), колесо вращается	Формирование импульсов (см. сигнал 1)
K3-21 (IG+) - масса	B - масса	Сигнал выключателя зажигания	Зажигание выключено	Менее 1 В
K3-21 (IG+) - масса	B - масса	Сигнал выключателя зажигания	Выключатель зажигания в состоянии ON (ВКЛ) (IG)	11-14 В
K3-22 (B) - масса	LG - масса	Аккумуляторная батарея	Всегда	11-14 В
K3-25 (TR) - масса	P - масса	Сигнал переключателя Trip	Зажигание включено (IG), выключатели "вверх" и "вниз" переключателя Trip не нажаты	4 - 6 В
K3-25 (TR) - масса	P - масса	Сигнал переключателя Trip	Зажигание включено (IG), нажат выключатель "вверх" или "вниз" переключателя Trip	Менее 1 В
K3-26 (SW3) - масса	W - масса	Масса для переключателя Trip	Всегда	Менее 1 Ом
K3-27 (FR) - K3-28 (FE)	SB - GR	Сигнал уровня топлива	Зажигание включено (IG), контрольная лампа уровня топлива не горит	Менее 1 В
K3-27 (FR) - K3-28 (FE)	SB - GR	Сигнал уровня топлива	Зажигание включено (IG), контрольная лампа уровня топлива горит	4,5 - 9 В
K3-29 (CANH) - масса	LG - масса	Линия передачи данных CAN	-	-
K3-30 (CANL) - масса	B - масса	Линия передачи данных CAN	-	-
K3-31 (ES) - масса	BR - масса	Масса	Всегда	Менее 1 Ом
K3-34 (LIN) - масса	G - масса	Линия связи LIN	-	-
K3-35 (RLMT) - масса*2	L - масса	Сигнал выключателя пряжки левого ремня безопасности заднего сиденья	Зажигание включено (IG), левый ремень безопасности заднего сиденья не пристегнут	Менее 1 В
K3-35 (RLMT) - масса*2	L - масса		Зажигание включено (IG), левый ремень безопасности заднего сиденья пристегнут	11-14 В
K3-36 (RCMT) - масса*2	W - масса	Сигнал выключателя пряжки центрального ремня безопасности заднего сиденья	Зажигание включено (IG), центральный ремень безопасности заднего сиденья не пристегнут	Менее 1 В
K3-36 (RCMT) - масса*2	W - масса		Зажигание включено (IG), центральный ремень безопасности заднего сиденья пристегнут	11-14 В
K3-37 (RRMT) - масса*2	R - масса	Сигнал выключателя пряжки правого ремня безопасности заднего сиденья	Зажигание включено (IG), ремень правого заднего сиденья не пристегнут	Менее 1 В
K3-37 (RRMT) - масса*2	R - масса		Зажигание включено (IG), ремень правого заднего сиденья пристегнут	11-14 В
K3-39 (ILL-) - масса	BE - масса	Сигнал подсветки	Переключатель света фар выключен	Менее 1 В
K3-39 (ILL-) - масса	BE - масса	Сигнал подсветки	Переключатель света фар в положении TAIL или HEAD	Формирование импульсов
K3-40 (EP) - масса	BR - масса	Масса	Всегда	Менее 1 Ом
K4-2 (MSCL) - масса	P - масса	Линия передачи данных HMI-LAN	-	-
K4-3 (MSCH) - масса	V - масса	Линия передачи данных HMI-LAN	-	-
K4-4 (ER) - масса	P - масса	Сигнал контрольной лампы правого указателя поворота (вход)	Зажигание включено (IG), переключатель правого указателя поворота выключен	11-14 В
K4-4 (ER) - масса	P - масса	Сигнал контрольной лампы правого указателя поворота (вход)	Зажигание включено (IG), переключатель правого указателя поворота включен	Менее 1 В
K4-5 (EL) - масса	GR - масса	Сигнал контрольной лампы левого указателя поворота (вход)	Зажигание включено (IG), переключатель левого указателя поворота выключен	11-14 В
K4-5 (EL) - масса	GR - масса	Сигнал контрольной лампы левого указателя поворота (вход)	Зажигание включено (IG), переключатель левого указателя поворота включен	Менее 1 В
K4-7 (LR) - масса	R - масса	Сигнал контрольной лампы правого указателя поворота (выход)	Зажигание включено (IG), контрольная лампа указателя правого поворота не горит	Менее 1 В
K4-7 (LR) - масса	R - масса	Сигнал контрольной лампы правого указателя поворота (выход)	Зажигание включено (IG), контрольная лампа указателя правого поворота мигает	11-14 В ←→ менее 1 В
K4-8 (B) - масса	B - масса	Аккумуляторная батарея	Всегда	11-14 В
K4-11 (HZSW) - масса	W - масса	Сигнал выключателя аварийной сигнализации (входной)	Зажигание включено (IG), выключатель аварийной сигнализации не нажат	11-14 В
K4-11 (HZSW) - масса	W - масса	Сигнал выключателя аварийной сигнализации (входной)	Зажигание включено (IG), выключатель аварийной сигнализации нажат	Менее 1 В
K4-12 (HAZM) - масса	B - масса	Сигнал выключателя аварийной сигнализации (выходной)	Зажигание включено (IG), выключатель аварийной сигнализации не нажат	11-14 В
K4-12 (HAZM) - масса	B - масса	Сигнал выключателя аварийной сигнализации (выходной)	Зажигание включено (IG), выключатель аварийной сигнализации нажат	Менее 1 В
K4-13 (LL) - масса	G - масса	Сигнал контрольной лампы левого указателя поворота (выход)	Зажигание включено (IG), контрольная лампа указателя левого поворота не горит	Менее 1 В
K4-13 (LL) - масса	G - масса	Сигнал контрольной лампы левого указателя поворота (выход)	Зажигание включено (IG), контрольная лампа указателя левого поворота мигает	11-14 В ←→ менее 1 В
K124-1 (GVIF) - масса*1	G - масса	Шина передачи данных GVIF	-	-

*1: для моделей с системой навигации
*2: для моделей с функцией предупреждения о непристегнутых ремнях безопасности задних сидений

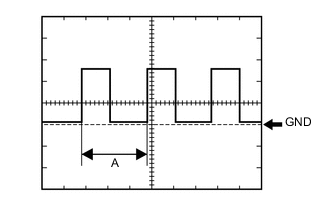

Осциллограмма 1 (для справки):

Параметр / Устройство	Условие
Настройки прибора	5 В/дел., 20 мс/ дел.
Состояние автомобиля	Зажигание включено (IG), колесо вращается

Tech Tips

Когда система функционирует нормально, за один оборот колеса формируется 4 импульса. По мере увеличения скорости автомобиля период (A), отмеченный на рисунке, уменьшается.
