СИСТЕМА ИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ И ИНДИКАТОРОВ ОПИСАНИЕ СИСТЕМЫ


  1. КРАТКОЕ ОПИСАНИЕ ЩИТКА ПРИБОРОВ

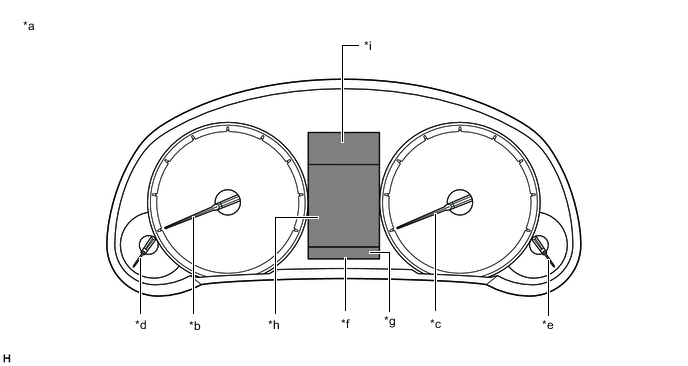

    1. кроме моделей с комплектацией F SPORT

      A01MUWGC01
      *a Пример индикации *b Тахометр
      *c Спидометр *d Указатель температуры охлаждающей жидкости двигателя
      *e Указатель уровня топлива *f Мультиинформационный дисплей
      *g Зона отображения A1 *h Зона отображения A2
      *i Зона отображения A3 - -

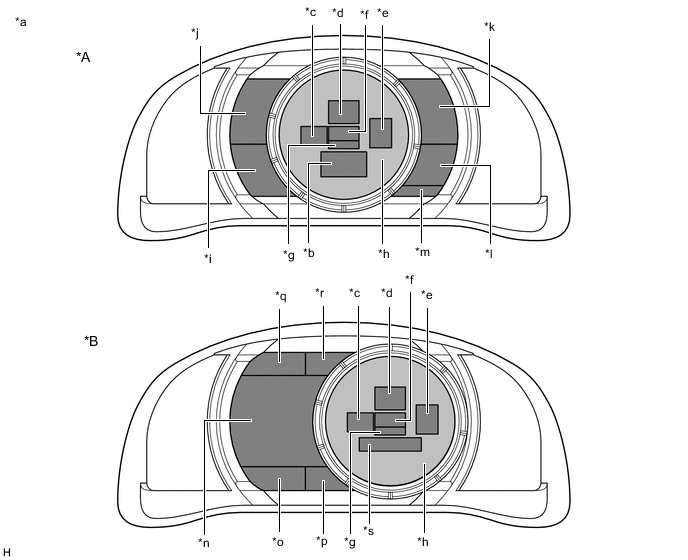

    2. для моделей с комплектацией F SPORT

      A01MXGZC01
      *A Подвижный ободок щитка приборов не приведен в действие *B Приведен в действие подвижный ободок щитка приборов
      *a Пример индикации *b Зона отображения B1
      *c Зона отображения B2 *d Зона отображения B3
      *e Зона отображения B4 *f Зона отображения B5
      *g Зона отображения B6 *h Зона отображения B7
      *i Зона отображения B8 *j Зона отображения B9
      *k Зона отображения B10 *l Зона отображения B11
      *m Зона отображения B12 *n Зона отображения B13
      *o Зона отображения B14 *p Зона отображения B15
      *q Зона отображения B16 *r Зона отображения B17
      *s Зона отображения B18 - -

  2. ВХОДНЫЕ И ВЫХОДНЫЕ СИГНАЛЫ ЩИТКА ПРИБОРОВ


    1. Контрольно-измерительный прибор

      Параметр / Устройство Условие Вход/выход Линия передачи данных Сигнал Устройство Зона отображения
      Спидометр

      • Указатель*1

      • Отображается*2

      		 Вход CAN Сигнал скорости автомобиля (SP1) Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения) B3
      - Шина прямой связи Входной импульсный сигнал скорости автомобиля
      Выход CAN Сигнал скорости автомобиля (от щитка приборов для других устройств) Соответствующие ЭБУ
      Сигнал допустимого отклонения скорости A
      Сигнал допустимого отклонения скорости B
      Шина прямой связи Выходной импульсный сигнал скорости автомобиля Соответствующие ЭБУ
      Тахометр

      • Указатель*1

      • Отображается*2

      		 Вход CAN Сигнал данных частоты вращения коленчатого вала двигателя ECM B7
      Указатель уровня топлива

      • Указатель*1

      • Отображается*2

      		 Вход CAN Сигнал расхода топлива ECM B10, B14
      Сигнал данных частоты вращения коленчатого вала двигателя
      Сигнал стартера*3
      Сигнал положения P рычага переключения передач
      Сигнал положения R рычага переключения передач
      Сигнал положения N рычага переключения передач
      Сигнал положения D рычага переключения передач
      Сигнал индикатора MODE
      Сигнал пуска двигателя вручную ЭБУ запуска и останова двигателя*4
      Сигнал скорости автомобиля (SP1) Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
      Шина прямой связи Сигнал уровня топлива

      • Датчик уровня топлива в сборе

      • Датчик уровня топлива № 2 в сборе
      Выход CAN Сигнал состояния указателя уровня топлива в баке Соответствующие ЭБУ
      Сигнал инициализации указателя уровня топлива
      Сигнал данных непосредственного впрыска топлива
      Сигнал инициализации показания топлива
      Сигнал среднего расхода топлива
      Сигнал шкалы расхода топлива
      Указатель температуры охлаждающей жидкости

      • Указатель*1

      • Отображается*2

      		 Вход CAN Сигнал температуры охлаждающей жидкости ECM B9, B16

      • *1: кроме моделей с комплектацией F SPORT

      • *2: для моделей с комплектацией F SPORT

      • *3: для моделей без системы запуска и останова

      • *4: для моделей с системой запуска и останова

    2. Контрольная лампа или индикатор

      Параметр / Устройство Условие Вход/выход Линия передачи данных Сигнал Устройство
      Главная контрольная лампа аварийного состояния Загорается/мигает Вход CAN/линия прямой связи Все сигналы предупреждения Соответствующие ЭБУ
      Контрольная лампа предупреждения о незакрытой двери Загорается Вход CAN Сигнал выключателя освещения дверного проема со стороны водителя Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
      Сигнал выключателя освещения проема двери переднего пассажира
      Сигнал выключателя освещения проема правой задней двери
      Сигнал выключателя освещения проема левой задней двери
      Сигнал выключателя освещения проема двери багажного отделения
      Контрольная лампа BRAKE Загорается Вход CAN Сигнал признака управления контрольной лампы состояния тормозной системы Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
      Сигнал выключателя стояночного тормоза Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
      Сигнал отрицательного давления усилителя тормозной системы ЭБУ запуска и останова двигателя*13
      Сигнал ошибки датчика отрицательного давления усилителя тормозной системы
      Шина прямой связи Сигнал датчика уровня тормозной жидкости Бачок главного цилиндра тормозной системы в сборе (датчик уровня тормозной жидкости)
      Датчик разрежения Датчик разрежения в сборе*14
      Контрольная лампа предупреждения о непристегнутом ремне безопасности водителя или переднего пассажира Загорается/мигает Вход CAN Сигнал выключателя пряжки ремня безопасности сиденья водителя Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
      Сигнал выключателя стояночного тормоза
      Сигнал положения P рычага переключения передач ECM
      Сигнал скорости автомобиля (SP1) Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
      Шина прямой связи Сигнал состояния выключателя пряжки ремня безопасности переднего пассажира Замок ремня безопасности правого переднего сиденья*11
      Замок ремня безопасности левого переднего сиденья*12
      Сигнал наличия пассажира на сиденье переднего пассажира Подушка раздельного переднего сиденья (датчик присутствия пассажира)
      Контрольная лампа SRS Загорается Вход CAN Сигнал запроса управления контрольной лампой аварийного состояния SRS Блок управления системы SRS
      Сигнал режима активной диагностики ECM
      Контрольная лампа заряда Загорается Вход CAN Сигнал контрольной лампы Charge ECM
      Сигнал режима ECO ЭБУ запуска и останова двигателя*13
      Шина прямой связи Сигнал контакта заряда L Генератор в сборе
      Контрольная лампа EPS Загорается/мигает Вход CAN Сигнал запроса включения контрольной лампы EPS ЭБУ рулевого управления с усилителем
      MIL (Контрольная лампа Check engine) Загорается/мигает Вход CAN Сигнал запроса включения MIL ECM
      Контрольная лампа PCS*5 Загорается/мигает Вход CAN Сигнал включения контрольной лампы PCS ЭБУ помощи при движении в сборе
      Контрольная лампа SLIP Загорается/мигает Вход CAN Сигнал контрольной лампы SLIP Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
      Контрольная лампа VSC OFF Загорается Вход CAN Сигнал контрольной лампы VSC OFF Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
      Контрольная лампа ABS Загорается/мигает Вход CAN Сигнал признака управления контрольной лампы ABS Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
      Контрольная лампа давления в шинах*1 Загорается Вход CAN Сигнал состояния 1 контрольной лампы TPMS Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
      Контрольная лампа низкого уровня топлива Загорается Вход Шина прямой связи Сигнал уровня топлива Датчик уровня топлива в сборе
      Датчик уровня топлива № 2 в сборе
      Контрольная лампа задних противотуманных фонарей*15 Загорается Вход CAN Сигнал запроса включения задних противотуманных фонарей Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
      Сигнал контрольной лампы системы управления уровнем фар Загорается Вход CAN Сигнал контрольной лампы системы управления уровнем фар ЭБУ системы управления уровнем фар
      Контрольная лампа автоматического включения дальнего света*7 Загорается Вход CAN Сигнал индикатора интеллектуальной системы переключения света фар Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
      Контрольная лампа выключения системы запуска и останова*2, *13 Загорается/мигает Вход CAN Сигнал запроса включения контрольной лампы отмены режима Eco ЭБУ запуска и останова двигателя
      Контрольная лампа системы предупреждения об уходе с полосы*2, *6 Загорается Вход CAN Сигнал отображения индикатора Камера системы предупреждения об уходе с полосы
      Главная контрольная лампа круиз-контроля*2, *3 Загорается Вход CAN Сигнал главной контрольной лампы круиз-контроля ECM
      Аварийный сигнал круиз-контроля
      Главная контрольная лампа круиз-контроля*2, *4 Загорается Вход CAN Сигнал временных настроек режима контроля дистанции ЭБУ помощи при движении в сборе
      Аварийный сигнал круиз-контроля
      Сигнал контрольной лампы работы круиз-контроля
      Главная контрольная лампа радарной системы круиз-контроля*2, *4 Загорается Вход CAN Сигнал временных настроек режима контроля дистанции ЭБУ помощи при движении в сборе
      Аварийный сигнал круиз-контроля
      Сигнал контрольной лампы работы круиз-контроля
      Контрольная лампа включения дальнего света Загорается Вход CAN Сигнал запроса включения фар дальнего света Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
      Контрольная лампа TAIL Загорается Вход CAN Сигнал запроса включения задних фонарей Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
      Контрольная лампа включения передних противотуманных фар*9 Загорается Вход CAN Сигнал запроса включения передних противотуманных фар Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
      Контрольная лампа указателя поворота Мигает Вход Шина прямой связи Сигнал переключателя левого указателя поворота Переключатель стеклоочистителя ветрового стекла в сборе
      Сигнал переключателя правого указателя поворота
      Сигнал выключателя аварийной сигнализации Панель управления системой кондиционирования в сборе
      CAN Сигнал запроса включения аварийной сигнализации DCM (приемопередатчик системы обработки и передачи информации)*10
      - Выход CAN Сигнал состояния указателя поворота Соответствующие ЭБУ
      Сигнал состояния выключателя аварийной сигнализации
      Шина прямой связи Сигнал переключателя левого указателя поворота Все указатели поворота
      Сигнал переключателя правого указателя поворота
      Сигнал выключателя аварийной сигнализации
      Индикатор режима ECO Загорается Вход CAN Сигнал индикатора экологичного режима ECM
      Контрольная лампа круиз-контроля SET*2, *3 Загорается Вход CAN Сигнал контрольной лампы круиз-контроля SET ECM
      Контрольная лампа круиз-контроля SET*2, *4 Загорается Вход CAN Сигнал контрольной лампы круиз-контроля SET ЭБУ помощи при движении в сборе
      Контрольная лампа системы запуска и останова*2, *13 Загорается/мигает Вход CAN Сигнал запроса включения контрольной лампы режима ECO ЭБУ запуска и останова двигателя
      Контрольная лампа системы ультразвуковой локации*8 Загорается Вход CAN Сигнал включения индикатора главного выключателя CLSO ЭБУ предупреждения о недопустимой дистанции
      Контрольная лампа ремней безопасности задних сидений*18 - Вход CAN Сигнал состояния парковки Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
      Сигнал выключателя освещения проема правой задней двери
      Сигнал выключателя освещения проема левой задней двери
      Сигнал скорости автомобиля (SP1) Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
      Шина прямой связи Сигнал выключателя пряжки ремня безопасности левого заднего сиденья

      • Левый замок ремня безопасности заднего сиденья с центральным ремнем в сборе*16

      • Замок ремня безопасности заднего сиденья № 1 в сборе *17
      Сигнал выключателя пряжки центрального ремня безопасности заднего сиденья
      Сигнал выключателя пряжки правого ремня безопасности заднего сиденья Замок ремня безопасности правого заднего сиденья № 1 в сборе
      Загорается Выход Шина прямой связи Сигнал вывода предупреждения о непристегнутом ремне безопасности левого заднего сиденья Панель управления системой кондиционирования в сборе
      Сигнал вывода предупреждения о непристегнутом ремне безопасности центрального заднего сиденья
      Сигнал вывода предупреждения о непристегнутом ремне безопасности правого заднего сиденья

      • *1: для моделей с системой предупреждения о ненадлежащем давлении в шинах

      • *2: для моделей с комплектацией F SPORT

      • *3: Для моделей без динамической радарной системы круиз-контроля

      • *4: Для моделей с динамической радарной системой круиз-контроля

      • *5: для моделей с предаварийной системой безопасности

      • *6: для моделей с системой предупреждения об уходе с полосы

      • *7: для моделей с системой автоматического включения дальнего света

      • *8: для моделей с сенсорной системой помощи при парковке LEXUS

      • *9: для моделей с передними противотуманными фарами

      • *10: Для моделей с приемопередатчиком системы обработки и передачи информации

      • *11: Для моделей с левосторонним рулевым управлением

      • *12: Для моделей с правосторонним рулевым управлением

      • *13: для моделей с системой запуска и останова

      • *14: для моделей с 8AR-FTS без системы запуска и останова

      • *15: для моделей с задними противотуманными фонарями

      • *16: Для нерегулируемых сидений

      • *17: Для моделей со складывающимися сиденьями

      • *18: для моделей с функцией предупреждения о непристегнутых ремнях безопасности задних сидений

    3. Мультиинформационный дисплей

      Параметр / Устройство Условие Вход/выход Линия передачи данных Сигнал Устройство Зона отображения
      Открывание - - - - - A1, A2, A3, B7
      Окончание - - - - - B7
      Одометр Отображается Вход CAN Сигнал интегрированного значения импульсного сигнала скорости автомобиля Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения) A1, B11, B18
      Сигнал скорости автомобиля (SP1)
      Шина прямой связи Сигнал переключения ODO/TRIP Переключатель TRIP
      - Выход CAN Сигнал единиц измерения одометра Соответствующие ЭБУ
      Сигнал одометра
      Счетчик пути Отображается Вход CAN Сигнал интегрированного значения импульсного сигнала скорости автомобиля Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения) A1, B11, B18
      Сигнал скорости автомобиля (SP1)
      Шина прямой связи Сигнал переключения ODO/TRIP Переключатель TRIP
      - Выход CAN Сигнал поездки A DCM (приемопередатчик системы обработки и передачи информации)
      Сигнал поездки B
      Пробег до замены моторного масла*19 Отображается Вход CAN Сигнал пробега до замены моторного масла ECM A1, B11, B18
      Сигнал единиц измерения пробега до замены моторного масла
      Сигнал запроса инверсии экрана замены моторного масла
      Текущий расход топлива (столбиковый индикатор) Отображается Вход CAN Сигнал скорости автомобиля (SP1) Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения) A2, B1, B13
      Сигнал расхода топлива ECM
      Сигнал данных частоты вращения коленчатого вала двигателя
      - Выход CAN Сигнал 0 контрольной информации о поездке Радиоприемник
      Сигнал отображения контрольной информации о поездке (текущий расход топлива)
      Средний расход топлива (после дозаправки) Отображается Вход CAN Сигнал данных частоты вращения коленчатого вала двигателя ECM A2, B1, B13
      Сигнал расхода топлива
      Сигнал скорости автомобиля (SP1) Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
      Сигнал интегрированного значения импульсного сигнала скорости автомобиля
      Шина прямой связи Сигнал сброса Переключатель на рулевом колесе
      - Выход CAN Сигнал 6 контрольной информации о поездке Радиоприемник
      Сигнал отображения контрольной информации о поездке (общий средний расход топлива)
      Средний расход топлива (после запуска) Отображается Вход CAN Сигнал данных частоты вращения коленчатого вала двигателя ECM A2, B1, B13
      Сигнал расхода топлива
      Сигнал скорости автомобиля (SP1) Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
      Сигнал интегрированного значения импульсного сигнала скорости автомобиля
      Средний расход топлива (после дозаправки) Отображается Вход CAN Сигнал данных частоты вращения коленчатого вала двигателя ECM A2, B1, B13
      Сигнал расхода топлива
      Сигнал скорости автомобиля (SP1) Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
      Сигнал интегрированного значения импульсного сигнала скорости автомобиля
      - Выход CAN Сигнал отображения контрольной информации о поездке (средний расход топлива после дозаправки) Радиоприемник
      Средняя скорость (после сброса) Отображается Вход CAN Сигнал данных частоты вращения коленчатого вала двигателя ECM A2, B1, B13
      Сигнал скорости автомобиля (SP1) Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
      Сигнал интегрированного значения импульсного сигнала скорости автомобиля
      Шина прямой связи Сигнал сброса Переключатель на рулевом колесе
      Средняя скорость (после запуска) Отображается Вход CAN Сигнал данных частоты вращения коленчатого вала двигателя ECM A2, B1, B13
      Сигнал скорости автомобиля (SP1) Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
      Сигнал интегрированного значения импульсного сигнала скорости автомобиля
      - Выход CAN Сигнал 1 контрольной информации о поездке Радиоприемник
      Сигнал индикации контрольной информации о поездке (средней скорости после запуска)
      Прошедшее время (после сброса) Отображается Вход CAN Сигнал данных частоты вращения коленчатого вала двигателя ECM A2, B1, B13
      Шина прямой связи Сигнал сброса Переключатель на рулевом колесе
      Прошедшее время (после запуска) Отображается Вход CAN Сигнал данных частоты вращения коленчатого вала двигателя ECM A2, B1, B13
      - Выход CAN Сигнал отображения контрольной информации о поездке (время движения после запуска) Радиоприемник
      Дистанция (диапазон) Отображается Вход CAN Сигнал данных о типе двигателя 1 ECM A2, B1, B13
      Сигнал данных о типе двигателя 2
      Сигнал данных о типе двигателя 3
      Сигнал данных о типе двигателя 4
      Сигнал данных частоты вращения коленчатого вала двигателя
      Сигнал данных ходовой части
      Сигнал расхода топлива
      Сигнал интегрированного значения импульсного сигнала скорости автомобиля Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
      Шина прямой связи Сигнал уровня топлива Датчик уровня топлива в сборе
      Датчик уровня топлива № 2 в сборе
      - Выход CAN Сигнал 4 контрольной информации о поездке Радиоприемник
      Сигнал индикации контрольной информации о поездке (расстояния, которое может проехать автомобиль)
      Дистанция (после запуска) Отображается Вход CAN Сигнал данных частоты вращения коленчатого вала двигателя ECM A2, B1, B13
      Сигнал скорости автомобиля (SP1) Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
      Сигнал интегрированного значения импульсного сигнала скорости автомобиля
      Idle stop time (After reset) (время останова на холостом ходу (после сброса))*16 Отображается Вход CAN Сигнал данных частоты вращения коленчатого вала двигателя ECM A2, B13
      Сигнал признака режима Eco-run
      Сигнал режима ECO ЭБУ запуска и останова двигателя
      Сигнал режима системы кондиционирования при запуске в ЭБУ запуска и останова
      Idle stop time (After start) (время останова на холостом ходу (после запуска))*16 Отображается Вход CAN Сигнал данных частоты вращения коленчатого вала двигателя ECM A2, B13
      Сигнал признака режима Eco-run
      Сигнал режима ECO ЭБУ запуска и останова двигателя
      Сигнал режима системы кондиционирования при запуске в ЭБУ запуска и останова
      Idle stop time (Current vehicle stop) (время останова на холостом ходу (текущая остановка автомобиля))*16 Отображается Вход CAN Сигнал данных частоты вращения коленчатого вала двигателя ECM A2, B13
      Сигнал признака режима Eco-run
      Сигнал режима ECO ЭБУ запуска и останова двигателя
      Сигнал режима системы кондиционирования при запуске в ЭБУ запуска и останова
      Amount of fuel saved (After reset) (количество сэкономленного топлива (после сброса))*16 Отображается Вход CAN Сигнал данных частоты вращения коленчатого вала двигателя ECM A2, B13
      Сигнал признака режима Eco-run
      Сигнал режима ECO ЭБУ запуска и останова двигателя
      Сигнал режима системы кондиционирования при запуске в ЭБУ запуска и останова
      Amount of fuel saved (After start) (количество сэкономленного топлива (после запуска))*16 Отображается Вход CAN Сигнал данных частоты вращения коленчатого вала двигателя ECM A2, B13
      Сигнал признака режима Eco-run
      Сигнал режима ECO ЭБУ запуска и останова двигателя
      Сигнал режима системы кондиционирования при запуске в ЭБУ запуска и останова
      Зона индикатора режима ECO Отображается Вход CAN Сигнал уровня зоны индикации Eco ECM A2, B1, B13
      Прочее (пусто) - - - - - A2, B1, B13
      Указатель давления наддува*2, *25 Отображается Вход CAN Сигнал датчика давления в уравнительном бачке ECM B13
      Сигнал информации 0 блока TPMS Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
      Указатель температуры моторного масла*2, *25 Отображается Вход CAN Сигнал температуры моторного масла ECM B13
      Указатель давления моторного масла*2, *25 Отображается Вход CAN Сигнал давления моторного масла ECM B13
      Сигнал информации 0 блока TPMS Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
      Давление в шинах*11 Отображается Вход CAN Сигнал давления в шинах TPMS FL (ID1) Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) A2, B1, B13
      Сигнал давления в шинах TPMS FR (ID2)
      Сигнал давления в шинах TPMS RL (ID3)
      Сигнал давления в шинах TPMS RR (ID4)
      Сигнал давления в шинах TPMS SP (ID5)
      Сигнал 0 давления в шинах TPMS FL (ID1)
      Сигнал 0 давления в шинах TPMS FR (ID2)
      Сигнал 0 давления в шинах TPMS RL (ID3)
      Сигнал 0 давления в шинах TPMS RR (ID4)
      Сигнал 0 давления в шинах TPMS SP (ID5)
      Сигнал 0 давления в шинах TPMS
      Сигнал информации 0 блока TPMS
      Сигнал бита 0 запроса отображения TPMS
      Сигнал разброса данных TPMS
      Закладка информации о движении Отображается - - - - A2, B13
      Закладка системы навигации*9 Отображается Вход CAN / локальная шина / GVIF*9 Сигнал навигации Радиоприемник A2, B13
      Закладка аудиосистемы Отображается Вход CAN / локальная шина / GVIF*9 Аудиосигнал Радиоприемник A2, B13
      Закладка указаний по работе с круиз-контролем*4 Отображается Вход CAN - ЭБУ помощи при движении в сборе A2, B13
      Закладка системы предупреждения об уходе с полосы*3, *6 Отображается Вход CAN - Камера системы предупреждения об уходе с полосы A2, B13
      Закладка системы запуска и останова*16 Отображается Вход CAN Сигнал признака режима Eco-run ECM A2, B13
      Закладка сообщений Отображается - - - - A2, B13
      Закладка настроек Отображается - - - - A2, B13
      Положение рычага переключения передач Отображается Вход CAN Сигнал положения P рычага переключения передач ECM A3, B5
      Сигнал положения R рычага переключения передач
      Сигнал положения N рычага переключения передач
      Сигнал положения D рычага переключения передач
      Сигнал переключения передачи
      Сигнал индикатора MODE
      Сигнал включения спортивного режима
      Сигнал диапазона температур трансмиссионной жидкости
      Индикатор переключения передач Отображается Вход CAN Сигнал повышения передачи ECM A3, B5
      Сигнал понижения передачи
      Индикатор SPORT*15 Отображается Вход CAN Встроенный индикатор режима SPORT ECM A3, B6
      Индикатор SPORT S*10 Отображается Вход CAN Сигнал интегрированного спортивного режима ECM A3, B6
      Индикатор SPORT S+*10 Отображается Вход CAN Сигнал контрольной лампы AVS (TEMS) ЭБУ амортизатора A3, B6
      Сигнал интегрированного спортивного режима ECM
      Индикатор ECO/ECO MODE Отображается Вход CAN Сигнал индикатора режима ECO ECM A3, B6
      Контрольная лампа SNOW Отображается Вход CAN Сигнал индикатора ECT SNOW ECM A3, B2
      Контрольная лампа круиз-контроля SET*1, *3 Отображается Вход CAN Сигнал контрольной лампы круиз-контроля SET ECM A3
      Контрольная лампа круиз-контроля SET*1, *4 Отображается Вход CAN Сигнал контрольной лампы круиз-контроля SET ЭБУ помощи при движении в сборе A3
      Главная контрольная лампа круиз-контроля*1, *3 Отображается Вход CAN Сигнал главной контрольной лампы круиз-контроля ECM A3
      Аварийный сигнал круиз-контроля
      Главная контрольная лампа круиз-контроля*1, *4 Отображается Вход CAN Сигнал временных настроек режима контроля дистанции ЭБУ помощи при движении в сборе A3
      Аварийный сигнал круиз-контроля
      Сигнал контрольной лампы работы круиз-контроля
      Главная контрольная лампа радарной системы круиз-контроля*1, *4 Отображается Вход CAN Сигнал временных настроек режима контроля дистанции ЭБУ помощи при движении в сборе A3
      Аварийный сигнал круиз-контроля
      Сигнал контрольной лампы работы круиз-контроля
      Контрольная лампа системы предупреждения об уходе с полосы*1, *6 Отображается Вход CAN Сигнал отображения индикатора Камера системы предупреждения об уходе с полосы A3
      Контрольная лампа системы запуска и останова*1, *16 Отображается Вход CAN Сигнал запроса включения контрольной лампы режима ECO ЭБУ запуска и останова двигателя A3
      Контрольная лампа выключения системы запуска и останова*1, *16 Отображается Вход CAN Сигнал запроса включения контрольной лампы отмены режима Eco ЭБУ запуска и останова двигателя A3
      Температура наружного воздуха Отображается Вход CAN Сигнал индикации температуры окружающего воздуха Блок управления системой кондиционирования в сборе A3, B8, B17
      Сигнал выбора одного из двух вариантов: сигнал датчика соответствует отображаемой температуре окружающего воздуха или на 0,5°C ниже
      Предупреждение об обледенении дороги Отображается Вход CAN Сигнал индикации температуры окружающего воздуха Блок управления системой кондиционирования в сборе A3, B8, B17
      Сигнал выбора одного из двух вариантов: сигнал датчика соответствует отображаемой температуре окружающего воздуха или на 0,5°C ниже
      Телефон (принятый вызов) Отображается Вход CAN / локальная шина / GVIF*9 Сигнал телефона (принятый вызов) Радиоприемник A2, B1, B13
      Данные навигации по направлению*9 Отображается Вход CAN / локальная шина / GVIF*9 Сигнал навигации по направлению Радиоприемник A2, B1, B13
      Индикатор предупреждения о скорости автомобиля*2 Отображается Вход CAN Сигнал скорости автомобиля (SP1) Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения) B5
      Индикатор частоты вращения*2 Отображается Вход CAN Сигнал данных частоты вращения коленчатого вала двигателя ECM B7
      Максимальная частота вращения*2 Отображается Вход CAN Сигнал данных частоты вращения коленчатого вала двигателя ECM B7
      Указание по управлению подвижным ободком щитка приборов*2 Отображается - - - - B11
      Указание для главного выключателя круиз-контроля*4 Отображается Вход CAN Сигнал временных настроек режима контроля дистанции ЭБУ помощи при движении в сборе A2, B8, B13
      Сигнал контроля скорости автомобиля
      Сигнал контрольной лампы круиз-контроля SET
      Аварийный сигнал круиз-контроля
      Сигнал контрольной лампы работы круиз-контроля
      Сигнал предупреждения радарной системы круиз-контроля
      Сигнал переключателя SET/COAST системы круиз-контроля
      Сигнал переключателя возобновления/ускорения системы круиз-контроля
      Сигнал выключателя CANCEL круиз-контроля
      Сигнал контрольной лампы круиз-контроля SET ECM
      Аварийный сигнал круиз-контроля
      Сигнал главной контрольной лампы круиз-контроля
      Рекомендация системы запуска и останова*16 Отображается Вход CAN Сигнал признака режима Eco-run ECM A1, A2, B11, B13, B18
      Сигнал режима ECO ЭБУ запуска и останова двигателя
      Сигнал запроса включения контрольной лампы отмены режима Eco
      Сигнал режима системы кондиционирования при запуске в ЭБУ запуска и останова
      Информационный сигнал (причина запрета) системы запуска и останова
      Информационный сигнал (рекомендация) системы запуска и останова
      ACCESSORY (вспомогательное оборудование) Отображается Вход CAN Сигнал запроса индикации режима автомобиля ЭБУ сертификации (ЭБУ электронного ключа питания в сборе) A1, B12, B15
      IGNITION ON (питание включено) Отображается Вход CAN Сигнал запроса индикации режима автомобиля ЭБУ сертификации (ЭБУ электронного ключа питания в сборе) A1, B12, B15
      CDY-2 Отображается Вход CAN Сигнал режима CDY ECM A2, B1, B13
      CDY-4 Отображается Вход CAN Сигнал режима CDY ECM A2, B1, B13
      Режим активной диагностики системы VGRS*12 Отображается Вход CAN Сигнал запроса для щитка приборов ЭБУ переднего рулевого управления A2, B1, B13
      Adjusting LDA Camera (настройка камеры LDA)*6 Отображается Вход CAN Сигнал отображения текста в режиме регулировки камеры Камера системы предупреждения об уходе с полосы A2, B1, B13
      Adjusting Front Radar Beam (регулировка диаграммы направленности переднего радара)*4 Отображается Вход CAN Сигнал режима проверки для ACC ЭБУ помощи при движении в сборе A2, B1, B13
      BRAKE! (торможение!)*5 Отображается Вход CAN Сигнал предупреждающего сообщения PCS ЭБУ помощи при движении в сборе A2, B1, B13
      Holding in Engine Switch Will Cause an Emergency Engine Stop. (Удерживание выключателя зажигания вызовет аварийный останов двигателя.) Отображается Вход CAN Сигнал предупреждения интеллектуальной системы 2 ЭБУ сертификации (ЭБУ электронного ключа питания в сборе) A2, B1, B13
      To Restart Car, Shift Lever to "N" and Press Engine Switch. (Для перезапуска автомобиля установите рычаг в положение "N" и нажмите выключатель зажигания.) Отображается Вход CAN Сигнал предупреждения интеллектуальной системы 2 ЭБУ сертификации (ЭБУ электронного ключа питания в сборе) A2, B1, B13
      The Engine Has Stopped. (двигатель остановлен.) Please Put Shift Lever into "P". (установите рычаг переключения передач в положение "P".) Отображается Вход CAN Сигнал данных частоты вращения коленчатого вала двигателя ECM A2, B1, B13
      Сигнал положения P рычага переключения передач
      Сигнал положения N рычага переключения передач
      Сигнал скорости автомобиля (SP1) Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
      Сигнал режима ECO ЭБУ запуска и останова двигателя*16
      The Engine Has Stopped. (двигатель остановлен.) Please Stop Your Car in a Safe Place. (остановите автомобиль в безопасном месте.) Отображается Вход CAN Сигнал данных частоты вращения коленчатого вала двигателя ECM A2, B1, B13
      Сигнал положения P рычага переключения передач
      Сигнал положения N рычага переключения передач
      Сигнал скорости автомобиля (SP1) Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
      Сигнал режима ECO ЭБУ запуска и останова двигателя*16
      Dynamic radar cruise control*4 или Lane departure alert*6 warning reminder indicator Отображается Вход CAN Сигнал идентификатора 1 отображения ACC ЭБУ помощи при движении в сборе A2, B1, B13
      Сигнал идентификатора 2 отображения ACC
      Brake Malfunction (Неисправность тормозов) Отображается Вход CAN Сигнал признака управления контрольной лампы состояния тормозной системы Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения) A2, B1, B13
      The Accelerator is Stuck. Please Depress Brake Pedal to Stop Car. (педаль акселератора заклинило. Нажмите педаль тормоза, чтобы остановить автомобиль.) Отображается Вход CAN Сигнал запроса мультиинформационного дисплея BOS ECM A2, B1, B13
      Each door ajar (все двери неплотно закрыты) (во время движения автомобиля) Отображается Вход CAN Сигнал выключателя освещения дверного проема со стороны водителя Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) A2, B1, B13
      Сигнал выключателя освещения проема двери переднего пассажира
      Сигнал выключателя освещения проема правой задней двери
      Сигнал выключателя освещения проема левой задней двери
      Сигнал выключателя освещения проема двери багажного отделения
      Сигнал выключателя освещения проема капота
      Сигнал рулевого колеса
      Сигнал скорости автомобиля (SP1) Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
      Each door ajar (все двери неплотно закрыты) (когда автомобиль остановлен) Отображается Вход CAN Сигнал выключателя освещения дверного проема со стороны водителя Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) A2, B1, B13
      Сигнал выключателя освещения проема двери переднего пассажира
      Сигнал выключателя освещения проема правой задней двери
      Сигнал выключателя освещения проема левой задней двери
      Сигнал выключателя освещения проема двери багажного отделения
      Сигнал выключателя освещения проема капота
      Сигнал рулевого колеса
      Обнаружение объектов системой ультразвуковой локации (отображение изображения)*8 Отображается Вход CAN Сигнал включения индикатора главного выключателя системы ультразвуковой локации ЭБУ предупреждения о недопустимой дистанции A2, B1, B13
      Сигнал запроса включения индикации на консоли
      Сигнал данных для центральной передней зоны
      Сигнал данных для левой передней зоны
      Сигнал данных для правой передней зоны
      Сигнал данных для центральной задней зоны
      Сигнал данных для левой задней зоны
      Сигнал данных для правой задней зоны
      Сигнал запроса диагностики датчика
      Check Park Sonar System (проверьте ультразвуковую парковочную систему)*8 Отображается Вход CAN Сигнал запроса диагностики датчика ЭБУ предупреждения о недопустимой дистанции A2, B1, B13
      Clean Park Sonar (очистите ультразвуковой датчик системы парковки)*8 Отображается Вход CAN Сигнал запроса диагностики датчика ЭБУ предупреждения о недопустимой дистанции A2, B1, B13
      Auto Power OFF to Conserve Battery (автоматическое выключение питания для экономии энергии аккумуляторной батареи) Отображается Вход CAN Сигнал предупреждения интеллектуальной системы 2 ЭБУ сертификации (ЭБУ электронного ключа питания в сборе) A2, B1, B13
      Shift to P position when parked (для постановки на стоянку переключитесь в положение P) Отображается Вход CAN Сигнал предупреждения интеллектуальной системы 2 ЭБУ сертификации (ЭБУ электронного ключа питания в сборе) A2, B1, B13
      EPS Failure. Steering Wheel Harder to Turn. (Для поворота рулевого колеса требуется большее усилие.) Отображается Вход CAN Сигнал запроса мультиинформационного дисплея ЭБУ рулевого управления с усилителем A2, B1, B13
      Voltage Abnormality. (Ненормальное напряжение.) Steering Wheel Harder to Turn. (Для поворота рулевого колеса требуется большее усилие.) Отображается Вход CAN Сигнал запроса мультиинформационного дисплея ЭБУ рулевого управления с усилителем A2, B1, B13
      Check Power Steering System (проверьте усилитель рулевого управления) Отображается Вход CAN Сигнал запроса мультиинформационного дисплея ЭБУ рулевого управления с усилителем A2, B1, B13
      Release Parking Brake Отображается Вход CAN Сигнал выключателя стояночного тормоза Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) A2, B1, B13
      Сигнал скорости автомобиля (SP1) Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
      Key not Detected (ключ не обнаружен) Отображается Вход CAN Сигнал предупреждения интеллектуальной системы 1 ЭБУ сертификации (ЭБУ электронного ключа питания в сборе) A2, B1, B13
      1st Gear not Available due to slippery road surface (1-я передача не включается из-за скользкой дорожной поверхности) Отображается Вход CAN Сигнал признака блокировки диапазона для низкой передачи ECM A2, B1, B13
      Speed Limit Exceeded (превышение предела скорости)*19 Отображается Вход CAN Сигнал скорости автомобиля (SP1) Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения) A2, B1, B13
      Check SRS Airbag System (проверьте систему подушек безопасности SRS) Отображается Вход CAN Сигнал запроса управления контрольной лампой SRS Блок управления системы SRS A2, B1, B13
      Check ABS (проверьте АБС) Отображается Вход CAN Сигнал признака управления контрольной лампы ABS Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения) A2, B1, B13
      Engine Coolant High Temperature (Высокая температура охлаждающей жидкости двигателя) Отображается Вход CAN Сигнал температуры охлаждающей жидкости ECM A2, B1, B13
      Clean Radar Sensor (очистите датчик радара)*4 Отображается Вход CAN Аварийный сигнал круиз-контроля ЭБУ помощи при движении в сборе A2, B1, B13
      Сигнал обнаружения загрязнения датчика
      Cruise Control not available (режим круиз-контроля недоступен)*4 Отображается Вход CAN Аварийный сигнал круиз-контроля ЭБУ помощи при движении в сборе A2, B1, B13
      Сигнал обнаружения загрязнения датчика
      Сигнал определения плохой погоды
      LDA not available (система LDA недоступна)*6 Отображается Вход CAN Сигнал отображения текстового сообщения о временной неработоспособности Камера системы предупреждения об уходе с полосы A2, B1, B13
      Check Entry & Start System (проверьте систему посадки и запуска) Отображается Вход CAN Сигнал предупреждения интеллектуальной системы 1 ЭБУ сертификации (ЭБУ электронного ключа питания в сборе) A2, B1, B13
      BSM not available (система BSM недоступна)*13 Отображается Вход CAN Сигнал состояния модуля BSD Левый датчик системы контроля слепых зон A2, B1, B13
      Check Cruise Control System (проверьте систему круиз-контроля)*3 Отображается Вход CAN Аварийный сигнал круиз-контроля ECM A2, B1, B13
      Check Cruise Control System (проверьте систему круиз-контроля)*4 Отображается Вход CAN Аварийный сигнал круиз-контроля ЭБУ помощи при движении в сборе A2, B1, B13
      Сигнал прекращения удержания
      Check LDA System (проверьте систему LDA)*6 Отображается Вход CAN Сигнал отображения текстового сообщения о неисправности Камера системы предупреждения об уходе с полосы A2, B1, B13
      Extended Prolongs Smart Stop and Reduces AC Output (длительный режим продлевает работу интеллектуального останова и уменьшает мощность системы кондиционирования)*16 Отображается Вход CAN Сигнал режима системы кондиционирования при запуске в ЭБУ запуска и останова ЭБУ запуска и останова двигателя A2, B1, B13
      Standard Balances Smart Stop and AC Output (стандартный режим уравновешивает работу интеллектуального останова и мощность системы кондиционирования)*16 Отображается Вход CAN Сигнал режима системы кондиционирования при запуске в ЭБУ запуска и останова ЭБУ запуска и останова двигателя A2, B1, B13
      Check PCS System (проверьте систему PCS)*5 Отображается Вход CAN Сигнал отображения текстового сообщения о неисправности PCS ЭБУ помощи при движении в сборе A2, B1, B13
      Check BSM System (проверьте систему BSM)*13 Отображается Вход CAN Сигнал состояния модуля BSD Левый датчик системы контроля слепых зон A2, B1, B13
      Engine Oil Pressure Low (Низкое давление моторного масла) Отображается Вход CAN Сигнал запроса на запрещение включения контрольной лампы давления моторного масла ЭБУ запуска и останова двигателя*16 A2, B1, B13
      Запрос сигнала контрольной лампы низкого давления моторного масла*18 ECM
      Сигнал данных частоты вращения коленчатого вала двигателя
      Шина прямой связи Сигнал давления моторного масла Контактный датчик давления моторного масла в сборе*24
      Transmission Fluid High Temperature (высокая температура трансмиссионной жидкости) Отображается Вход CAN Сигнал предупреждения о температуре масла AT ECM A2, B1, B13
      Check VGRS System (проверьте систему VGRS)*12 Отображается Вход CAN Сигнал запроса для щитка приборов ЭБУ переднего рулевого управления A2, B1, B13
      Сигнал стартера ECM*17
      Сигнал пуска двигателя вручную ЭБУ запуска и останова двигателя*16
      POP UP HOOD Activated. (Приведен в действие АКТИВНЫЙ КАПОТ.) Отображается Вход CAN Сигнал запроса включения контрольной лампы системы защиты пешеходов Блок управления системы SRS A2, B1, B13
      POP UP HOOD Failure. (Отказ АКТИВНОГО КАПОТА.) Отображается Вход CAN Сигнал запроса включения контрольной лампы системы защиты пешеходов Блок управления системы SRS A2, B1, B13
      LDA System is Unavailable Below 50 km/h.*6 Отображается Вход CAN Сигнал отображения текстового сообщения о ненормальной скорости Камера системы предупреждения об уходе с полосы A2, B1, B13
      LDA System is Unavailable Below 32 MPH (система LDA недоступна при скорости менее 32 миль в час).*6 Отображается Вход CAN Сигнал отображения текстового сообщения о ненормальной скорости Камера системы предупреждения об уходе с полосы A2, B1, B13
      LDA System is Unavailable at this Speed. (Система LDA при этой скорости недоступна.)*6 Отображается Вход CAN Сигнал отображения текстового сообщения о ненормальной скорости Камера системы предупреждения об уходе с полосы A2, B1, B13
      Dynamic radar cruise control*4 или Lane departure alert*6 indicator Отображается Вход CAN Сигнал идентификатора 1 отображения ACC ЭБУ помощи при движении в сборе A2, B1, B13
      Сигнал идентификатора 2 отображения ACC
      Сигнал символа белой линии с левой стороны Камера системы предупреждения об уходе с полосы
      Сигнал символа белой линии с правой стороны
      Stop & Start System Malfunction Visit Your Dealer (неисправность системы запуска и останова, обратитесь к дилеру)*16 Отображается Вход CAN Информационный сигнал системы запуска и останова (неисправность системы) ЭБУ запуска и останова двигателя A2, B1, B13
      Engine Stopped, Steering Wheel Harder to Turn. (Двигатель остановлен, для поворота рулевого колеса требуется большее усилие.) Отображается Вход CAN Сигнал запроса мультиинформационного дисплея ЭБУ рулевого управления с усилителем A2, B1, B13
      Turn power OFF (выключите питание) Отображается Вход CAN Сигнал предупреждения интеллектуальной системы 2 ЭБУ сертификации (ЭБУ электронного ключа питания в сборе) A2, B1, B13
      Key detected in vehicle (в автомобиле обнаружен ключ) Отображается Вход CAN Сигнал предупреждения интеллектуальной системы 3 ЭБУ сертификации (ЭБУ электронного ключа питания в сборе) A2, B1, B13
      Turn Light Off (выключите освещение) Отображается Вход CAN Сигнал выключателя освещения дверного проема со стороны водителя Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) A2, B1, B13
      Сигнал состояния системы освещения
      Moon Roof opened (люк открыт)*14 Отображается Вход CAN Сигнал предупреждения о незакрытом люке Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) A2, B1, B13
      Window opened (открыто окно) Отображается Вход CAN Сигнал запроса предупреждения об открытом окне с электрическим стеклоподъемником Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) A2, B1, B13
      Window / Moon Roof opened (открыто окно / открыт люк)*14 Отображается Вход CAN Сигнал запроса предупреждения об открытом окне с электрическим стеклоподъемником Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) A2, B1, B13
      Сигнал предупреждения о незакрытом люке
      Depress brake pedal, touch engine switch with key (нажмите педаль тормоза, приложите ключ к выключателю зажигания) Отображается Вход CAN Сигнал предупреждения интеллектуальной системы 1 ЭБУ сертификации (ЭБУ электронного ключа питания в сборе) A2, B1, B13
      Depress brake pedal and push engine switch to start (нажмите педаль тормоза, а затем нажмите на выключатель зажигания для запуска двигателя) Отображается Вход CAN Сигнал предупреждения интеллектуальной системы 3 ЭБУ сертификации (ЭБУ электронного ключа питания в сборе) A2, B1, B13
      The Accelerator is Stuck. Please Check the Accelerator. (Проверьте педаль акселератора.) Отображается Вход CAN Сигнал запроса мультиинформационного дисплея BOS ECM A2, B1, B13
      Steering lock active (включена блокировка рулевого управления) Отображается Вход CAN Сигнал предупреждения интеллектуальной системы 1 ЭБУ сертификации (ЭБУ электронного ключа питания в сборе) A2, B1, B13
      Brake Override System Failure. (Отказ системы принудительного включения тормозов.) Отображается Вход CAN Сигнал запроса мультиинформационного дисплея BOS ECM A2, B1, B13
      Key Battery Low (батарея ключа разряжена) Отображается Вход CAN Сигнал предупреждения интеллектуальной системы 1 ЭБУ сертификации (ЭБУ электронного ключа питания в сборе) A2, B1, B13
      Engine Oil Level Low (низкий уровень моторного масла) Отображается Вход CAN Сигнал температуры охлаждающей жидкости ECM A2, B1, B13
      Шина прямой связи Сигнал уровня моторного масла Датчик уровня моторного масла
      Check Headlight System (проверьте систему фар) Отображается Вход CAN Сигнал индикатора интеллектуальной системы переключения света фар*7 Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) A2, B1, B13
      Сигнал индикатора светодиодных фар*21
      Сигнал индикатора системы управления уровнем фар ЭБУ системы управления уровнем фар
      Сигнал стартера ECM*17
      Сигнал пуска двигателя вручную ЭБУ запуска и останова двигателя*16
      Both Accelerator and Brake Pedals Are Depressed. (Одновременно нажаты педали тормоза и акселератора.) Отображается Вход CAN Сигнал запроса мультиинформационного дисплея BOS ECM A2, B1, B13
      Контрольная лампа системы предупреждения о ненадлежащем давлении в шинах Отображается Вход CAN Сигнал бита 0 запроса отображения TPMS Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) A2, B1, B13
      Check VGRS System (проверьте систему VGRS)*12 Отображается Вход CAN Сигнал запроса для щитка приборов ЭБУ переднего рулевого управления A2, B1, B13
      Washer Fluid Low (низкий уровень жидкости стеклоомывателя) Отображается Вход Шина прямой связи Сигнал уровня жидкости стеклоомывателя Датчик аварийного уровня в сборе A2, B1, B13
      Низкий уровень топлива Отображается Вход Шина прямой связи Сигнал уровня топлива

      • Датчик уровня топлива в сборе

      • Датчик уровня топлива № 2 в сборе

      		 A2, B1, B13
      TRC OFF (TRC выключена) Отображается Вход CAN Сигнал контрольной лампы TRC OFF Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения) A2, B1, B13
      Сигнал стартера ECM*17
      Сигнал пуска двигателя вручную ЭБУ запуска и останова двигателя*16
      Oil Maintenance Required Soon*20 (вскоре потребуется замена моторного масла) Отображается Вход CAN Сигнал контрольной лампы замены моторного масла 2 ECM A2, B1, B13
      - Выход CAN Сигнал сброса системы контроля состояния моторного масла 2 ECM
      Injector Maintenance required soon (скоро потребуется обслуживание форсунок)*22 Отображается Вход CAN Сигнал индикатора замены форсунок ECM A2, B1, B13
      Oil Maintenance Required Visit Your Dealer (требуется замена масла, обратитесь к дилеру)*20 Отображается Вход CAN Сигнал контрольной лампы замены моторного масла 2 ECM A2, B1, B13
      - Выход CAN Сигнал сброса системы контроля состояния моторного масла 2 ECM
      Injector Maintenance required*22 Отображается Вход CAN Сигнал индикатора замены форсунок ECM A2, B1, B13
      Turn on the high beam to activate AHB System (Включите фары дальнего света для приведения в действие системы AHB)*7 Отображается Вход CAN Сигнал рекомендации интеллектуальной системы переключения света фар Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) A2, B1, B13
      Depress brake pedal and push engine switch to start (нажмите педаль тормоза, а затем нажмите на выключатель зажигания для запуска двигателя) Отображается Вход CAN Сигнал предупреждения интеллектуальной системы 1 ЭБУ сертификации (ЭБУ электронного ключа питания в сборе) A2, B1, B13
      VSC System Switched Off. (Система VSC выключена.) Pre-crash Brake System Disengaged" (система предаварийного включения тормозов выключена)."*5 Отображается Вход CAN Сигнал отображения текстового сообщения о временной неработоспособности PB ЭБУ помощи при движении в сборе A2, B1, B13
      Сигнал контрольной лампы VSC OFF Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
      PCS temporarily not available (PCS временно неработоспособна)*5 Отображается Вход CAN Сигнал отображения текстового сообщения о временной неработоспособности PCS ЭБУ помощи при движении в сборе A2, B1, B13
      Operation of Electrical Items Restricted. (Работа электрических устройств ограничена.) Отображается Вход CAN Сигнал предупреждения ограничения нагрузки системы кондиционирования Блок управления системой кондиционирования в сборе A2, B1, B13
      Theft Sensor OFF*23 Отображается Вход CAN Сигнал индикации состояния датчика проникновения Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) A2, B1, B13
      Theft Sensor ON*23 Отображается Вход CAN Сигнал индикации состояния датчика проникновения Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) A2, B1, B13

      • *1: кроме моделей с комплектацией F SPORT

      • *2: для моделей с комплектацией F SPORT

      • *3: Для моделей без динамической радарной системы круиз-контроля

      • *4: Для моделей с динамической радарной системой круиз-контроля

      • *5: для моделей с предаварийной системой безопасности

      • *6: для моделей с системой предупреждения об уходе с полосы

      • *7: для моделей с системой автоматического включения дальнего света

      • *8: для моделей с сенсорной системой помощи при парковке LEXUS

      • *9: для моделей с системой навигации

      • *10: для моделей с системой регулируемой адаптивной подвески

      • *11: для моделей с системой предупреждения о ненадлежащем давлении в шинах с отображением давления в шинах

      • *12: для моделей с рулевым управлением с переменным передаточным числом

      • *13: для моделей с системой контроля слепых зон

      • *14: для моделей с люком

      • *15: для моделей без системы регулируемой адаптивной подвески

      • *16: для моделей с системой запуска и останова

      • *17: Для моделей без системы запуска и останова

      • *18: для моделей с 8AR-FTS

      • *19: для моделей с системой предупреждения о превышении скорости

      • *20: для моделей с функцией напоминания о необходимости замены масла

      • *21: Для моделей со светодиодными фарами

      • *22: для моделей с функцией напоминания о необходимости технического обслуживания топливной форсунки

      • *23: для моделей с противоугонной системой

      • *24: для моделей с 2GR-FSE

      • *25: для моделей с 8AR-FTS с указателем давления наддува

    4. Зуммер

      Параметр / Устройство Условие Вход/выход Линия передачи данных Сигнал Устройство
      Зуммер уведомления о перезапуске во время движения Непрерывно издает звуковой сигнал Вход CAN Сигнал предупреждения интеллектуальной системы 2 ЭБУ сертификации (ЭБУ электронного ключа питания в сборе)
      Зуммер предупреждения об управлении выключателем зажигания во время движения Издает прерывистый звуковой сигнал Вход CAN Сигнал запроса прерывистого включения зуммера управления переключателем ЭБУ сертификации (ЭБУ электронного ключа питания в сборе)
      Зуммер предупреждения о непристегнутом ремне безопасности (для водителя) Издает прерывистый звуковой сигнал (не более 5 раз) Вход CAN Сигнал выключателя ремня безопасности водителя Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
      Подает один сигнал / звучит прерывисто Вход CAN Сигнал выключателя пряжки ремня безопасности сиденья водителя Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
      Сигнал выключателя стояночного тормоза
      Сигнал положения P рычага переключения передач ECM
      Сигнал положения R рычага переключения передач
      Сигнал скорости автомобиля (SP1) Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
      Зуммер предупреждения о непристегнутом ремне безопасности (для переднего пассажира) Подает один сигнал / звучит прерывисто Вход CAN Сигнал выключателя стояночного тормоза Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
      Сигнал положения P рычага переключения передач ECM
      Сигнал положения R рычага переключения передач
      Сигнал скорости автомобиля (SP1) Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
      Шина прямой связи Сигнал состояния выключателя пряжки ремня безопасности переднего пассажира Замок ремня безопасности правого переднего сиденья*11
      Замок ремня безопасности левого переднего сиденья*12
      Сигнал наличия пассажира на сиденье переднего пассажира Подушка раздельного переднего сиденья (датчик присутствия пассажира)
      Зуммер предупреждения о непристегнутом ремне безопасности (для заднего сиденья)*3 Издает прерывистый звуковой сигнал Вход CAN Сигнал положения P рычага переключения передач ECM
      Сигнал положения R рычага переключения передач
      Сигнал выключателя освещения проема правой задней двери Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
      Сигнал выключателя освещения проема левой задней двери
      Сигнал скорости автомобиля (SP1) Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
      Шина прямой связи Сигнал выключателя пряжки ремня безопасности левого заднего сиденья

      • Левый замок ремня безопасности заднего сиденья с центральным ремнем в сборе*4

      • Замок ремня безопасности левого заднего сиденья № 1 в сборе*5
      Сигнал выключателя пряжки центрального ремня безопасности заднего сиденья
      Сигнал выключателя пряжки правого ремня безопасности заднего сиденья Замок ремня безопасности правого заднего сиденья № 1 в сборе
      Зуммер уведомления об откате автомобиля (ШАГ 1) Непрерывно издает звуковой сигнал Вход CAN Сигнал данных частоты вращения коленчатого вала двигателя ECM
      Сигнал положения P рычага переключения передач
      Сигнал положения N рычага переключения передач
      Сигнал скорости автомобиля (SP1) Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
      Сигнал режима ECO ЭБУ запуска и останова двигателя*2
      Зуммер уведомления об откате автомобиля (ШАГ 2) Непрерывно издает звуковой сигнал Вход CAN Сигнал данных частоты вращения коленчатого вала двигателя ECM
      Сигнал положения P рычага переключения передач
      Сигнал положения N рычага переключения передач
      Сигнал скорости автомобиля (SP1) Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
      Сигнал режима ECO ЭБУ запуска и останова двигателя*2
      Зуммер предупреждения о низком уровне тормозной жидкости Издает прерывистый звуковой сигнал Вход CAN Сигнал скорости автомобиля (SP1) Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
      Прямое соединение Сигнал датчика уровня тормозной жидкости Бачок главного цилиндра тормозной системы в сборе (датчик уровня тормозной жидкости)
      Зуммер предупреждения о давлении моторного масла Издает прерывистый звуковой сигнал Вход CAN Сигнал запроса на запрещение включения контрольной лампы давления моторного масла ЭБУ запуска и останова двигателя*2
      Запрос сигнала контрольной лампы низкого давления моторного масла*7 ECM
      Сигнал данных частоты вращения коленчатого вала двигателя
      Сигнал скорости автомобиля (SP1) Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
      Шина прямой связи Сигнал давления моторного масла Контактный датчик давления моторного масла в сборе*8
      Предупредительный звуковой сигнал EPS Издается 1 звуковой сигнал Вход CAN Сигнал запроса включения зуммера для щитка приборов ЭБУ рулевого управления с усилителем
      Зуммер предупреждения о температуре охлаждающей жидкости двигателя Издается 1 звуковой сигнал Вход CAN Сигнал температуры охлаждающей жидкости ECM
      Зуммер электронного ключа зажигания Издает прерывистый звуковой сигнал Вход CAN Сигнал запроса прерывистого включения зуммера щитка приборов ЭБУ сертификации (ЭБУ электронного ключа питания в сборе)
      Издает прерывистый звуковой сигнал (не более 9 раз) Вход CAN Сигнал запроса прерывистого включения зуммера щитка приборов (интервал 0,7 с)
      Непрерывно издает звуковой сигнал Вход CAN Сигнал запроса непрерывного включения зуммера щитка приборов
      Издается 1 звуковой сигнал Вход CAN Сигнал запроса однократного включения зуммера щитка приборов
      Предупредительный зуммер системы запуска и останова*2 Непрерывно издает звуковой сигнал Вход CAN Сигнал запроса включения зуммера ЭБУ запуска и останова двигателя
      Мультиинформационный дисплей и предупредительный зуммер Издается 1 звуковой сигнал Вход CAN Сигнал предупреждения мультиинформационного дисплея Соответствующие ЭБУ
      Шина прямой связи
      Зуммер отключения радарной системы круиз-контроля на низкой скорости*1 Подает два звуковых сигнала Вход CAN Сигнал запроса включения зуммера отключения системы при низкой скорости ЭБУ помощи при движении в сборе
      Зуммер завершения идентификации ключа иммобилайзера Издается 1 звуковой сигнал Вход CAN Сигнал завершения идентификации ключа иммобилайзера ЭБУ сертификации (ЭБУ электронного ключа питания в сборе)
      Зуммер предупреждения о превышении скорости*6

      Издает прерывистый звуковой сигнал

      (Не более 6 раз)

      		 Вход CAN Сигнал скорости автомобиля (SP1) Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
      Зуммер предупреждения о движении с включенным стояночным тормозом Издает прерывистый звуковой сигнал Вход CAN Сигнал выключателя стояночного тормоза Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
      Сигнал скорости автомобиля (SP1) Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
      Зуммер предупреждения о движении с неплотно закрытой дверью Издает прерывистый звуковой сигнал Вход CAN Сигнал выключателя освещения дверного проема со стороны водителя Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
      Сигнал выключателя освещения проема двери переднего пассажира
      Сигнал выключателя освещения проема правой задней двери
      Сигнал выключателя освещения проема левой задней двери
      Сигнал выключателя освещения проема двери багажного отделения
      Сигнал выключателя освещения проема капота
      Сигнал скорости автомобиля (SP1) Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
      Зуммер отклонения спортивного режима переключения передач Подает два звуковых сигнала Вход CAN Сигнал зуммера блокировки ECM
      Зуммер оповещения о невыключенном освещении Непрерывно издает звуковой сигнал Вход CAN Сигнал состояния системы освещения Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
      Сигнал выключателя освещения дверного проема со стороны водителя
      Зуммер выключателя проблескового режима указателя поворота Издает прерывистый звуковой сигнал Вход Шина прямой связи Сигнал переключателя левого указателя поворота Переключатель стеклоочистителя ветрового стекла в сборе
      Сигнал переключателя правого указателя поворота
      Сигнал выключателя аварийной сигнализации Панель управления системой кондиционирования в сборе

      • *1: для моделей с динамической радарной системой круиз-контроля

      • *2: для моделей с системой запуска и останова

      • *3: для моделей с функцией предупреждения о непристегнутых ремнях безопасности задних сидений

      • *4: для моделей с нерегулируемыми сиденьями

      • *5: для моделей со складывающимися сиденьями

      • *6: для моделей с системой предупреждения о превышении скорости

      • *7: для моделей с 8AR-FTS

      • *8: для моделей с 2GR-FSE

    5. Прочие

      Параметр / Устройство Условие Вход/выход Линия передачи данных Сигнал Устройство
      Подсветка щитка приборов Уровень подсветки Вход CAN Сигнал данных об освещенности Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
      Сигнал автоматического переключателя света фар
      Сигнал запроса включения задних фонарей
      Сигнал состояния парковки
      Сигнал запроса включения освещения панели
      Шина прямой связи Сигнал уровня освещенности Переключатель TRIP
      - Выход CAN Сигнал включения реостата Соответствующие ЭБУ
      Сигнал выключения подсветки салона
      Сигнал выключения задних фонарей
      Шина прямой связи Выходной сигнал уровня освещенности

  3. БЛОК-СХЕМА МУЛЬТИИНФОРМАЦИОННОГО ДИСПЛЕЯ

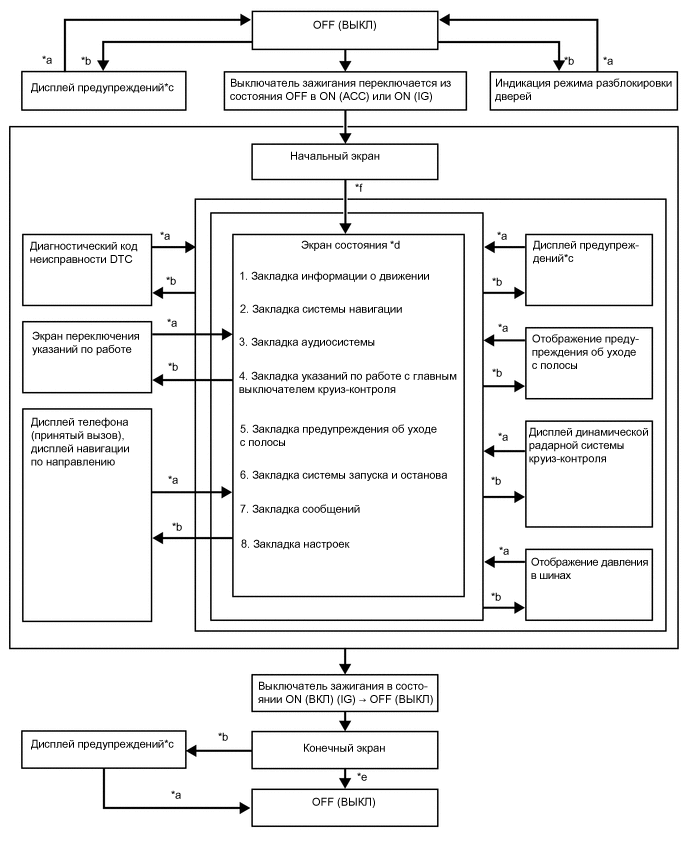

    1. Блок-схема мультиинформационного дисплея (кроме моделей в комплектации F SPORT)

      A01MYGJC09
      *a Условия не выполняются *b Условия выполняются
      *c При выдаче нескольких запросов на индикацию информация отображается последовательно. *d Экран или параметры выбираются с помощью переключателя на рулевом колесе.
      *e В течение некоторого времени после выключения зажигания отображаются показания одометра. *f После включения зажигания (IG)

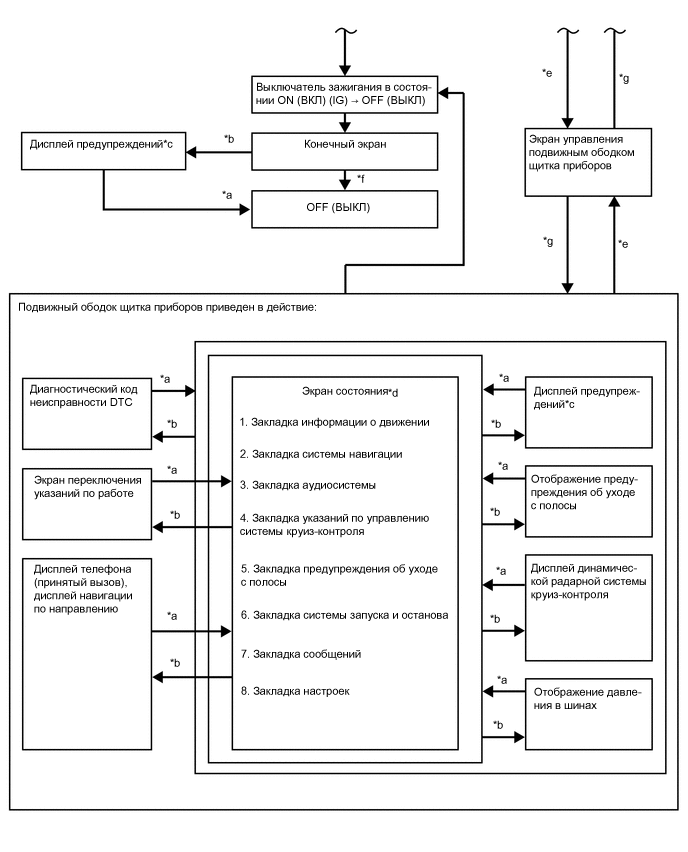

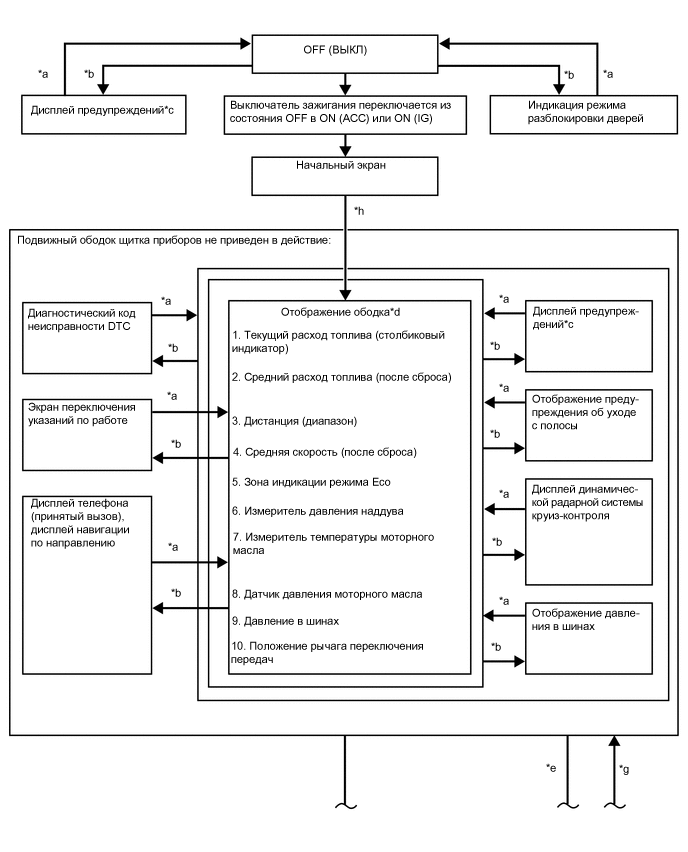

    2. Блок-схема мультиинформационного дисплея (для моделей в комплектации F SPORT)

      A01MYV9E06
      A01MZ2AC09
      *a Условия не выполняются *b Условия выполняются
      *c При выдаче нескольких запросов на индикацию информация отображается последовательно. *d Экран или параметры выбираются с помощью переключателя на рулевом колесе.
      *e Нажатие переключателя TOP (вверх) *f В течение некоторого времени после выключения зажигания отображаются показания одометра.
      *g Приведен в действие подвижный ободок щитка приборов *h После включения зажигания (IG)

  4. ОПИСАНИЕ ПРЕДУПРЕЖДАЮЩЕЙ ИНДИКАЦИИ

    Приоритет Название системы / (функция автомобиля)

    Главная контрольная лампа аварийного состояния

    ○: Загорается

    ●: Мигает

    		 Зуммер(*1) Дисплей Уровень
    1 (Режим динамометрического стенда) - - CDY-2 Предостережение
    - - CDY-4 Предостережение
    Система рулевого управления с переменным передаточным числом - - VGRS Test Mode (режим проверки VGRS) Предостережение
    Система предупреждения об уходе с полосы - - Adjusting LDA Camera (регулировка камеры системы предупреждения об уходе с полосы) Предостережение
    Динамическая радарная система круиз-контроля - - Adjusting Front Radar Beam (регулировка диаграммы направленности переднего радара) Предостережение
    Предаварийная система безопасности - - BRAKE! (торможение!) Предупреждение
    Система посадки и запуска ● * Holding in Engine Switch Will Cause an Emergency Engine Stop. (Удерживание выключателя зажигания вызовет аварийный останов двигателя.) Предупреждение
    ● * To Restart Car, Shift Lever to "N" and Press Engine Switch. (Для перезапуска автомобиля установите рычаг в положение "N" и нажмите выключатель зажигания.) Предостережение
    ● * The Engine Has Stopped. (двигатель остановлен.) Please Put Shift Lever into "P". (установите рычаг переключения передач в положение "P".) Предостережение
    (предупреждение об откате автомобиля) ● * The Engine Has Stopped. (двигатель остановлен.) Please Stop Your Car in a Safe Place. (остановите автомобиль в безопасном месте.) Предостережение
    ● * To Restart Car, Shift Lever to "N" and Press Engine Switch. (Для перезапуска автомобиля установите рычаг в положение "N" и нажмите выключатель зажигания.) Предостережение
    2 Динамическая радарная система круиз-контроля или система предупреждения об уходе с полосы - - Предупреждающий индикатор динамической радарной системы круиз-контроля или системы предупреждения об уходе с полосы -
    Система курсовой устойчивости ● ○ Brake Malfunction (Неисправность тормозов) Предупреждение
    Brake override system (Система принудительного включения тормозов) ● ○ The Accelerator is Stuck. Please Depress Brake Pedal to Stop Car. (педаль акселератора заклинило. Нажмите педаль тормоза, чтобы остановить автомобиль.) Предостережение
    3 (Предупреждение о состоянии всех дверей (автомобиль движется)) ● * Each door ajar (все двери неплотно закрыты) (во время движения автомобиля) Предостережение
    (Предупреждение о состоянии всех дверей (автомобиль неподвижен)) - - Each door ajar (все двери неплотно закрыты) (когда автомобиль остановлен) Предостережение
    Сенсорная система помощи при парковке LEXUS - - Обнаружение объектов системой ультразвуковой локации (отображение изображения) Предостережение
    ○ - Check Park Sonar System (проверьте ультразвуковую парковочную систему) Предостережение
    ○ - Clean Park Sonar (очистите ультразвуковой датчик системы парковки) Предостережение
    4 Система посадки и запуска - * Auto Power OFF to Conserve Battery (автоматическое выключение питания для экономии энергии аккумуляторной батареи) Предостережение
    5 Система посадки и запуска ● ○ Shift to P position when parked (для постановки на стоянку переключитесь в положение P) Предостережение
    Система рулевого управления с усилителем ○ * EPS Failure. Steering Wheel Harder to Turn. (Для поворота рулевого колеса требуется большее усилие.) Предостережение
    ○ * Voltage Abnormality. (Ненормальное напряжение.) Steering Wheel Harder to Turn. (Для поворота рулевого колеса требуется большее усилие.) Предостережение
    ○ * Check Power Steering System (проверьте усилитель рулевого управления) Предостережение
    (Стояночный тормоз) ● * Release Parking Brake (отпустите стояночный тормоз) Предостережение
    Система посадки и запуска ● * Key not Detected (ключ не обнаружен) Предостережение
    6 Система автоматической трансмиссии ○ * 1st Gear not Available due to slippery road surface (1-я передача не включается из-за скользкой дорожной поверхности) Предостережение
    7 (спидометр) ● * Speed Limit Exceeded (превышена предельная скорость) Предостережение
    8 Система подушек безопасности ○ ○ Check SRS Airbag System (проверьте систему подушек безопасности SRS) Предостережение
    Система курсовой устойчивости - ○ Check ABS (проверьте АБС) Предостережение
    Система SFI ○ * Engine Coolant High Temperature (Высокая температура охлаждающей жидкости двигателя) Предостережение
    Динамическая радарная система круиз-контроля ○ ○ Clean Radar Sensor (очистите датчик радара) Предостережение
    ○ ○ Cruise Control not available (режим круиз-контроля недоступен) Предостережение
    Система предупреждения об уходе с полосы ○ ○ LDA not available (Система предупреждения об уходе с полосы недоступна) Предостережение
    Система посадки и запуска ● * Check Entry & Start System (проверьте систему посадки и запуска) Предостережение
    Система контроля слепых зон ○ ○ BSM not available (BSM недоступна) Предостережение
    Динамическая радарная система круиз-контроля, система круиз-контроля ○ ○ Check Cruise Control System (проверьте систему круиз-контроля) Предостережение
    Система предупреждения об уходе с полосы ○ ○ Check LDA System (Проверьте систему предупреждения об уходе с полосы) Предостережение
    Система запуска и останова - - Extended Prolongs Smart Stop and Reduces AC Output (длительный режим продлевает работу интеллектуального останова и уменьшает мощность системы кондиционирования) Рекомендация
    - - Standard Balances Smart Stop and AC Output (стандартный режим уравновешивает работу интеллектуального останова и мощность системы кондиционирования) Рекомендация
    Предаварийная система безопасности ○ ○ Check PCS System (проверьте систему PCS) Предостережение
    Система контроля слепых зон ○ ○ Check BSM System (проверьте систему BSM) Предостережение
    (Контактный датчик давления моторного масла) ○ * Engine Oil Pressure Low (Низкое давление моторного масла) Предостережение
    Система автоматической трансмиссии ○ ○ Transmission Fluid High Temperature (высокая температура трансмиссионной жидкости) Предостережение
    Система рулевого управления с переменным передаточным числом ○ ○ Check VGRS System (проверьте систему VGRS) Предостережение
    Система подушек безопасности ○ ○ POP UP HOOD Activated. (Приведен в действие АКТИВНЫЙ КАПОТ.) Предостережение
    ○ ○ POP UP HOOD Failure. (Отказ АКТИВНОГО КАПОТА.) Предостережение
    Система предупреждения об уходе с полосы - - LDA System is Unavailable Below 50 km/h (система LDA недоступна при скорости менее 50 км/час). Рекомендация
    - - LDA System is Unavailable Below 32 MPH (система LDA недоступна при скорости менее 32 миль в час). Рекомендация
    - - LDA System is Unavailable at this Speed. (система LDA при этой скорости недоступна.) Рекомендация
    9 Динамическая радарная система круиз-контроля или система предупреждения об уходе с полосы - - Индикатор динамической радарной системы круиз-контроля или системы предупреждения об уходе с полосы -
    Система запуска и останова ○ ○ Stop & Start System Malfunction Visit Your Dealer (неисправность системы запуска и останова, обратитесь к дилеру) Предостережение
    Система рулевого управления с усилителем ○ * Engine Stopped, Steering Wheel Harder to Turn. (Двигатель остановлен, для поворота рулевого колеса требуется большее усилие.) Предостережение
    Система посадки и запуска ● * Turn power OFF (выключите питание) Предостережение
    ● * Key detected in vehicle (в автомобиле обнаружен ключ) Предостережение
    Система освещения ● * Turn Light Off (выключите освещение) Предостережение
    Система люка ● ○ Moon Roof Opened (люк открыт) Предостережение
    Система управления электрическими стеклоподъемниками ● ○ Window opened (открыто окно) Предостережение
    Система электрических стеклоподъемников или система люка ● ○ Window/Moon Roof opened (открыто окно/люк) Предостережение
    Система посадки и запуска ● * Depress brake pedal, touch engine switch with key (нажмите педаль тормоза, приложите ключ к выключателю зажигания) Предостережение
    - -/* Depress brake pedal and push engine switch to start (нажмите педаль тормоза, а затем нажмите на выключатель зажигания для запуска двигателя) Предостережение
    Brake override system (Система принудительного включения тормозов) ● ○ The Accelerator is Stuck. Please Check the Accelerator. (Проверьте педаль акселератора.) Предостережение
    Система блокировки рулевого управления ● * Steering lock active (включена блокировка рулевого управления) Предостережение
    10 Brake override system (Система принудительного включения тормозов) ○ ○ Brake Override System Failure. (Отказ системы принудительного включения тормозов.) Предостережение
    11 Система посадки и запуска ○ * Key Battery Low (батарея ключа разряжена) Предостережение
    (Датчик уровня моторного масла) ○ ○ Engine Oil Level Low (низкий уровень моторного масла) Предостережение
    Система освещения, автоматическая система управления уровнем фар или система автоматического включения дальнего света ○ ○ Check Headlight System (проверьте систему фар) Предостережение
    Brake override system (Система принудительного включения тормозов) ● - Both Accelerator and Brake Pedals Are Depressed. (Одновременно нажаты педали тормоза и акселератора.) Рекомендация
    Система предупреждения о ненадлежащем давлении в шинах - - Контрольная лампа системы предупреждения о ненадлежащем давлении в шинах Рекомендация
    12 Система рулевого управления с переменным передаточным числом ○ - Check VGRS System (проверьте систему VGRS) Предостережение
    (Датчик аварийного уровня в сборе) - - Washer Fluid Low (низкий уровень жидкости стеклоомывателя) Рекомендация

    (Датчик уровня топлива в сборе)

    (Датчик уровня топлива № 2 в сборе)

    		 - - Fuel Low (низкий уровень топлива) Рекомендация
    Система курсовой устойчивости - - TRC OFF Предостережение
    (предупреждение о необходимости замены масла) - - Oil Maintenance Required Soon (вскоре потребуется замена моторного масла) Рекомендация
    Система SFI ○ - Injector Maintenance required soon (скоро потребуется обслуживание форсунок) Рекомендация
    (предупреждение о необходимости замены масла) - - Oil Maintenance Required Visit Your Dealer (требуется замена масла, обратитесь к дилеру) Рекомендация
    Система SFI ○ - Injector Maintenance required (требуется обслуживание форсунок) Рекомендация
    Система автоматического включения дальнего света - - Turn on the high beam to activate AHB System (Включение фар дальнего света для приведения в действие системы AHB) Рекомендация
    Система посадки и запуска - - Depress brake pedal and push engine switch to start (нажмите педаль тормоза, а затем нажмите на выключатель зажигания для запуска двигателя) Предостережение
    Предаварийная система безопасности - - VSC System Switched Off. (Система VSC выключена.) Pre-Crash Brake System Disengaged. (Система предаварийного включения тормозов выключена.) Рекомендация
    - - PCS temporarily not available (PCS временно недоступна) Рекомендация
    Система кондиционирования воздуха - - Operation of Electrical Items Restricted. (Работа электрических устройств ограничена.) Рекомендация
    Противоугонная система - - Theft Sensor OFF (датчик противоугонной системы выключен) Рекомендация
    - - Theft Sensor ON (датчик противоугонной системы включен) Рекомендация

    • *: Специализированный зуммер издает звуковой сигнал в зависимости от состояния

    • *1: Зуммеры, связанные с главной контрольной лампой аварийного состояния
