СИСТЕМА ИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ И ИНДИКАТОРОВ ОПИСАНИЕ СИСТЕМЫ


  1. КРАТКОЕ ОПИСАНИЕ ЩИТКА ПРИБОРОВ

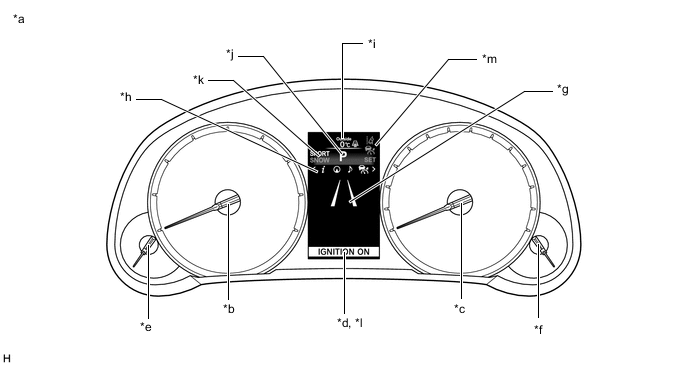

    1. кроме моделей с комплектацией F SPORT

      A01GFUAC01
      *a Пример индикации *b Тахометр
      *c Спидометр *d Состояние источника питания
      *e Указатель температуры охлаждающей жидкости двигателя *f Указатель уровня топлива
      *g Мультиинформационный дисплей *h Выступ
      *i Температура окружающего воздуха, предупреждение об обледенении дороги *j Индикатор передачи или индикатор переключения передач
      *k Индикатор SPORT, индикатор SPORT S, индикатор SPORT S+, индикатор ECO или индикатор SNOW *l Одометр/счетчик пути
      *m Главная контрольная лампа круиз-контроля, контрольная лампа круиз-контроля SET, главная контрольная лампа радарной системы круиз-контроля или индикатор системы предупреждения об уходе с полосы - -

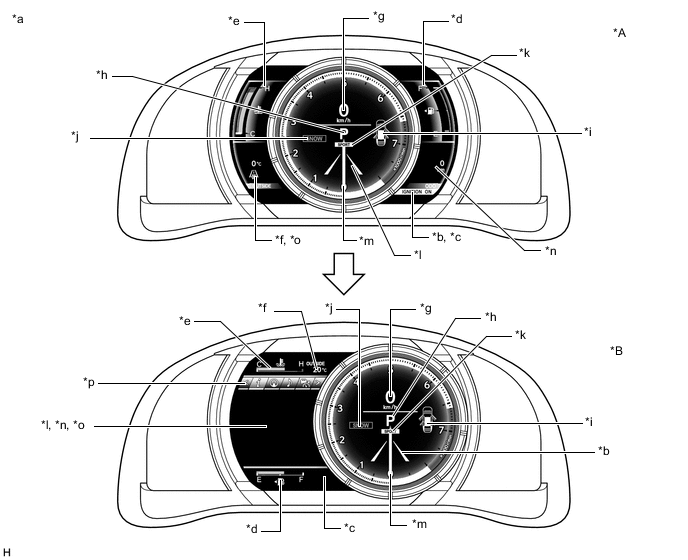

    2. для моделей с комплектацией F SPORT

      A01GFSPC01
      *A Подвижный ободок щитка приборов не приведен в действие *B Приведен в действие подвижный ободок щитка приборов
      *a Пример индикации *b Одометр/счетчик пути
      *c Состояние источника питания *d Указатель уровня топлива
      *e Указатель температуры охлаждающей жидкости двигателя *f Температура окружающего воздуха, предупреждение об обледенении дороги
      *g Спидометр или ограничитель скорости *h Индикатор передачи или индикатор переключения передач
      *i Контрольная лампа двери или контрольная лампа системы помощи при парковке *j Контрольная лампа
      *k Индикатор ECO MODE, индикатор SPORT, индикатор SPORT S или индикатор SPORT S+ *l Мультиинформационный дисплей
      *m Тахометр или индикатор частоты вращения *n Указания по управлению (для моделей с левосторонним рулевым управлением)
      *o Указания по управлению (для моделей с правосторонним рулевым управлением) *p Выступ

  2. ВХОДНЫЕ И ВЫХОДНЫЕ СИГНАЛЫ ЩИТКА ПРИБОРОВ


    1. Контрольно-измерительный прибор

      Параметр / Устройство Условие Вход/выход Линия связи Сигнал Устройство
      Спидометр

      • Указатель*1

      • Отображается*2

      		 Вход CAN Сигнал скорости автомобиля (SP1) Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
      - Шина прямой связи Входной импульсный сигнал скорости автомобиля
      Выход CAN Сигнал скорости автомобиля (от щитка приборов для других устройств) Соответствующие ЭБУ
      Сигнал допустимого отклонения скорости A

      • ЭБУ помощи при движении в сборе

      • Камера системы предупреждения об уходе с полосы
      Сигнал допустимого отклонения скорости B
      Шина прямой связи Выходной импульсный сигнал скорости автомобиля Соответствующие ЭБУ
      Тахометр

      • Указатель*1

      • Отображается*2

      		 Вход CAN Сигнал данных частоты вращения коленчатого вала двигателя ECM
      Указатель уровня топлива

      • Указатель*1

      • Отображается*2

      		 Вход CAN Сигнал расхода топлива ECM
      Сигнал данных частоты вращения коленчатого вала двигателя
      Сигнал стартера
      Сигнал положения P рычага переключения передач
      Сигнал положения R рычага переключения передач
      Сигнал положения N рычага переключения передач
      Сигнал положения D рычага переключения передач
      Сигнал индикатора MODE
      Сигнал скорости автомобиля (SP1) Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
      Шина прямой связи Входной импульсный сигнал скорости автомобиля
      Сигнал уровня топлива

      • Датчик уровня топлива в сборе

      • Датчик уровня топлива № 2 в сборе
      Выход CAN Сигнал состояния указателя уровня топлива в баке

      • DCM (приемопередатчик системы обработки и передачи информации)

      • Радиоприемник в сборе (для моделей с системой навигации)
      Сигнал инициализации указателя уровня топлива
      Сигнал данных непосредственного впрыска топлива
      Сигнал инициализации показания топлива
      Сигнал среднего расхода топлива
      Сигнал шкалы расхода топлива
      Указатель температуры охлаждающей жидкости

      • Указатель*1

      • Отображается*2

      		 Вход CAN Сигнал температуры охлаждающей жидкости ECM

      • *1: кроме моделей с комплектацией F SPORT

      • *2: для моделей с комплектацией F SPORT

    2. Контрольная лампа или индикатор

      Параметр / Устройство Условие Вход/выход Линия связи Сигнал Устройство
      Главная контрольная лампа аварийного состояния Загорается/мигает Вход CAN/линия прямой связи Все сигналы предупреждения Соответствующие ЭБУ
      Контрольная лампа предупреждения о незакрытой двери Загорается Вход CAN Сигнал выключателя освещения дверного проема со стороны водителя Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
      Сигнал выключателя освещения проема двери переднего пассажира
      Сигнал выключателя освещения проема правой задней двери
      Сигнал выключателя освещения проема левой задней двери
      Сигнал выключателя освещения проема двери багажного отделения
      Контрольная лампа BRAKE Загорается Вход CAN Сигнал признака управления контрольной лампы состояния тормозной системы Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
      Сигнал выключателя стояночного тормоза Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
      Шина прямой связи Сигнал датчика уровня тормозной жидкости Бачок главного цилиндра тормозной системы в сборе (датчик уровня тормозной жидкости)
      Контрольная лампа предупреждения о непристегнутом ремне безопасности водителя или переднего пассажира Загорается/мигает Вход CAN Сигнал выключателя пряжки ремня безопасности водителя Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
      Сигнал выключателя стояночного тормоза
      Сигнал положения P рычага переключения передач ECM
      Сигнал скорости автомобиля (SP1) Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
      Шина прямой связи Сигнал состояния выключателя пряжки ремня безопасности переднего пассажира Замок ремня безопасности переднего сиденья в сборе
      Сигнал наличия пассажира на сиденье переднего пассажира Подушка раздельного переднего сиденья (датчик присутствия пассажира)
      Контрольная лампа SRS Загорается Вход CAN Сигнал запроса управления контрольной лампой аварийного состояния SRS Блок управления системы SRS
      Сигнал режима активной диагностики ECM
      Контрольная лампа заряда Загорается Вход CAN Сигнал контрольной лампы Charge ECM
      Шина прямой связи Сигнал контакта заряда L Генератор в сборе
      Контрольная лампа EPS Загорается/мигает Вход CAN Сигнал запроса включения контрольной лампы EPS ЭБУ рулевого управления с усилителем
      MIL (Контрольная лампа Check engine) Загорается/мигает Вход CAN Сигнал запроса включения MIL ECM
      Контрольная лампа PCS*5 Загорается/мигает Вход CAN Сигнал включения контрольной лампы PCS ЭБУ помощи при движении в сборе
      Контрольная лампа SLIP Загорается/мигает Вход CAN Сигнал контрольной лампы SLIP Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
      Контрольная лампа VSC OFF Загорается Вход CAN Сигнал контрольной лампы VSC OFF Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
      Контрольная лампа ABS Загорается/мигает Вход CAN Сигнал признака управления контрольной лампы ABS Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
      Контрольная лампа предупреждения о ненадлежащем давлении в шинах*14 Загорается Вход CAN Сигнал состояния 1 контрольной лампы TPMS Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
      Контрольная лампа низкого уровня топлива Загорается Вход Шина прямой связи Сигнал уровня топлива Датчик уровня топлива в сборе
      Датчик уровня топлива № 2 в сборе
      Контрольная лампа задних противотуманных фонарей*10 Загорается Вход CAN Сигнал запроса включения задних противотуманных фонарей Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
      Контрольная лампа системы управления уровнем фар Загорается Вход CAN Сигнал стартера ECM
      Сигнал контрольной лампы системы управления уровнем фар ЭБУ системы управления уровнем фар
      Контрольная лампа автоматического включения дальнего света*7 Загорается Вход CAN Сигнал индикатора интеллектуальной системы переключения света фар Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
      Контрольная лампа системы предупреждения об уходе с полосы*2, *6 Загорается Вход CAN Сигнал отображения индикатора Камера системы предупреждения об уходе с полосы
      Сигнал признака существования LDW
      Главная контрольная лампа круиз-контроля*2, *3 Загорается Вход CAN Сигнал главной контрольной лампы круиз-контроля ECM
      Аварийный сигнал круиз-контроля
      Главная контрольная лампа круиз-контроля*2, *4 Загорается Вход CAN Сигнал временных настроек режима контроля дистанции ЭБУ помощи при движении в сборе
      Сигнал признака режима FSRA
      Аварийный сигнал круиз-контроля
      Сигнал контрольной лампы работы круиз-контроля
      Главная контрольная лампа радарной системы круиз-контроля*2, *4 Загорается Вход CAN Сигнал временных настроек режима контроля дистанции ЭБУ помощи при движении в сборе
      Сигнал признака режима FSRA
      Аварийный сигнал круиз-контроля
      Сигнал контрольной лампы работы круиз-контроля
      Контрольная лампа включения дальнего света Загорается Вход CAN Сигнал запроса включения фар дальнего света Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
      Контрольная лампа TAIL Загорается Вход CAN Сигнал запроса включения задних фонарей Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
      Контрольная лампа включения передних противотуманных фар*9 Загорается Вход CAN Сигнал запроса включения передних противотуманных фар Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
      Контрольная лампа указателя поворота Мигает Вход Шина прямой связи Сигнал переключателя левого указателя поворота Переключатель стеклоочистителя ветрового стекла в сборе
      Сигнал переключателя правого указателя поворота
      Сигнал выключателя аварийной сигнализации Панель управления системой кондиционирования в сборе
      CAN Сигнал запроса включения аварийной сигнализации DCM (приемопередатчик системы обработки и передачи информации)
      - Выход CAN Сигнал состояния указателя поворота Левый датчик системы контроля слепых зон
      ЭБУ помощи при движении в сборе
      Камера системы предупреждения об уходе с полосы
      Сигнал состояния выключателя аварийной сигнализации Радиоприемник
      Радиоприемник
      DCM (приемопередатчик системы обработки и передачи информации)
      Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
      Шина прямой связи Сигнал переключателя левого указателя поворота Все указатели поворота
      Сигнал переключателя правого указателя поворота
      Сигнал выключателя аварийной сигнализации
      Индикатор режима ECO Загорается Вход CAN Сигнал индикатора экологичного режима ECM
      Контрольная лампа круиз-контроля SET*2, *3 Загорается Вход CAN Сигнал контрольной лампы круиз-контроля SET ECM
      Контрольная лампа круиз-контроля SET*2, *4 Загорается Вход CAN Сигнал контрольной лампы круиз-контроля SET ЭБУ помощи при движении в сборе
      Контрольная лампа системы ультразвуковой локации*8 Загорается Вход CAN Сигнал включения индикатора главного выключателя CLSO ЭБУ предупреждения о недопустимой дистанции
      Контрольная лампа предупреждения о непристегнутом ремне безопасности (для ремней безопасности задних сидений)*11 Загорается Вход CAN Сигнал состояния парковки Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
      Сигнал выключателя освещения проема правой задней двери
      Сигнал выключателя освещения проема левой задней двери
      Сигнал скорости автомобиля (SP1) Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
      Шина прямой связи

      • Сигнал выключателя пряжки правого ремня безопасности заднего сиденья

      • Сигнал выключателя пряжки центрального ремня безопасности заднего сиденья

      • Левый замок ремня безопасности заднего сиденья с центральным ремнем в сборе*12

      • Замок ремня безопасности левого заднего сиденья № 1 в сборе*13
      Сигнал выключателя пряжки ремня безопасности левого заднего сиденья Замок правого ремня безопасности заднего сиденья № 1 в сборе
      Выход Сигнал вывода предупреждения о непристегнутом ремне безопасности правого заднего сиденья Панель управления системой кондиционирования в сборе
      Сигнал вывода предупреждения о непристегнутом ремне безопасности центрального заднего сиденья
      Сигнал вывода предупреждения о непристегнутом ремне безопасности левого заднего сиденья

      • *1: кроме моделей с комплектацией F SPORT

      • *2: для моделей с комплектацией F SPORT

      • *3: для моделей с системой круиз-контроля

      • *4: для моделей с динамической радарной системой круиз-контроля

      • *5: Для моделей с предаварийной системой безопасности

      • *6: для моделей с системой предупреждения об уходе с полосы

      • *7: для моделей с системой автоматического включения дальнего света

      • *8: Для моделей с мониторной системой помощи при парковке

      • *9: для моделей с передними противотуманными фарами

      • *10: для моделей с задними противотуманными фонарями

      • *11: для моделей с функцией предупреждения о непристегнутых ремнях безопасности задних сидений

      • *12: Для ремня нерегулируемых сидений

      • *13: Для ремня складывающихся сидений

      • *14: Для моделей с системой предупреждения о ненадлежащем давлении в шинах

    3. Мультиинформационный дисплей

      Параметр / Устройство Условие Вход/выход Линия связи Сигнал Устройство
      Открывание - - - - -
      Окончание - - - - -
      Одометр Отображается Вход CAN Сигнал интегрированного значения импульсного сигнала скорости автомобиля Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
      Сигнал скорости автомобиля (SP1)
      Шина прямой связи Сигнал переключения ODO/TRIP Переключатель TRIP
      - Выход CAN Сигнал единиц измерения одометра Соответствующие ЭБУ
      Сигнал одометра
      Счетчик пути Отображается Вход CAN Сигнал интегрированного значения импульсного сигнала скорости автомобиля Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
      Сигнал скорости автомобиля (SP1)
      Шина прямой связи Сигнал переключения ODO/TRIP Переключатель TRIP
      - Выход CAN Сигнал поездки A DCM (приемопередатчик системы обработки и передачи информации)
      Сигнал поездки B
      Текущий расход топлива (столбиковый индикатор) Отображается Вход CAN Сигнал ACC выключателя питания Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
      Сигнал скорости автомобиля (SP1) Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
      Сигнал расхода топлива ECM
      Сигнал данных частоты вращения коленчатого вала двигателя
      Средний расход топлива (после дозаправки) Отображается Вход CAN Сигнал ACC выключателя питания Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
      Сигнал данных частоты вращения коленчатого вала двигателя ECM
      Сигнал расхода топлива
      Сигнал скорости автомобиля (SP1) Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
      Сигнал интегрированного значения импульсного сигнала скорости автомобиля
      Шина прямой связи Сигнал сброса Переключатель на рулевом колесе
      - Выход CAN Сигнал единиц измерения Радиоприемник
      Контрольный сигнал
      Средний расход топлива (после запуска) Отображается Вход CAN Сигнал ACC выключателя питания Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
      Сигнал данных частоты вращения коленчатого вала двигателя ECM
      Сигнал расхода топлива
      Сигнал скорости автомобиля (SP1) Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
      Сигнал интегрированного значения импульсного сигнала скорости автомобиля
      - Выход Сигнал единиц измерения Радиоприемник
      Контрольный сигнал
      Средний расход топлива (после дозаправки) Отображается Вход CAN Сигнал ACC выключателя питания Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
      Сигнал данных частоты вращения коленчатого вала двигателя ECM
      Сигнал расхода топлива
      Сигнал скорости автомобиля (SP1) Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
      Сигнал интегрированного значения импульсного сигнала скорости автомобиля
      - Выход Контрольный сигнал Радиоприемник
      Средняя скорость (после сброса) Отображается Вход CAN Сигнал ACC выключателя питания Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
      Сигнал данных частоты вращения коленчатого вала двигателя ECM
      Сигнал скорости автомобиля (SP1) Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
      Сигнал интегрированного значения импульсного сигнала скорости автомобиля
      Шина прямой связи Сигнал сброса Переключатель на рулевом колесе
      Средняя скорость (после запуска) Отображается Вход CAN Сигнал ACC выключателя питания Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
      Сигнал данных частоты вращения коленчатого вала двигателя ECM
      Сигнал скорости автомобиля (SP1) Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
      Сигнал интегрированного значения импульсного сигнала скорости автомобиля
      - Выход Сигнал единиц измерения Радиоприемник
      Контрольный сигнал
      Прошедшее время (после сброса) Отображается Вход CAN Сигнал ACC выключателя питания Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
      Сигнал данных частоты вращения коленчатого вала двигателя ECM
      Шина прямой связи Сигнал сброса Переключатель на рулевом колесе
      - Выход CAN Контрольный сигнал Радиоприемник
      Прошедшее время (после запуска) Отображается Вход CAN Сигнал ACC выключателя питания Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
      Сигнал данных частоты вращения коленчатого вала двигателя ECM
      - Выход Контрольный сигнал Радиоприемник
      Дистанция (диапазон) Отображается Вход CAN Сигнал ACC выключателя питания Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
      Сигнал данных о типе двигателя 1 ECM
      Сигнал данных о типе двигателя 2
      Сигнал данных о типе двигателя 3
      Сигнал данных о типе двигателя 4
      Сигнал данных частоты вращения коленчатого вала двигателя
      Сигнал данных ходовой части
      Сигнал расхода топлива
      Сигнал интегрированного значения импульсного сигнала скорости автомобиля Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
      - Выход Сигнал единиц измерения Радиоприемник
      Контрольный сигнал
      Дистанция (после запуска) Отображается Вход CAN Сигнал ACC выключателя питания Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
      Сигнал данных частоты вращения коленчатого вала двигателя ECM
      Сигнал скорости автомобиля (SP1) Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
      Сигнал интегрированного значения импульсного сигнала скорости автомобиля
      - Выход Сигнал единиц измерения Радиоприемник
      Контрольный сигнал
      Зона индикатора режима ECO Отображается Вход CAN Сигнал уровня зоны индикации Eco ECM
      Прочее (пусто) - - - - -
      Давление в шинах*18 Отображается Вход CAN Сигнал давления в шинах TPMS FL (ID1) Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
      Сигнал давления в шинах TPMS FR (ID2)
      Сигнал давления в шинах TPMS RL (ID3)
      Сигнал давления в шинах TPMS RR (ID4)
      Сигнал давления в шинах TPMS SP (ID5)
      Сигнал 0 давления в шинах TPMS FL (ID1)
      Сигнал 0 давления в шинах TPMS FR (ID2)
      Сигнал 0 давления в шинах TPMS RL (ID3)
      Сигнал 0 давления в шинах TPMS RR (ID4)
      Сигнал 0 давления в шинах TPMS SP (ID5)
      Сигнал 0 давления в шинах TPMS
      Сигнал информации 0 блока TPMS
      Сигнал бита 0 запроса отображения TPMS
      Сигнал разброса данных TPMS

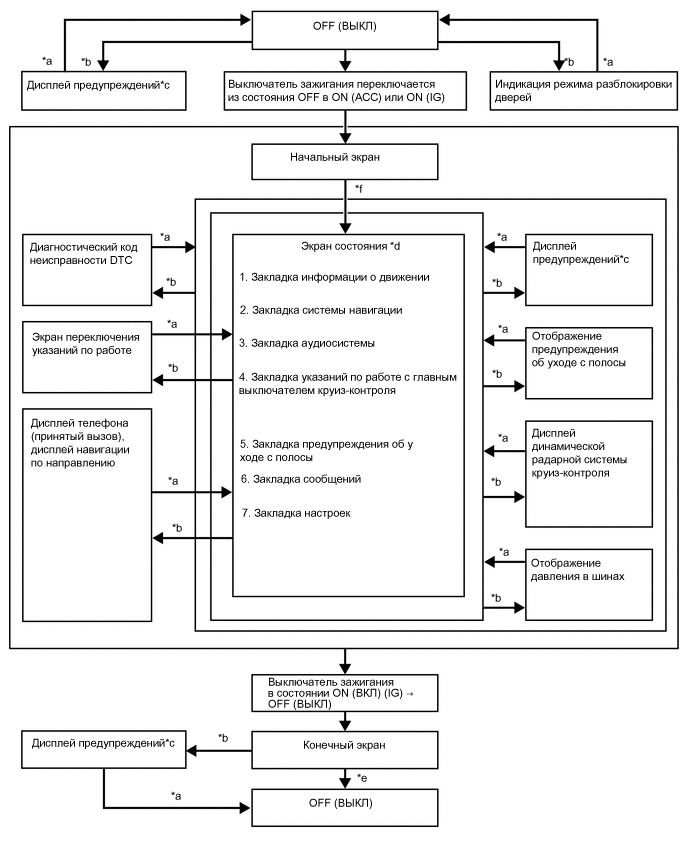

      Закладка информации о движении Отображается - - - -
      Закладка системы навигации*9 Отображается Вход CAN / локальная шина / GVIF*9 Сигнал навигации Радиоприемник
      Закладка аудиосистемы Отображается Вход CAN / локальная шина / GVIF*9 Аудиосигнал Радиоприемник
      Закладка указаний по управлению системы круиз-контроля Отображается Вход CAN - ЭБУ помощи при движении в сборе
      Закладка системы предупреждения об уходе с полосы*6, *20 Отображается Вход CAN - Камера системы предупреждения об уходе с полосы
      Закладка сообщений Отображается - - - -
      Закладка настроек Отображается - - - -
      Положение селектора передач Отображается Вход CAN Сигнал положения P рычага переключения передач ECM
      Сигнал положения R рычага переключения передач
      Сигнал положения N рычага переключения передач
      Сигнал положения D рычага переключения передач
      Сигнал переключения передачи
      Сигнал индикатора MODE
      Сигнал включения спортивного режима
      Сигнал диапазона температур трансмиссионной жидкости
      Индикатор переключения передач Отображается Вход CAN Сигнал повышения передачи ECM
      Сигнал понижения передачи
      Индикатор SPORT*15 Отображается Вход CAN Сигнал индикатора интегрированного спортивного режима ECM
      Индикатор SPORT S*10 Отображается Вход CAN Сигнал интегрированного спортивного режима ECM
      Индикатор SPORT S+*10 Отображается Вход CAN Сигнал контрольной лампы AVS (TEMS) ЭБУ амортизатора
      Сигнал интегрированного спортивного режима ECM
      Индикатор ECO/ECO MODE Отображается Вход CAN Сигнал индикатора режима ECO ECM
      Контрольная лампа SNOW Отображается Вход CAN Сигнал индикатора ECT SNOW ECM
      Контрольная лампа круиз-контроля SET*1, *3 Отображается Вход CAN Сигнал контрольной лампы круиз-контроля SET ECM
      Контрольная лампа круиз-контроля SET*1, *4 Отображается Вход CAN Сигнал контрольной лампы круиз-контроля SET ЭБУ помощи при движении в сборе
      Главная контрольная лампа круиз-контроля*1, *3 Отображается Вход CAN Сигнал главной контрольной лампы круиз-контроля ECM
      Аварийный сигнал круиз-контроля
      Главная контрольная лампа круиз-контроля*1, *4 Отображается Вход CAN Сигнал временных настроек режима контроля дистанции ЭБУ помощи при движении в сборе
      Сигнал признака режима FSRA
      Аварийный сигнал круиз-контроля
      Сигнал контрольной лампы работы круиз-контроля
      Главная контрольная лампа радарной системы круиз-контроля*1, *4 Отображается Вход CAN Сигнал временных настроек режима контроля дистанции ЭБУ помощи при движении в сборе
      Сигнал признака режима FSRA
      Аварийный сигнал круиз-контроля
      Сигнал контрольной лампы работы круиз-контроля
      Индикатор системы предупреждения об уходе с полосы*1, *6 Отображается Вход CAN Сигнал отображения индикатора Камера системы предупреждения об уходе с полосы
      Сигнал признака существования LDW
      Температура наружного воздуха Отображается Вход CAN Сигнал индикации температуры окружающего воздуха Блок управления системой кондиционирования в сборе
      Сигнал выбора одного из двух вариантов: сигнал датчика соответствует отображаемой температуре окружающего воздуха или на 0,5 градуса ниже
      Предупреждение об обледенении дороги Отображается Вход CAN Сигнал индикации температуры окружающего воздуха Блок управления системой кондиционирования в сборе
      Сигнал выбора одного из двух вариантов: сигнал датчика соответствует отображаемой температуре окружающего воздуха или на 0,5 градуса ниже
      Телефон (принятый вызов)*9 Отображается Вход CAN / локальная шина / GVIF*9 Сигнал телефона (принятый вызов) Радиоприемник
      Данные навигации по направлению*9 Отображается Вход CAN / локальная шина / GVIF*9 Сигнал навигации по направлению Радиоприемник
      Индикатор предупреждения о скорости автомобиля*2 Отображается Вход CAN Сигнал скорости автомобиля (SP1) Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
      Индикатор частоты вращения*2 Отображается Вход CAN Сигнал данных частоты вращения коленчатого вала двигателя ECM
      Максимальная частота вращения*2 Отображается Вход CAN Сигнал данных частоты вращения коленчатого вала двигателя ECM

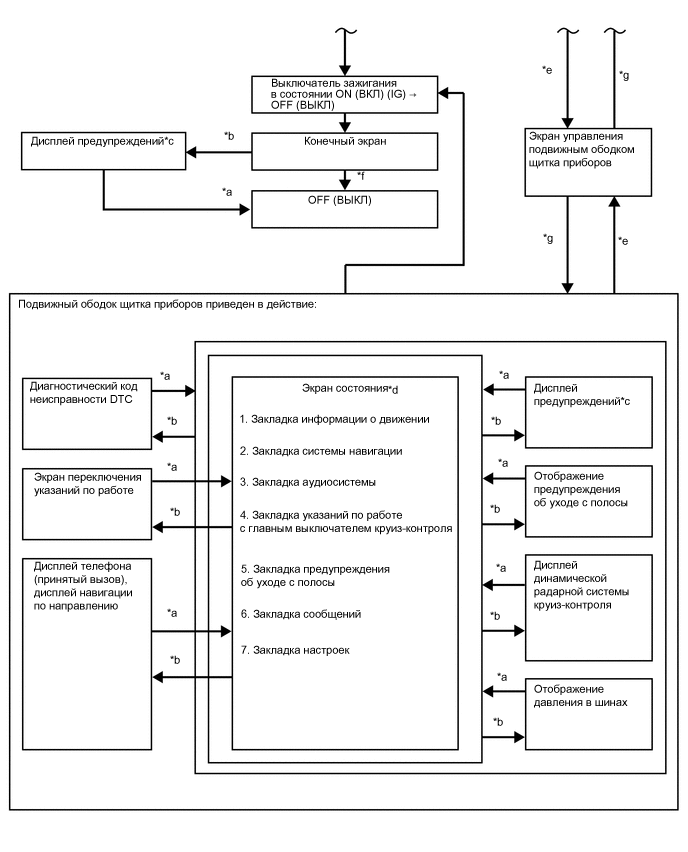

      Указание по управлению подвижным ободком щитка приборов*2 Отображается - - - -
      Указание для переключателя освещения Отображается Вход CAN Сигнал положения переключателя автоматического режима Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
      Сигнал положения переключателя DRL OFF
      Сигнал запроса включения передних противотуманных фар
      Сигнал запроса включения задних противотуманных фонарей
      LIN Сигнал распознавания стеклоочистителя "вправо/влево" Переключатель стеклоочистителя ветрового стекла в сборе
      Указание для переключателя стеклоочистителя Отображается Вход LIN Сигнал регулировки скорости стеклоочистителя Переключатель стеклоочистителя ветрового стекла в сборе
      Сигнал автоматического режима переключателя стеклоочистителя
      Сигнал отмены автоматического режима
      Сигнал распознавания стеклоочистителя "вправо/влево"
      Сигнал распознавания положения переключателя HI без фиксации
      Сигнал распознавания положения переключателя WPUP без фиксации
      Сигнал распознавания положения переключателя AUTO без фиксации
      Указание для главного выключателя круиз-контроля Отображается Вход CAN Сигнал временных настроек режима контроля дистанции ЭБУ помощи при движении в сборе
      Сигнал контроля скорости автомобиля
      Сигнал признака режима FSRA
      Сигнал контрольной лампы круиз-контроля SET
      Аварийный сигнал круиз-контроля
      Сигнал контрольной лампы работы круиз-контроля
      Сигнал предупреждения радарной системы круиз-контроля
      Сигнал переключателя SET/COAST системы круиз-контроля
      Сигнал переключателя возобновления/ускорения системы круиз-контроля
      Сигнал выключателя CANCEL круиз-контроля
      Сигнал контрольной лампы круиз-контроля SET ECM
      Аварийный сигнал круиз-контроля
      Сигнал главной контрольной лампы круиз-контроля
      ACCESSORY (вспомогательное оборудование) Отображается Вход CAN Сигнал запроса индикации режима автомобиля ЭБУ сертификации (ЭБУ электронного ключа питания в сборе)
      IGNITION ON (питание включено) Отображается Вход CAN Сигнал запроса индикации режима автомобиля ЭБУ сертификации (ЭБУ электронного ключа питания в сборе)

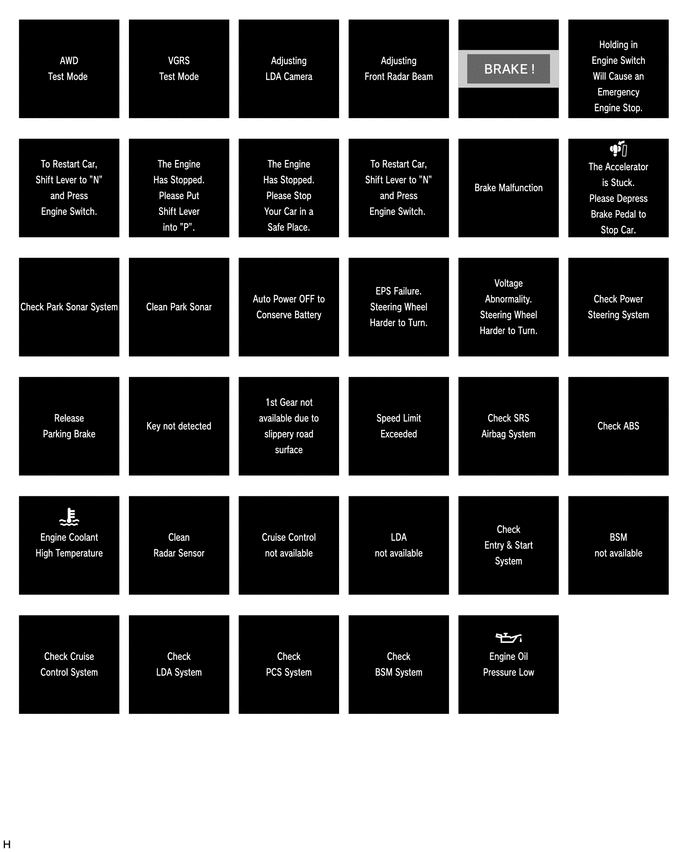

      AWD Test Mode (режим проверки постоянного полного привода)*11 Отображается Вход CAN Сигнал запроса включения и мигания предупреждения системы полного привода ЭБУ полного привода
      Режим активной диагностики системы VGRS*12 Отображается Вход CAN Сигнал запроса для щитка приборов ЭБУ рулевого управления
      Adjusting LDA Camera (настройка камеры LDA)*6 Отображается Вход CAN Сигнал отображения текста в режиме регулировки камеры Камера системы предупреждения об уходе с полосы
      Adjusting Front Radar Beam (регулировка диаграммы направленности переднего радара)*4 Отображается Вход CAN Сигнал режима проверки для ACC ЭБУ помощи при движении в сборе
      BRAKE! (торможение!)*5 Отображается Вход CAN Сигнал предупреждающего сообщения PCS ЭБУ помощи при движении в сборе
      Holding in Engine Switch Will Cause an Emergency Engine Stop. (Удерживание выключателя зажигания вызовет аварийный останов двигателя.) Отображается Вход CAN Сигнал предупреждения интеллектуальной системы 2 ЭБУ сертификации (ЭБУ электронного ключа питания в сборе)
      To Restart Car, Shift Lever to "N" and Press Engine Switch. (Для перезапуска автомобиля установите рычаг в положение "N" и нажмите выключатель зажигания.) Отображается Вход CAN Сигнал предупреждения интеллектуальной системы 2 ЭБУ сертификации (ЭБУ электронного ключа питания в сборе)
      The Engine Has Stopped. (двигатель остановлен.) Please Put Shift Lever into "P". (установите рычаг переключения передач в положение "P".) Отображается Вход CAN Сигнал предупреждения интеллектуальной системы 2 ЭБУ сертификации (ЭБУ электронного ключа питания в сборе)
      The Engine Has Stopped. (двигатель остановлен.) Please Stop Your Car in a Safe Place. (остановите автомобиль в безопасном месте.) Отображается Вход CAN Сигнал предупреждения интеллектуальной системы 2 ЭБУ сертификации (ЭБУ электронного ключа питания в сборе)
      To Restart Car, Shift Lever to "N" and Press Engine Switch. (Для перезапуска автомобиля установите рычаг в положение "N" и нажмите выключатель зажигания.) Отображается Вход CAN Сигнал предупреждения интеллектуальной системы 2 ЭБУ сертификации (ЭБУ электронного ключа питания в сборе)
      Предупреждающий индикатор динамической радарной системы круиз-контроля или системы предупреждения об уходе с полосы*4, *6 Отображается Вход CAN Сигнал идентификатора 1 отображения ACC ЭБУ помощи при движении в сборе
      Сигнал идентификатора 2 отображения ACC
      Brake Malfunction (Неисправность тормозов) Отображается Вход CAN Сигнал признака управления контрольной лампы состояния тормозной системы Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
      The Accelerator is Stuck. Please Depress Brake Pedal to Stop Car. (педаль акселератора заклинило. Нажмите педаль тормоза, чтобы остановить автомобиль.) Отображается Вход CAN Сигнал запроса мультиинформационного дисплея BOS ECM
      Each door ajar (все двери неплотно закрыты) (во время движения автомобиля) Отображается Вход CAN Сигнал выключателя освещения дверного проема со стороны водителя Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
      Сигнал выключателя освещения проема двери переднего пассажира
      Сигнал выключателя освещения проема правой задней двери
      Сигнал выключателя освещения проема левой задней двери
      Сигнал выключателя освещения проема двери багажного отделения
      Сигнал выключателя освещения проема капота
      Сигнал рулевого колеса
      Сигнал скорости автомобиля (SP1) Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
      Each door ajar (все двери неплотно закрыты) (когда автомобиль остановлен) Отображается Вход CAN Сигнал выключателя освещения дверного проема со стороны водителя Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
      Сигнал выключателя освещения проема двери переднего пассажира
      Сигнал выключателя освещения проема правой задней двери
      Сигнал выключателя освещения проема левой задней двери
      Сигнал выключателя освещения проема двери багажного отделения
      Сигнал выключателя освещения проема капота
      Сигнал рулевого колеса
      Сигнал скорости автомобиля (SP1) Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
      Обнаружение объектов системой ультразвуковой локации (отображение изображения)*8 Отображается Вход CAN Сигнал включения индикатора главного выключателя системы ультразвуковой локации ЭБУ предупреждения о недопустимой дистанции
      Сигнал запроса включения индикации на консоли
      Сигнал данных для центральной передней зоны
      Сигнал данных для левой передней зоны
      Сигнал данных для правой передней зоны
      Сигнал данных для центральной задней зоны
      Сигнал данных для левой задней зоны
      Сигнал данных для правой задней зоны
      Сигнал запроса диагностики датчика
      Check Park Sonar System (проверьте ультразвуковую парковочную систему)*8 Отображается Вход CAN Сигнал запроса диагностики датчика ЭБУ предупреждения о недопустимой дистанции
      Clean Park Sonar (очистите ультразвуковой датчик системы парковки)*8 Отображается Вход CAN Сигнал запроса диагностики датчика ЭБУ предупреждения о недопустимой дистанции
      Auto Power OFF to Conserve Battery (автоматическое выключение питания для экономии энергии аккумуляторной батареи) Отображается Вход CAN Сигнал предупреждения интеллектуальной системы 2 ЭБУ сертификации (ЭБУ электронного ключа питания в сборе)
      EPS Failure. Steering Wheel Harder to Turn. (Для поворота рулевого колеса требуется большее усилие.) Отображается Вход CAN Сигнал запроса мультиинформационного дисплея ЭБУ рулевого управления с усилителем
      Voltage Abnormality. (Ненормальное напряжение.) Steering Wheel Harder to Turn. (Для поворота рулевого колеса требуется большее усилие.) Отображается Вход CAN Сигнал запроса мультиинформационного дисплея ЭБУ рулевого управления с усилителем
      Check Power Steering System (проверьте усилитель рулевого управления) Отображается Вход CAN Сигнал запроса мультиинформационного дисплея ЭБУ рулевого управления с усилителем
      Release Parking Brake Отображается Вход CAN Сигнал выключателя стояночного тормоза Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
      Сигнал скорости автомобиля (SP1) Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
      Key not Detected (ключ не обнаружен) Отображается Вход CAN Сигнал предупреждения интеллектуальной системы 1 ЭБУ сертификации (ЭБУ электронного ключа питания в сборе)
      1st Gear not Available due to slippery road surface (1-я передача не включается из-за скользкой дорожной поверхности) Отображается Вход CAN Сигнал признака блокировки диапазона для низкой передачи ECM
      Speed Limit Exceeded (превышение предела скорости)*19 Отображается Вход CAN Сигнал скорости автомобиля (SP1) Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
      Check SRS Airbag System (проверьте систему подушек безопасности SRS) Отображается Вход CAN Сигнал запроса управления контрольной лампой SRS Блок управления системы SRS
      Check ABS (проверьте АБС) Отображается Вход CAN Сигнал признака управления контрольной лампы ABS Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
      Engine Coolant High Temperature (Высокая температура охлаждающей жидкости двигателя) Отображается Вход CAN Сигнал температуры охлаждающей жидкости ECM
      Clean Radar Sensor (очистите датчик радара)*4 Отображается Вход CAN Аварийный сигнал круиз-контроля ЭБУ помощи при движении в сборе
      Сигнал обнаружения загрязнения датчика
      Cruise Control not available (режим круиз-контроля недоступен)*4 Отображается Вход CAN Аварийный сигнал круиз-контроля ЭБУ помощи при движении в сборе
      Сигнал обнаружения загрязнения датчика
      Сигнал определения плохой погоды
      LDA not available (система LDA недоступна)*6 Отображается Вход CAN Сигнал отображения текстового сообщения о временной неработоспособности Камера системы предупреждения об уходе с полосы
      Check Entry & Start System (проверьте систему посадки и запуска) Отображается Вход CAN Сигнал предупреждения интеллектуальной системы 1 ЭБУ сертификации (ЭБУ электронного ключа питания в сборе)
      BSM not available (система BSM недоступна)*13 Отображается Вход CAN Сигнал состояния модуля BSD Левый датчик системы контроля слепых зон
      Check Cruise Control System (проверьте систему круиз-контроля)*4 Отображается Вход CAN Аварийный сигнал круиз-контроля ЭБУ помощи при движении в сборе
      Сигнал прекращения удержания
      Check Cruise Control System (проверьте систему круиз-контроля)*3 Отображается Вход CAN Аварийный сигнал круиз-контроля ECM
      Check LDA System (проверьте систему LDA)*6 Отображается Вход CAN Сигнал отображения текстового сообщения о неисправности Камера системы предупреждения об уходе с полосы
      Check PCS System (проверьте систему PCS)*5 Отображается Вход CAN Сигнал отображения текстового сообщения о неисправности PCS ЭБУ помощи при движении в сборе
      Check BSM System (проверьте систему BSM)*13 Отображается Вход CAN Сигнал состояния модуля BSD Левый датчик системы контроля слепых зон
      Engine Oil Pressure Low (Низкое давление моторного масла) Отображается Вход Шина прямой связи Сигнал давления моторного масла Контактный датчик давления моторного масла

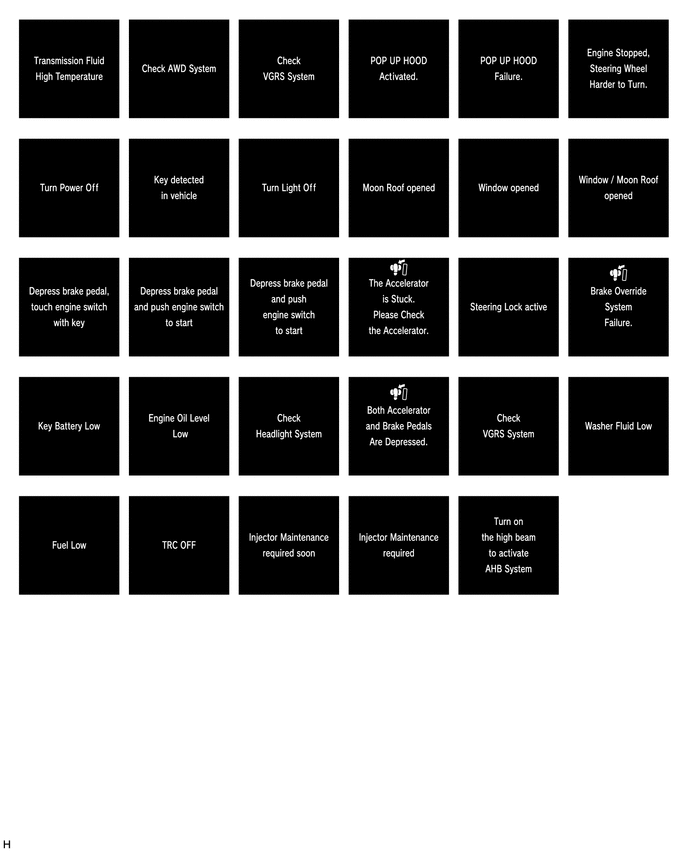

      Transmission Fluid High Temperature (высокая температура трансмиссионной жидкости) Отображается Вход CAN Сигнал предупреждения о температуре масла AT ECM
      Check AWD System (проверьте систему постоянного полного привода)*11 Отображается Вход CAN Сигнал запроса включения и мигания предупреждения системы полного привода ЭБУ полного привода
      Check VGRS System (проверьте систему VGRS)*12 Отображается Вход CAN Сигнал запроса для щитка приборов ЭБУ рулевого управления
      POP UP HOOD Activated. (Приведен в действие АКТИВНЫЙ КАПОТ.) Отображается Вход CAN Сигнал запроса включения контрольной лампы системы защиты пешеходов Блок управления системы SRS
      POP UP HOOD Failure. (Отказ АКТИВНОГО КАПОТА.) Отображается Вход CAN Сигнал запроса включения контрольной лампы системы защиты пешеходов Блок управления системы SRS
      Индикатор динамической радарной системы круиз-контроля или системы предупреждения об уходе с полосы*4, *6 Отображается Вход CAN Сигнал идентификатора 1 отображения ACC ЭБУ помощи при движении в сборе
      Сигнал идентификатора 2 отображения ACC
      Сигнал символа белой линии с левой стороны Камера системы предупреждения об уходе с полосы
      Сигнал символа белой линии с правой стороны
      Engine Stopped, Steering Wheel Harder to Turn. (Двигатель остановлен, для поворота рулевого колеса требуется большее усилие.) Отображается Вход CAN Сигнал запроса мультиинформационного дисплея ЭБУ рулевого управления с усилителем
      Turn power OFF (выключите питание) Отображается Вход CAN Сигнал предупреждения интеллектуальной системы 2 ЭБУ сертификации (ЭБУ электронного ключа питания в сборе)
      Key detected in vehicle (в автомобиле обнаружен ключ) Отображается Вход CAN Сигнал предупреждения интеллектуальной системы 3 ЭБУ сертификации (ЭБУ электронного ключа питания в сборе)
      Turn Light Off (выключите освещение) Отображается Вход CAN Сигнал выключателя освещения дверного проема со стороны водителя Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
      Сигнал состояния системы освещения
      Moon Roof opened (люк открыт)*14 Отображается Вход CAN Сигнал предупреждения о незакрытом люке Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
      Window opened (открыто окно) Отображается Вход CAN Сигнал запроса предупреждения об открытом окне с электрическим стеклоподъемником Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
      Window / Moon Roof opened (открыто окно / открыт люк)*14 Отображается Вход CAN Сигнал запроса предупреждения об открытом окне с электрическим стеклоподъемником Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
      Сигнал предупреждения о незакрытом люке
      Depress brake pedal, touch engine switch with key (нажмите педаль тормоза, приложите ключ к выключателю зажигания) Отображается Вход CAN Сигнал предупреждения интеллектуальной системы 1 ЭБУ сертификации (ЭБУ электронного ключа питания в сборе)
      Depress brake pedal and push engine switch to start (нажмите педаль тормоза, а затем нажмите на выключатель зажигания для запуска двигателя) Отображается Вход CAN Сигнал предупреждения интеллектуальной системы 3 ЭБУ сертификации (ЭБУ электронного ключа питания в сборе)
      Depress brake pedal and push engine switch to start (нажмите педаль тормоза, а затем нажмите на выключатель зажигания для запуска двигателя) Отображается Вход CAN Сигнал предупреждения интеллектуальной системы 3 ЭБУ сертификации (ЭБУ электронного ключа питания в сборе)
      The Accelerator is Stuck. Please Check the Accelerator. (Проверьте педаль акселератора.) Отображается Вход CAN Сигнал запроса мультиинформационного дисплея BOS ECM
      Steering lock active (включена блокировка рулевого управления) Отображается Вход CAN Сигнал предупреждения интеллектуальной системы 1 ЭБУ сертификации (ЭБУ электронного ключа питания в сборе)
      Brake Override System Failure. (Отказ системы принудительного включения тормозов.) Отображается Вход CAN Сигнал запроса мультиинформационного дисплея BOS ECM
      Key Battery Low (батарея ключа разряжена) Отображается Вход CAN Сигнал предупреждения интеллектуальной системы 1 ЭБУ сертификации (ЭБУ электронного ключа питания в сборе)
      Engine Oil Level Low (низкий уровень моторного масла) Отображается Вход CAN Сигнал температуры охлаждающей жидкости ECM
      Шина прямой связи Сигнал уровня моторного масла Датчик уровня моторного масла
      Check Headlight System (проверьте систему фар) Отображается Вход CAN Сигнал индикатора интеллектуальной системы переключения света фар Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
      Сигнал индикатора светодиодных фар
      Сигнал индикатора системы управления уровнем фар ЭБУ системы управления уровнем фар
      Сигнал стартера ECM
      Both Accelerator and Brake Pedals Are Depressed. (Одновременно нажаты педали тормоза и акселератора.) Отображается Вход CAN Сигнал запроса мультиинформационного дисплея BOS ECM
      Индикатор системы предупреждения о ненадлежащем давлении в шинах*18 Отображается Вход CAN Сигнал бита 0 запроса отображения TPMS Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
      Check VGRS System (проверьте систему VGRS)*12 Отображается Вход CAN Сигнал запроса для щитка приборов ЭБУ рулевого управления
      Washer Fluid Low (низкий уровень жидкости стеклоомывателя) Отображается Вход Шина прямой связи Сигнал уровня жидкости стеклоомывателя Датчик аварийного уровня в сборе
      Низкий уровень топлива Отображается Вход Шина прямой связи Сигнал уровня топлива

      • Датчик уровня топлива в сборе

      • Датчик уровня топлива № 2 в сборе
      TRC OFF (TRC выключена) Отображается Вход CAN Сигнал контрольной лампы TRC OFF Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
      Сигнал стартера ECM
      Injector Maintenance required soon (скоро потребуется обслуживание форсунок) Отображается Вход CAN Сигнал индикатора замены форсунок ECM
      Injector Maintenance required (требуется обслуживание форсунок) Отображается Вход CAN Сигнал индикатора замены форсунок ECM
      Turn on the high beam to activate AHB System (Включите фары дальнего света для приведения в действие системы AHB)*7 Отображается Вход CAN Сигнал рекомендации интеллектуальной системы переключения света фар Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)

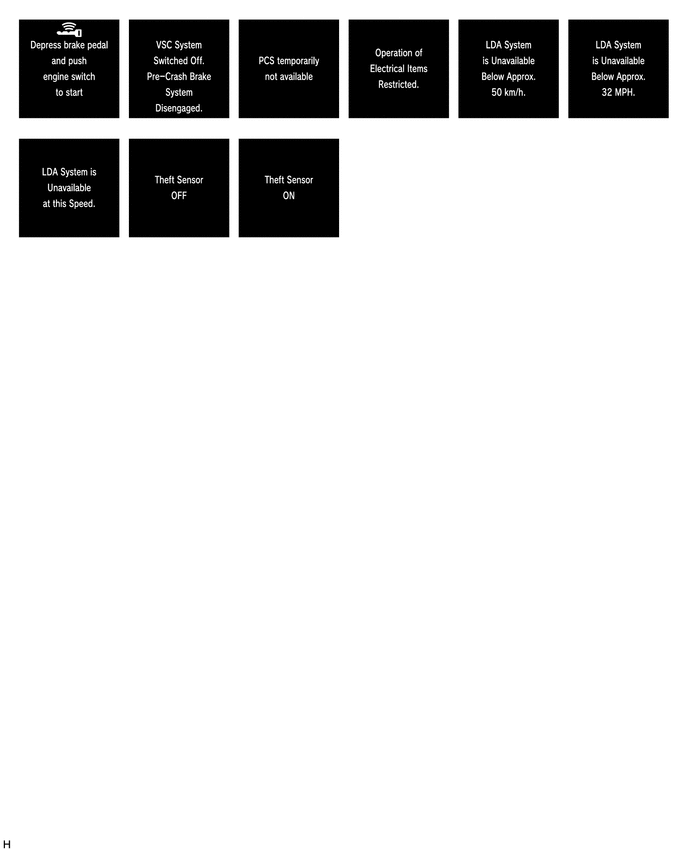

      Depress brake pedal and push engine switch to start (нажмите педаль тормоза, а затем нажмите на выключатель зажигания для запуска двигателя) Отображается Вход CAN Сигнал предупреждения интеллектуальной системы 1 ЭБУ сертификации (ЭБУ электронного ключа питания в сборе)
      VSC System Switched Off. (Система VSC выключена.) Pre-crash Brake System Disengaged" (система предаварийного включения тормозов выключена)."*5 Отображается Вход CAN Сигнал отображения текстового сообщения о временной неработоспособности PB ЭБУ помощи при движении в сборе
      PCS temporarily not available (PCS временно неработоспособна)*5 Отображается Вход CAN Сигнал отображения текстового сообщения о временной неработоспособности PCS ЭБУ помощи при движении в сборе
      Operation of Electrical Items Restricted. (Работа электрических устройств ограничена.) Отображается Вход CAN Сигнал предупреждения ограничения нагрузки системы кондиционирования Блок управления системой кондиционирования в сборе
      LDA System is Unavailable Below 50 km/h (система LDA недоступна при скорости менее 50 км/час).*6, *17 Отображается Вход CAN Сигнал отображения текстового сообщения о ненормальной скорости Камера системы предупреждения об уходе с полосы
      LDA System is Unavailable Below 32 MPH (система LDA недоступна при скорости менее 32 миль в час).*6, *16 Отображается Вход CAN Сигнал отображения текстового сообщения о ненормальной скорости Камера системы предупреждения об уходе с полосы
      LDA System is Unavailable at this Speed. (Система LDA при этой скорости недоступна.)*6 Отображается Вход CAN Сигнал отображения текстового сообщения о ненормальной скорости Камера системы предупреждения об уходе с полосы
      Theft Sensor OFF (датчик противоугонной системы выключен) Отображается Вход CAN Сигнал индикации состояния датчика проникновения Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
      Theft Sensor ON (датчик противоугонной системы включен) Отображается Вход CAN Сигнал индикации состояния датчика проникновения Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)

      • *1: кроме моделей с комплектацией F SPORT

      • *2: для моделей с комплектацией F SPORT

      • *3: для моделей с системой круиз-контроля

      • *4: для моделей с динамической радарной системой круиз-контроля

      • *5: Для моделей с предаварийной системой безопасности

      • *6: для моделей с системой предупреждения об уходе с полосы

      • *7: для моделей с системой автоматического включения дальнего света

      • *8: Для моделей с мониторной системой помощи при парковке

      • *9: для моделей с системой навигации

      • *10: для моделей с системой регулируемой адаптивной подвески

      • *11: для моделей с системой управления полным приводом

      • *12: Для моделей с системой рулевого управления с переменным передаточным числом

      • *13: для моделей с системой контроля слепых зон

      • *14: Для моделей с люком

      • *15: для моделей без системы регулируемой адаптивной подвески

      • *16: для моделей со спидометром с метрическими единицами измерения основной шкалы

      • *17: для моделей со спидометром с британскими единицами измерения основной шкалы

      • *18: Для моделей с системой предупреждения о ненадлежащем давлении в шинах

      • *19: для моделей с системой предупреждения о превышении скорости

      • *20: для моделей без динамической радарной системы круиз-контроля

    4. Buzzer

      Параметр / Устройство Условие Вход/выход Линия связи Сигнал Устройство
      Уведомление о перезапуске во время движения Непрерывно издает звуковой сигнал Вход CAN Сигнал предупреждения интеллектуальной системы 2 ЭБУ сертификации (ЭБУ электронного ключа питания в сборе)
      Предупреждение об управлении выключателем зажигания во время движения Издает прерывистый звуковой сигнал Вход CAN Сигнал запроса прерывистого включения зуммера управления переключателем ЭБУ сертификации (ЭБУ электронного ключа питания в сборе)
      Предупреждение о непристегнутом ремне безопасности (со стороны водителя) Подает один сигнал / звучит прерывисто Вход CAN Сигнал выключателя пряжки ремня безопасности сиденья водителя Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
      Сигнал выключателя стояночного тормоза
      Сигнал положения P рычага переключения передач ECM
      Сигнал положения R рычага переключения передач
      Сигнал скорости автомобиля (SP1) Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
      Предупреждение о непристегнутом ремне безопасности (со стороны переднего пассажира) Подает один сигнал / звучит прерывисто Вход CAN Сигнал выключателя стояночного тормоза Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
      Сигнал положения P рычага переключения передач ECM
      Сигнал положения R рычага переключения передач
      Сигнал скорости автомобиля (SP1) Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
      Шина прямой связи Сигнал выключателя пряжки ремня безопасности переднего пассажира Замок ремня безопасности правого переднего сиденья в сборе
      Замок ремня безопасности левого переднего сиденья в сборе
      Сигнал датчика присутствия пассажира на сиденье переднего пассажира Подушка раздельного переднего сиденья (датчик присутствия пассажира)
      Предупреждение о непристегнутом ремне безопасности (для ремней безопасности задних сидений)*3 Издает прерывистый звуковой сигнал Вход CAN Сигнал состояния парковки Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
      Сигнал выключателя освещения проема правой задней двери
      Сигнал выключателя освещения проема левой задней двери
      Сигнал скорости автомобиля (SP1) Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
      Шина прямой связи

      • Сигнал выключателя пряжки правого ремня безопасности заднего сиденья

      • Сигнал выключателя пряжки центрального ремня безопасности заднего сиденья

      • Левый замок ремня безопасности заднего сиденья с центральным ремнем в сборе*4

      • Замок ремня безопасности левого заднего сиденья № 1 в сборе*5
      Сигнал выключателя пряжки ремня безопасности левого заднего сиденья Замок правого ремня безопасности заднего сиденья № 1 в сборе
      Уведомление об откате автомобиля (ШАГ 1) Непрерывно издает звуковой сигнал Вход CAN Сигнал данных частоты вращения коленчатого вала двигателя ECM
      Сигнал положения P рычага переключения передач
      Сигнал положения N рычага переключения передач
      Сигнал скорости автомобиля (SP1) Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
      Уведомление об откате автомобиля (ШАГ 2) Непрерывно издает звуковой сигнал Вход CAN Сигнал данных частоты вращения коленчатого вала двигателя ECM
      Сигнал положения P рычага переключения передач
      Сигнал положения N рычага переключения передач
      Сигнал скорости автомобиля (SP1) Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
      Предупреждение о низком уровне тормозной жидкости Издает прерывистый звуковой сигнал Вход CAN Сигнал признака управления зуммером Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
      Предупреждение о низком давлении масла Издает прерывистый звуковой сигнал Вход Шина прямой связи Сигнал давления моторного масла Контактный датчик давления моторного масла
      Предупреждение EPS Издается 1 звуковой сигнал Вход CAN Сигнал запроса включения зуммера для щитка приборов ЭБУ рулевого управления с усилителем
      Контрольная лампа температуры охлаждающей жидкости двигателя Издается 1 звуковой сигнал Вход CAN Сигнал температуры охлаждающей жидкости ECM
      Предупреждение системы электронного ключа питания Издает прерывистый звуковой сигнал Вход CAN Сигнал запроса прерывистого включения зуммера щитка приборов (интервал 0,7 с) ЭБУ сертификации (ЭБУ электронного ключа питания в сборе)
      Hill-start assist control (Reset) Подает два звуковых сигнала Вход CAN Сигнал признака управления зуммером Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
      Hill-start assist control (Set) Издается 1 звуковой сигнал Вход CAN Сигнал признака управления зуммером Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
      Предупреждение системы электронного ключа питания Издает прерывистый звуковой сигнал (не более 9 раз) Вход CAN Сигнал запроса прерывистого включения зуммера щитка приборов (интервал 0,7 с) ЭБУ сертификации (ЭБУ электронного ключа питания в сборе)
      Предупреждение системы электронного ключа питания Издается 1 звуковой сигнал Вход CAN Сигнал запроса однократного включения зуммера щитка приборов ЭБУ сертификации (ЭБУ электронного ключа питания в сборе)
      Предупреждение мультиинформационного дисплея Издается 1 звуковой сигнал Вход CAN Сигнал предупреждения мультиинформационного дисплея Соответствующие ЭБУ
      Шина прямой связи
      Отключение радарной системы круиз-контроля на низкой скорости*1 Подает два звуковых сигнала Вход CAN Сигнал запроса включения зуммера отключения системы при низкой скорости ЭБУ помощи при движении в сборе
      Завершение идентификации ключа иммобилайзера Издается 1 звуковой сигнал Вход CAN Сигнал завершения идентификации ключа иммобилайзера ЭБУ сертификации (ЭБУ электронного ключа питания в сборе)
      Предупреждение о превышении скорости*2 Издает прерывистый звуковой сигнал (не более 6 раз) Вход CAN Сигнал скорости автомобиля (SP1) Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
      Предупреждение о движении с включенным стояночным тормозом Издает прерывистый звуковой сигнал Вход CAN Сигнал выключателя стояночного тормоза Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
      Сигнал скорости автомобиля (SP1) Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
      Предупреждение о движении с неплотно закрытой дверью Издает прерывистый звуковой сигнал Вход CAN Сигнал выключателя освещения дверного проема со стороны водителя Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
      Сигнал выключателя освещения проема двери переднего пассажира
      Сигнал выключателя освещения проема правой задней двери
      Сигнал выключателя освещения проема левой задней двери
      Сигнал выключателя освещения проема двери багажного отделения
      Сигнал выключателя освещения проема капота
      Сигнал скорости автомобиля (SP1) Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
      Sports shift reject (Отклонение спортивного режима переключения передач) Подает два звуковых сигнала Вход CAN Сигнал зуммера блокировки ECM
      Оповещение о невыключенном освещении Непрерывно издает звуковой сигнал Вход CAN Сигнал состояния системы освещения Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
      Сигнал выключателя освещения дверного проема со стороны водителя
      Выключатель проблескового режима указателя поворота Издает прерывистый звуковой сигнал Вход Шина прямой связи Сигнал переключателя левого указателя поворота Переключатель стеклоочистителя ветрового стекла в сборе
      Сигнал переключателя правого указателя поворота
      Сигнал выключателя аварийной сигнализации Панель управления системой кондиционирования в сборе

      • *1: для моделей с динамической радарной системой круиз-контроля

      • *2: для моделей с системой предупреждения о превышении скорости

      • *3: для моделей с функцией предупреждения о непристегнутых ремнях безопасности задних сидений

      • *4: Для ремня нерегулируемых сидений

      • *5: Для ремня складывающихся сидений

    5. Прочие

      Параметр / Устройство Условие Вход/выход Линия связи Сигнал Устройство
      Подсветка щитка приборов Уровень подсветки Вход CAN Сигнал данных об освещенности Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
      Сигнал автоматического переключателя света фар
      Сигнал запроса включения задних фонарей
      Сигнал состояния парковки
      Сигнал запроса включения освещения панели
      Шина прямой связи Сигнал уровня освещенности Переключатель TRIP в сборе
      - Выход CAN Сигнал включения реостата Соответствующие ЭБУ
      Сигнал выключения подсветки салона
      Сигнал выключения задних фонарей
      Шина прямой связи Выходной сигнал уровня освещенности

  3. БЛОК-СХЕМА МУЛЬТИИНФОРМАЦИОННОГО ДИСПЛЕЯ


    1. Блок-схема мультиинформационного дисплея (кроме моделей в комплектации F SPORT)

      A01MYGJC06
      *a Условия не выполняются *b Условия выполняются
      *c При выдаче нескольких запросов на индикацию информация отображается последовательно. *d Выбор экрана или параметры с помощью кнопки DISP
      *e В течение некоторого времени после выключения зажигания отображаются показания одометра. *f После включения зажигания (IG)

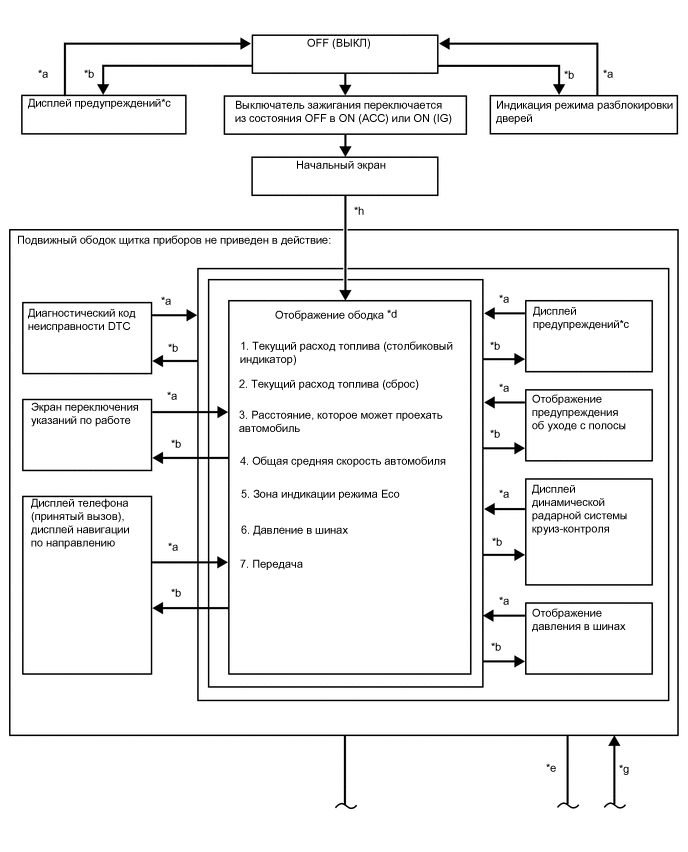

    2. Блок-схема мультиинформационного дисплея (для моделей в комплектации F SPORT)

      A01GFTZC06
      A01GFJOC06
      *a Условия не выполняются *b Условия выполняются
      *c При выдаче нескольких запросов на индикацию информация отображается последовательно. *d Выбор экрана или параметры с помощью кнопки DISP
      *e Нажатие переключателя TOP (вверх) *f В течение некоторого времени после выключения зажигания отображаются показания одометра.
      *g Приведен в действие подвижный ободок щитка приборов *h После установки выключателя зажигания в состояние ON (ВКЛ) (IG)

  4. ОПИСАНИЕ ПРЕДУПРЕЖДАЮЩЕЙ ИНДИКАЦИИ

    Приоритет Название системы / (функция автомобиля)

    Главная контрольная лампа аварийного состояния

    ○: Загорается

    ●: Мигает

    		 Buzzer (*1) Дисплей Уровень
    1 Система управления полным приводом - - AWD Test Mode (режим проверки постоянного полного привода) Caution (предостережение)
    Система рулевого управления с переменным передаточным числом - - VGRS Test Mode (режим проверки VGRS) Caution (предостережение)
    Система предупреждения об уходе с полосы - - Adjusting LDA Camera (регулировка камеры системы предупреждения об уходе с полосы) Caution (предостережение)
    Динамическая радарная система круиз-контроля - - Adjusting Front Radar Beam (регулировка диаграммы направленности переднего радара) Caution (предостережение)
    Предаварийная система безопасности - - BRAKE! (торможение!) Предупреждение
    Система посадки и запуска ● * Holding in Engine Switch Will Cause an Emergency Engine Stop. (Удерживание выключателя зажигания вызовет аварийный останов двигателя.) Предупреждение
    Система посадки и запуска ● * To Restart Car, Shift Lever to "N" and Press Engine Switch. (Для перезапуска автомобиля установите рычаг в положение "N" и нажмите выключатель зажигания.) Caution (предостережение)
    Система посадки и запуска ● * The Engine Has Stopped. (двигатель остановлен.) Please Put Shift Lever into "P". (установите рычаг переключения передач в положение "P".) Caution (предостережение)
    (предупреждение об откате автомобиля) ● * The Engine Has Stopped. (двигатель остановлен.) Please Stop Your Car in a Safe Place. (остановите автомобиль в безопасном месте.) Caution (предостережение)
    (предупреждение об откате автомобиля) ● * To Restart Car, Shift Lever to "N" and Press Engine Switch. (Для перезапуска автомобиля установите рычаг в положение "N" и нажмите выключатель зажигания.) Caution (предостережение)
    2 Динамическая радарная система круиз-контроля или система предупреждения об уходе с полосы - - Предупреждающий индикатор динамической радарной системы круиз-контроля или системы предупреждения об уходе с полосы -
    Система курсовой устойчивости ○ ○ Brake Malfunction (Неисправность тормозов) Предупреждение
    Brake override system (Система принудительного включения тормозов) ● ○ The Accelerator is Stuck. Please Depress Brake Pedal to Stop Car. (педаль акселератора заклинило. Нажмите педаль тормоза, чтобы остановить автомобиль.) Caution (предостережение)
    3 (Предупреждение о состоянии всех дверей (автомобиль движется)) ● * Each door ajar (все двери неплотно закрыты) (во время движения автомобиля) Caution (предостережение)
    (Предупреждение о состоянии всех дверей (автомобиль неподвижен)) - - Each door ajar (все двери неплотно закрыты) (когда автомобиль остановлен) Caution (предостережение)
    Система помощи при парковке ○ - Обнаружение объектов системой ультразвуковой локации (отображение изображения) Caution (предостережение)
    Система помощи при парковке ○ - Check Park Sonar System (проверьте ультразвуковую парковочную систему) Caution (предостережение)
    Система помощи при парковке ○ - Clean Park Sonar (очистите ультразвуковой датчик системы парковки) Caution (предостережение)
    4 Система посадки и запуска - - Auto Power OFF to Conserve Battery (автоматическое выключение питания для экономии энергии аккумуляторной батареи) Caution (предостережение)
    5 Система рулевого управления с усилителем ○ * EPS Failure. Steering Wheel Harder to Turn. (Для поворота рулевого колеса требуется большее усилие.) Caution (предостережение)
    Система рулевого управления с усилителем ○ * Voltage Abnormality. (Ненормальное напряжение.) Steering Wheel Harder to Turn. (Для поворота рулевого колеса требуется большее усилие.) Caution (предостережение)
    Система рулевого управления с усилителем ○ * Check Power Steering System (проверьте усилитель рулевого управления) Caution (предостережение)
    (Стояночный тормоз) ● * Release Parking Brake (отпустите стояночный тормоз) Caution (предостережение)
    Система посадки и запуска ● * Key not Detected (ключ не обнаружен) Caution (предостережение)
    6 Система автоматической трансмиссии ○ * 1st Gear not Available due to slippery road surface (1-я передача не включается из-за скользкой дорожной поверхности) Caution (предостережение)
    (спидометр) ● * Speed Limit Exceeded (превышена предельная скорость) Caution (предостережение)
    7 Система подушек безопасности ○ ○ Check SRS Airbag System (проверьте систему подушек безопасности SRS) Caution (предостережение)
    Система курсовой устойчивости - ○ Check ABS (проверьте АБС) Caution (предостережение)
    Система SFI ○ ○ Engine Coolant High Temperature (Высокая температура охлаждающей жидкости двигателя) Caution (предостережение)
    Динамическая радарная система круиз-контроля ○ ○ Clean Radar Sensor (очистите датчик радара) Caution (предостережение)
    Динамическая радарная система круиз-контроля ○ ○ Cruise Control not available (режим круиз-контроля недоступен) Caution (предостережение)
    Система предупреждения об уходе с полосы ○ ○ LDA not available (Система предупреждения об уходе с полосы недоступна) Caution (предостережение)
    Система посадки и запуска ● * Check Entry & Start System (проверьте систему посадки и запуска) Caution (предостережение)
    Система контроля слепых зон ○ ○ BSM not available (BSM недоступна) Caution (предостережение)
    Динамическая радарная система круиз-контроля ○ ○ Check Cruise Control System (проверьте систему круиз-контроля) Caution (предостережение)
    Система предупреждения об уходе с полосы ○ ○ Check LDA System (Проверьте систему предупреждения об уходе с полосы) Caution (предостережение)
    Предаварийная система безопасности ○ ○ Check PCS System (проверьте систему PCS) Caution (предостережение)
    Система контроля слепых зон ○ ○ Check BSM System (проверьте систему BSM) Caution (предостережение)
    (Контактный датчик давления моторного масла) ○ * Engine Oil Pressure Low (Низкое давление моторного масла) Caution (предостережение)
    Система автоматической трансмиссии ○ ○ Transmission Fluid High Temperature (высокая температура трансмиссионной жидкости) Caution (предостережение)
    Система управления полным приводом ○ ○ Check AWD System (проверьте систему постоянного полного привода) Caution (предостережение)
    Система рулевого управления с переменным передаточным числом ○ ○ Check VGRS System (проверьте систему VGRS) Caution (предостережение)
    8 Динамическая радарная система круиз-контроля или система предупреждения об уходе с полосы - - Индикатор динамической радарной системы круиз-контроля или системы предупреждения об уходе с полосы -
    Система рулевого управления с усилителем ○ * Engine Stopped, Steering Wheel Harder to Turn. (Двигатель остановлен, для поворота рулевого колеса требуется большее усилие.) Caution (предостережение)
    Система посадки и запуска ● * Turn power OFF (выключите питание) Caution (предостережение)
    Система посадки и запуска ● ○ Key detected in vehicle (в автомобиле обнаружен ключ) Caution (предостережение)
    Система освещения ● * Turn Light Off (выключите освещение) Caution (предостережение)
    Система люка ● ○ Moon Roof Opened (люк открыт) Caution (предостережение)
    Система управления электрическими стеклоподъемниками ● ○ Window opened (открыто окно) Caution (предостережение)
    Система электрических стеклоподъемников или система люка ● ○ Window/Moon Roof opened (открыто окно/люк) Caution (предостережение)
    Система посадки и запуска ● * Depress brake pedal, touch engine switch with key (нажмите педаль тормоза, приложите ключ к выключателю зажигания) Caution (предостережение)
    Система посадки и запуска - - Depress brake pedal and push engine switch to start (нажмите педаль тормоза, а затем нажмите на выключатель зажигания для запуска двигателя) Caution (предостережение)
    Система посадки и запуска - - Depress brake pedal and push engine switch to start (нажмите педаль тормоза, а затем нажмите на выключатель зажигания для запуска двигателя) Caution (предостережение)
    Brake override system (Система принудительного включения тормозов) ● ○ The Accelerator is Stuck. Please Check the Accelerator. (Проверьте педаль акселератора.) Caution (предостережение)
    Система блокировки рулевого управления ● * Steering lock active (включена блокировка рулевого управления) Caution (предостережение)
    9 Brake override system (Система принудительного включения тормозов) ○ ○ Brake Override System Failure. (Отказ системы принудительного включения тормозов.) Caution (предостережение)
    10 Система посадки и запуска ○ * Key Battery Low (батарея ключа разряжена) Caution (предостережение)
    (Датчик уровня моторного масла) ○ ○ Engine Oil Level Low (низкий уровень моторного масла) Caution (предостережение)
    Система освещения, автоматическая система управления уровнем фар или система автоматического включения дальнего света ○ ○ Check Headlight System (проверьте систему фар) Caution (предостережение)
    Brake override system (Система принудительного включения тормозов) ● - Both Accelerator and Brake Pedals Are Depressed. (Одновременно нажаты педали тормоза и акселератора.) Рекомендация
    Система предупреждения о ненадлежащем давлении в шинах - - Контрольная лампа системы предупреждения о ненадлежащем давлении в шинах Рекомендация
    11 Система рулевого управления с переменным передаточным числом ○ - Check VGRS System (проверьте систему VGRS) Caution (предостережение)
    Система подушек безопасности ○ ○ POP UP HOOD Activated. (Приведен в действие АКТИВНЫЙ КАПОТ.) Caution (предостережение)
    Система подушек безопасности ○ ○ POP UP HOOD Failure. (Отказ АКТИВНОГО КАПОТА.) Caution (предостережение)
    (Датчик аварийного уровня в сборе) - - Washer Fluid Low (низкий уровень жидкости стеклоомывателя) Рекомендация

    (Датчик уровня топлива в сборе)

    (Датчик уровня топлива № 2 в сборе)

    		 - - Fuel Low (низкий уровень топлива) Рекомендация
    Система курсовой устойчивости - - TRC OFF Caution (предостережение)
    Система SFI - - Injector Maintenance required soon (скоро потребуется обслуживание форсунок) Рекомендация
    Система SFI ○ - Injector Maintenance required (требуется обслуживание форсунок) Рекомендация
    Система автоматического включения дальнего света - - Turn on the high beam to activate AHB System (Включение фар дальнего света для приведения в действие системы AHB) Рекомендация
    Система посадки и запуска - - Depress brake pedal and push engine switch to start (нажмите педаль тормоза, а затем нажмите на выключатель зажигания для запуска двигателя) Caution (предостережение)
    Предаварийная система безопасности - - VSC System Switched Off. (Система VSC выключена.) Pre-crash Brake System Disengaged" (система предаварийного включения тормозов выключена)." Рекомендация
    Предаварийная система безопасности - - PCS temporarily not available (PCS временно недоступна) Рекомендация
    Система кондиционирования воздуха - - Operation of Electrical Items Restricted. (Работа электрических устройств ограничена.) Отключите ненужные функции. Рекомендация
    Система предупреждения об уходе с полосы - - LDA System is Unavailable Below 50 km/h (система LDA недоступна при скорости менее 50 км/час). Рекомендация
    Система предупреждения об уходе с полосы - - LDA System is Unavailable Below 32 MPH (система LDA недоступна при скорости менее 32 миль в час). Рекомендация
    Система предупреждения об уходе с полосы - - LDA System is Unavailable at this Speed. (система LDA при этой скорости недоступна.) Рекомендация
    Противоугонная система - - Theft Sensor OFF (датчик противоугонной системы выключен) Рекомендация
    Противоугонная система - - Theft Sensor ON (датчик противоугонной системы включен) Рекомендация

    • *: Специализированный зуммер издает звуковой сигнал в зависимости от состояния

    • *1: Зуммеры, связанные с главной контрольной лампой аварийного состояния

  5. ОТОБРАЖЕНИЕ ПРЕДУПРЕЖДЕНИЙ


    1. Ниже показаны все предупреждения, отображаемые на мультиинформационном дисплее.

      Tech Tips

      Экраны на рисунках могут отличаться от экранов, отображаемых в конкретном автомобиле, из-за различия технических характеристик автомобилей.

      A01GFWZ
      A01GFCN
      A01GF5M
