СИСТЕМА ИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ И ИНДИКАТОРОВ РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ

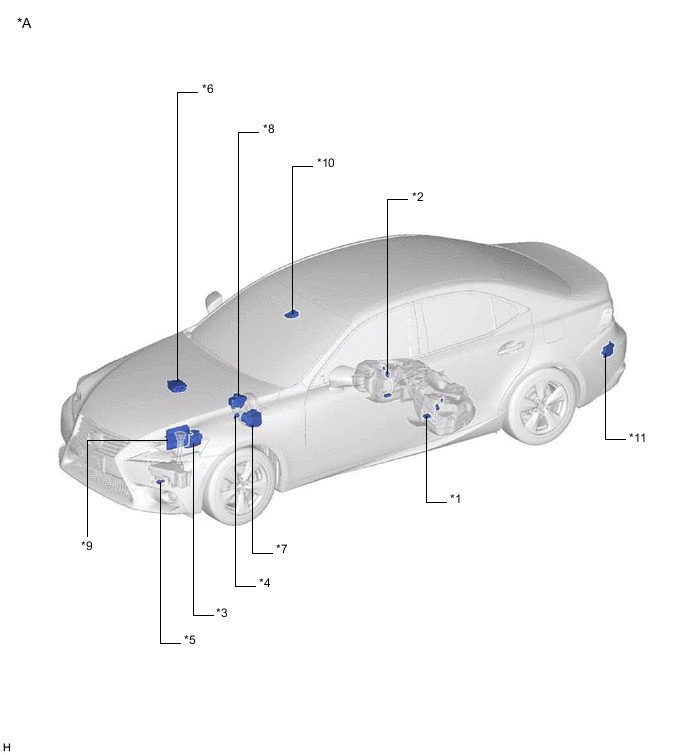

ИЛЛЮСТРАЦИЯ
| *A | Для моделей с левосторонним рулевым управлением | - | - |
| *1 | ДАТЧИК УРОВНЯ ТОПЛИВА В СБОРЕ | *2 | ДАТЧИК УРОВНЯ ТОПЛИВА № 2 В СБОРЕ |
| *3 | ГЕНЕРАТОР В СБОРЕ | *4 | ДАТЧИК РАЗРЕЖЕНИЯ В СБОРЕ (для моделей с 8AR-FTS, для моделей без системы запуска и останова) |
| *5 | ДАТЧИК УРОВНЯ В СБОРЕ | *6 | ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ |
| *7 | БЛОК УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ В СБОРЕ - ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ |
*8 | БАЧОК ГЛАВНОГО ЦИЛИНДРА ТОРМОЗНОЙ СИСТЕМЫ В СБОРЕ - ДАТЧИК УРОВНЯ ТОРМОЗНОЙ ЖИДКОСТИ |
| *9 | ECM | *10 | КАМЕРА СИСТЕМЫ ПРЕДУПРЕЖДЕНИЯ ОБ УХОДЕ С ПОЛОСЫ (для моделей с системой предупреждения об уходе с полосы) |
| *11 | ЛЕВЫЙ ДАТЧИК СИСТЕМЫ КОНТРОЛЯ СЛЕПЫХ ЗОН (для моделей с системой контроля слепых зон) | - | - |

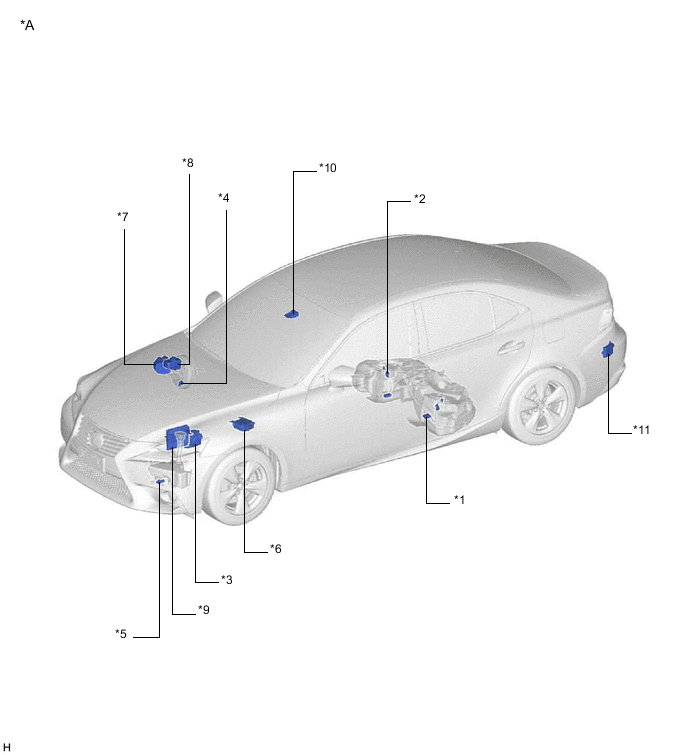

ИЛЛЮСТРАЦИЯ
| *A | Для моделей с правосторонним рулевым управлением | - | - |
| *1 | ДАТЧИК УРОВНЯ ТОПЛИВА В СБОРЕ | *2 | ДАТЧИК УРОВНЯ ТОПЛИВА № 2 В СБОРЕ |
| *3 | ГЕНЕРАТОР В СБОРЕ | *4 | ДАТЧИК РАЗРЕЖЕНИЯ В СБОРЕ (для моделей с 8AR-FTS, для моделей без системы запуска и останова) |
| *5 | ДАТЧИК УРОВНЯ В СБОРЕ | *6 | ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ |
| *7 | БЛОК УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ В СБОРЕ - ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ |
*8 | БАЧОК ГЛАВНОГО ЦИЛИНДРА ТОРМОЗНОЙ СИСТЕМЫ В СБОРЕ - ДАТЧИК УРОВНЯ ТОРМОЗНОЙ ЖИДКОСТИ |
| *9 | ECM | *10 | КАМЕРА СИСТЕМЫ ПРЕДУПРЕЖДЕНИЯ ОБ УХОДЕ С ПОЛОСЫ (для моделей с системой предупреждения об уходе с полосы) |
| *11 | ЛЕВЫЙ ДАТЧИК СИСТЕМЫ КОНТРОЛЯ СЛЕПЫХ ЗОН (для моделей с системой контроля слепых зон) | - | - |

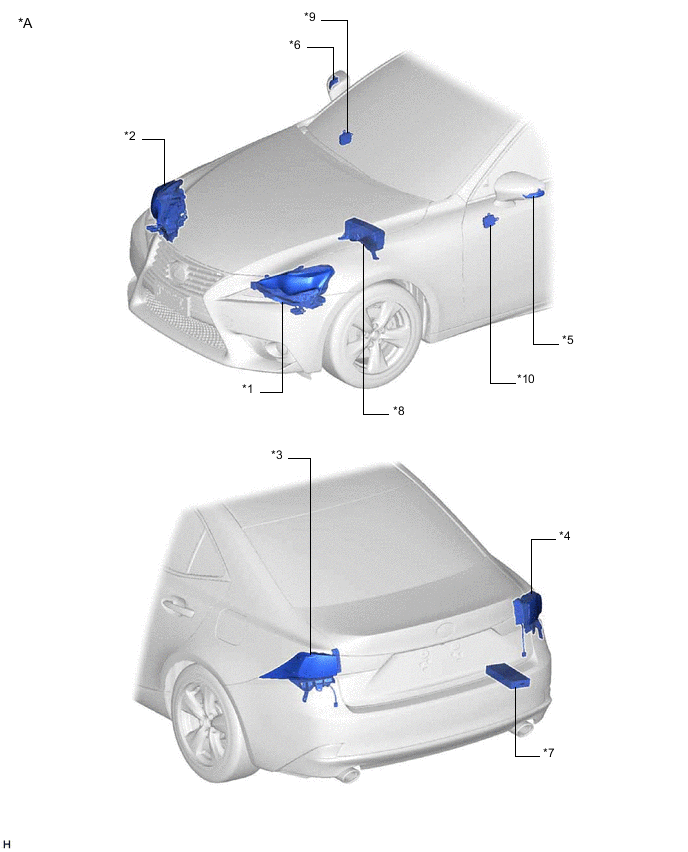

ИЛЛЮСТРАЦИЯ

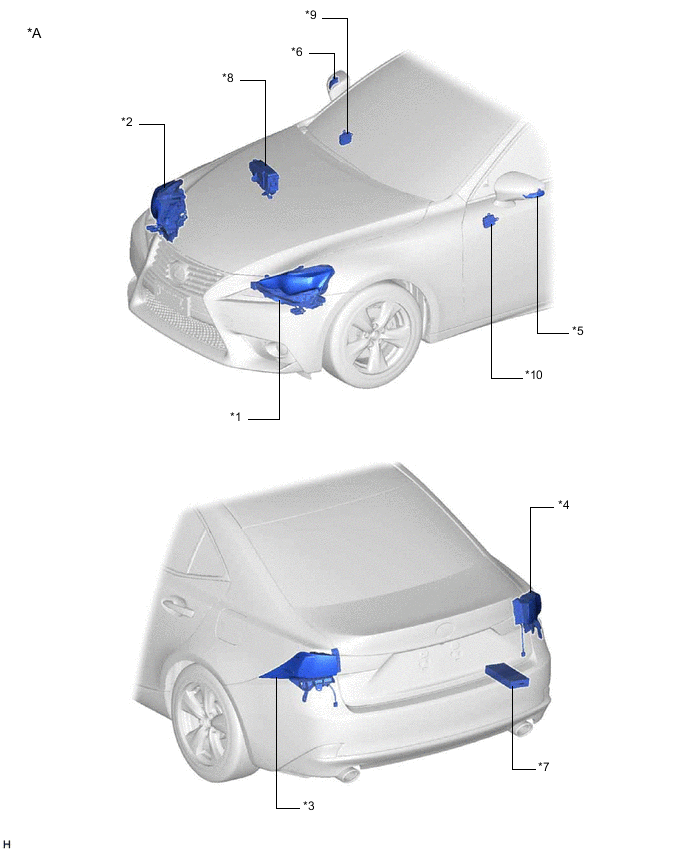

| *A | Для моделей с левосторонним рулевым управлением | - | - |
| *1 | ЛЕВАЯ ФАРА В СБОРЕ | *2 | ПРАВАЯ ФАРА В СБОРЕ |
| *3 | ЛЕВЫЙ ЗАДНИЙ БЛОК ФОНАРЕЙ В СБОРЕ | *4 | ПРАВЫЙ ЗАДНИЙ БЛОК ФОНАРЕЙ В СБОРЕ |
| *5 | ЛЕВЫЙ ПОВТОРИТЕЛЬ УКАЗАТЕЛЯ ПОВОРОТА В СБОРЕ | *6 | ПРАВЫЙ ПОВТОРИТЕЛЬ УКАЗАТЕЛЯ ПОВОРОТА В СБОРЕ |
| *7 | КОМПОНЕНТНЫЙ СТЕРЕОУСИЛИТЕЛЬ В СБОРЕ | *8 | БЛОК РЕЛЕ № 1 МОТОРНОГО ОТСЕКА И РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК № 1 В СБОРЕ - ПРЕДОХРАНИТЕЛЬ MPX-B № 1 |
| *9 | ЭБУ ЭЛЕКТРОПРИВОДА ЛЕВОГО НАРУЖНОГО ЗЕРКАЛА В СБОРЕ (для моделей с системой запоминания положений сидений) | *10 | ЭБУ ЭЛЕКТРОПРИВОДА ПРАВОГО НАРУЖНОГО ЗЕРКАЛА В СБОРЕ (для моделей с системой запоминания положений сидений) |
ИЛЛЮСТРАЦИЯ
| *A | Для моделей с правосторонним рулевым управлением | - | - |
| *1 | ЛЕВАЯ ФАРА В СБОРЕ | *2 | ПРАВАЯ ФАРА В СБОРЕ |
| *3 | ЛЕВЫЙ ЗАДНИЙ БЛОК ФОНАРЕЙ В СБОРЕ | *4 | ПРАВЫЙ ЗАДНИЙ БЛОК ФОНАРЕЙ В СБОРЕ |
| *5 | ЛЕВЫЙ ПОВТОРИТЕЛЬ УКАЗАТЕЛЯ ПОВОРОТА В СБОРЕ | *6 | ПРАВЫЙ ПОВТОРИТЕЛЬ УКАЗАТЕЛЯ ПОВОРОТА В СБОРЕ |
| *7 | КОМПОНЕНТНЫЙ СТЕРЕОУСИЛИТЕЛЬ В СБОРЕ | *8 | БЛОК РЕЛЕ № 1 МОТОРНОГО ОТСЕКА И РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК № 1 В СБОРЕ - ПРЕДОХРАНИТЕЛЬ MPX-B № 1 |
| *9 | ЭБУ ЭЛЕКТРОПРИВОДА ЛЕВОГО НАРУЖНОГО ЗЕРКАЛА В СБОРЕ (для моделей с системой запоминания положений сидений) | *10 | ЭБУ ЭЛЕКТРОПРИВОДА ПРАВОГО НАРУЖНОГО ЗЕРКАЛА В СБОРЕ (для моделей с системой запоминания положений сидений) |
ИЛЛЮСТРАЦИЯ
| *A | Для моделей с левосторонним рулевым управлением | - | - |
| *1 | ВЫКЛЮЧАТЕЛЬ АВАРИЙНОЙ СИГНАЛИЗАЦИИ | *2 | ПЕРЕКЛЮЧАТЕЛЬ СВЕТА ФАР В СБОРЕ |
| *3 | ПЕРЕКЛЮЧАТЕЛЬ СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА В СБОРЕ | *4 | ЭБУ ЗАПУСКА И ОСТАНОВА ДВИГАТЕЛЯ (для моделей с системой запуска и останова) |
| *5 | БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ В СБОРЕ | *6 | ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ) |
| *7 | ЭБУ ПОМОЩИ ПРИ ДВИЖЕНИИ (для моделей с динамической радарной системой круиз-контроля) | *8 | ЭБУ ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ (для моделей с сенсорной системой помощи при парковке LEXUS) |
| *9 | DCM (ПРИЕМОПЕРЕДАТЧИК СИСТЕМЫ ОБРАБОТКИ И ПЕРЕДАЧИ ИНФОРМАЦИИ) (для моделей с приемопередатчиком системы обработки и передачи информации) | - | |
| *a | Установочное положение детали показано в бюллетене технического обслуживания. | - |

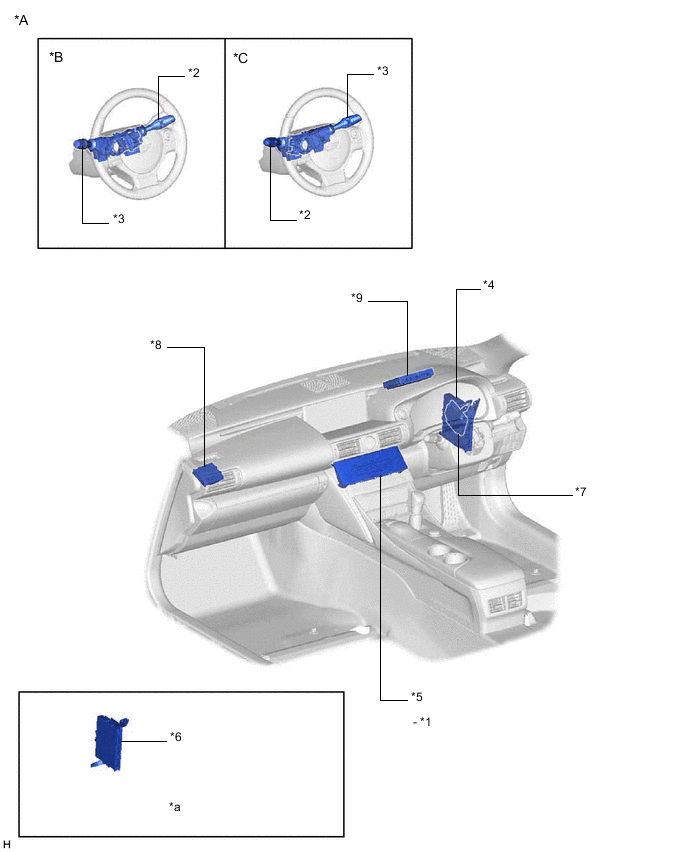

ИЛЛЮСТРАЦИЯ

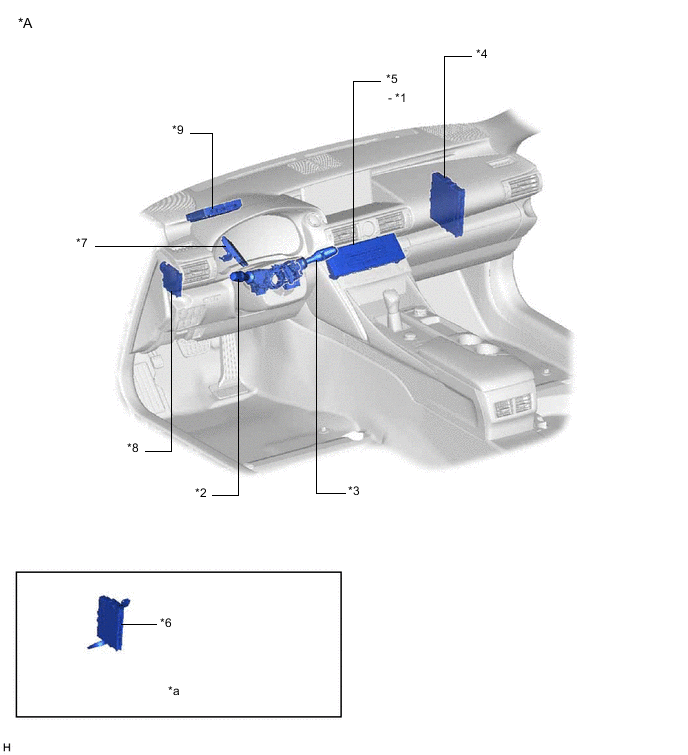

| *A | Для моделей с правосторонним рулевым управлением | *B | для моделей с выключателем переднего стеклоочистителя с левой стороны |
| *C | для моделей с выключателем переднего стеклоочистителя с правой стороны | - | - |
| *1 | ВЫКЛЮЧАТЕЛЬ АВАРИЙНОЙ СИГНАЛИЗАЦИИ | *2 | ПЕРЕКЛЮЧАТЕЛЬ СВЕТА ФАР В СБОРЕ |
| *3 | ПЕРЕКЛЮЧАТЕЛЬ СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА В СБОРЕ | *4 | ЭБУ ЗАПУСКА И ОСТАНОВА ДВИГАТЕЛЯ (для моделей с системой запуска и останова) |
| *5 | БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ В СБОРЕ | *6 | ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ) |
| *7 | ЭБУ ПОМОЩИ ПРИ ДВИЖЕНИИ (для моделей с динамической радарной системой круиз-контроля) | *8 | ЭБУ ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ (для моделей с сенсорной системой помощи при парковке LEXUS) |
| *9 | DCM (ПРИЕМОПЕРЕДАТЧИК СИСТЕМЫ ОБРАБОТКИ И ПЕРЕДАЧИ ИНФОРМАЦИИ) (для моделей с приемопередатчиком системы обработки и передачи информации) | - | - |
| *a | Установочное положение детали показано в бюллетене технического обслуживания. | - | - |

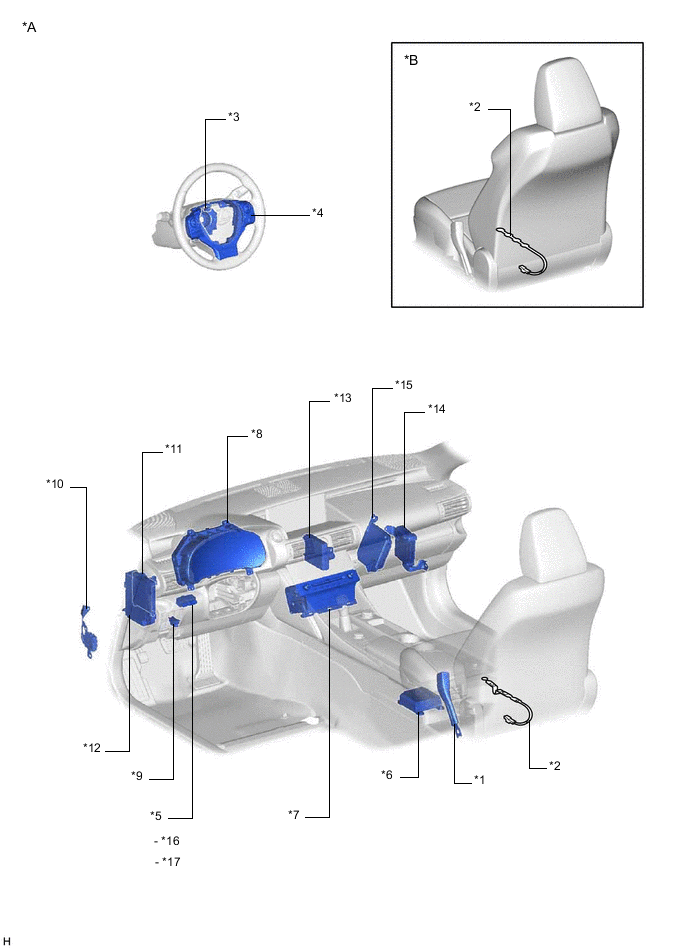

ИЛЛЮСТРАЦИЯ
| *A | Для моделей с левосторонним рулевым управлением | *B | для моделей с сиденьями спортивного типа |
| *1 | ЗАМОК РЕМНЯ БЕЗОПАСНОСТИ ПРАВОГО ПЕРЕДНЕГО СИДЕНЬЯ В СБОРЕ | *2 | ДАТЧИК ПРИСУТСТВИЯ ПАССАЖИРА |
| *3 | ВИТОЙ КАБЕЛЬ С ДАТЧИКОМ В СБОРЕ | *4 | ПЕРЕКЛЮЧАТЕЛИ НА РУЛЕВОМ КОЛЕСЕ |
| *5 | ПЕРЕКЛЮЧАТЕЛЬ TRIP | *6 | БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS |
| *7 | РАДИОПРИЕМНИК В СБОРЕ | *8 | ЩИТОК ПРИБОРОВ В СБОРЕ |
| *9 | DLC3 | *10 | ЭБУ СИСТЕМЫ УПРАВЛЕНИЯ УРОВНЕМ ФАР |
| *11 | ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) | *12 | РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ - ПРЕДОХРАНИТЕЛЬ METER - ПРЕДОХРАНИТЕЛЬ HAZ |
| *13 | БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ | *14 | ЭБУ АМОРТИЗАТОРА (для моделей с системой адаптивной подвески) |
| *15 | ЭБУ ПЕРЕДНЕГО РУЛЕВОГО УПРАВЛЕНИЯ | *16 | ПЕРЕКЛЮЧАТЕЛЬ РЕОСТАТА РЕГУЛИРОВКИ ОСВЕЩЕНИЯ |
| *17 | ПЕРЕКЛЮЧАТЕЛЬ ODO/TRIP | - | - |
ИЛЛЮСТРАЦИЯ

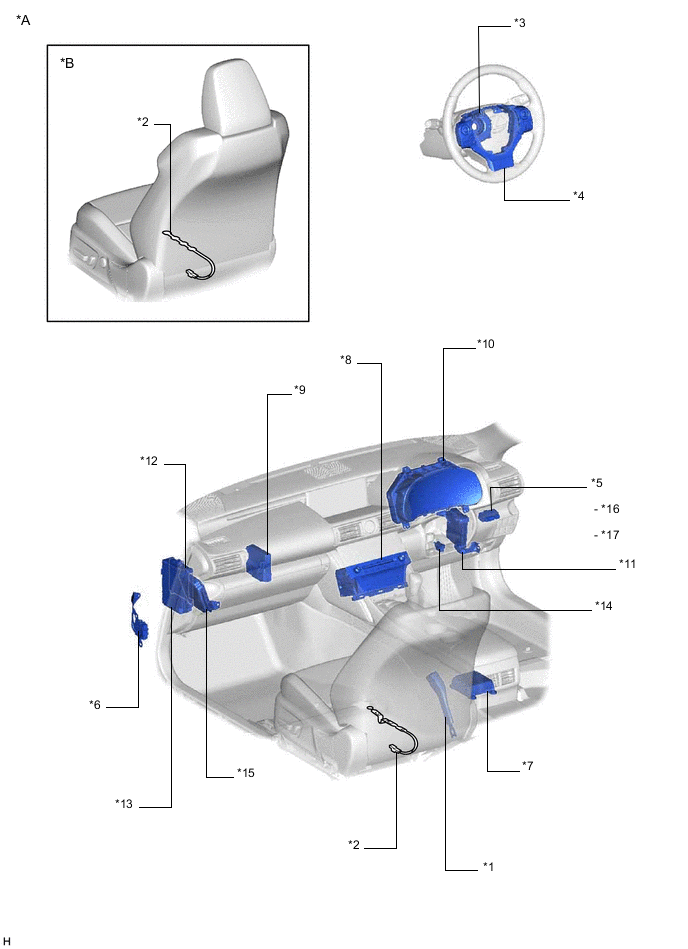

| *A | Для моделей с правосторонним рулевым управлением | *B | для моделей с сиденьями спортивного типа |
| *1 | ЗАМОК РЕМНЯ БЕЗОПАСНОСТИ ЛЕВОГО ПЕРЕДНЕГО СИДЕНЬЯ В СБОРЕ | *2 | ДАТЧИК ПРИСУТСТВИЯ ПАССАЖИРА |
| *3 | ВИТОЙ КАБЕЛЬ С ДАТЧИКОМ В СБОРЕ | *4 | ПЕРЕКЛЮЧАТЕЛИ НА РУЛЕВОМ КОЛЕСЕ |
| *5 | ПЕРЕКЛЮЧАТЕЛЬ TRIP | *6 | ЭБУ СИСТЕМЫ УПРАВЛЕНИЯ УРОВНЕМ ФАР |
| *7 | БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS | *8 | РАДИОПРИЕМНИК В СБОРЕ |
| *9 | БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ | *10 | ЩИТОК ПРИБОРОВ В СБОРЕ |
| *11 | ЭБУ АМОРТИЗАТОРА (для моделей с системой адаптивной подвески) | *12 | ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) |
| *13 | РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ - ПРЕДОХРАНИТЕЛЬ METER - ПРЕДОХРАНИТЕЛЬ HAZ |
*14 | DLC3 |
| *15 | ЭБУ ПЕРЕДНЕГО РУЛЕВОГО УПРАВЛЕНИЯ | *16 | ПЕРЕКЛЮЧАТЕЛЬ РЕОСТАТА РЕГУЛИРОВКИ ОСВЕЩЕНИЯ |
| *17 | ПЕРЕКЛЮЧАТЕЛЬ ODO/TRIP | - | - |

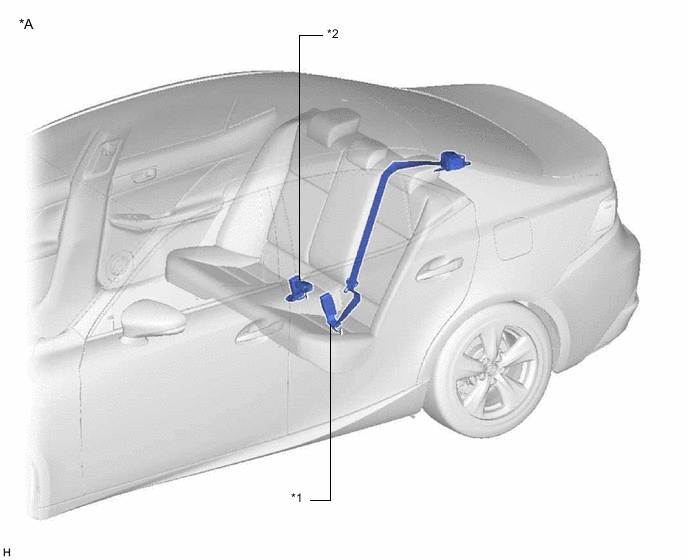

ИЛЛЮСТРАЦИЯ
| *A | для моделей с функцией предупреждения о непристегнутом ремне безопасности задних сидений и нерегулируемыми сиденьями | - | - |
| *1 | ЗАМОК РЕМНЯ БЕЗОПАСНОСТИ ЗАДНЕГО СИДЕНЬЯ С ЛЕВЫМ ЦЕНТРАЛЬНЫМ РЕМНЕМ БЕЗОПАСНОСТИ В СБОРЕ | *2 | ЗАМОК РЕМНЯ БЕЗОПАСНОСТИ ПРАВОГО ЗАДНЕГО СИДЕНЬЯ № 1 В СБОРЕ |

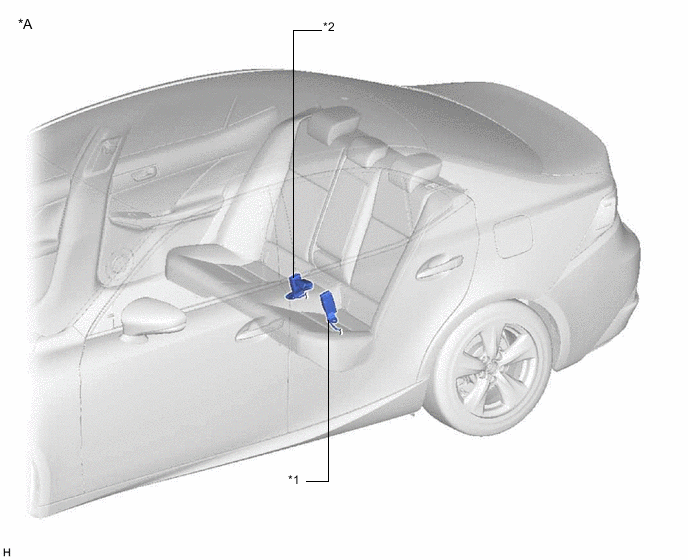

ИЛЛЮСТРАЦИЯ
| *A | для моделей с функцией предупреждения о непристегнутом ремне безопасности задних сидений и складывающимися сиденьями | - | - |
| *1 | ЗАМОК РЕМНЯ БЕЗОПАСНОСТИ ЛЕВОГО ЗАДНЕГО СИДЕНЬЯ № 1 В СБОРЕ | *2 | ЗАМОК РЕМНЯ БЕЗОПАСНОСТИ ПРАВОГО ЗАДНЕГО СИДЕНЬЯ № 1 В СБОРЕ |

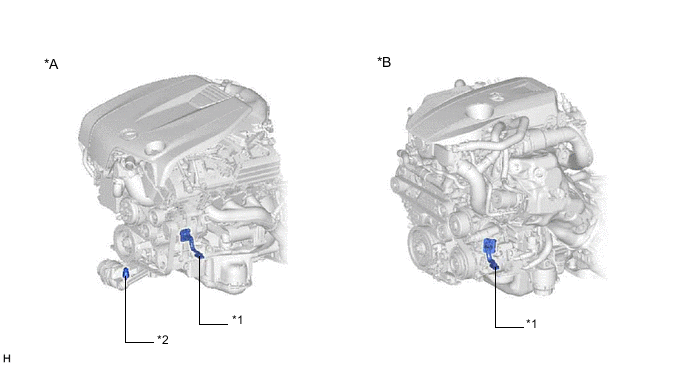

ИЛЛЮСТРАЦИЯ
| *A | Для моделей с 2GR-FSE | *B | Для моделей с 8AR-FTS |
| *1 | ДАТЧИК УРОВНЯ МОТОРНОГО МАСЛА | *2 | КОНТАКТНЫЙ ДАТЧИК ДАВЛЕНИЯ МОТОРНОГО МАСЛА |
