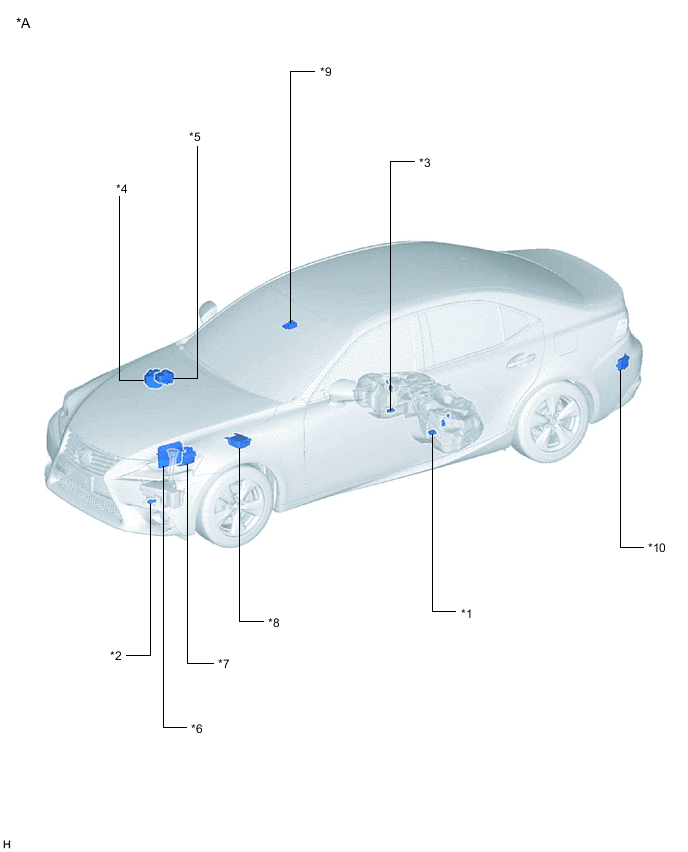

СИСТЕМА ИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ И ИНДИКАТОРОВ РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ
ИЛЛЮСТРАЦИЯ

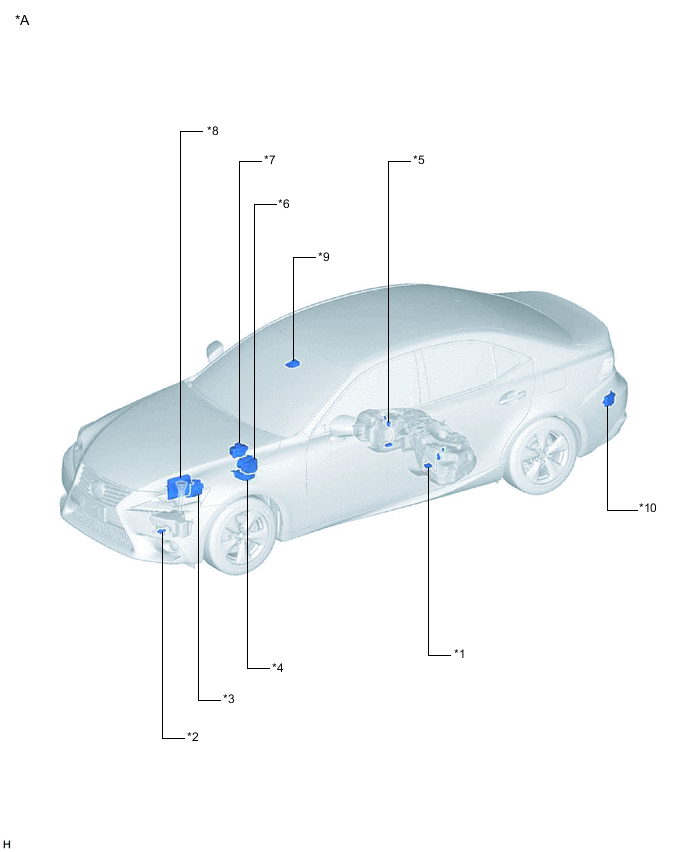

| *A | Для моделей с левосторонним рулевым управлением | - | - |
| *1 | ДАТЧИК УРОВНЯ ТОПЛИВА В СБОРЕ | *2 | ДАТЧИК УРОВНЯ В СБОРЕ |
| *3 | ГЕНЕРАТОР В СБОРЕ | *4 | ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ |
| *5 | ДАТЧИК УРОВНЯ ТОПЛИВА № 2 В СБОРЕ | *6 | БЛОК УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ В СБОРЕ - ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ |
| *7 | БАЧОК ГЛАВНОГО ЦИЛИНДРА ТОРМОЗНОЙ СИСТЕМЫ В СБОРЕ - ДАТЧИК УРОВНЯ ТОРМОЗНОЙ ЖИДКОСТИ |
*8 | ECM |
| *9 | КАМЕРА СИСТЕМЫ ПРЕДУПРЕЖДЕНИЯ ОБ УХОДЕ С ПОЛОСЫ (для моделей с системой предупреждения об уходе с полосы) | *10 | ЛЕВЫЙ ДАТЧИК СИСТЕМЫ КОНТРОЛЯ СЛЕПЫХ ЗОН (для моделей с системой контроля слепых зон) |
ИЛЛЮСТРАЦИЯ
| *A | Для моделей с правосторонним рулевым управлением | - | - |
| *1 | ДАТЧИК УРОВНЯ ТОПЛИВА В СБОРЕ | *2 | ДАТЧИК УРОВНЯ В СБОРЕ |
| *3 | ДАТЧИК УРОВНЯ ТОПЛИВА № 2 В СБОРЕ | *4 | БАЧОК ГЛАВНОГО ЦИЛИНДРА ТОРМОЗНОЙ СИСТЕМЫ В СБОРЕ - ДАТЧИК УРОВНЯ ТОРМОЗНОЙ ЖИДКОСТИ |
| *5 | БЛОК УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ В СБОРЕ - ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ |
*6 | ECM |
| *7 | ГЕНЕРАТОР В СБОРЕ | *8 | ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ |
| *9 | КАМЕРА СИСТЕМЫ ПРЕДУПРЕЖДЕНИЯ ОБ УХОДЕ С ПОЛОСЫ (для моделей с системой предупреждения об уходе с полосы) | *10 | ЛЕВЫЙ ДАТЧИК СИСТЕМЫ КОНТРОЛЯ СЛЕПЫХ ЗОН (для моделей с системой контроля слепых зон) |

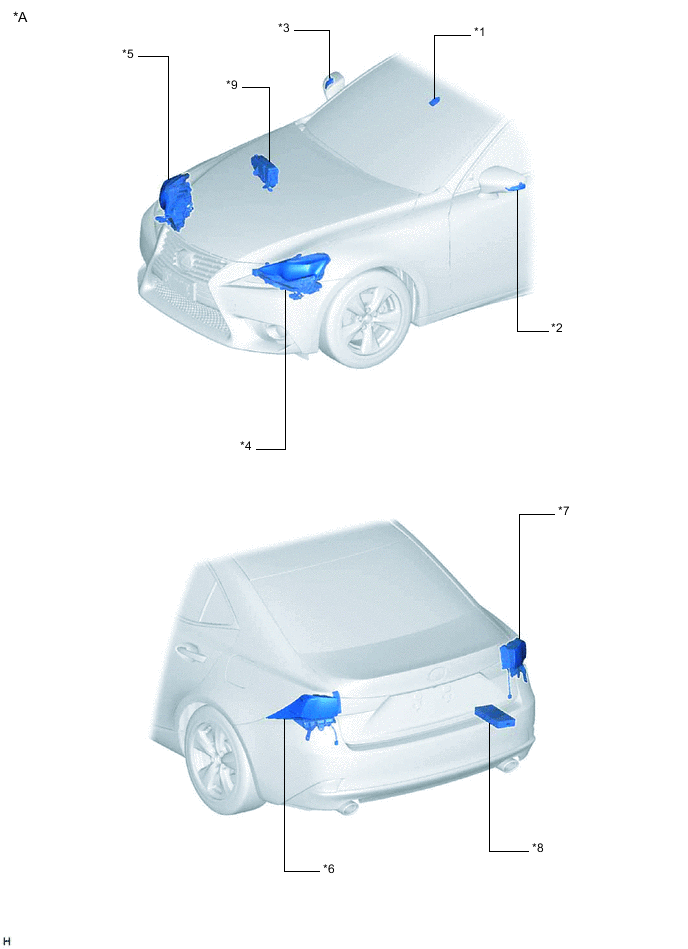

ИЛЛЮСТРАЦИЯ
| *A | Для моделей с левосторонним рулевым управлением | - | - |
| *1 | ДАТЧИК ДОЖДЯ (для моделей с автоматическими стеклоочистителями) | *2 | ЛЕВЫЙ ПОВТОРИТЕЛЬ УКАЗАТЕЛЯ ПОВОРОТА В СБОРЕ |
| *3 | ПРАВЫЙ ПОВТОРИТЕЛЬ УКАЗАТЕЛЯ ПОВОРОТА В СБОРЕ | *4 | ЛЕВАЯ ФАРА В СБОРЕ |
| *5 | ПРАВАЯ ФАРА В СБОРЕ | *6 | ЛЕВЫЙ ЗАДНИЙ БЛОК ФОНАРЕЙ В СБОРЕ |
| *7 | ПРАВЫЙ ЗАДНИЙ БЛОК ФОНАРЕЙ В СБОРЕ | *8 | КОМПОНЕНТНЫЙ СТЕРЕОУСИЛИТЕЛЬ В СБОРЕ |
| *9 | БЛОК РЕЛЕ № 1 МОТОРНОГО ОТСЕКА И РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК № 1 В СБОРЕ - ПРЕДОХРАНИТЕЛЬ MPX-B № 1 |
- | - |

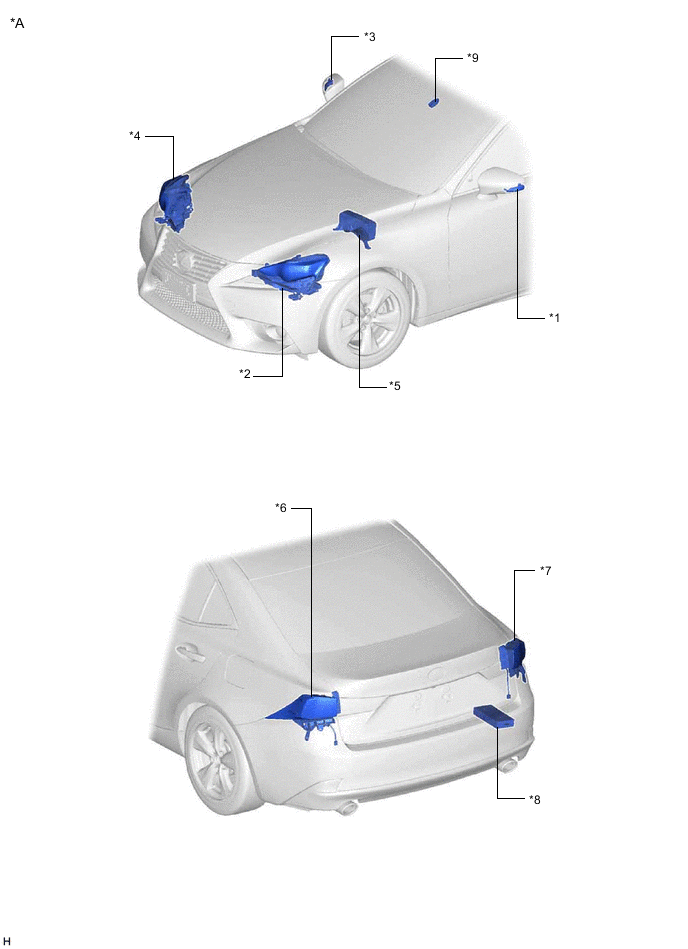

ИЛЛЮСТРАЦИЯ
| *A | Для моделей с правосторонним рулевым управлением | - | - |
| *1 | ЛЕВЫЙ ПОВТОРИТЕЛЬ УКАЗАТЕЛЯ ПОВОРОТА В СБОРЕ | *2 | ЛЕВАЯ ФАРА В СБОРЕ |
| *3 | ПРАВЫЙ ПОВТОРИТЕЛЬ УКАЗАТЕЛЯ ПОВОРОТА В СБОРЕ | *4 | ПРАВАЯ ФАРА В СБОРЕ |
| *5 | БЛОК РЕЛЕ № 1 МОТОРНОГО ОТСЕКА И РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК № 1 В СБОРЕ - ПРЕДОХРАНИТЕЛЬ MPX-B № 1 |
*6 | ЛЕВЫЙ ЗАДНИЙ БЛОК ФОНАРЕЙ В СБОРЕ |
| *7 | ПРАВЫЙ ЗАДНИЙ БЛОК ФОНАРЕЙ В СБОРЕ | *8 | КОМПОНЕНТНЫЙ СТЕРЕОУСИЛИТЕЛЬ В СБОРЕ |
| *9 | ДАТЧИК ДОЖДЯ (для моделей с автоматическими стеклоочистителями) | - | - |

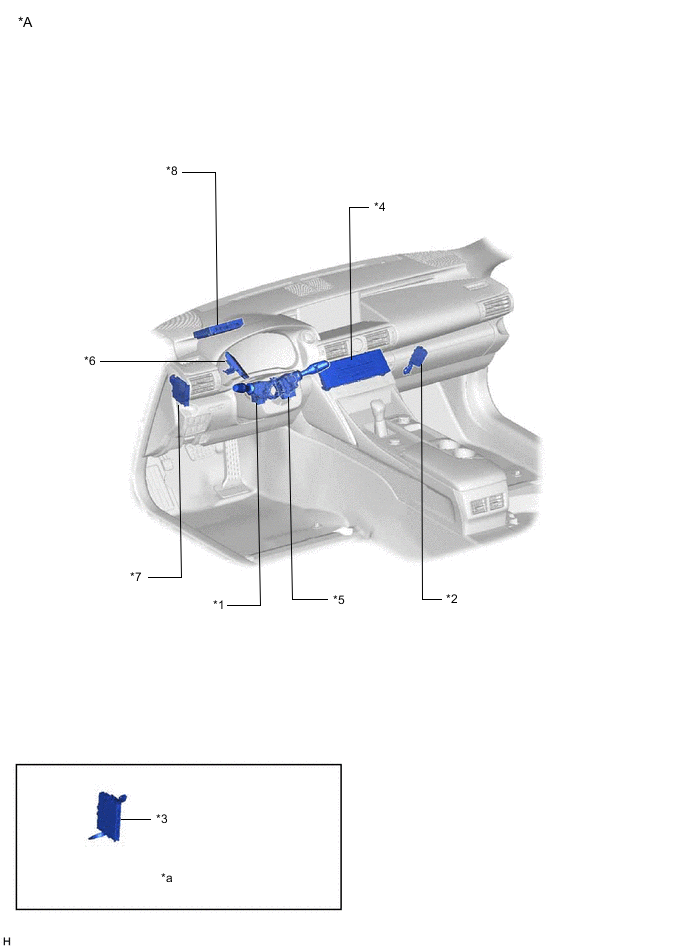

ИЛЛЮСТРАЦИЯ
| *A | Для моделей с левосторонним рулевым управлением | - | - |
| *1 | ПЕРЕКЛЮЧАТЕЛЬ СВЕТА ФАР В СБОРЕ | *2 | ЭБУ ПОЛНОГО ПРИВОДА |
| *3 | ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ) | *4 | БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ В СБОРЕ - ВЫКЛЮЧАТЕЛЬ АВАРИЙНОЙ СИГНАЛИЗАЦИИ |
| *5 | ПЕРЕКЛЮЧАТЕЛЬ СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА В СБОРЕ | *6 | ЭБУ ПОМОЩИ ПРИ ДВИЖЕНИИ (для моделей с динамической радарной системой круиз-контроля) |
| *7 | ЭБУ ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ В СБОРЕ (для моделей с системой помощи при парковке) | *8 | DCM (ПРИЕМОПЕРЕДАТЧИК СИСТЕМЫ ОБРАБОТКИ И ПЕРЕДАЧИ ИНФОРМАЦИИ) (для моделей с ручным выключателем (SOS)) |
| *a | Установочное положение детали показано в бюллетене технического обслуживания. | - | - |

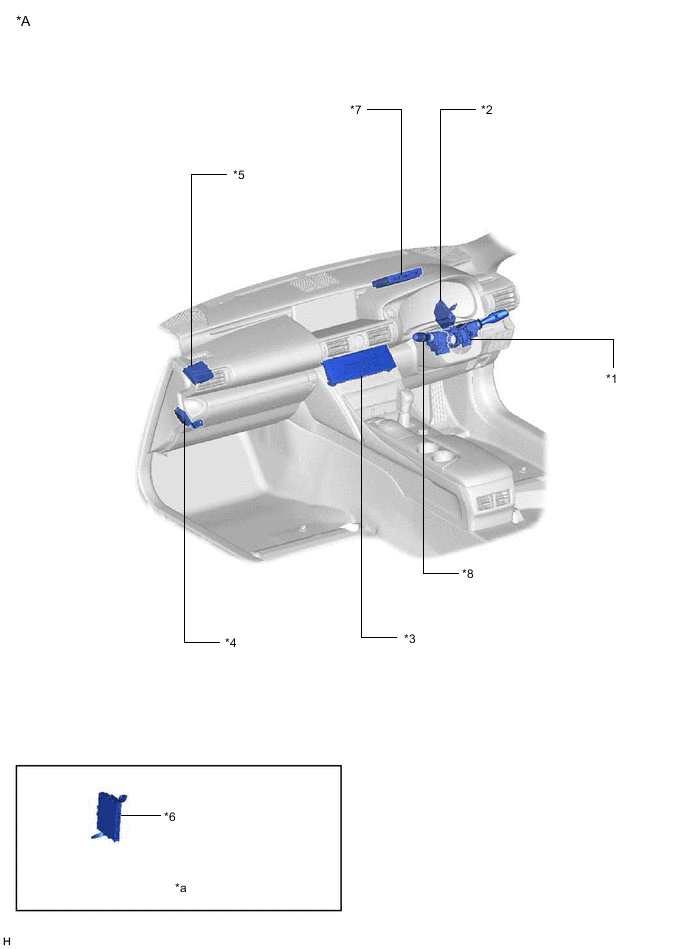

ИЛЛЮСТРАЦИЯ
| *A | Для моделей с правосторонним рулевым управлением | - | - |
| *1 | ПЕРЕКЛЮЧАТЕЛЬ СВЕТА ФАР В СБОРЕ | *2 | ЭБУ ПОМОЩИ ПРИ ДВИЖЕНИИ (для моделей с динамической радарной системой круиз-контроля) |
| *3 | БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ В СБОРЕ - ВЫКЛЮЧАТЕЛЬ АВАРИЙНОЙ СИГНАЛИЗАЦИИ |
*4 | ЭБУ ПОЛНОГО ПРИВОДА |
| *5 | ЭБУ ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ В СБОРЕ (для моделей с системой помощи при парковке) | *6 | ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ) |
| *7 | DCM (ПРИЕМОПЕРЕДАТЧИК СИСТЕМЫ ОБРАБОТКИ И ПЕРЕДАЧИ ИНФОРМАЦИИ) (для моделей с ручным выключателем (SOS)) | *8 | ПЕРЕКЛЮЧАТЕЛЬ СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА В СБОРЕ |
| *a | Установочное положение детали показано в бюллетене технического обслуживания. | - | - |

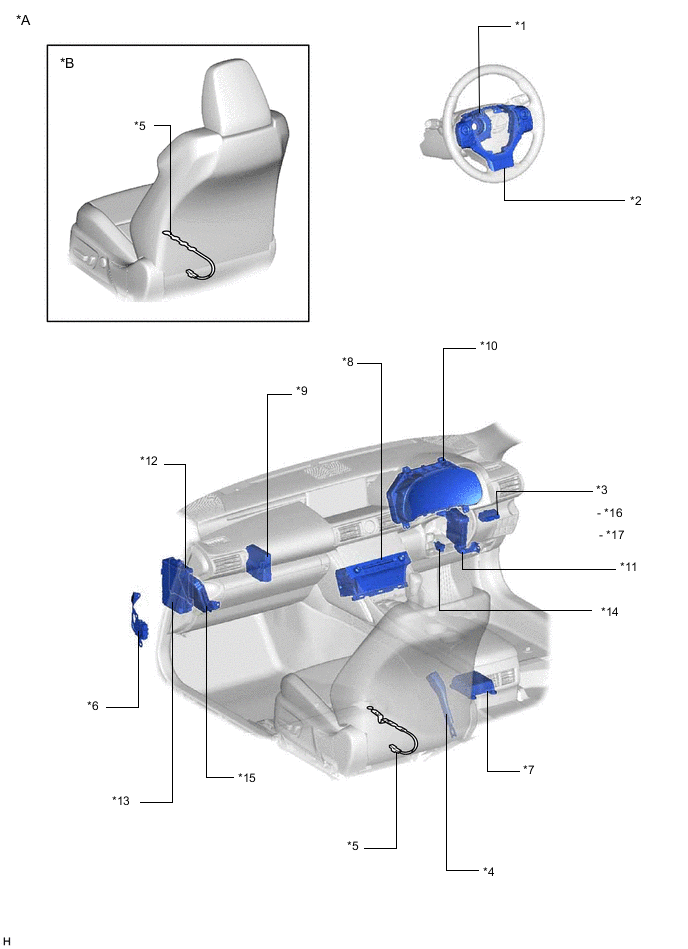

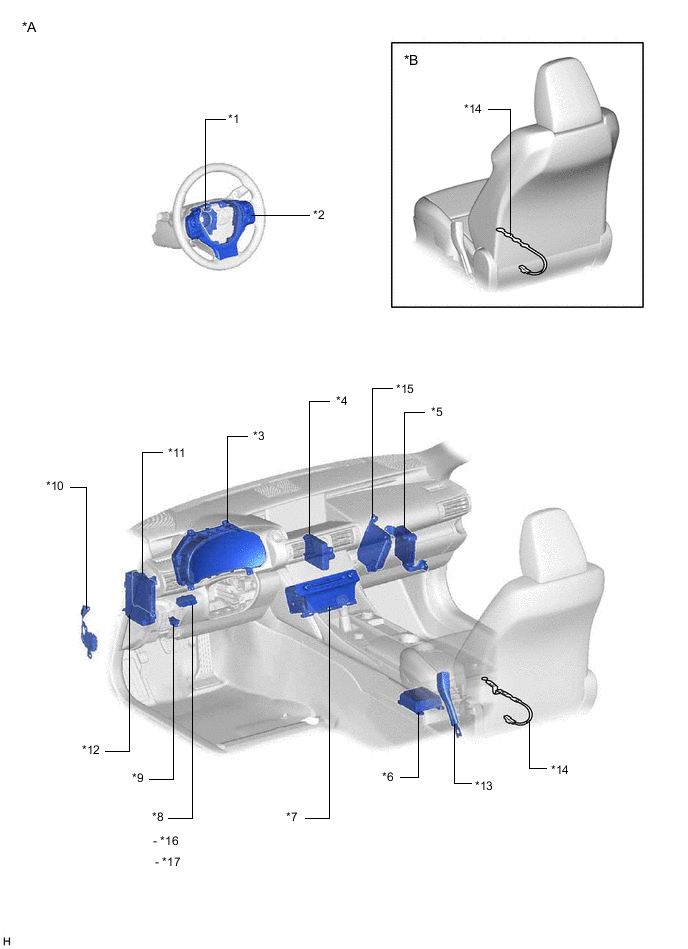

ИЛЛЮСТРАЦИЯ
| *A | Для моделей с левосторонним рулевым управлением | *B | для моделей с сиденьями спортивного типа |
| *1 | ВИТОЙ КАБЕЛЬ С ДАТЧИКОМ В СБОРЕ | *2 | ПЕРЕКЛЮЧАТЕЛИ НА РУЛЕВОМ КОЛЕСЕ |
| *3 | ПЕРЕКЛЮЧАТЕЛЬ TRIP | *4 | БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ |
| *5 | ЭБУ АМОРТИЗАТОРА (для моделей с AVS) | *6 | БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS |
| *7 | РАДИОПРИЕМНИК В СБОРЕ | *8 | ЩИТОК ПРИБОРОВ В СБОРЕ |
| *9 | DLC3 | *10 | ЭБУ СИСТЕМЫ УПРАВЛЕНИЯ УРОВНЕМ ФАР |
| *11 | ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) | *12 | РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ - ПРЕДОХРАНИТЕЛЬ METER - ПРЕДОХРАНИТЕЛЬ HAZ |
| *13 | ЗАМОК РЕМНЯ БЕЗОПАСНОСТИ ПРАВОГО ПЕРЕДНЕГО СИДЕНЬЯ В СБОРЕ | *14 | ДАТЧИК ПРИСУТСТВИЯ ПАССАЖИРА |
| *15 | ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ | *16 | ПЕРЕКЛЮЧАТЕЛЬ РЕОСТАТА РЕГУЛИРОВКИ ОСВЕЩЕНИЯ |
| *17 | ПЕРЕКЛЮЧАТЕЛЬ ODO/TRIP | - | - |
ИЛЛЮСТРАЦИЯ
| *A | Для моделей с правосторонним рулевым управлением | *B | для моделей с сиденьями спортивного типа |
| *1 | ВИТОЙ КАБЕЛЬ С ДАТЧИКОМ В СБОРЕ | *2 | ПЕРЕКЛЮЧАТЕЛИ НА РУЛЕВОМ КОЛЕСЕ |
| *3 | ПЕРЕКЛЮЧАТЕЛЬ TRIP | *4 | ЗАМОК РЕМНЯ БЕЗОПАСНОСТИ ЛЕВОГО ПЕРЕДНЕГО СИДЕНЬЯ В СБОРЕ |
| *5 | ДАТЧИК ПРИСУТСТВИЯ ПАССАЖИРА | *6 | ЭБУ СИСТЕМЫ УПРАВЛЕНИЯ УРОВНЕМ ФАР |
| *7 | БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS | *8 | РАДИОПРИЕМНИК В СБОРЕ |
| *9 | БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ | *10 | ЩИТОК ПРИБОРОВ В СБОРЕ |
| *11 | ЭБУ АМОРТИЗАТОРА (для моделей с AVS) | *12 | ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) |
| *13 | РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ - ПРЕДОХРАНИТЕЛЬ METER - ПРЕДОХРАНИТЕЛЬ HAZ |
*14 | DLC3 |
| *15 | ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ | *16 | ПЕРЕКЛЮЧАТЕЛЬ РЕОСТАТА РЕГУЛИРОВКИ ОСВЕЩЕНИЯ |
| *17 | ПЕРЕКЛЮЧАТЕЛЬ ODO/TRIP | - | - |

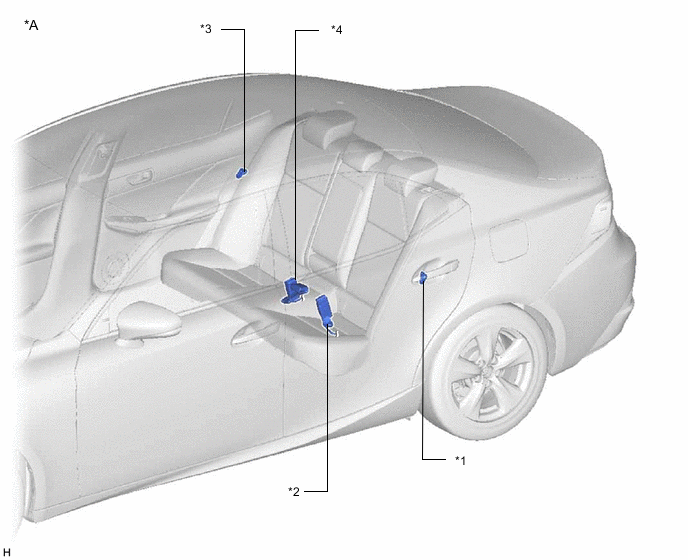

ИЛЛЮСТРАЦИЯ
| *A | для моделей с функцией предупреждения о непристегнутом ремне безопасности задних сидений и нерегулируемыми сиденьями | - | - |
| *1 | ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ЛЕВОЙ ЗАДНЕЙ ДВЕРИ В СБОРЕ | *2 | ЗАМОК РЕМНЯ БЕЗОПАСНОСТИ ЗАДНЕГО СИДЕНЬЯ С ЛЕВЫМ ЦЕНТРАЛЬНЫМ РЕМНЕМ БЕЗОПАСНОСТИ В СБОРЕ |
| *3 | ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ПРАВОЙ ЗАДНЕЙ ДВЕРИ В СБОРЕ | *4 | ЗАМОК РЕМНЯ БЕЗОПАСНОСТИ ПРАВОГО ЗАДНЕГО СИДЕНЬЯ № 1 В СБОРЕ |

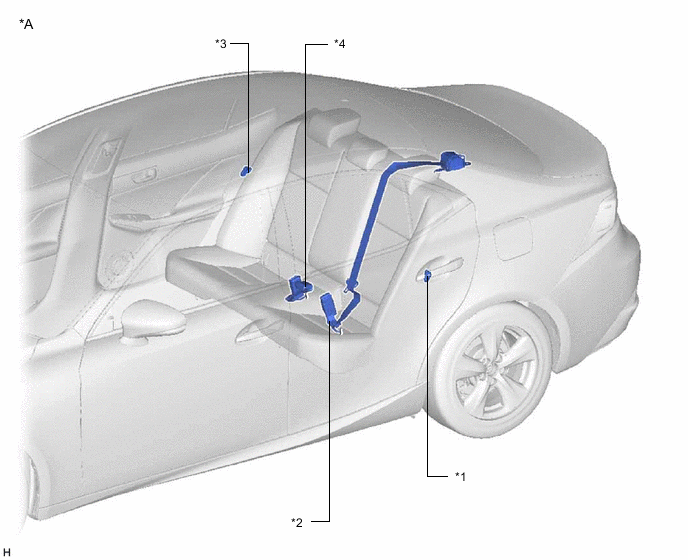

ИЛЛЮСТРАЦИЯ
| *A | для моделей с функцией предупреждения о непристегнутом ремне безопасности задних сидений и складывающимися сиденьями | - | - |
| *1 | ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ЛЕВОЙ ЗАДНЕЙ ДВЕРИ В СБОРЕ | *2 | ЗАМОК РЕМНЯ БЕЗОПАСНОСТИ ЛЕВОГО ЗАДНЕГО СИДЕНЬЯ № 1 В СБОРЕ |
| *3 | ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ПРАВОЙ ЗАДНЕЙ ДВЕРИ В СБОРЕ | *4 | ЗАМОК РЕМНЯ БЕЗОПАСНОСТИ ПРАВОГО ЗАДНЕГО СИДЕНЬЯ № 1 В СБОРЕ |

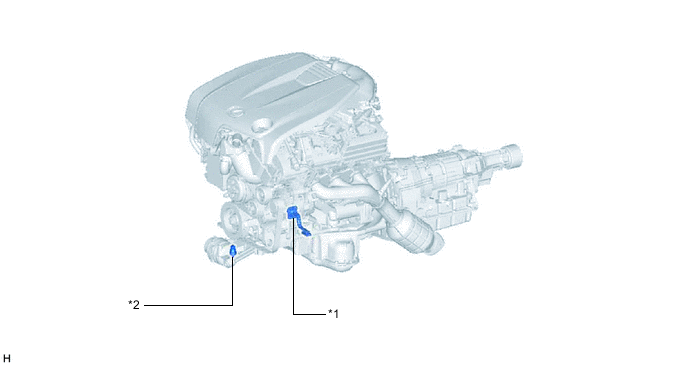

ИЛЛЮСТРАЦИЯ
| *1 | ДАТЧИК УРОВНЯ МОТОРНОГО МАСЛА | *2 | КОНТАКТНЫЙ ДАТЧИК ДАВЛЕНИЯ МОТОРНОГО МАСЛА |
