СИСТЕМА НАВИГАЦИИ КОНТАКТЫ ЭБУ

Tech Tips

Проверку следует выполнять с обратной стороны разъема, не отсоединяя его от устройств.


  1. РАДИОПРИЕМНИК В СБОРЕ

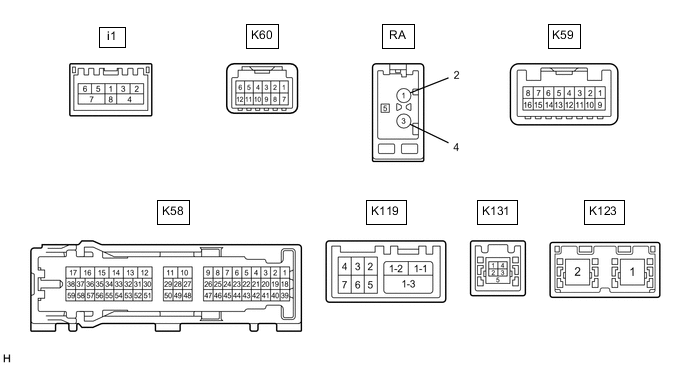

    A01MWWVN02
    Номера контактов (обозначения) Цвет проводки Назначение контактов Условие Заданные условия
    K58-1 (CANH) R Сигнал передачи данных CAN - -
    K58-2 (CANL) B Сигнал передачи данных CAN - -
    K58-3 (CNH1) В Сигнал передачи данных по локальной шине - -
    K58-4 (CNL1) P Сигнал передачи данных по локальной шине - -
    K58-10 (VMTF) - K58-12 (GND1) W - W-B Сигнал выключения изображения

    Зажигание включено (АСС)

    Изображение на экране меняется

    3,5 В или более

    → Ниже 1 В

    → 3,5 В или выше
    K58-12 (GND1) - масса W-B - масса Масса Всегда Менее 1 В
    K58-13 (ILL-) - K58-12 (GND1) BE - W-B Сигнал подсветки Переключатель освещения выключен Менее 1 В
    Переключатель освещения в положении TAIL или HEAD Формирование импульсов
    K58-14 (ILL+) - K58-12 (GND1) G - W-B Сигнал подсветки Переключатель освещения выключен Менее 1 В
    Переключатель освещения в положении TAIL или HEAD 11-14 В
    K58-15 (IG) - K58-12 (GND1) P - W-B Источник питания (IG) Зажигание выключено Менее 1 В
    Выключатель зажигания в состоянии ON (ВКЛ) (IG) 11-14 В
    K58-16 (ACC1) - K58-12 (GND1)

    BE - W-B*3

    GR - W-B*4

    		 Источник питания (ACC) Зажигание выключено Менее 1 В
    Зажигание включено (АСС)

    11 - 14 В*3

    9,5 - 14 В*4
    K58-17 (+B1) - K58-12 (GND1)

    V - W-B*3

    SB - W-B*4

    		 Источник питания (+B) Всегда

    11 - 14 В*3

    9,5 - 14 В*4
    K58-18 (V+) - K58-12 (GND1) R - W-B Видеосигнал

    Выключатель зажигания в состоянии ON (ВКЛ) (IG)

    Рычаг переключения передач в положении R

    Объектив камеры не закрыт, изображение выводится

    Формирование импульсов

    (см. осциллограмму 1)

    Выключатель зажигания в состоянии ON (ВКЛ) (IG)

    Рычаг переключения передач в положении R

    Объектив камеры закрыт, экран затемнен

    Формирование импульсов

    (см. осциллограмму 2)
    K58-19 (V-) - K58-12 (GND1) W - W-B Масса Всегда Менее 1 В
    K58-20 (CNH2) В Сигнал передачи данных по локальной шине - -
    K58-21 (CNL2) P Сигнал передачи данных по локальной шине - -
    K58-27 (MIN+) - K58-12 (GND1) W - W-B Голосовой сигнал микрофона

    См. операцию "Проверка микрофона" в разделе "Проверка работы"

    Нажмите здесь Click here

    		-
    K58-28 (SGND) - масса Экран - масса Заземление экрана Всегда Менее 1 В
    K58-29 (MACC) - K58-12 (GND1)*2 R - W-B Источник питания микрофона Зажигание выключено Менее 1 В
    Зажигание включено (АСС) 4 - 6 В
    K58-30 (SW1) - K58-32 (SWG) L - BR Сигнал переключателя на рулевом колесе Ни один из переключателей не нажат 2,97 - 3,56 В
    Нажатие переключателя SEEK+ (поиск+) 0,27 - 0,35 В
    Нажатие выключателя SEEK- (поиск-) 0,86 - 1,03 В
    Нажатие выключателя VOL+ (громкость+) 1,51 - 1,79 В
    Нажатие выключателя VOL- (громкость-) 2,22 - 2,66 В
    K58-31 (SW2) - K58-32 (SWG) P - BR Сигнал переключателя на рулевом колесе Ни один из переключателей не нажат 2,97 - 3,56 В
    Нажатие переключателя MODE (режим) 0,27 - 0,35 В
    Нажатие выключателя ON HOOK (подключение к линии) 0,86 - 1,03 В
    Нажатие выключателя OFF HOOK (отключение от линии) 1,51 - 1,79 В
    Нажатие выключателя VOICE (голос) 2,22 - 2,66 В
    K58-32 (SWG) - масса BR - масса Сигнал переключателя на рулевом колесе Всегда Менее 1 В
    K58-39 (CA+) - K58-12 (GND1) B - W-B Источник питания телекамеры Зажигание включено (АСС) 5,5 - 7,05 В
    K58-40 (CGND) - масса Экран - масса Заземление экрана Всегда Менее 1 В
    K58-45 (TX3+) G Сигнал связи AVC-LAN - -
    K58-46 (TX3-) В Сигнал связи AVC-LAN - -
    K58-48 (MIN-) - масса B - масса Голосовой сигнал микрофона

    См. операцию "Проверка микрофона" в разделе "Проверка работы"

    Нажмите здесь Click here

    		-
    K58-49 (SNS2) - K58-12 (GND1) L - W-B Сигнал обнаружения подключения микрофона Всегда Менее 1 В
    K58-55 (PKB) - K58-12 (GND1) GR - W-B Сигнал стояночного тормоза

    См. "Режим проверки сигналов автомобиля" в разделе "Проверка работы"

    Нажмите здесь Click here

    		-
    K58-56 (SPD) - K58-12 (GND1) L - W-B Сигнал скорости автомобиля

    См. "Режим проверки сигналов автомобиля" в разделе "Проверка работы"

    Нажмите здесь Click here

    		-
    K59-5 (AGND) - масса Экран - масса Заземление экрана Всегда Менее 1 В
    K59-6 (VV+) - K58-12 (GND1) P - W-B Видеосигнал Звук воспроизводится внешним устройством (когда используется стереогнездо) Выдается форма сигнала, синхронизированная с видеосигналами
    K59-7 (VAR+) - K59-15 (VA-) W - R Звуковой сигнал (правый канал) Звук воспроизводится внешним устройством (когда используется стереогнездо) На выходе сигнал, форма которого синхронизирована со звуком
    K59-8 (VAL+) - K59-15 (VA-) B - R Звуковой сигнал (левый канал) Звук воспроизводится внешним устройством (когда используется стереогнездо) На выходе сигнал, форма которого синхронизирована со звуком
    K59-13 (SG) - K58-12 (GND1) Экран - W-B Заземление экрана Всегда Менее 1 В
    K59-14 (VV-) - K58-12 (GND1) L - W-B Масса видеосигнала Всегда Менее 1 В
    K59-15 (VA-) - K58-12 (GND1) R - W-B Масса звукового сигнала Всегда Менее 1 В
    K59-16 (ADPG) - K58-12 (GND1) P - W-B Сигнал обнаружения подключения внешнего устройства Внешнее устройство подключено Менее 1 В
    Внешнее устройство не подключено 2,1 - 3 В
    i1-1 (WUO) W Сигнал вывода из режима ожидания шины MOST - -
    i1-2 (MI+) B Сигнал передачи данных шины MOST - -
    i1-3 (MI-) B Сигнал передачи данных шины MOST - -
    i1-4 (SLDI) Экран Заземление экрана - -
    i1-5 (MO+) B Сигнал передачи данных шины MOST - -
    i1-6 (MO-) B Сигнал передачи данных шины MOST - -
    i1-7 (SLDO) Экран Заземление экрана - -
    K119-1-1 (USB-)*1 B Шина передачи данных USB - -
    K119-1-2 (USB+)*1 B Шина передачи данных USB - -
    K119-1-3 (USBS) - масса*1 B - масса Заземление экрана Всегда Менее 1 В
    K119-2 (USBG) - масса*1 W - масса Масса Всегда Менее 1 В
    K119-3 (VOT+) - K58-12 (GND1)*1 W - W-B Переданный голосовой сигнал Вызов при использовании службы оператора На выходе сигнал, форма которого синхронизирована со звуком
    K119-4 (USBV) - K58-12 (GND1)*1 W - W-B Питание приемопередатчика системы обработки и передачи информации Зажигание выключено На выходе сигнал, форма которого синхронизирована со звуком
    Зажигание включено (АСС) 4,75 - 5,25 В
    K119-5 (VOT-) - K58-12 (GND1)*1 R - W-B Переданный голосовой сигнал Вызов при использовании службы оператора На выходе сигнал, форма которого синхронизирована со звуком
    K119-6 (VOR-) - K58-12 (GND1)*1 B - W-B Принятый голосовой сигнал Прием вызова во время использования службы оператора На выходе сигнал, форма которого синхронизирована со звуком
    K119-7 (VOR+) - K58-12 (GND1)*1 G - W-B Принятый голосовой сигнал Прием вызова во время использования службы оператора На выходе сигнал, форма которого синхронизирована со звуком
    K60-7 (GND2) - масса SB - масса Масса Всегда Менее 1 В
    K60-11 (ACC) - K58-12 (GND1) BE - W-B Источник питания (ACC) Зажигание выключено Менее 1 В
    Зажигание включено (АСС) 11-14 В
    K60-12 (+B) - K58-12 (GND1) G - W-B Источник питания (+B) Всегда 11-14 В
    K131-1 (USV1) - Источник питания - -
    K131-2 (US1-) - Сигнал данных - -
    K131-3 (US1+) - Сигнал данных - -
    K131-4 (UGD1) - Масса - -
    K131-5 (USG1) - Заземление экрана - -
    K123-1 (GVIF) B Видеосигнал (цифровой) - -
    K123-2 (GVIF) B Видеосигнал (цифровой) - -
    RA-5 (ANT+) - K58-12 (GND1) - - W-B Источник питания антенны

    Зажигание включено (АСС)

    Радиоприемник включен, и выбран режим AM или FM

    		 11-14 В

    • *1: для моделей с приемопередатчиком системы обработки и передачи информации

      *2: для моделей без приемопередатчика системы обработки и передачи информации

      *3: для моделей без системы запуска и останова

      *4: для моделей с системой запуска и останова


    1. Для справки (осциллограмма сигнала):


      1. A01MY0CC06
        *a Осциллограмма 1 (объектив камеры не закрыт, изображение выводится)
        *b Сигнал синхронизации
        *c Сигнал видеоизображения

        Осциллограмма 1 (объектив камеры не закрыт, изображение выводится)

        Параметр / Устройство Описание
        Контакты, на которых выполняются измерения K58-18 (V+) - K58-12 (GND1)
        Настройки прибора 200 мВ/дел., 50 мкс/дел.
        Условие Зажигание включено (IG), рычаг переключения передач в положении R

        Tech Tips

        Форма видеосигнала изменяется в соответствии с изображением, которое передает телекамера.

      2. A01MX8UC04
        *a Осциллограмма 2 (объектив камеры закрыт, экран затемнен)
        *b Сигнал синхронизации
        *c Сигнал видеоизображения

        Осциллограмма 2 (объектив камеры закрыт, экран затемнен)

        Параметр / Устройство Описание
        Контакты, на которых выполняются измерения K58-18 (V+) - K58-12 (GND1)
        Настройки прибора 200 мВ/дел., 50 мкс/дел.
        Условие Зажигание включено (IG), рычаг переключения передач в положении R

        Tech Tips

        Форма видеосигнала изменяется в соответствии с изображением, которое передает задняя телекамера.

  2. КОМПОНЕНТНЫЙ СТЕРЕОУСИЛИТЕЛЬ В СБОРЕ

    A01MWMCN09
    Номера контактов (обозначения) Цвет проводки Назначение контактов Условие Заданные условия
    P23-1 (+B) - P23-3 (GND)

    SB - BR*3

    R - BR*4

    		 Источник питания (+B) Всегда

    11 - 14 В*3

    9,5 - 14 В*4
    P23-2 (TMUT) - масса*1 B - масса Сигнал подавления громкости Аудиосистема работает Более 2,0 В
    Режим вызова экстренной помощи Менее 1 В
    P23-3 (GND) - масса BR - масса Масса Всегда Менее 1 В
    P23-4 (WFL+) - P23-3 (GND) R - BR Звуковой сигнал (передний левый канал) Аудиосистема работает На выходе сигнал, форма которого синхронизирована со звуком
    P23-5 (WFR+) - P23-3 (GND) L - BR Звуковой сигнал (передний правый канал) Аудиосистема работает На выходе сигнал, форма которого синхронизирована со звуком
    P23-6 (WF1+) - P23-3 (GND) GR - BR Звуковой сигнал (низкочастотный динамик) Аудиосистема работает На выходе сигнал, форма которого синхронизирована со звуком
    P23-7 (CTR+) - P23-3 (GND) GR - BR Звуковой сигнал (передний центральный канал) Аудиосистема работает На выходе сигнал, форма которого синхронизирована со звуком
    P23-10 (SL+) - P23-3 (GND)*2 B - BR Звуковой сигнал (задний левый канал) Аудиосистема работает На выходе сигнал, форма которого синхронизирована со звуком
    P23-11 (SR+) - P23-3 (GND)*2 W - BR Звуковой сигнал (задний правый канал) Аудиосистема работает На выходе сигнал, форма которого синхронизирована со звуком
    P23-12 (FL+) - P23-3 (GND) W - BR Звуковой сигнал (передний левый канал) Аудиосистема работает На выходе сигнал, форма которого синхронизирована со звуком
    P23-13 (FR+) - P23-3 (GND) BE - BR Звуковой сигнал (передний правый канал) Аудиосистема работает На выходе сигнал, форма которого синхронизирована со звуком
    P23-14 (RL+) - P23-3 (GND) BE - BR Звуковой сигнал (задний левый канал) Аудиосистема работает На выходе сигнал, форма которого синхронизирована со звуком
    P23-15 (RR+) - P23-3 (GND) LG - BR Звуковой сигнал (задний правый канал) Аудиосистема работает На выходе сигнал, форма которого синхронизирована со звуком
    P23-16 (+B2) - P23-3 (GND) BE - BR Источник питания (+B) Всегда

    11 - 14 В*3

    9,5 - 14 В*4
    P23-17 (SPD) - P23-3 (GND) L - BR Сигнал скорости автомобиля

    Выключатель зажигания в состоянии ON (ВКЛ) (IG)

    Колесо вращается

    		 Формирование импульсов
    P23-18 (GND2) - масса BR - масса Масса Всегда Менее 1 В
    P23-19 (WFL-) - P23-3 (GND) B - BR Звуковой сигнал (передний левый канал) Аудиосистема работает На выходе сигнал, форма которого синхронизирована со звуком
    P23-20 (WFR-) - P23-3 (GND) B - BR Звуковой сигнал (передний правый канал) Аудиосистема работает На выходе сигнал, форма которого синхронизирована со звуком
    P23-21 (WF1-) - P23-3 (GND) L - BR Звуковой сигнал (низкочастотный динамик) Аудиосистема работает На выходе сигнал, форма которого синхронизирована со звуком
    P23-22 (CTR-) - P23-3 (GND) V - BR Звуковой сигнал (передний центральный канал) Аудиосистема работает На выходе сигнал, форма которого синхронизирована со звуком
    P23-25 (SL-) - P23-3 (GND)*2 V - BR Звуковой сигнал (задний левый канал) Аудиосистема работает На выходе сигнал, форма которого синхронизирована со звуком
    P23-26 (SR-) - P23-3 (GND)*2 GR - BR Звуковой сигнал (задний правый канал) Аудиосистема работает На выходе сигнал, форма которого синхронизирована со звуком
    P23-27 (FL-) - P23-3 (GND) P - BR Звуковой сигнал (передний левый канал) Аудиосистема работает На выходе сигнал, форма которого синхронизирована со звуком
    P23-28 (FR-) - P23-3 (GND) P - BR Звуковой сигнал (передний правый канал) Аудиосистема работает На выходе сигнал, форма которого синхронизирована со звуком
    P23-29 (RL-) - P23-3 (GND) P - BR Звуковой сигнал (задний левый канал) Аудиосистема работает На выходе сигнал, форма которого синхронизирована со звуком
    P23-30 (RR-) - P23-3 (GND) W - BR Звуковой сигнал (задний правый канал) Аудиосистема работает На выходе сигнал, форма которого синхронизирована со звуком
    P32-2 (MI+) B Сигнал передачи данных шины MOST - -
    P32-3 (MI-) B Сигнал передачи данных шины MOST - -
    P32-4 (SLD1) Экран Заземление экрана - -
    P32-5 (MO+) B Сигнал передачи данных шины MOST - -
    P32-6 (MO-) B Сигнал передачи данных шины MOST - -
    P32-7 (SLDO) Экран Заземление экрана - -
    P32-8 (WUI) W Сигнал вывода из режима ожидания шины MOST - -

    • *1: Для моделей с приемопередатчиком системы обработки и передачи информации

      *2: Для моделей с 15 динамиками

      *3: для моделей без системы запуска и останова

      *4: для моделей с системой запуска и останова

  3. МНОГОФУНКЦИОНАЛЬНЫЙ ДИСПЛЕЙ

    A01MVK3N10
    Номера контактов (обозначения) Цвет проводки Назначение контактов Условие Заданные условия
    K61-2 (ILL) - K61-13 (GND1) G - W-B Сигнал подсветки Переключатель освещения выключен Менее 1 В
    Переключатель освещения в положении TAIL или HEAD 11-14 В
    K61-7 (TX+) G Сигнал связи AVC-LAN - -
    K61-11 (VMTI) - K61-13 (GND1) W - W-B Сигнал выключения изображения Когда изображение на дисплее переключается

    3,5 В или более

    → Ниже 1 В

    → 3,5 В или выше
    K61-12 (B) - K61-13 (GND1) V - W-B Источник питания (+B) Всегда

    11 - 14 В*1

    9,5 - 14 В*2
    K61-13 (GND1) - масса W-B - масса Масса Всегда Менее 1 В
    K61-19 (TX-) В Сигнал связи AVC-LAN - -
    K61-24 (ACC) - K61-13 (GND1)

    BE - W-B*1

    GR - W-B*2

    		 Источник питания (ACC) Зажигание выключено Менее 1 В
    Зажигание включено (АСС)

    11 - 14 В*1

    9,5 - 14 В*2
    K125-1 (GVIF) B Видеосигнал (цифровой) - -

    • *1: для моделей без системы запуска и останова

      *2: для моделей с системой запуска и останова

  4. СЕНСОРНЫЙ ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

    A01MUY4N01
    Номера контактов (обозначения) Цвет проводки Назначение контактов Условие Заданные условия
    K78-1 (+B) - K78-15 (GND) V - W-B Источник питания (+B) Всегда

    11 - 14 В*1

    9,5 - 14 В*2
    K78-2 (ACC) - K78-15 (GND)

    BE - W-B*1

    SB - W-B*2

    		 Источник питания (ACC) Выключатель зажигания в положении ACC

    11 - 14 В*1

    9,5 - 14 В*2
    Зажигание выключено Менее 1 В
    K78-4 (MO-) P Сигнал передачи данных по локальной шине - -
    K78-5 (MO+) В Сигнал передачи данных по локальной шине - -
    K78-9 (ILL+) - K78-15 (GND)

    G - W-B*1

    W - W-B*2

    		 Сигнал подсветки Переключатель освещения выключен Менее 1 В
    Переключатель освещения в положении TAIL или HEAD

    11 - 14 В*1

    9,5 - 14 В*2
    K78-15 (GND) - масса W-B - масса Масса Всегда Менее 1 В
    K78-16 (ILL-) - K78-15 (GND) BE - W-B Сигнал подсветки Переключатель освещения выключен Менее 1 В
    Переключатель освещения в положении TAIL или HEAD Формирование импульсов

    • *1: для моделей без системы запуска и останова

      *2: для моделей с системой запуска и останова

  5. ПРИЕМОПЕРЕДАТЧИК СИСТЕМЫ ОБРАБОТКИ И ПЕРЕДАЧИ ИНФОРМАЦИИ (для моделей с приемопередатчиком системы обработки и передачи информации)

    Нажмите здесь Click here
