ПЕРЕДНИЙ ДАТЧИК ЗАМЕДЛЕНИЯ ПРОВЕРКА

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ ЛЕВЫЙ ПЕРЕДНИЙ ДАТЧИК УСКОРЕНИЯ


    1. Соедините последовательно 3 сухих батареи 1,5 В.

    2. Подсоедините положительный (+) вывод аккумуляторных батарей к контакту 3 (SGB), а отрицательный (-) вывод – к контакту 2 (SGG).

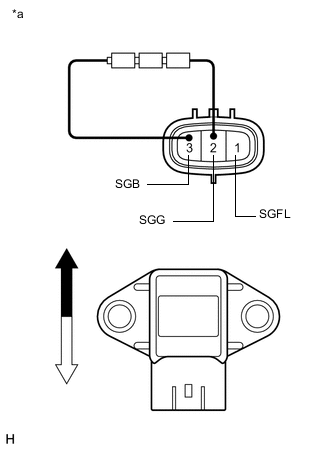

    3. A01243OC05
      *a

      Устройство с неподсоединенным жгутом проводов

      (левый передний датчик ускорения)
      A01MWAN Верх
      A01MVAU Низ

      Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Контакты для подключения диагностического прибора Условие Заданные условия
      1 (SGFL) - 2 (SGG) Датчик неподвижен Примерно 2,3 В
      Датчик вибрирует по вертикали Изменяется в диапазоне примерно от 0,9 до 3,6 В

      Note


      • Не подавайте напряжение выше 6 В.

      • Не допускайте падения переднего датчика ускорения. В случае падения замените его новым.

      • Никогда не переворачивайте передний датчик ускорения.

      Tech Tips

      Если датчик ускорения наклонен, напряжение на его выходе может измениться.
