ЧАШКА ЗАДНЕГО ДИФФЕРЕНЦИАЛА В СБОРЕ (для моделей с 4GR-FSE) УЗЛЫ И ДЕТАЛИ
ИЛЛЮСТРАЦИЯ

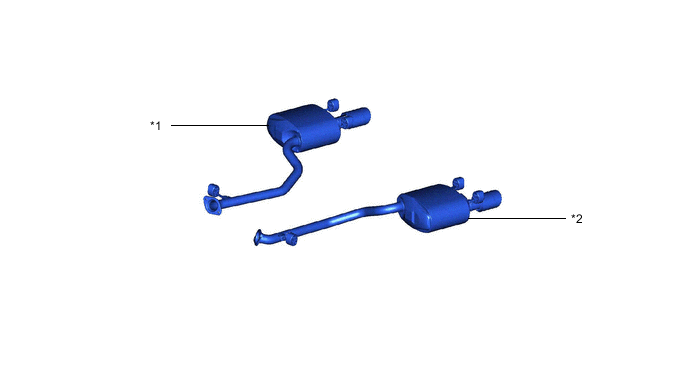

| *1 | ЗАДНЯЯ ВЫПУСКНАЯ ТРУБА В СБОРЕ | *2 | ЛЕВАЯ ЗАДНЯЯ ВЫПУСКНАЯ ТРУБА |
ИЛЛЮСТРАЦИЯ

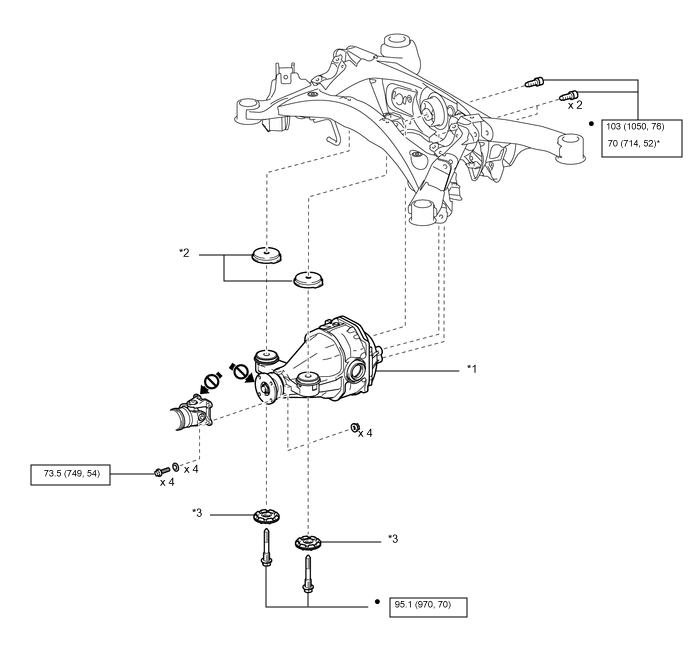

| *1 | ЧАШКА ЗАДНЕГО ДИФФЕРЕНЦИАЛА В СБОРЕ | *2 | ВЕРХНИЙ ФИКСАТОР ОПОРЫ ЗАДНЕГО ДИФФЕРЕНЦИАЛА |
| *3 | НИЖНИЙ ФИКСАТОР ОПОРЫ ЗАДНЕГО ДИФФЕРЕНЦИАЛА | - | - |
 |
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки | * | для использования с SST |
| ● | Деталь однократного применения |  |
Не смазывайте резьбовые части. |
ИЛЛЮСТРАЦИЯ

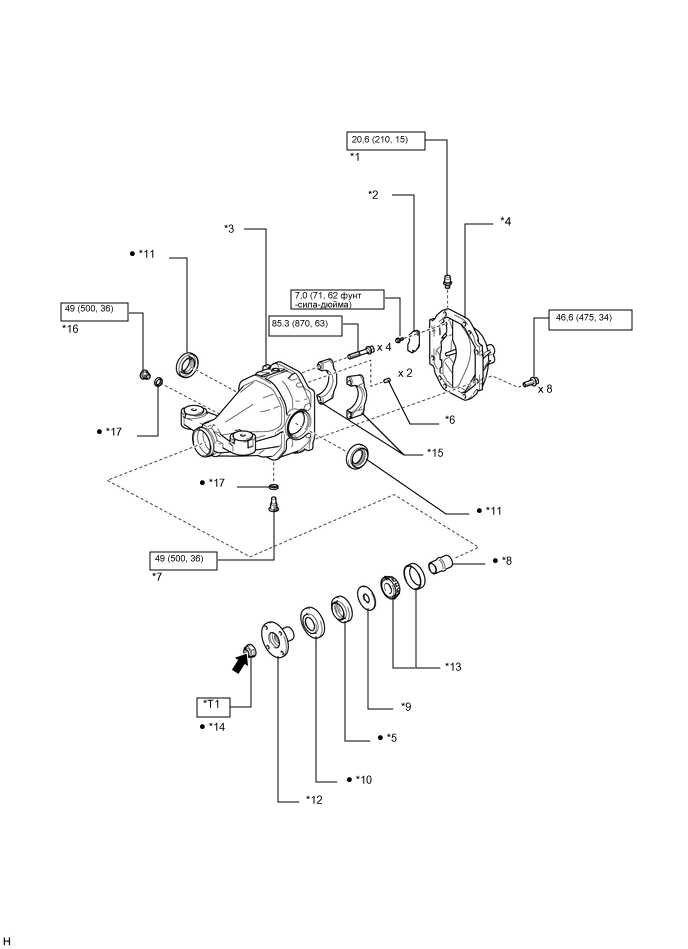

| *1 | ПРОБКА САПУНА ЗАДНЕГО ДИФФЕРЕНЦИАЛА | *2 | МАСЛООТРАЖАТЕЛЬ ПРОБКИ САПУНА ЗАДНЕГО ДИФФЕРЕНЦИАЛА |
| *3 | ЧАШКА ЗАДНЕГО ДИФФЕРЕНЦИАЛА | *4 | КРЫШКА ЧАШКИ ЗАДНЕГО ДИФФЕРЕНЦИАЛА |
| *5 | САЛЬНИК ЧАШКИ ЗАДНЕГО ДИФФЕРЕНЦИАЛА | *6 | СТОПОРНЫЙ ШТИФТ ЧАШКИ ЗАДНЕГО ДИФФЕРЕНЦИАЛА |
| *7 | ПРОБКА СЛИВНОГО ОТВЕРСТИЯ ЗАДНЕГО ДИФФЕРЕНЦИАЛА | *8 | РАСПОРНАЯ ВТУЛКА ПОДШИПНИКА ВЕДУЩЕЙ ШЕСТЕРНИ ЗАДНЕГО ДИФФЕРЕНЦИАЛА |
| *9 | МАСЛООТРАЖАТЕЛЬ ВЕДУЩЕЙ ШЕСТЕРНИ ЗАДНЕГО ДИФФЕРЕНЦИАЛА | *10 | ПРОТИВОПЫЛЕВОЙ КОЛПАК ЗАДНЕГО ДИФФЕРЕНЦИАЛА |
| *11 | САЛЬНИК ВАЛА ПОЛУОСЕВОЙ ШЕСТЕРНИ ЗАДНЕГО ДИФФЕРЕНЦИАЛА | *12 | СОЕДИНИТЕЛЬНЫЙ ФЛАНЕЦ ЗАДНЕЙ ВЕДУЩЕЙ ШЕСТЕРНИ |
| *13 | ПЕРЕДНИЙ КОНИЧЕСКИЙ РОЛИКОВЫЙ ПОДШИПНИК ЗАДНЕЙ ВЕДУЩЕЙ ШЕСТЕРНИ | *14 | ГАЙКА ЗАДНЕЙ ВЕДУЩЕЙ ШЕСТЕРНИ |
| *15 | КРЫШКА ПОДШИПНИКА | *16 | ПРОБКА НАЛИВНОГО ОТВЕРСТИЯ ЗАДНЕГО ДИФФЕРЕНЦИАЛА |
| *17 | ПРОКЛАДКА | - | - |
| *T1 | Момент регулировки преднатяга: 337,8 Н*м (3445 кгс*см, 249 фунт-сила-футов) или менее | - | - |
| |
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки | ● | Деталь однократного применения |
 |
Гипоидное масло LSD | - | - |
ИЛЛЮСТРАЦИЯ

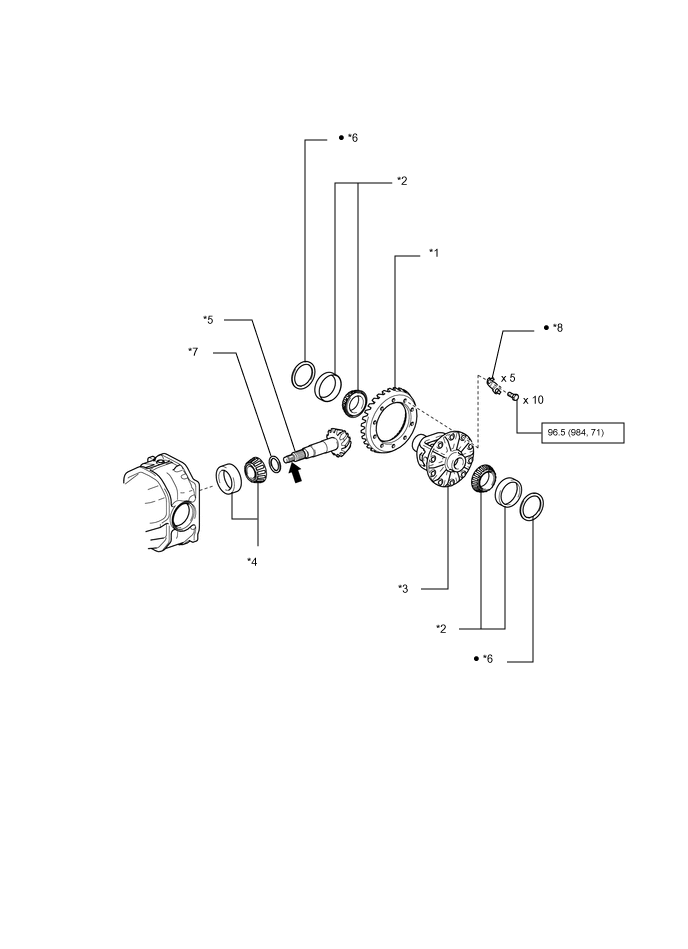

| *1 | КОРОННАЯ ШЕСТЕРНЯ ДИФФЕРЕНЦИАЛА | *2 | ПОДШИПНИК КОРПУСА ЗАДНЕГО ДИФФЕРЕНЦИАЛА |
| *3 | КОРПУС ЗАДНЕГО ДИФФЕРЕНЦИАЛА В СБОРЕ | *4 | ЗАДНИЙ КОНИЧЕСКИЙ РОЛИКОВЫЙ ПОДШИПНИК ЗАДНЕЙ ВЕДУЩЕЙ ШЕСТЕРНИ |
| *5 | ВЕДУЩАЯ ШЕСТЕРНЯ ДИФФЕРЕНЦИАЛА | *6 | ПЛОСКАЯ ШАЙБА ВАЛА ПОЛУОСЕВОЙ ШЕСТЕРНИ ЗАДНЕГО ДИФФЕРЕНЦИАЛА |
| *7 | ПЛОСКАЯ ШАЙБА ВЕДУЩЕЙ ШЕСТЕРНИ ЗАДНЕГО ДИФФЕРЕНЦИАЛА | *8 | СТОПОРНАЯ ПЛАСТИНА УСТАНОВОЧНОГО БОЛТА КОРОННОЙ ШЕСТЕРНИ ЗАДНЕГО ДИФФЕРЕНЦИАЛА |
| |
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки | ● | Деталь однократного применения |
| |
Гипоидное масло LSD | - | - |
