САЛЬНИК ВАЛА ПОЛУОСЕВОЙ ШЕСТЕРНИ ЗАДНЕГО ДИФФЕРЕНЦИАЛА (для моделей с 4GR-FSE) ЗАМЕНА

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Tech Tips


  • Порядок выполнения работ для левой и правой стороны одинаков.

  • Ниже рассмотрен порядок выполнения работ для левой стороны.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. СЛЕЙТЕ МАСЛО ДЛЯ ДИФФЕРЕНЦИАЛА

    Нажмите здесь Click here

  2. СНИМИТЕ ЗАДНИЙ ПРИВОДНОЙ ВАЛ В СБОРЕ

    Нажмите здесь Click here

  3. СНИМИТЕ САЛЬНИК ВАЛА ПОЛУОСЕВОЙ ШЕСТЕРНИ ЗАДНЕГО ДИФФЕРЕНЦИАЛА

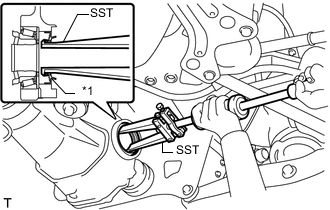

    1. A01MWEEC02
      *1 Сальник вала полуосевой шестерни заднего дифференциала

      При помощи SST снимите сальник вала полуосевой шестерни заднего дифференциала.

      SST
      09308-00010

  4. УСТАНОВИТЕ САЛЬНИК ВАЛА ПОЛУОСЕВОЙ ШЕСТЕРНИ ЗАДНЕГО ДИФФЕРЕНЦИАЛА

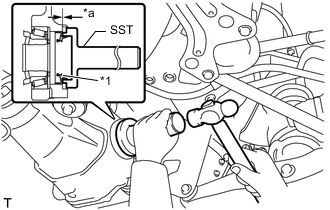

    1. A01MV3SC02
      *1 Сальник вала полуосевой шестерни заднего дифференциала
      *a Глубина установки сальника

      С помощью SST и молотка установите новый сальник вала полуосевой шестерни заднего дифференциала.

      SST
      09554-22010
      Глубина установки сальника
      от -0,5 до 0,5 мм (от -0,0197 до 0,0197 дюйма)

      Note


      • Чтобы обеспечить надлежащее уплотнение, равномерно обстучите сальник вала полуосевой шестерни заднего дифференциала.

      • При установке сальника подбейте его таким образом, чтобы его поверхность была заподлицо с чашкой заднего дифференциала.

      • Расхождение между максимальным и минимальным измеренными значениями не должно превышать 0,6 мм (0,0236 дюйма), так как большее расхождение может привести к утечкам масла.

  5. УСТАНОВИТЕ ЗАДНИЙ ПРИВОДНОЙ ВАЛ В СБОРЕ

    Нажмите здесь Click here

  6. ДОЛЕЙТЕ МАСЛО ДЛЯ ДИФФЕРЕНЦИАЛА

    Нажмите здесь Click here
