КАРДАННЫЙ ВАЛ В СБОРЕ (для моделей с 4GR-FSE) РАЗБОРКА

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note


  • Устанавливайте между тисками и деталью алюминиевые губки.

  • Не затягивайте тиски слишком сильно.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. СНИМИТЕ КАРДАННЫЙ ВАЛ В СБОРЕ


    1. A0123IFC01
      *a Метка

      Нанесите метки на оба фланца.

    2. A0126K9

      Отверните 4 гайки, выверните 4 болта с 4 шайбами и снимите карданный вал в сборе.

  2. СНИМИТЕ ЦЕНТРАЛЬНЫЙ ОПОРНЫЙ ПОДШИПНИК № 1 В СБОРЕ


    1. A0125LY

      С помощью молотка и зубила раскерните накерненную часть гайки.

      Note

      Освобождайте накерненную часть гайки полностью, иначе может быть повреждена резьба промежуточного карданного вала.

    2. A0127MWC01
      *a Поверните
      *b Удерживайте

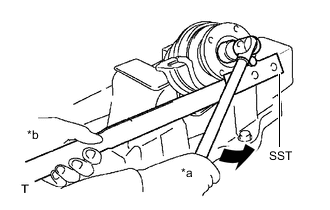

      Зафиксировав фланец карданного шарнира с помощью SST, отверните гайку и снимите шайбу промежуточного карданного вала.

      SST
      09330-00021
    3. A01247GC02
      *a Метка

      Нанесите метки на промежуточный карданный вал в сборе и фланец карданного шарнира.

    4. A0124J9C02
      *a Поверните
      *b Удерживайте

      Используя SST, снимите фланец карданного шарнира с промежуточного карданного вала в сборе.

      SST
      09950-40011   ( 09951-04020, 09952-04010, 09953-04030, 09954-04010, 09955-04031, 09958-04011 )

      Note

      Перед использованием нанесите универсальную консистентную смазку на резьбу и конец центрального болта SST.

    5. Снимите центральный опорный подшипник № 1 в сборе и 2 шайбы центрального опорного подшипника с промежуточного карданного вала в сборе.
