КАРДАННЫЙ ВАЛ В СБОРЕ (для моделей с 4GR-FSE) СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. СНИМИТЕ ПРИЕМНУЮ ТРУБУ В СБОРЕ (TWC: задний каталитический нейтрализатор)

    Нажмите здесь Click here

  2. СНИМИТЕ ПЕРЕДНИЙ ТЕПЛОЗАЩИТНЫЙ ЭКРАН ПОЛА № 1


    1. A01MXYS

      Отверните 4 гайки и снимите передний теплозащитный экран пола № 1.

  3. СНИМИТЕ ЗАЩИТУ ТОПЛИВНОГО БАКА № 1


    1. A01MXWY

      Отверните 4 гайки и снимите защиту топливного бака № 1.

  4. СНИМИТЕ КАРДАННЫЙ ВАЛ С ЦЕНТРАЛЬНЫМ ПОДШИПНИКОМ В СБОРЕ


    1. A01MWB0C02
      *a Метка

      Нанесите метки на соединительный фланец задней ведущей шестерни и карданный вал с центральным подшипником в сборе.

    2. Отверните 4 гайки, выверните 4 болта, снимите 4 шайбы и отсоедините карданный вал.

      Tech Tips

      Если фланцевое соединение разделяется с трудом, временно вверните только 1 гайку и, равномерно распределяя удары, с помощью молотка и латунного стержня отделите карданный вал в сборе от соединительного фланца задней ведущей шестерни .

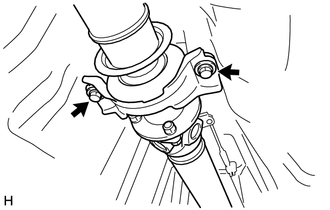

    3. A01MW60

      Выверните 2 болта и снимите 2 регулировочных шайбы.

      Tech Tips

      В некоторых моделях автомобилей регулировочные шайбы не используются.

    4. Вытяните карданный вал с центральным подшипником в сборе, чтобы снять его.

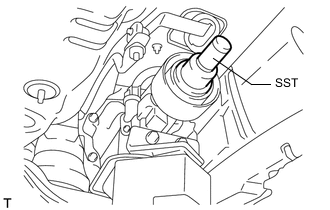

    5. A01MW31N03

      Установите SST в трансмиссию для предотвращения утечки масла.

      SST
      09325-40010

      Note

      Соблюдайте осторожность, чтобы не повредить сальник удлинителя картера автоматической трансмиссии.
