КАРДАННЫЙ ВАЛ В СБОРЕ (для моделей с 4GR-FSE) УЗЛЫ И ДЕТАЛИ

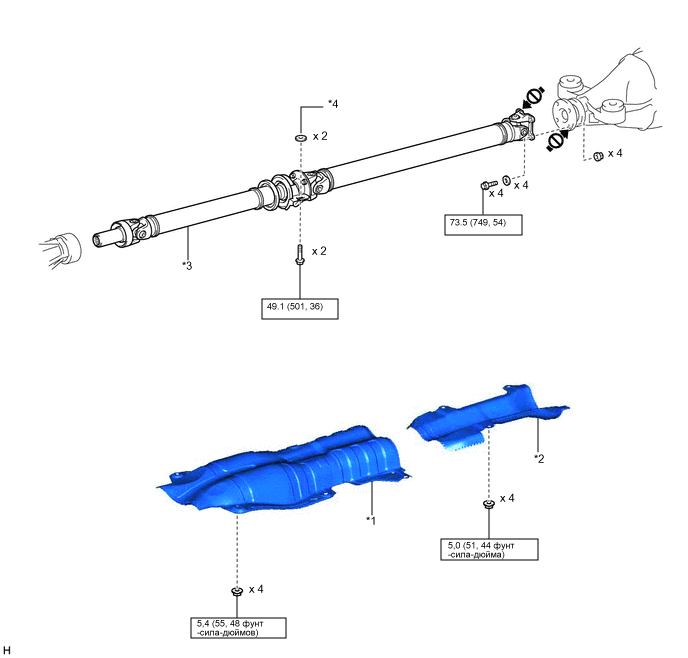

ИЛЛЮСТРАЦИЯ
| *1 | ПЕРЕДНИЙ ТЕПЛОЗАЩИТНЫЙ ЭКРАН ПОЛА № 1 | *2 | ЭЛЕМЕНТ ЗАЩИТЫ №1 ТОПЛИВНОГО БАКА |
| *3 | КАРДАННЫЙ ВАЛ С ЦЕНТРАЛЬНЫМ ПОДШИПНИКОМ В СБОРЕ | *4 | РЕГУЛИРОВОЧНАЯ ШАЙБА |
 |
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки |  |
Запрещается наносить смазочные материалы |

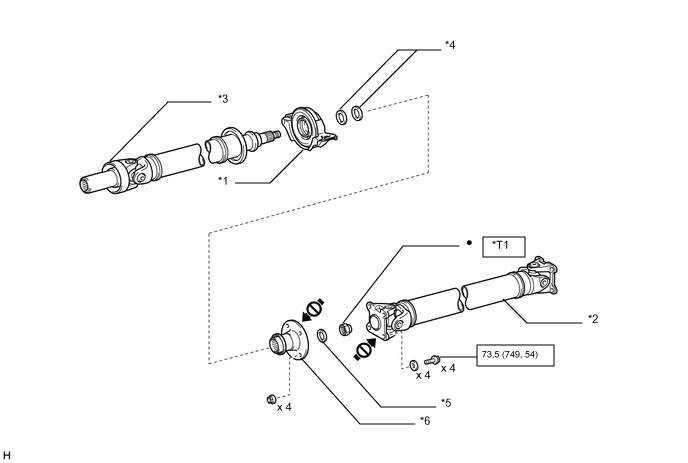

ИЛЛЮСТРАЦИЯ
| *1 | ЦЕНТРАЛЬНЫЙ ОПОРНЫЙ ПОДШИПНИК № 1 В СБОРЕ | *2 | КАРДАННЫЙ ВАЛ В СБОРЕ |
| *3 | ПРОМЕЖУТОЧНЫЙ КАРДАННЫЙ ВАЛ В СБОРЕ | *4 | ШАЙБА ЦЕНТРАЛЬНОГО ОПОРНОГО ПОДШИПНИКА |
| *5 | ШАЙБА ПРОМЕЖУТОЧНОГО КАРДАННОГО ВАЛА | *6 | ФЛАНЕЦ КАРДАННОГО ШАРНИРА |
| |
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки | ● | Деталь однократного применения |
| |
Запрещается наносить смазочные материалы | *T1 | 1-й: 181,5 (1851, 134) 2-й: 68,7 (701, 51) |
