TCM (для моделей с 2GR-FSE) УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. УСТАНОВИТЕ TCM




   1. Закрепите 2 кронштейна TCM 4 винтами.

      Torque:

      3,0 Н*м  { 31 кгс*см, 27 фунт-сила-дюймов }

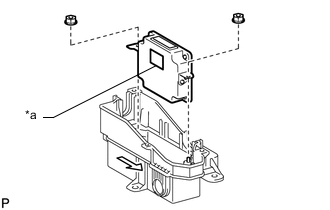

   2.

      *a	Табличка данных изготовителя
      	Передняя сторона автомобиля

      Установите TCM на блок ЭБУ моторного отсека и закрепите его 2 гайками.

      Torque:

      5,5 Н*м  { 56 кгс*см, 49 фунт-сила-дюймов }

      Note




      • Установите TCM в блок ECM моторного отсека так, чтобы табличка данных изготовителя была направлена внутрь автомобиля.

      • Убедитесь, что вода или посторонние частицы не попали в блок ЕСМ моторного отсека при снятой крышке ЭБУ моторного отсека.

      • В случае падения TCM или воздействия других ударных нагрузок, а также при наличии трещин, вмятин и других дефектов корпуса ЭБУ, замените его новым.

      • Убедитесь, что резбовые шпильки надежно закреплены в переднем и заднем отверстиях под болт.

   3. Подсоедините 2 разъема ТСМ.

      Note

      Убедитесь в надежности подсоединения 2 разъемов ТCM.

   4. Присоедините 2 разъема ЕСМ.

      Note

      Убедитесь в надежности подсоединения 2 разъемов ECM.

   5. Подсоедините держатель разъема с уплотнительной шайбой к блоку ECM моторного отсека.

      Note

      Убедитесь в надежности подсоединения захвата.

   6.

      Подсоедините разъем распределительного блока к держателю разъема.

   7. Подсоедините 2 разъема жгута электропроводки двигателя к держателю разъемов.

2. УСТАНОВИТЕ КРЫШКУ ЭБУ МОТОРНОГО ОТСЕКА

   Нажмите здесь Click here

3. ПОДСОЕДИНИТЕ ПРОВОД К ОТРИЦАТЕЛЬНОМУ ВЫВОДУ АККУМУЛЯТОРНОЙ БАТАРЕИ

   Note

   После подсоединения провода необходимо инициализировать некоторые системы.

   Нажмите здесь Click here

4. ВЫПОЛНИТЕ СБРОС ПАМЯТИ

   Нажмите здесь Click here
