БЛОК АВТОМАТИЧЕСКОЙ ТРАНСМИССИИ (для моделей с 8AR-FTS) РАЗБОРКА

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ЗАКРЕПИТЕ АВТОМАТИЧЕСКУЮ ТРАНСМИССИЮ В СБОРЕ


    1. A01MYDO

      Установите автоматическую трансмиссию в сборе на приспособление для переборки.

  2. СНИМИТЕ ПРАВЫЙ РЫЧАГ ПРИВОДНОГО ВАЛА ТРАНСМИССИИ


    1. A01MXOX

      Отверните гайку и снимите пружинную шайбу и правый рычаг приводного вала трансмиссии с вала рычага клапана с ручным управлением.

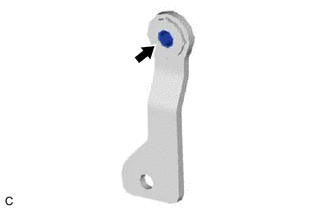

    2. A01MV8Z

      Снимите распорную втулку вала рычага клапана с ручным управлением с правого рычага приводного вала трансмиссии.

    3. A01MVHK

      Снимите уплотнительную шайбу с правого рычага приводного вала трансмиссии.

  3. СНИМИТЕ ДАТЧИК ПОЛОЖЕНИЯ ПАРКИНГА / НЕЙТРАЛИ В СБОРЕ

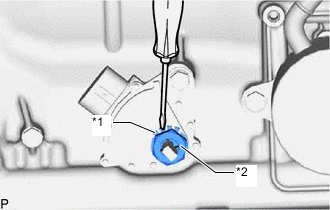

    1. A01MYBQC04
      *1 Стопорная шайба
      *2 Контргайка

      С помощью отвертки загните назад лепестки стопорной шайбы.

    2. Отверните контргайку и снимите стопорную шайбу с датчика положения паркинга/нейтрали в сборе.

    3. A01MYCT

      Выверните болт и снимите датчик положения паркинга/нейтрали в сборе с картера автоматической трансмиссии.

      Tech Tips

      Перед установкой датчика положения паркинга/нейтрали убедитесь, что вал рычага клапана с ручным управлением не повернут, так как пружина фиксатора может отсоединиться от вала рычага клапана с ручным управлением.

  4. СНИМИТЕ МАСЛЯНЫЙ РАДИАТОР ТРАНСМИССИИ


    1. A01MU4P

      Выверните 3 болта и снимите масляный радиатор трансмиссии с картера автоматической трансмиссии.

    2. A01MU7JC02
      *1 Кольцевое уплотнение

      Снимите с масляного радиатора трансмиссии 2 кольцевых уплотнения.

  5. ОТСОЕДИНИТЕ ШЛАНГ ПРОБКИ САПУНА


    1. A01MWD1

      Выверните шланг пробки сапуна с картера автоматической трансмиссии.

    2. Снимите со шланга пробки сапуна кольцевое уплотнение.

  6. СНИМИТЕ ФЛАНЦЕВУЮ ВИЛКУ АВТОМАТИЧЕСКОЙ ТРАНСМИССИИ В СБОРЕ


    1. A01MXN0N02

      С помощью SST и молотка освободите накерненную часть контргайки.

      SST
      09930-00010

      Note


      • Используйте SST с конической частью, направленной к валу.

      • Не видоизменяйте наконечник SST с помощью шлифовального станка или другого устройства.

      • Перед отворачиванием контргайки полностью освободите ее накерненную часть.

      • Не повредите резьбы вала.

    2. A01MWGVC02
      *a Удерживайте
      A01MXFO Поверните

      С помощью SST и удлиненной торцевой головки на 30 мм отверните контргайку.

      SST
      09330-00021
      09950-30012   ( 09955-03040 )

    3. Снимите SST.

    4. С помощью молотка с пластмассовым покрытием выбейте и снимите фланцевую вилку автоматической трансмиссии в сборе.

    5. Снимите 2 распорных втулки заднего подшипника выходного вала № 1 и втулку задней крышки.

    6. A01MZ8J

      С помощью отвертки снимите сальник с фланцевой вилки автоматической трансмиссии.

      Note

      Соблюдайте осторожность, чтобы не повредить фланцевую вилку автоматической трансмиссии в сборе.

      Tech Tips

      Конец отвертки перед использованием следует изолировать клейкой лентой.

  7. СНИМИТЕ МАСЛЯНЫЙ ПОДДОН АВТОМАТИЧЕСКОЙ ТРАНСМИССИИ В СБОРЕ

    Note

    Не переворачивайте автоматическую трансмиссию в сборе вверх дном, так как это может привести к загрязнению корпуса клапанов трансмиссии в сборе посторонними частицами, скопившимися на дне масляного поддона автоматической трансмиссии.


    1. Снимите пробку переливного отверстия и прокладку.

    2. Выверните пробку сливного отверстия и снимите прокладку.

    3. A01MVRT

      Выверните 9 болтов и снимите масляный поддон автоматической трансмиссии в сборе и прокладку масляного поддона автоматической трансмиссии.

    4. A01MUP3C05
      *1 Магнит масляного фильтра трансмиссии

      Снимите с масляного поддона автоматической трансмиссии в сборе 3 магнита масляного фильтра трансмиссии.

    5. Осмотрите частицы, содержащиеся в масляном поддоне автоматической трансмиссии.


      1. С помощью снятых магнитов масляного фильтра трансмиссии соберите всю стальную стружку. Осмотрите частицы и стружку в масляном поддоне автоматической трансмиссии и на магнитах фильтра трансмиссионного масла, чтобы определить, какому типу износа подвергается автоматическая трансмиссия.

        Результат
        Сталь (магнитный материал):
        Износ подшипников, шестерен и пластины сцепления
        Латунь (немагнитный материал):
        Износ втулки

  8. СНИМИТЕ СЕТЧАТЫЙ МАСЛЯНЫЙ ФИЛЬТР КОРПУСА КЛАПАНОВ В СБОРЕ

    Нажмите здесь Click here

  9. СНИМИТЕ КОРПУС КЛАПАНОВ ТРАНСМИССИИ В СБОРЕ

    Нажмите здесь Click here

  10. СНИМИТЕ ЖГУТ ЭЛЕКТРОПРОВОДКИ ТРАНСМИССИИ

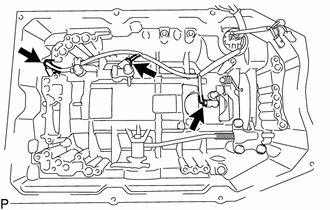

    1. A01MYYT

      Отсоедините 3 разъема датчика оборотов трансмиссии.

    2. A01MUIC

      Выверните болт и снимите жгут электропроводки трансмиссии.

    3. A01MVN4

      Выверните болт и снимите зажим жгута проводов корпуса клапанов с картера автоматической трансмиссии.

  11. СНИМИТЕ ДАТЧИК ОБОРОТОВ ТРАНСМИССИИ (NC3)

    A01MZB5C01
    *1 Датчик оборотов трансмиссии (NC3)

    1. Выверните болт и снимите датчик оборотов трансмиссии (NC3) с картера автоматической трансмиссии.

  12. СНИМИТЕ ДАТЧИК ОБОРОТОВ ТРАНСМИССИИ (SP2)

    A01MWURC01
    *1 Датчик оборотов трансмиссии (SP2)

    1. Выверните болт и снимите датчик оборотов трансмиссии (SP2) с картера автоматической трансмиссии.

  13. СНИМИТЕ ДАТЧИК ОБОРОТОВ ТРАНСМИССИИ (NT)

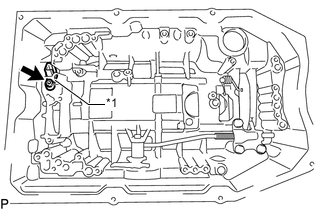

    A01MYK8C01
    *1 Датчик частоты вращения трансмиссии (NT)

    1. С помощью торцевого ключа "TORX" T30 выверните болт и снимите датчик оборотов трансмиссии (NT) с картера автоматической трансмиссии.

  14. СНИМИТЕ ПРОБКУ КАРТЕРА АВТОМАТИЧЕСКОЙ ТРАНСМИССИИ


    1. A01MW35

      Используя торцевую шестигранную головку на 17 мм, выверните пробку картера автоматической трансмиссии с кольцевым уплотнением из картера автоматической трансмиссии в сборе.

  15. СНИМИТЕ КРОНШТЕЙН ЗАПОРНОГО ШТИФТА СТОЯНОЧНОГО ТОРМОЗА


    1. A01MWY9

      Выверните 3 болта и снимите кронштейн запорного штифта стояночного тормоза.

  16. СНИМИТЕ РЫЧАГ КЛАПАНА С РУЧНЫМ УПРАВЛЕНИЕМ В СБОРЕ


    1. A01MUA2C01
      *a Защитная клейкая лента

      С помощью молотка и отвертки срежьте распорную втулку и снимите ее с вала рычага клапана с ручным управлением.

      Note

      Соблюдайте осторожность, чтобы не повредить вал рычага клапана с ручным управлением.

      Tech Tips

      Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

    2. A01MZ8U

      Используя бородок с тонким цилиндрическим концом 3 мм и молоток, выбейте штифт.

      Tech Tips

      Выбивайте пружинный штифт медленно, так, чтобы он не упал в картер автоматической трансмиссии.

    3. Снимите вал рычага клапана с ручным управлением и рычаг клапана с ручным управлением в сборе с картера автоматической трансмиссии в сборе.

  17. СНИМИТЕ ЗАПОРНЫЙ СТЕРЖЕНЬ СТОЯНОЧНОГО ТОРМОЗА В СБОРЕ


    1. A01MVJ6C01
      *1 Рычаг клапана с ручным управлением в сборе
      *2 Запорный стержень стояночного тормоза в сборе

      Снимите запорный стержень стояночного тормоза в сборе с рычага клапана с ручным управлением в сборе.

  18. СНИМИТЕ ВАЛ ЗАПОРНОГО ШТИФТА СТОЯНОЧНОГО ТОРМОЗА

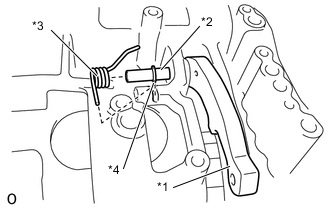

    A01MVORC01
    *1 Запорный штифт стояночного тормоза
    *2 Вал запорного штифта стояночного тормоза
    *3 Пружина
    *4 E-образное кольцо

    1. Снимите запорный штифт стояночного тормоза, вал запорного штифта стояночного тормоза и пружину.

    2. Снимите разрезное уплотнение с вала запорного штифта стояночного тормоза.

  19. СНИМИТЕ САЛЬНИК ВАЛА РЫЧАГА КЛАПАНА С РУЧНЫМ УПРАВЛЕНИЕМ


    1. A01MV7PC02
      *a Защитная клейкая лента

      С помощью отвертки извлеките сальник вала рычага клапана с ручным управлением из картера автоматической трансмиссии.

      Note

      Действуйте осторожно, чтобы не повредить картер автоматической трансмиссии в сборе.

      Tech Tips

      Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

  20. СНИМИТЕ МАСЛЯНЫЙ НАСОС В СБОРЕ

    A01MYYW

    1. Выверните 11 болтов из картера автоматической трансмиссии.

    2. A01MX9B

      Снимите масляный насос в сборе.

      Note

      Соблюдайте осторожность, чтобы не повредить масляный насос.

    3. A01MWA5C01
      *1 Масляный насос в сборе
      *2 Кольцевое уплотнение масляного насоса

      Снимите кольцевое уплотнение масляного насоса с масляного насоса в сборе.

  21. СНИМИТЕ МНОГОДИСКОВУЮ МУФТУ ПОВЫШАЮЩЕЙ ПЕРЕДАЧИ И ЗАДНЕГО ХОДА В СБОРЕ И ПЕРЕДНЮЮ ПЛАНЕТАРНУЮ ПЕРЕДАЧУ В СБОРЕ С КОМПЛЕКТОМ ТОРМОЗНЫХ ДИСКОВ № 1

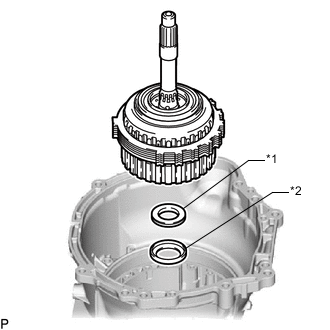

    A01MX7PC01
    *1 Упорный игольчатый роликовый подшипник
    *2 Кольцо упорного подшипника

    1. Снимите многодисковую муфту повышающей передачи и заднего хода в сборе и переднюю планетарную передачу с комплектом тормозных дисков № 1 в сборе с картера автоматической трансмиссии в сборе.

    2. Снимите упорный игольчатый роликовый подшипник и кольцо упорного подшипника.

  22. СНИМИТЕ ТОРМОЗНОЙ ДИСК № 1


    1. A01MW18C01
      *1 Тормозная пластина № 1
      *2 Тормозной диск № 1
      *3 Фланец тормоза № 1

      Снимите 4 пластины тормоза № 1, 4 диска тормоза № 1 и фланец тормоза № 1.

  23. ПРОВЕРЬТЕ ТОРМОЗНОЙ ДИСК № 1

    Нажмите здесь Click here

  24. СНИМИТЕ ПЕРЕДНЮЮ ПЛАНЕТАРНУЮ ПЕРЕДАЧУ В СБОРЕ


    1. A01MY5ZC01
      *1 Передняя планетарная передача в сборе

      Снимите переднюю планетарную передачу в сборе вместе с солнечной шестерней планетарной передачи с многодисковой муфты повышающей передачи и заднего хода в сборе.

    2. A01MWAJC01
      *1 Солнечная шестерня планетарной передачи

      Снимите солнечную шестерню планетарной передачи с передней планетарной передачи в сборе.

    3. A01MY9AC01
      *1 Пружинное стопорное кольцо вала передней планетарной передачи

      Снимите 3 пружинных стопорных кольца вала передней планетарной передачи с передней планетарной передачи в сборе.

    4. A01MY9XC01
      *1 Упорная шайба водила планетарной передачи

      Снимите упорную шайбу водила планетарной передачи с передней планетарной передачи в сборе.

    5. A01MYFTC01
      *1 Пружинное стопорное кольцо вала передней планетарной передачи

      Снимите 2 пружинных стопорных кольца вала передней планетарной передачи с передней планетарной передачи в сборе.

    6. A01MX3DC01
      *1 Упорный игольчатый роликовый подшипник передней планетарной передачи

      Снимите упорный игольчатый роликовый подшипник передней планетарной передачи с передней планетарной передачи в сборе.

  25. ПРОВЕРЬТЕ ПЕРЕДНЮЮ ПЛАНЕТАРНУЮ ПЕРЕДАЧУ В СБОРЕ

    Нажмите здесь Click here

  26. СНИМИТЕ ВЕДОМЫЙ ДИСК СЦЕПЛЕНИЯ № 3


    1. A01MUENC02
      *a Защитная клейкая лента

      С помощью отвертки снимите пружинное стопорное кольцо с барабана муфты прямой повышающей передачи в сборе.

      Note

      Соблюдайте осторожность, чтобы не повредить барабан муфты прямой повышающей передачи в сборе.

      Tech Tips

      Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

    2. A01MWXUC01
      *1 Фланец муфты № 3
      *2 Диск муфты № 3
      *3 Диск сцепления № 3

      Снимите фланец муфты № 3, 4 диска муфты № 3 и 4 пластины муфты № 3 с барабана муфты прямой повышающей передачи в сборе.

  27. ПРОВЕРЬТЕ ВЕДОМЫЙ ДИСК СЦЕПЛЕНИЯ № 3

    Нажмите здесь Click here

  28. СНИМИТЕ ДИСК МУФТЫ ЗАДНЕГО ХОДА


    1. A01MYF9C02
      *a Защитная клейкая лента

      С помощью отвертки снимите пружинное стопорное кольцо с барабана муфты заднего хода в сборе.

      Note

      Соблюдайте осторожность, чтобы не повредить барабан муфты заднего хода в сборе.

      Tech Tips

      Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

    2. A01MUX3C01
      *1 Фланец муфты заднего хода
      *2 Диск муфты заднего хода
      *3 Пластина муфты заднего хода

      Снимите фланец муфты заднего хода, 5 дисков муфты заднего хода и 5 пластин муфты заднего хода с барабана муфты заднего хода в сборе.

  29. ПРОВЕРЬТЕ ДИСК МУФТЫ ЗАДНЕГО ХОДА

    Нажмите здесь Click here

  30. СНИМИТЕ ПОРШЕНЬ МУФТЫ ЗАДНЕГО ХОДА

    A01MULYN01

    1. Установите SST на компенсатор муфты заднего хода и сожмите стяжную пружину муфты заднего хода в сборе прессом.

      SST
      09380-50010   ( 09381-05010 )

    2. С помощью SST снимите пружинное стопорное кольцо.

      SST
      09350-30020   ( 09350-07070 )
    3. A01MV1IC01
      *1 Компенсатор муфты заднего хода
      *2 Стяжная пружина муфты заднего хода в сборе

      Снимите компенсатор муфты заднего хода и стяжную пружину муфты заднего хода в сборе с барабана муфты заднего хода в сборе.

    4. A01MVRFC01
      *1 Поршень муфты заднего хода
      *a Смазочное отверстие

      Удерживая барабан муфты прямой повышающей передачи в сборе, подайте сжатый воздух в смазочное отверстие, чтобы извлечь поршень муфты заднего хода.

    5. Снимите кольцевое уплотнение с поршня муфты заднего хода.

  31. ПРОВЕРЬТЕ СТЯЖНУЮ ПРУЖИНУ МУФТЫ ЗАДНЕГО ХОДА В СБОРЕ

    Нажмите здесь Click here

  32. СНИМИТЕ БАРАБАН МУФТЫ ЗАДНЕГО ХОДА В СБОРЕ

    A01MWSTC01
    *1 Пружинное стопорное кольцо
    *2 Барабан муфты заднего хода в сборе

    1. Снимите барабан муфты заднего хода в сборе с барабана муфты прямой повышающей передачи в сборе.

      Tech Tips

      Если барабан муфты заднего хода в сборе снимается с трудом, переустановите пружинное стопорное кольцо дисков муфты заднего хода.

    2. Снимите 3 кольцевых уплотнения с барабана муфты заднего хода в сборе.

  33. СНИМИТЕ ПОРШЕНЬ МУФТЫ ПРЯМОЙ ПОВЫШАЮЩЕЙ ПЕРЕДАЧИ В СБОРЕ

    A01MX5RN01

    1. Установите SST на компенсатор муфты № 3 и сожмите стяжную пружину муфты повышающей передачи в сборе прессом.

      SST
      09380-50010   ( 09381-05010 )

    2. С помощью SST снимите пружинное стопорное кольцо.

      SST
      09350-30020   ( 09350-07070 )
    3. A01MUDBC02
      *1 Компенсатор муфты № 3
      *2 Стяжная пружина муфты повышающей передачи в сборе

      Снимите компенсатор муфты № 3 и стяжную пружину муфты повышающей передачи в сборе.

    4. Снимите кольцевое уплотнение с компенсатора муфты № 3.

    5. A01MV7BC01
      *1 Поршень муфты прямой повышающей передачи в сборе
      *a Смазочное отверстие

      Удерживая барабан муфты прямой повышающей передачи в сборе, подайте сжатый воздух в смазочное отверстие, чтобы извлечь поршень муфты прямой повышающей передачи в сборе из барабана муфты прямой повышающей передачи в сборе.

    6. Снимите кольцевое уплотнение с поршня муфты прямой повышающей передачи в сборе.

    7. Снимите кольцевое уплотнение с барабана муфты прямой повышающей передачи в сборе.

  34. ПРОВЕРЬТЕ СТЯЖНУЮ ПРУЖИНУ МУФТЫ ПОВЫШАЮЩЕЙ ПЕРЕДАЧИ В СБОРЕ

    Нажмите здесь Click here

  35. ПРОВЕРЬТЕ БАРАБАН МУФТЫ ПРЯМОЙ ПОВЫШАЮЩЕЙ ПЕРЕДАЧИ В СБОРЕ

    Нажмите здесь Click here

  36. СНИМИТЕ МНОГОДИСКОВУЮ МУФТУ ПЕРЕДНЕГО ХОДА В СБОРЕ С КОРОННОЙ ШЕСТЕРНЕЙ ПЕРЕДНЕЙ ПЛАНЕТАРНОЙ ПЕРЕДАЧИ


    1. A01MVGIC01
      *1 Многодисковая муфта переднего хода в сборе с коронной шестерней передней планетарной передачи
      *2 Упорный игольчатый роликовый подшипник
      *3 Кольцо упорного подшипника

      Снимите многодисковую муфту переднего хода в сборе с коронной шестерней передней планетарной передачи, упорный игольчатый роликовый подшипник и кольцо упорного подшипника с картера автоматической трансмиссии в сборе.

  37. СНИМИТЕ КОРОННУЮ ШЕСТЕРНЮ ПЕРЕДНЕЙ ПЛАНЕТАРНОЙ ПЕРЕДАЧИ


    1. A01MUW0C01
      *1 Коронная шестерня передней планетарной передачи
      *2 Пружинное стопорное кольцо
      *3 Многодисковая муфта переднего хода в сборе

      С помощью круглогубцев снимите коронную шестерню передней планетарной передачи и пружинное стопорное кольцо с многодисковой муфты переднего хода в сборе.

  38. СНИМИТЕ ДИСК МНОГОДИСКОВОЙ МУФТЫ ПЕРЕДНЕГО ХОДА


    1. A01MVWNC01
      *1 Защитная клейкая лента

      С помощью отвертки снимите пружинное стопорное кольцо с барабана муфты прямой передачи в сборе.

      Note

      Соблюдайте осторожность, чтобы не повредить муфту передачи переднего хода.

      Tech Tips

      Конец отвертки перед использованием следует изолировать клейкой лентой.

    2. A01MW5XC01
      *1 Фланец муфты переднего хода
      *2 Диск многодисковой муфты переднего хода
      *3 Пластина многодисковой муфты переднего хода

      Снимите фланец муфты переднего хода, 5 дисков многодисковой муфты переднего хода, 5 пластин многодисковой муфты переднего хода с барабана муфты переднего хода в сборе.

  39. ПРОВЕРЬТЕ ДИСК МНОГОДИСКОВОЙ МУФТЫ ПЕРЕДНЕГО ХОДА

    Нажмите здесь Click here

  40. СНИМИТЕ ПОРШЕНЬ МУФТЫ ПЕРЕДНЕГО ХОДА


    1. A01MY56N03

      Установите SST на компенсатор муфты № 1 и сожмите стяжную пружину муфты переднего хода в сборе прессом.

      SST
      09380-50010   ( 09381-05010 )

    2. С помощью SST снимите пружинное стопорное кольцо.

      SST
      09350-30020   ( 09350-07070 )
    3. A01MXZHC01
      *1 Компенсатор муфты № 1
      *2 Стяжная пружина муфты переднего хода в сборе

      Снимите компенсатор муфты № 1 и стяжную пружину муфты переднего хода в сборе с барабана муфты переднего хода в сборе.

    4. Снимите кольцевое уплотнение с компенсатора муфты № 1.

    5. A01MUYOC01
      *1 Поршень муфты переднего хода
      *a Смазочное отверстие

      Удерживая барабан муфты переднего хода в сборе, подайте сжатый воздух в смазочное отверстие, чтобы извлечь поршень муфты переднего хода.

    6. Снимите 2 кольцевых уплотнения с поршня муфты переднего хода.

  41. ПРОВЕРЬТЕ СТЯЖНУЮ ПРУЖИНУ МУФТЫ ПЕРЕДНЕГО ХОДА В СБОРЕ

    Нажмите здесь Click here

  42. ПРОВЕРЬТЕ БАРАБАН МУФТЫ ПЕРЕДНЕГО ХОДА В СБОРЕ

    Нажмите здесь Click here

  43. СНИМИТЕ СТУПИЦУ МНОГОДИСКОВОЙ МУФТЫ


    1. A01MUYUC01
      *1 Ступица многодисковой муфты
      *2 Кольцо упорного подшипника
      *3 Упорный игольчатый роликовый подшипник

      Снимите ступицу многодисковой муфты с картера автоматической трансмиссии в сборе.

    2. Извлеките кольцо упорного подшипника и упорный игольчатый роликовый подшипник из картера автоматической трансмиссии в сборе.

  44. СНИМИТЕ ПЕРВИЧНЫЙ БАРАБАН СОЛНЕЧНОЙ ШЕСТЕРНИ В СБОРЕ

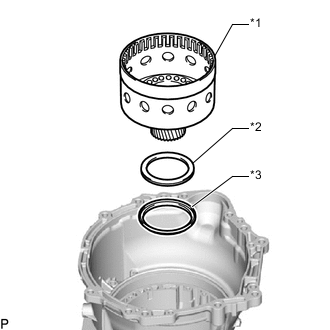

    1. A01MV8NC01
      *1 Входной барабан солнечной шестерни в сборе
      *2 Упорный игольчатый роликовый подшипник
      *3 Кольцо упорного подшипника

      Извлеките входной барабан солнечной шестерни в сборе, упорный игольчатый роликовый подшипник и кольцо упорного подшипника из картера автоматической трансмиссии в сборе.

  45. ПРОВЕРЬТЕ ПЕРВИЧНЫЙ БАРАБАН СОЛНЕЧНОЙ ШЕСТЕРНИ В СБОРЕ

    Нажмите здесь Click here

  46. СНИМИТЕ СОЛНЕЧНУЮ ШЕСТЕРНЮ ЗАДНЕЙ ПЛАНЕТАРНОЙ ПЕРЕДАЧИ В СБОРЕ


    1. A01MUUDC01
      *1 Солнечная шестерня задней планетарной передачи в сборе
      *2 Кольцо упорного подшипника

      Извлеките солнечную шестерню задней планетарной передачи в сборе и кольцо упорного подшипника из картера автоматической трансмиссии в сборе.

  47. ПРОВЕРЬТЕ СОЛНЕЧНУЮ ШЕСТЕРНЮ ЗАДНЕЙ ПЛАНЕТАРНОЙ ПЕРЕДАЧИ В СБОРЕ

    Нажмите здесь Click here

  48. СНИМИТЕ НАРУЖНОЕ КОЛЬЦО МУФТЫ СВОБОДНОГО ХОДА ВМЕСТЕ С МУФТОЙ СВОБОДНОГО ХОДА № 1

    A01MYHPN01

    1. С помощью SST извлеките пружинное стопорное кольцо из картера автоматической трансмиссии.

      SST
      09350-30020   ( 09350-07060 )
    2. A01MVACC01
      *1 Упорный игольчатый роликовый подшипник
      *2 Наружное кольцо муфты свободного хода вместе с муфтой свободного хода № 1
      *3 Задняя планетарная передача в сборе
      *4 Кольцо упорного подшипника

      Извлеките упорный игольчатый роликовый подшипник, заднюю планетарную передачу в сборе, наружное кольцо муфты свободного хода вместе с муфтой свободного хода № 1 и кольцо упорного подшипника из картера автоматической трансмиссии в сборе.

    3. A01MY5GC02
      *1 Наружное кольцо муфты свободного хода вместе с муфтой свободного хода № 1
      *2 Задняя планетарная передача в сборе

      Снимите наружное кольцо муфты свободного хода вместе с муфтой свободного хода № 1 с задней планетарной передачи в сборе.

  49. ПРОВЕРЬТЕ МУФТУ СВОБОДНОГО ХОДА № 1

    Нажмите здесь Click here

  50. СНИМИТЕ МУФТУ СВОБОДНОГО ХОДА № 1


    1. A01MY3XC01
      *1 Пружинное стопорное кольцо
      *2 Муфта свободного хода № 1
      *3 Наружное кольцо муфты свободного хода

      Снимите 2 пружинных стопорных кольца и муфту свободного хода № 1 с наружного кольца муфты свободного хода.

  51. ПРОВЕРЬТЕ ЗАДНЮЮ ПЛАНЕТАРНУЮ ПЕРЕДАЧУ В СБОРЕ

    Нажмите здесь Click here

  52. СНИМИТЕ ТОРМОЗНОЙ ДИСК № 2


    1. A01MVICC01
      *1 Тормозная пластина
      *2 Тормозной диск № 2
      *3 Тормозная пластина № 2
      *4 Фланец тормоза № 2

      Снимите тормозную пластину, 4 тормозных диска № 2, 3 тормозных диска № 2 и фланец тормоза № 2 с картера автоматической трансмиссии в сборе.

  53. ПРОВЕРЬТЕ ТОРМОЗНОЙ ДИСК № 2

    Нажмите здесь Click here

  54. СНИМИТЕ МНОГОДИСКОВУЮ МУФТУ В СБОРЕ ВМЕСТЕ С КОРОННОЙ ШЕСТЕРНЕЙ ЗАДНЕЙ ПЛАНЕТАРНОЙ ПЕРЕДАЧИ И ВЫХОДНЫМ ВАЛОМ В СБОРЕ


    1. A01MW8ZC01
      *1 Упорный игольчатый роликовый подшипник
      *2 Кольцо упорного подшипника

      Извлеките 2 упорных игольчатых роликовых подшипника, 2 кольца упорного подшипника и многодисковую муфту в сборе с коронной шестерней задней планетарной передачи и выходным валом в сборе из картера автоматической трансмиссии в сборе.

  55. СНИМИТЕ КОРОННУЮ ШЕСТЕРНЮ ЗАДНЕЙ ПЛАНЕТАРНОЙ ПЕРЕДАЧИ


    1. A01MUPDC01
      *1 Коронная шестерня задней планетарной передачи
      *2 Пружинное стопорное кольцо

      С помощью круглогубцев снимите пружинное стопорное кольцо и коронную шестерню задней планетарной передачи от выходного вала в сборе.

  56. СНИМИТЕ МНОГОДИСКОВУЮ МУФТУ В СБОРЕ


    1. A01MY4FC01
      *1 Многодисковая муфта в сборе
      *2 Упорный игольчатый роликовый подшипник
      *3 Кольцо упорного подшипника
      *4 Выходной вал в сборе

      Снимите многодисковую муфту в сборе с выходного вала в сборе.

    2. Снимите упорный игольчатый роликовый подшипник и кольцо упорного подшипника с многодисковой муфты в сборе.

    3. A01MWY5C01
      *1 Маслоуплотнительное кольцо

      Снимите 3 маслоуплотнительных кольца с выходного вала в сборе.

    4. A01MVPSC01
      *1 Маслоуплотнительное кольцо

      Извлеките 2 маслоуплотнительных кольца с многодисковой муфты в сборе.

  57. СНИМИТЕ ВЕДОМЫЙ ДИСК СЦЕПЛЕНИЯ № 2


    1. A01MU3JC01
      *a Защитная клейкая лента

      С помощью отвертки снимите пружинное стопорное кольцо с барабана муфты прямой передачи в сборе.

      Note

      Соблюдайте осторожность, чтобы не повредить барабан муфты прямой передачи.

      Tech Tips

      Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

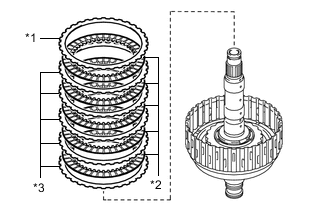

    2. A01MXT8C01
      *1 Фланец муфты № 2
      *2 Диск муфты № 2
      *3 Диск сцепления № 2

      Снимите фланец муфты № 2, 5 дисков муфты № 2 и 5 пластин муфты № 2 с барабана муфты прямой передачи в сборе.

  58. ПРОВЕРЬТЕ ВЕДОМЫЙ ДИСК СЦЕПЛЕНИЯ № 2

    Нажмите здесь Click here

  59. СНИМИТЕ ПОРШЕНЬ МУФТЫ ПРЯМОЙ ПЕРЕДАЧИ

    A01MZ0RN02

    1. Установите SST на компенсатор муфты № 2 и сожмите стяжную пружину муфты прямой передачи в сборе прессом.

      SST
      09387-00020

    2. С помощью SST снимите пружинное стопорное кольцо.

      SST
      09350-30020   ( 09350-07070 )
    3. A01MUJLC01
      *1 Компенсатор муфты № 2
      *2 Стяжная пружина муфты прямой передачи в сборе

      Снимите компенсатор муфты № 2 и стяжную пружину муфты прямой передачи в сборе с барабана муфты прямой передачи в сборе.

    4. Снимите кольцевое уплотнение с компенсатора муфты № 2.

    5. A01MWQGC01
      *1 Поршень муфты прямой передачи
      *a Смазочное отверстие

      Удерживая поршень муфты прямой передачи, подайте сжатый воздух в смазочное отверстие в барабане муфты прямой передачи в сборе, чтобы извлечь поршень муфты прямой передачи.

    6. Снимите кольцевое уплотнение с поршня муфты прямой передачи.

    7. Снимите кольцевое уплотнение с барабана муфты прямой передачи в сборе.

  60. ПРОВЕРЬТЕ СТЯЖНУЮ ПРУЖИНУ МУФТЫ ПРЯМОЙ ПЕРЕДАЧИ В СБОРЕ

    Нажмите здесь Click here

  61. СНИМИТЕ ПОРШЕНЬ ТОРМОЗНОГО ЦИЛИНДРА № 2


    1. A01MZ1QC01
      *1 Пружинное стопорное кольцо
      *2 Стяжная пружина поршня тормозного цилиндра 2-й передачи в сборе

      Установите SST на стяжную пружину поршня тормозного цилиндра 2-й передачи в сборе и затяните его, чтобы сжать стяжную пружину поршня тормозного цилиндра 2-й передачи в сборе.

      SST
      09380-60011   ( 09381-05040, 09381-05050, 09381-06030, 09381-06040, 09381-06080, 09381-06120, 09381-06130 )

    2. Используя SST, снимите пружинное стопорное кольцо и стяжную пружину поршня тормозного цилиндра 2-й передачи в сборе.

      SST
      09350-30020   ( 09350-07070 )
    3. A01MVOEC01
      *a Смазочное отверстие

      Подав сжатый воздух в смазочное отверстие в картере автоматической трансмиссии в сборе, извлеките поршень тормозного цилиндра № 2 из картера автоматической трансмиссии в сборе.

    4. Снимите 3 кольцевых уплотнения с поршня тормозного цилиндра № 2.

  62. ПРОВЕРЬТЕ СТЯЖНУЮ ПРУЖИНУ ПОРШНЯ ТОРМОЗНОГО ЦИЛИНДРА 2-Й ПЕРЕДАЧИ В СБОРЕ

    Нажмите здесь Click here

  63. СНИМИТЕ СТОПОРНУЮ ПРУЖИНУ ТОРМОЗНОЙ ПЛАСТИНЫ


    1. Снимите 2 стопорных пружины тормозных пластин.

  64. СНИМИТЕ ЗАДНИЙ САЛЬНИК АВТОМАТИЧЕСКОЙ ТРАНСМИССИИ


    1. A01MXQ9C01
      *1 Задний сальник автоматической трансмиссии

      С помощью SST снимите задний сальник автоматической трансмиссии.

      SST
      09308-00010

  65. СНИМИТЕ ЗАДНИЙ РАДИАЛЬНЫЙ ШАРИКОВЫЙ ПОДШИПНИК ВЫХОДНОГО ВАЛА


    1. С помощью съемника стопорных колец извлеките пружинное стопорное кольцо из картера автоматической трансмиссии в сборе.

    2. A01MYQCC02
      *a Удерживайте
      A01MXFO Поверните

      С помощью SST снимите задний радиальный шариковый подшипник выходного вала.

      SST
      09612-65014   ( 09612-01060 )
