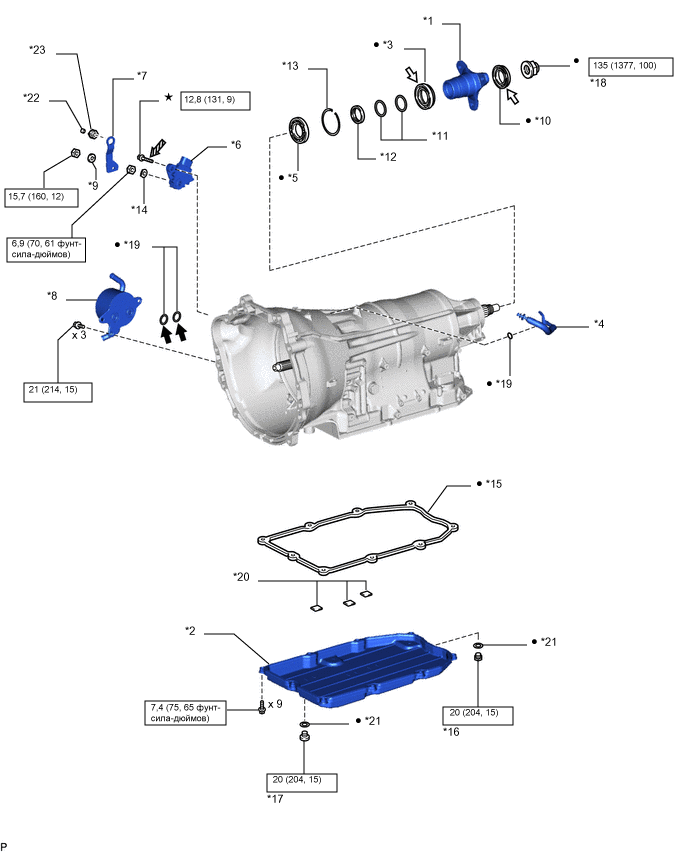

БЛОК АВТОМАТИЧЕСКОЙ ТРАНСМИССИИ (для моделей с 8AR-FTS) УЗЛЫ И ДЕТАЛИ
ИЛЛЮСТРАЦИЯ
| *1 | ФЛАНЦЕВАЯ ВИЛКА АВТОМАТИЧЕСКОЙ ТРАНСМИССИИ В СБОРЕ | *2 | МАСЛЯНЫЙ ПОДДОН АВТОМАТИЧЕСКОЙ ТРАНСМИССИИ В СБОРЕ |
| *3 | ЗАДНИЙ САЛЬНИК АВТОМАТИЧЕСКОЙ ТРАНСМИССИИ | *4 | ШЛАНГ ПРОБКИ САПУНА |
| *5 | ЗАДНИЙ РАДИАЛЬНЫЙ ШАРИКОВЫЙ ПОДШИПНИК ВТОРИЧНОГО ВАЛА | *6 | ДАТЧИК ПОЛОЖЕНИЯ ПАРКИНГА/НЕЙТРАЛИ В СБОРЕ |
| *7 | ПРАВЫЙ РЫЧАГ ПРИВОДНОГО ВАЛА ТРАНСМИССИИ | *8 | МАСЛЯНЫЙ РАДИАТОР ТРАНСМИССИИ |
| *9 | ПРУЖИННАЯ ШАЙБА | *10 | САЛЬНИК |
| *11 | РАСПОРНАЯ ВТУЛКА ПОДШИПНИКА ВЫХОДНОГО ВАЛА № 1 | *12 | ВТУЛКА ЗАДНЕЙ КРЫШКИ |
| *13 | ПРУЖИННОЕ СТОПОРНОЕ КОЛЬЦО | *14 | СТОПОРНАЯ ШАЙБА |
| *15 | ПРОКЛАДКА МАСЛЯНОГО ПОДДОНА АВТОМАТИЧЕСКОЙ ТРАНСМИССИИ | *16 | ПРОБКА СЛИВНОГО ОТВЕРСТИЯ |
| *17 | ПРОБКА ПЕРЕЛИВНОГО ОТВЕРСТИЯ | *18 | КОНТРГАЙКА |
| *19 | КОЛЬЦЕВОЕ УПЛОТНЕНИЕ | *20 | МАГНИТ МАСЛЯНОГО ФИЛЬТРА ТРАНСМИССИИ |
| *21 | ПРОКЛАДКА | *22 | РАСПОРНАЯ ВТУЛКА ВАЛА РЫЧАГА КЛАПАНА С РУЧНЫМ УПРАВЛЕНИЕМ |
| *23 | ВТУЛКА | - | - |
 |
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки | ● | Деталь однократного применения |
 |
Жидкость для автоматических трансмиссий WS от компании Toyota |  |
Универсальная консистентная смазка |
 |
Фирменный герметик 1344 от компании Toyota, Three Bond 1344 или аналогичный | ★ | Деталь с предварительно нанесенным на нее покрытием |

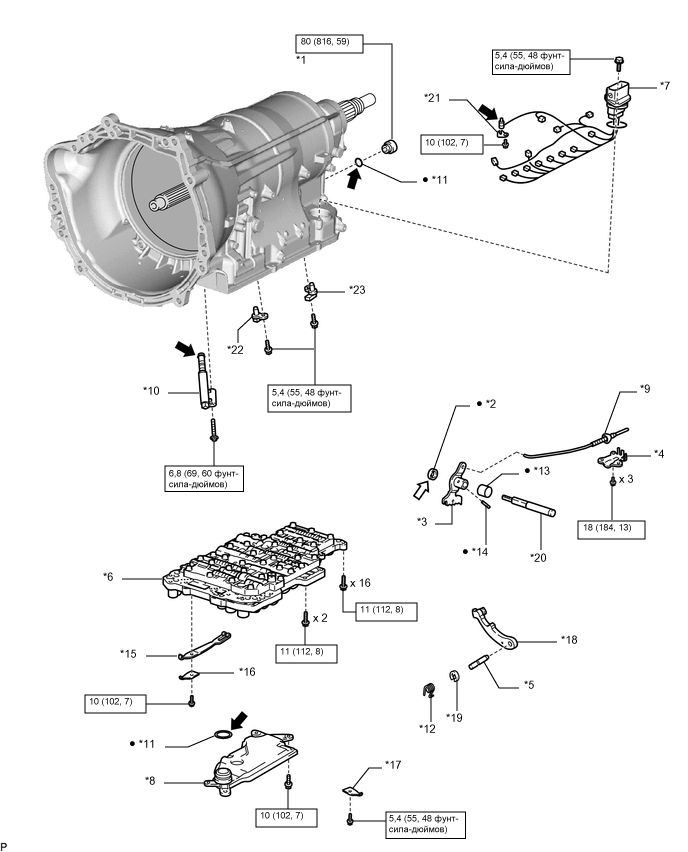

ИЛЛЮСТРАЦИЯ
| *1 | ПРОБКА КАРТЕРА АВТОМАТИЧЕСКОЙ ТРАНСМИССИИ | *2 | САЛЬНИК ВАЛА РЫЧАГА КЛАПАНА С РУЧНЫМ УПРАВЛЕНИЕМ |
| *3 | РЫЧАГ КЛАПАНА С РУЧНЫМ УПРАВЛЕНИЕМ В СБОРЕ | *4 | КРОНШТЕЙН ЗАПОРНОГО ШТИФТА СТОЯНОЧНОГО ТОРМОЗА |
| *5 | ВАЛ ЗАПОРНОГО ШТИФТА СТОЯНОЧНОГО ТОРМОЗА | *6 | КОРПУС КЛАПАНОВ ТРАНСМИССИИ В СБОРЕ |
| *7 | ЖГУТ ЭЛЕКТРОПРОВОДКИ ТРАНСМИССИИ | *8 | СЕТЧАТЫЙ МАСЛЯНЫЙ ФИЛЬТР КОРПУСА КЛАПАНОВ В СБОРЕ |
| *9 | ЗАПОРНЫЙ СТЕРЖЕНЬ СТОЯНОЧНОГО ТОРМОЗА В СБОРЕ | *10 | ДАТЧИК ОБОРОТОВ ТРАНСМИССИИ (NT) |
| *11 | КОЛЬЦЕВОЕ УПЛОТНЕНИЕ | *12 | ПРУЖИНА |
| *13 | РАСПОРНАЯ ВТУЛКА | *14 | ПРУЖИННЫЙ ШТИФТ |
| *15 | ПРУЖИНА ФИКСАТОРА | *16 | КРЫШКА ПРУЖИНЫ ФИКСАТОРА |
| *17 | ЗАЖИМ ЖГУТА ПРОВОДОВ КОРПУСА КЛАПАНОВ | *18 | ЗАПОРНЫЙ ШТИФТ СТОЯНОЧНОГО ТОРМОЗА |
| *19 | E-ОБРАЗНОЕ КОЛЬЦО | *20 | ВАЛ РЫЧАГА КЛАПАНА С РУЧНЫМ УПРАВЛЕНИЕМ |
| *21 | СТОПОРНАЯ ПЛАСТИНА | *22 | ДАТЧИК ОБОРОТОВ ТРАНСМИССИИ (NC3) |
| *23 | ДАТЧИК ОБОРОТОВ ТРАНСМИССИИ (SP2) | - | - |
| |
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки | ● | Деталь однократного применения |
| |
Жидкость для автоматических трансмиссий WS от компании Toyota | |
Универсальная консистентная смазка |

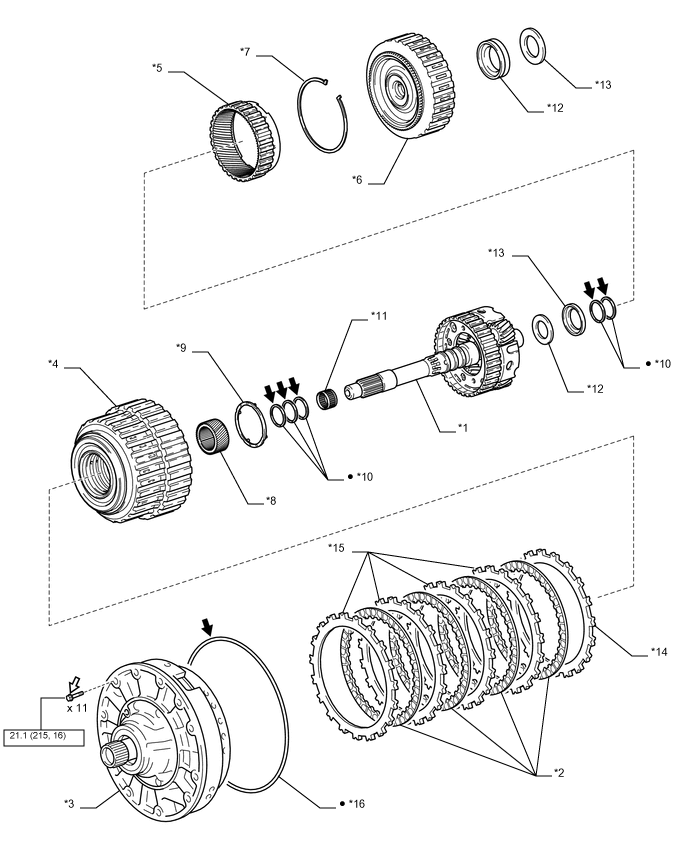

ИЛЛЮСТРАЦИЯ
| *1 | ШЕСТЕРНЯ ПЕРЕДНЕЙ ПЛАНЕТАРНОЙ ПЕРЕДАЧИ В СБОРЕ | *2 | ТОРМОЗНОЙ ДИСК № 1 |
| *3 | МАСЛЯНЫЙ НАСОС В СБОРЕ | *4 | МНОГОДИСКОВАЯ МУФТА ПОВЫШАЮЩЕЙ ПЕРЕДАЧИ И ЗАДНЕГО ХОДА В СБОРЕ |
| *5 | КОРОННАЯ ШЕСТЕРНЯ ПЕРЕДНЕЙ ПЛАНЕТАРНОЙ ПЕРЕДАЧИ | *6 | МНОГОДИСКОВАЯ МУФТА ПЕРЕДНЕГО ХОДА В СБОРЕ |
| *7 | ПРУЖИННОЕ СТОПОРНОЕ КОЛЬЦО | *8 | СОЛНЕЧНАЯ ШЕСТЕРНЯ ПЛАНЕТАРНОЙ ПЕРЕДАЧИ |
| *9 | УПОРНАЯ ШАЙБА ВОДИЛА ПЛАНЕТАРНОЙ ПЕРЕДАЧИ | *10 | ПРУЖИННОЕ СТОПОРНОЕ КОЛЬЦО ВАЛА КОРОННОЙ ШЕСТЕРНИ ПЕРЕДНЕЙ ПЛАНЕТАРНОЙ ПЕРЕДАЧИ |
| *11 | ПЕРЕДНИЙ УПОРНЫЙ ИГОЛЬЧАТЫЙ РОЛИКОВЫЙ ПОДШИПНИК ПЛАНЕТАРНОЙ ПЕРЕДАЧИ | *12 | УПОРНЫЙ ИГОЛЬЧАТЫЙ РОЛИКОВЫЙ ПОДШИПНИК |
| *13 | КОЛЬЦО УПОРНОГО ПОДШИПНИКА | *14 | ФЛАНЕЦ ТОРМОЗА № 1 |
| *15 | ТОРМОЗНАЯ ПЛАСТИНА № 1 | *16 | КОЛЬЦЕВОЕ УПЛОТНЕНИЕ МАСЛЯНОГО НАСОСА |
| |
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки | ● | Деталь однократного применения |
| |
Жидкость для автоматических трансмиссий WS от компании Toyota | |
Фирменный герметик Toyota 1281, Three Bond 1281 или аналогичный |

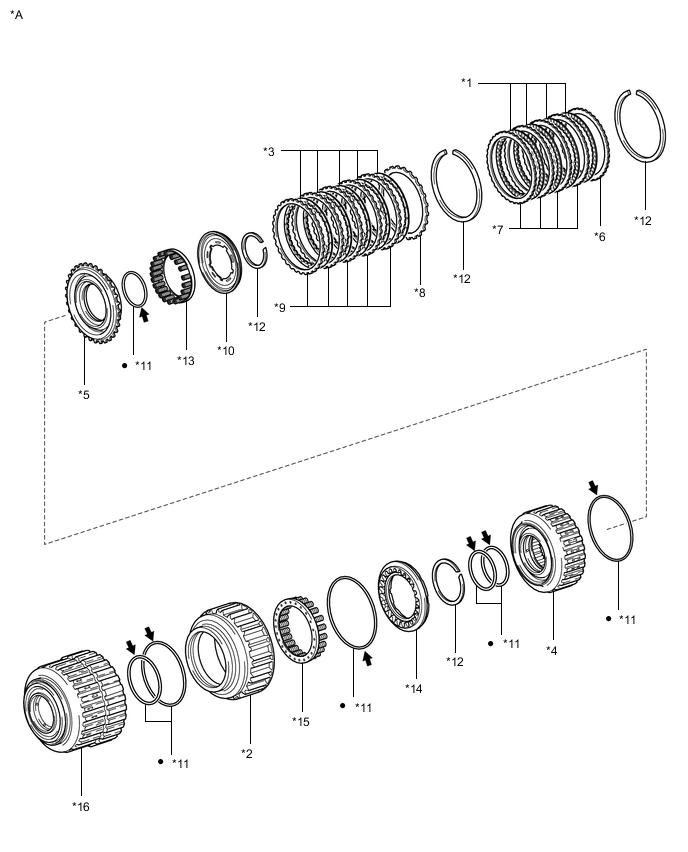

ИЛЛЮСТРАЦИЯ
| *A | МНОГОДИСКОВАЯ МУФТА ПОВЫШАЮЩЕЙ ПЕРЕДАЧИ И ЗАДНЕГО ХОДА В СБОРЕ | - | - |
| *1 | ВЕДОМЫЙ ДИСК СЦЕПЛЕНИЯ № 3 | *2 | ПОРШЕНЬ МУФТЫ ПРЯМОЙ ПОВЫШАЮЩЕЙ ПЕРЕДАЧИ В СБОРЕ |
| *3 | ДИСК МУФТЫ ЗАДНЕГО ХОДА | *4 | БАРАБАН МУФТЫ ЗАДНЕГО ХОДА В СБОРЕ |
| *5 | ПОРШЕНЬ МУФТЫ ЗАДНЕГО ХОДА | *6 | ФЛАНЕЦ МУФТЫ № 3 |
| *7 | ДИСК СЦЕПЛЕНИЯ № 3 | *8 | ФЛАНЕЦ МУФТЫ ЗАДНЕГО ХОДА |
| *9 | ПЛАСТИНА МУФТЫ ЗАДНЕГО ХОДА | *10 | КОМПЕНСАТОР МУФТЫ ЗАДНЕГО ХОДА |
| *11 | КОЛЬЦЕВОЕ УПЛОТНЕНИЕ | *12 | ПРУЖИННОЕ СТОПОРНОЕ КОЛЬЦО |
| *13 | СТЯЖНАЯ ПРУЖИНА МУФТЫ ЗАДНЕГО ХОДА В СБОРЕ | *14 | КОМПЕНСАТОР МУФТЫ № 3 |
| *15 | СТЯЖНАЯ ПРУЖИНА МУФТЫ ПОВЫШАЮЩЕЙ ПЕРЕДАЧИ В СБОРЕ | *16 | БАРАБАН МУФТЫ ПРЯМОЙ ПОВЫШАЮЩЕЙ ПЕРЕДАЧИ В СБОРЕ |
| ● | Деталь однократного применения | |
Жидкость для автоматических трансмиссий WS от компании Toyota |

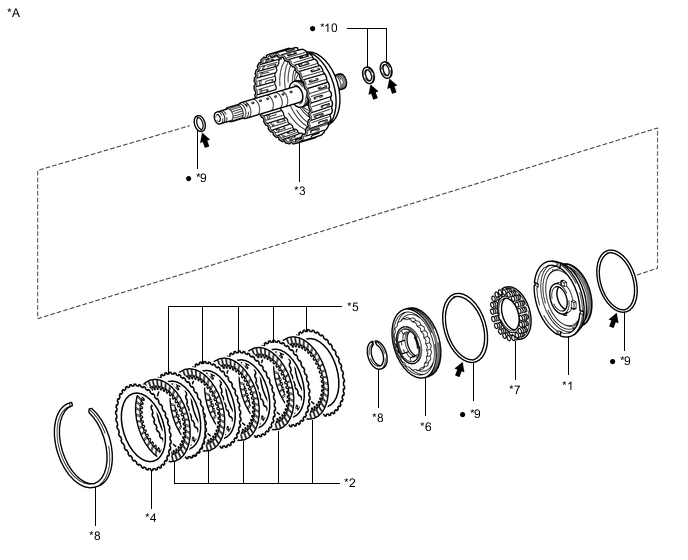

ИЛЛЮСТРАЦИЯ
| *A | МНОГОДИСКОВАЯ МУФТА ПЕРЕДНЕГО ХОДА В СБОРЕ | - | - |
| *1 | ПОРШЕНЬ МУФТЫ ПЕРЕДНЕГО ХОДА | *2 | ДИСК МНОГОДИСКОВОЙ МУФТЫ ПЕРЕДНЕГО ХОДА |
| *3 | БАРАБАН МУФТЫ ПЕРЕДНЕГО ХОДА | *4 | КОЛЬЦЕВОЕ УПЛОТНЕНИЕ |
| *5 | ПРУЖИННОЕ СТОПОРНОЕ КОЛЬЦО | *6 | ФЛАНЕЦ МУФТЫ ПЕРЕДНЕГО ХОДА |
| *7 | ПЛАСТИНА МНОГОДИСКОВОЙ МУФТЫ ПЕРЕДНЕГО ХОДА | *8 | КОМПЕНСАТОР МУФТЫ № 1 |
| *9 | СТЯЖНАЯ ПРУЖИНА МУФТЫ ПЕРЕДНЕГО ХОДА В СБОРЕ | - | - |
| ● | Деталь однократного применения | |
Жидкость для автоматических трансмиссий WS от компании Toyota |

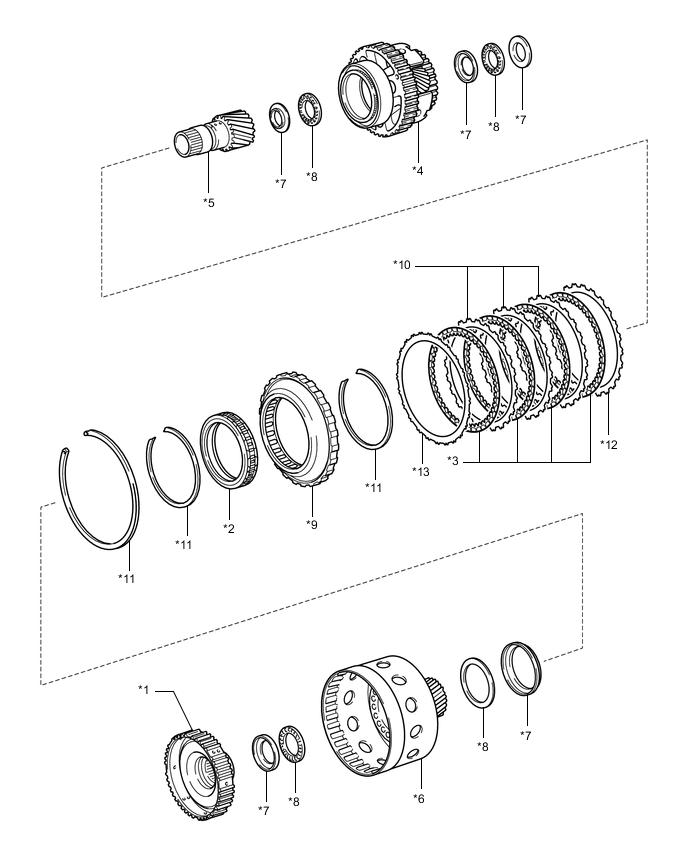

ИЛЛЮСТРАЦИЯ
| *1 | СТУПИЦА МНОГОДИСКОВОЙ МУФТЫ | *2 | МУФТА СВОБОДНОГО ХОДА № 1 В СБОРЕ |
| *3 | ТОРМОЗНОЙ ДИСК № 2 | *4 | ШЕСТЕРНЯ ЗАДНЕЙ ПЛАНЕТАРНОЙ ПЕРЕДАЧИ В СБОРЕ |
| *5 | СОЛНЕЧНАЯ ШЕСТЕРНЯ ЗАДНЕЙ ПЛАНЕТАРНОЙ ПЕРЕДАЧИ В СБОРЕ | *6 | ВХОДНОЙ БАРАБАН СОЛНЕЧНОЙ ШЕСТЕРНИ |
| *7 | КОЛЬЦО УПОРНОГО ПОДШИПНИКА | *8 | УПОРНЫЙ ИГОЛЬЧАТЫЙ РОЛИКОВЫЙ ПОДШИПНИК |
| *9 | НАРУЖНОЕ КОЛЬЦО МУФТЫ СВОБОДНОГО ХОДА | *10 | ТОРМОЗНАЯ ПЛАСТИНА № 2 |
| *11 | ПРУЖИННОЕ СТОПОРНОЕ КОЛЬЦО | *12 | ФЛАНЕЦ ТОРМОЗА № 2 |
| *13 | ТОРМОЗНАЯ ПЛАСТИНА | - | - |

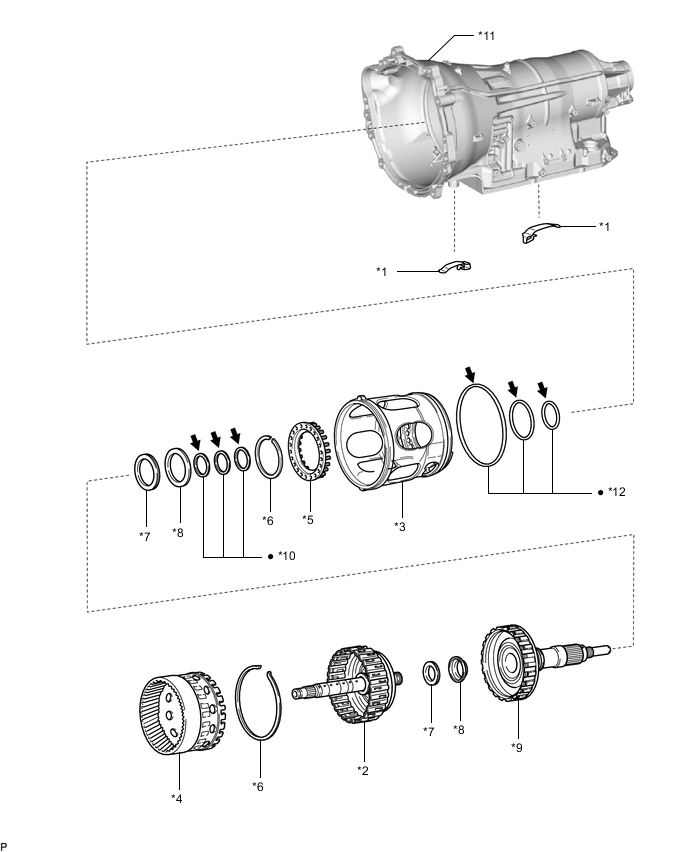

ИЛЛЮСТРАЦИЯ
| *1 | СТОПОРНАЯ ПРУЖИНА ТОРМОЗНОЙ ПЛАСТИНЫ | *2 | МНОГОДИСКОВАЯ МУФТА В СБОРЕ |
| *3 | ПОРШЕНЬ ТОРМОЗНОГО ЦИЛИНДРА № 2 | *4 | КОРОННАЯ ШЕСТЕРНЯ ЗАДНЕЙ ПЛАНЕТАРНОЙ ПЕРЕДАЧИ |
| *5 | СТЯЖНАЯ ПРУЖИНА ПОРШНЯ ТОРМОЗНОГО ЦИЛИНДРА 2-Й ПЕРЕДАЧИ В СБОРЕ | *6 | ПРУЖИННОЕ СТОПОРНОЕ КОЛЬЦО |
| *7 | УПОРНЫЙ ИГОЛЬЧАТЫЙ РОЛИКОВЫЙ ПОДШИПНИК | *8 | КОЛЬЦО УПОРНОГО ПОДШИПНИКА |
| *9 | ВЫХОДНОЙ ВАЛ | *10 | МАСЛОУПЛОТНИТЕЛЬНОЕ КОЛЬЦО |
| *11 | КАРТЕР АВТОМАТИЧЕСКОЙ ТРАНСМИССИИ В СБОРЕ | *12 | КОЛЬЦЕВОЕ УПЛОТНЕНИЕ |
| ● | Деталь однократного применения | |
Жидкость для автоматических трансмиссий WS от компании Toyota |

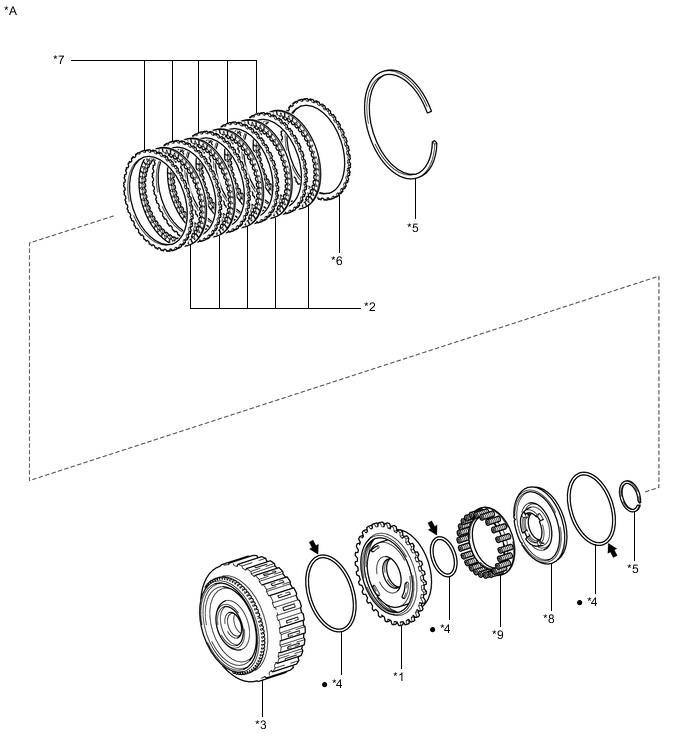

ИЛЛЮСТРАЦИЯ
| *A | МНОГОДИСКОВАЯ МУФТА В СБОРЕ | - | - |
| *1 | ПОРШЕНЬ МУФТЫ ПРЯМОЙ ПЕРЕДАЧИ | *2 | ВЕДОМЫЙ ДИСК СЦЕПЛЕНИЯ № 2 |
| *3 | БАРАБАН МУФТЫ ПРЯМОЙ ПЕРЕДАЧИ | *4 | ФЛАНЕЦ МУФТЫ № 2 |
| *5 | ДИСК СЦЕПЛЕНИЯ № 2 | *6 | КОМПЕНСАТОР МУФТЫ № 2 |
| *7 | СТЯЖНАЯ ПРУЖИНА МУФТЫ ПРЯМОЙ ПЕРЕДАЧИ В СБОРЕ | *8 | ПРУЖИННОЕ СТОПОРНОЕ КОЛЬЦО |
| *9 | КОЛЬЦЕВОЕ УПЛОТНЕНИЕ | *10 | МАСЛОУПЛОТНИТЕЛЬНОЕ КОЛЬЦО |
| ● | Деталь однократного применения | |
Жидкость для автоматических трансмиссий WS от компании Toyota |
