КОМБИНИРОВАННЫЙ ПЕРЕКЛЮЧАТЕЛЬ ПРОВЕРКА

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ КОМБИНИРОВАННЫЙ ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ


    1. Проверьте выключатель режима ECO:

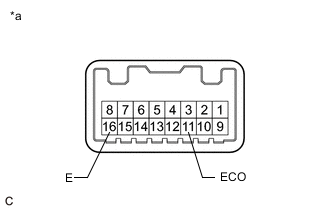

      1. A01MWS9C15
        *a

        Устройство с неподсоединенным жгутом проводов

        (комбинированный переключатель в сборе)

        Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

        Номинальное сопротивление
        Подключение диагностического прибора Условие Заданные условия
        11 (ECO) - 16 (E) Выключатель режима ECO повернут и удерживается в положении ECO Менее 50 Ом
        Переключатель режима ECO не повернут 10 кОм или более

        Если результат проверки не соответствует заданному, замените комбинированный переключатель в сборе.

    2. Проверьте выключатель режима NORMAL:

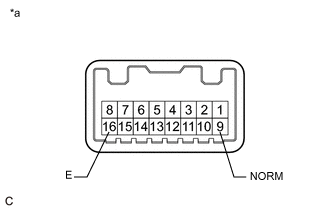

      1. A01MWS9C16
        *a

        Устройство с неподсоединенным жгутом проводов

        (комбинированный переключатель в сборе)

        Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

        Номинальное сопротивление
        Подключение диагностического прибора Условие Заданные условия
        9 (NORM) - 16 (E) Переключатель режима NORMAL нажат и удерживается Менее 50 Ом
        Переключатель режима NORMAL не нажат 10 кОм или более

        Если результат проверки не соответствует заданному, замените комбинированный переключатель в сборе.

    3. Проверьте переключатель режима SPORT или SPORT S/S+:

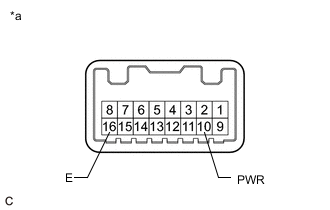

      1. A01MWS9C17
        *a

        Устройство с неподсоединенным жгутом проводов

        (комбинированный переключатель в сборе)

        Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

        Номинальное сопротивление
        Подключение диагностического прибора Условие Заданные условия
        10 (PWR) - 16 (E) Переключатель режима SPORT или SPORT S/S+ повернут и удерживается в положении SPORT или SPORT S/S+ Менее 50 Ом
        Переключатель режима SPORT или SPORT S/S+ не повернут 10 кОм или более

        Если результат проверки не соответствует заданному, замените комбинированный переключатель в сборе.

    4. Проверьте переключатель режима SNOW:

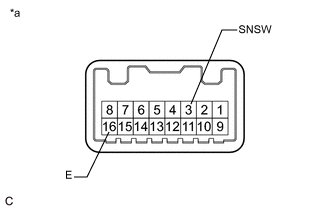

      1. A01MWS9C18
        *a

        Устройство с неподсоединенным жгутом проводов

        (комбинированный переключатель в сборе)

        Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

        Номинальное сопротивление
        Подключение диагностического прибора Условие Заданные условия
        3 (SNSW) - 16 (E) Переключатель режима SNOW нажат и удерживается Менее 50 Ом
        Переключатель режима SNOW не нажат 10 кОм или более

        Если результат проверки не соответствует заданному, замените комбинированный переключатель в сборе.

    5. Проверьте выключатель VSC OFF:

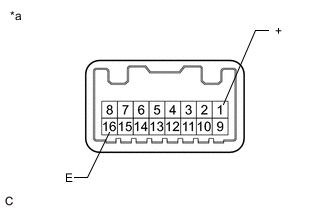

      1. A01MWS9C19
        *a

        Устройство с неподсоединенным жгутом проводов

        (комбинированный переключатель в сборе)

        Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

        Номинальное сопротивление
        Подключение диагностического прибора Условие Заданные условия
        1 (+) - 16 (E) Переключатель режима VSC OFF нажат и удерживается Менее 50 Ом
        Переключатель режима VSC OFF не нажат 10 кОм или более

        Если результат проверки не соответствует заданному, замените комбинированный переключатель в сборе.

    6. Проверьте выключатель отмены системы запуска и останова:

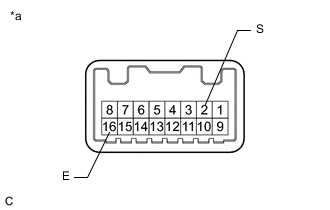

      1. A01MWS9C14
        *a

        Устройство с неподсоединенным жгутом проводов

        (комбинированный переключатель в сборе)

        Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

        Номинальное сопротивление
        Подключение диагностического прибора Условие Заданные условия
        2 (S) - 16 (E) Выключатель отмены системы запуска и останова нажат и удерживается Менее 50 Ом
        Выключатель отмены системы запуска и останова не нажат 10 кОм или более

        Если результат проверки не соответствует заданному, замените комбинированный переключатель в сборе.

    7. Проверьте работу ламп:

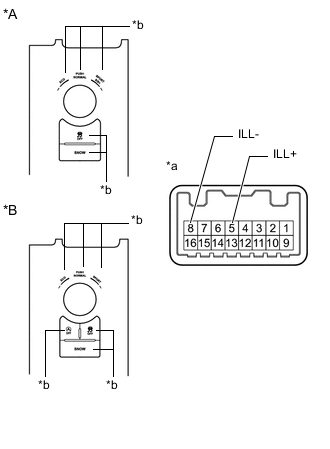

      1. A01MVBBC01
        *A для моделей без выключателя отмены системы запуска и останова
        *B для моделей с выключателем отмены системы запуска и останова
        *a

        Устройство с неподсоединенным жгутом проводов

        (комбинированный переключатель в сборе)
        *b Подсветка комбинированного переключателя в сборе

        Подайте напряжение аккумуляторной батареи на контакты переключателя и проверьте, светится ли индикатор комбинированного переключателя в сборе.

        Номинальное значение/Номинальный режим
        Указанные условия Заданные условия

        Положительный (+) вывод аккумуляторной батареи → 5 (ILL+)

        Отрицательный (-) вывод аккумуляторной батареи → 8 (ILL-)

        		 Горит

        Если результат проверки не соответствует заданному, замените комбинированный переключатель в сборе.
