РЫЧАГ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. СНИМИТЕ ПРИЕМНУЮ ТРУБУ В СБОРЕ (для моделей с 2GR-FSE)

    Нажмите здесь Click here

  2. СНИМИТЕ ПРИЕМНУЮ ТРУБУ В СБОРЕ (для моделей с 8AR-FTS)

    Нажмите здесь Click here

  3. СНИМИТЕ ПЕРЕДНИЙ ТЕПЛОЗАЩИТНЫЙ ЭКРАН ПОЛА № 1

    Нажмите здесь Click here

  4. ОТСОЕДИНИТЕ ТЯГУ НАПОЛЬНОГО МЕХАНИЗМА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ


    1. Установите рычаг переключения передач в положение N.

    2. A01MW3TC01
      *a Рычаг

      Отверните гайку и отсоедините тягу напольного механизма переключения передач в сборе от рычага напольного механизма переключения передач в сборе.

  5. СНИМИТЕ ВЕЩЕВОЙ ЯЩИК В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА В СБОРЕ

    Нажмите здесь Click here

  6. СНИМИТЕ ВОЗДУХОВОД ВЕЩЕВОГО ЯЩИКА В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА № 1

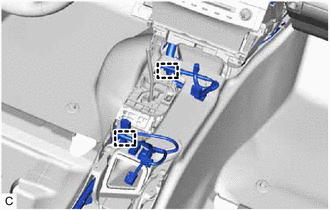

    1. A01MXJ5

      Отсоедините 2 зажима от воздуховода № 1 вещевого ящика в облицовке туннеля пола.

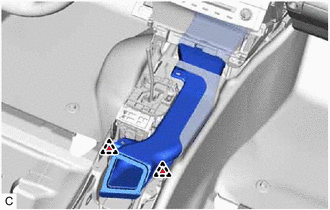

    2. A01MVO5

      Снимите 2 фиксатора и воздуховод вещевого ящика в облицовке туннеля пола № 1.

  7. СНИМИТЕ НАПОЛЬНЫЙ МЕХАНИЗМ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ

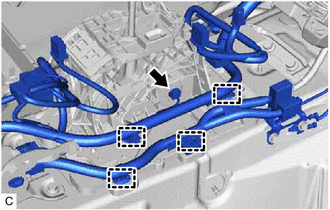

    1. A01MXHL

      Отсоедините разъем датчика положения селектора передач.

    2. Отсоедините 4 зажима от напольного механизма переключения передач в сборе.

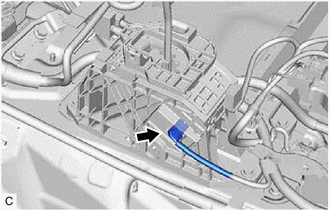

    3. A01MWEO

      Отсоедините разъем ЭБУ блокировки селектора.

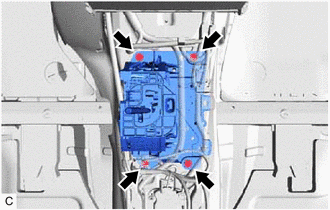

    4. A01MWDO

      Выверните 4 болта и снимите напольный механизм переключения передач в сборе с кузова.
