КОРПУС КЛАПАНОВ В СБОРЕ (для моделей с 2GR-FSE) УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. УСТАНОВИТЕ КОРПУС КЛАПАНОВ ТРАНСМИССИИ В СБОРЕ


    1. Установите пружину и корпус запорного шарика.

    2. A01MUSTC06
      *1 Соединительный шток клапана с ручным управлением
      *2 Рычаг клапана с ручным управлением в сборе

      Совместите канавку рычага клапана с ручным управлением с соединительным штоком клапана с ручным управлением.

    3. A01MXTXN04

      Установите корпус клапанов трансмиссии в сборе и закрепите его 17 болтами.

      Tech Tips

      Ниже указаны длины каждого из болтов.

      Torque:
      11 Н*м  { 112 кгс*см, 8 фунт-сила-футов }
      Длина болта
      Болт A 21 мм (0,8268 дюйма)
      Болт B 31 мм (1,2205 дюйма)
      Болт C 64 мм (2,5197 дюйма)

    4. Установите пружину фиксатора и крышку пружины фиксатора, закрепив их болтом.

      Torque:
      10 Н*м  { 102 кгс*см, 7 фунт-сила-футов }

    5. Подсоедините 9 разъемов к электромагнитным клапанам.

    6. Подсоедините разъем контактного датчика давления жидкости.

    7. Покройте новое кольцевое уплотнение трансмиссионной жидкостью и установите его на датчик температуры ATF.

    8. Установите датчик температуры ATF и стопорную пластину, закрепив их болтом.

      Torque:
      10 Н*м  { 102 кгс*см, 7 фунт-сила-футов }

  2. УСТАНОВИТЕ СЕТЧАТЫЙ МАСЛЯНЫЙ ФИЛЬТР КОРПУСА КЛАПАНОВ В СБОРЕ


    1. Покройте новое кольцевое уплотнение трансмиссионной жидкостью и установите его в сетчатый масляный фильтр корпуса клапанов в сборе.

      Note

      Убедитесь, что кольцевое уплотнение не перекручено и не пережато.

    2. Установите сетчатый масляный фильтр корпуса клапанов на корпус клапанов трансмиссии и закрепите его 4 болтами.

      Torque:
      10 Н*м  { 102 кгс*см, 7 фунт-сила-футов }

  3. УСТАНОВИТЕ МАСЛЯНЫЙ ПОДДОН АВТОМАТИЧЕСКОЙ ТРАНСМИССИИ В СБОРЕ


    1. Установите на масляный поддон автоматической трансмиссии в сборе 3 магнита масляного фильтра трансмиссии.

    2. Установите новую прокладку масляного поддона автоматической трансмиссии и масляный поддон автоматической трансмиссии на картер автоматической трансмиссии и закрепите их 9 болтами.

      Torque:
      7,4 Н*м  { 75 кгс*см, 65 фунт-сила-дюймов }

      Note


      • A01MWWEC02
        *1 Втулка
        *2 Картер автоматической трансмиссии в сборе
        *a Правильно
        *b Неправильно
        *c Выступ

        Убедитесь, что на уплотнительной поверхности прокладки и контактной поверхности масляного поддона автоматической трансмиссии отсутствует масло и посторонние частицы.

      • Устанавливайте прокладку плотно, так, чтобы по всему периметру поверхность прокладки располагалась горизонтально.

      • Убедитесь, что все 9 фиксирующих выступов прокладки вставлены в масляный поддон автоматической трансмиссии в сборе.

      • Закрепляя масляный поддон автоматической трансмиссии в сборе, контролируйте, чтобы прокладка не оказалась зажатой между втулкой в месте крепления прокладки и поверхностью уплотнения трансмиссии.

  4. УСТАНОВИТЕ КРОНШТЕЙН ОПОРЫ ВЫПУСКНОЙ ТРУБЫ № 1 В СБОРЕ

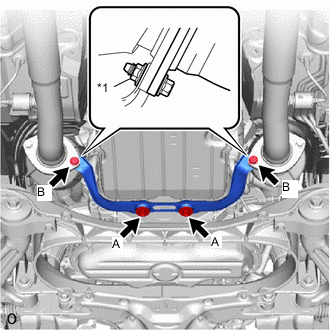

    1. A01MX74C01
      *1 Гайка

      Установите кронштейн опоры выпускной трубы № 1 в сборе и закрепите его 2 болтами (А), 2 новыми болтами (В) и 2 новыми гайками.

      Tech Tips

      При установке на стороне выпуска удерживайте гайки, затягивая болты.

      Torque:
      Для болта A
      43 Н*м  { 438 кгс*см, 32 фунт-сила-фута }
      для болта B
      39 Н*м  { 398 кгс*см, 29 фунт-сила-футов }

  5. УСТАНОВИТЕ ЗАЩИТУ КАРТЕРА ДВИГАТЕЛЯ № 2

    Нажмите здесь Click here

  6. УСТАНОВИТЕ СКОБУ ЭЛЕМЕНТА ПЕРЕДНЕЙ ПОДВЕСКИ

    Нажмите здесь Click here

  7. ДОБАВЬТЕ ЖИДКОСТЬ ДЛЯ АВТОМАТИЧЕСКОЙ ТРАНСМИССИИ

    Нажмите здесь Click here

  8. ВЫПОЛНИТЕ СБРОС ПАМЯТИ

    Нажмите здесь Click here
