КОРПУС КЛАПАНОВ В СБОРЕ (для моделей с 2GR-FSE) РАЗБОРКА

ПОРЯДОК ВЫПОЛНЕНИЯ

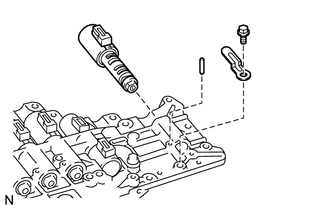

  1. СНИМИТЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ SL2

    A0124SM

    1. Выверните болт и снимите стопорную пластину электромагнитного клапана и стопорный штифт.

    2. Снимите электромагнитный клапан переключения передач SL2.

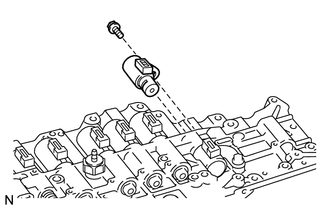

  2. СНИМИТЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ SL


    1. A012449

      Выверните болт и снимите электромагнитный клапан переключения передач SL.

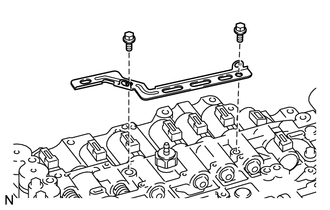

  3. СНИМИТЕ СТОПОРНУЮ ПЛАСТИНУ ЭЛЕКТРОМАГНИТНОГО КЛАПАНА


    1. A01271P

      Выверните 2 болта и снимите стопорную пластину электромагнитного клапана.

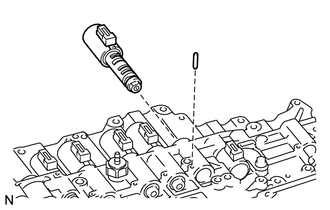

  4. СНИМИТЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ SL3


    1. A0126UW

      Снимите стопорный штифт и электромагнитный клапан переключения передач SL3.

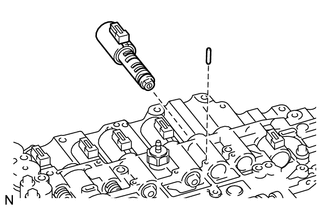

  5. СНИМИТЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ SL4


    1. A0123YY

      Снимите стопорный штифт и электромагнитный клапан переключения передач SL4.

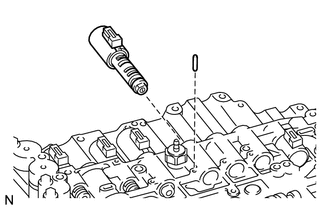

  6. СНИМИТЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ SL5


    1. A01268O

      Снимите стопорный штифт и электромагнитный клапан переключения передач SL5.

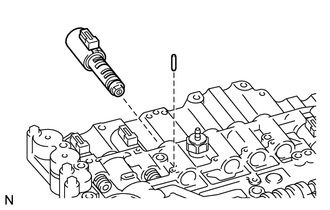

  7. СНИМИТЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ SL1


    1. A0124RH

      Снимите стопорный штифт и электромагнитный клапан переключения передач SL1.

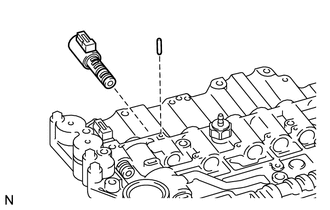

  8. СНИМИТЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ SLU


    1. A01261S

      Снимите стопорный штифт и электромагнитный клапан переключения передач SLU.

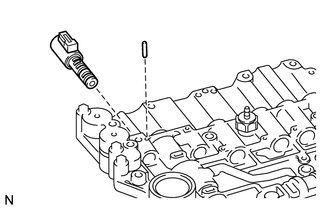

  9. СНИМИТЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ SLT


    1. A0126OY

      Выверните болт и снимите электромагнитный клапан переключения передач SLT.

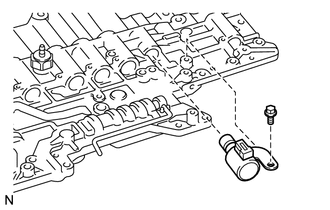

  10. СНИМИТЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ SR

    A0126UB

    1. Выверните болт и снимите электромагнитный клапан переключения передач SR.

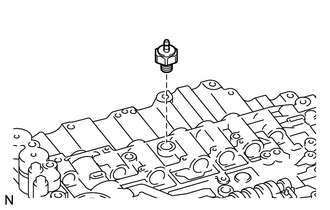

  11. СНИМИТЕ КОНТАКТНЫЙ ДАТЧИК МАСЛА


    1. A01275J

      Снимите контактный датчик давления масла с корпуса клапанов трансмиссии в сборе.
