КОРПУС КЛАПАНОВ В СБОРЕ (для моделей с 2GR-FSE) СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. СНИМИТЕ СКОБУ ЭЛЕМЕНТА ПЕРЕДНЕЙ ПОДВЕСКИ

    Нажмите здесь Click here

  2. СНИМИТЕ ЗАЩИТУ КАРТЕРА ДВИГАТЕЛЯ № 2

    Нажмите здесь Click here

  3. СЛЕЙТЕ ЖИДКОСТЬ ДЛЯ АВТОМАТИЧЕСКОЙ ТРАНСМИССИИ

    A01MV7I

    1. Снимите пробку сливного отверстия и прокладку, и слейте трансмиссионную жидкость.

    2. Установите новую прокладку и пробку сливного отверстия.

      Torque:
      20 Н*м  { 204 кгс*см, 15 фунт-сила-футов }

  4. СНИМИТЕ КРОНШТЕЙН ОПОРЫ ВЫПУСКНОЙ ТРУБЫ № 1 В СБОРЕ

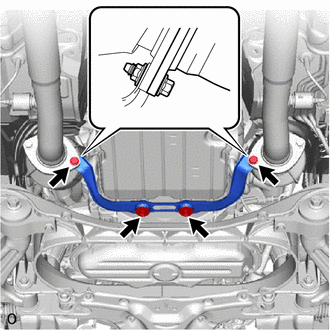

    1. A01MX74

      Выверните 4 болта, 2 гайки и снимите кронштейн опоры выпускной трубы № 1.

      Tech Tips

      При снятии на стороне выпуска удерживайте гайки, ослабляя болты.

  5. СНИМИТЕ МАСЛЯНЫЙ ПОДДОН АВТОМАТИЧЕСКОЙ ТРАНСМИССИИ В СБОРЕ


    1. A01MVRT

      Выверните 9 болтов и снимите масляный поддон автоматической трансмиссии в сборе и прокладку масляного поддона автоматической трансмиссии.

      Note

      В масляном поддоне автоматической трансмиссии остается некоторое количество жидкости. Выверните все болты масляного поддона и осторожно снимите поддон картера автоматической трансмиссии в сборе.

    2. Снимите с масляного поддона автоматической трансмиссии в сборе 3 магнита масляного фильтра трансмиссии.

    3. A01MUPW

      Осмотрите частицы, содержащиеся в масляном поддоне автоматической трансмиссии.


      1. С помощью снятых магнитов масляного фильтра трансмиссии соберите всю стальную стружку.

        Тщательно исследуйте стружку и частицы, находящиеся в масляном поддоне и на магнитах масляного фильтра автоматической трансмиссии, чтобы определить, какому типу износа подвергается трансмиссия.

        Результат
        Сталь (магнитный материал)
        Износ подшипников, шестерен и пластины сцепления
        Латунь (немагнитный материал)
        Износ втулки

  6. СНИМИТЕ СЕТЧАТЫЙ МАСЛЯНЫЙ ФИЛЬТР КОРПУСА КЛАПАНОВ В СБОРЕ


    1. A01MUUB

      Выверните 4 болта и снимите сетчатый масляный фильтр корпуса клапанов в сборе с корпуса клапанов трансмиссии в сборе.

      Note

      Соблюдайте осторожность, так как из сетчатого фильтра корпуса клапанов вытечет некоторое количество жидкости.

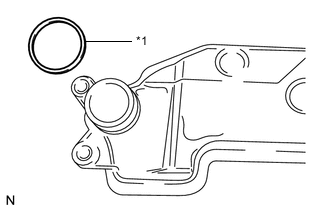

    2. A01MVHQC03
      *1 Кольцевое уплотнение

      Снимите кольцевое уплотнение с сетчатого масляного фильтра корпуса клапанов в сборе.

  7. СНИМИТЕ КОРПУС КЛАПАНОВ ТРАНСМИССИИ В СБОРЕ

    A01MYK1C02
    *1 Стопорная пластина
    *2 Датчик температуры ATF

    1. Выверните болт, снимите стопорную пластину и датчик температуры трансмиссионной жидкости.

    2. Снимите кольцевое уплотнение с датчика температуры ATF.

    3. Отсоедините разъем контактного датчика давления масла.

    4. Отсоедините 9 разъемов электромагнитных клапанов переключения передач.

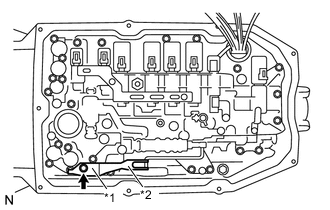

    5. A01MYHZC01
      *1 Крышка пружины фиксатора
      *2 Пружина фиксатора

      Выверните болт и снимите крышку пружины фиксатора и пружину фиксатора.

    6. A01MXTX

      Выверните 17 болтов и снимите корпус клапанов трансмиссии в сборе.

    7. A01MWZMC02
      *1 Соединительный шток клапана с ручным управлением
      *2 Рычаг клапана с ручным управлением в сборе

      Отсоедините соединительный шток клапана с ручным управлением от рычага клапана с ручным управлением в сборе.

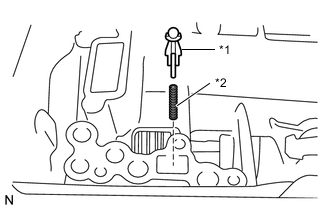

    8. A01MXFUC01
      *1 Корпус запорного шарика
      *2 Пружина

      Снимите пружину и корпус запорного шарика.
