ЖГУТ ЭЛЕКТРОПРОВОДКИ ТРАНСМИССИИ (для моделей с 8AR-FTS) УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. УСТАНОВИТЕ ЖГУТ ЭЛЕКТРОПРОВОДКИ ТРАНСМИССИИ


    1. Смажьте кольцевое уплотнение жидкостью автоматической трансмиссии.

    2. Закрепите жгут электропроводки трансмиссии болтом.

      Torque:
      5,4 Н*м  { 55 кгс*см, 48 фунт-сила-дюймов }

      Note


      • В случае повторного использования жгута электропроводки трансмиссии проверьте кольцевое уплотнение.

      • При установке жгута электропроводки трансмиссии проследите, чтобы кольцевое уплотнение не треснуло и не оказалось смятым.

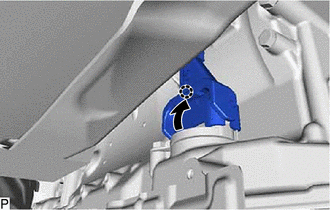

    3. A01MUD5

      Подсоедините разъем жгута электропроводки трансмиссии и поднимите рычаг, чтобы ввести в зацепление захват.

      Tech Tips

      Поднимите рычаг так, чтобы захват разъема жгута электропроводки трансмиссии издал характерный звук.

    4. Подсоедините разъем датчика оборотов трансмиссии (SP2).

    5. Подсоедините разъем датчика оборотов трансмиссии (NT).

    6. Подсоедините разъем датчика оборотов трансмиссии (NC3).

  2. УСТАНОВИТЕ КОРПУС КЛАПАНОВ ТРАНСМИССИИ В СБОРЕ
