СИСТЕМА АВТОМАТИЧЕСКОЙ ТРАНСМИССИИ (для моделей с 2GR-FSE) Цепь датчика положения селектора передач

ОПИСАНИЕ

Датчик положения селектора передач регистрирует перемещение рычага переключения передач в положение M.

Используя датчик положения селектора передач, когда рычаг переключения передач находится в положении M, можно выбирать передачи в диапазоне между 1-й и 8-й передачами (M1 – M8).

Однократное перемещение рычага переключения передач в положение "+" приводит к выбору следующей более высокой передачи, а однократное перемещение рычага в положение "-" – к выбору следующей более низкой передачи.

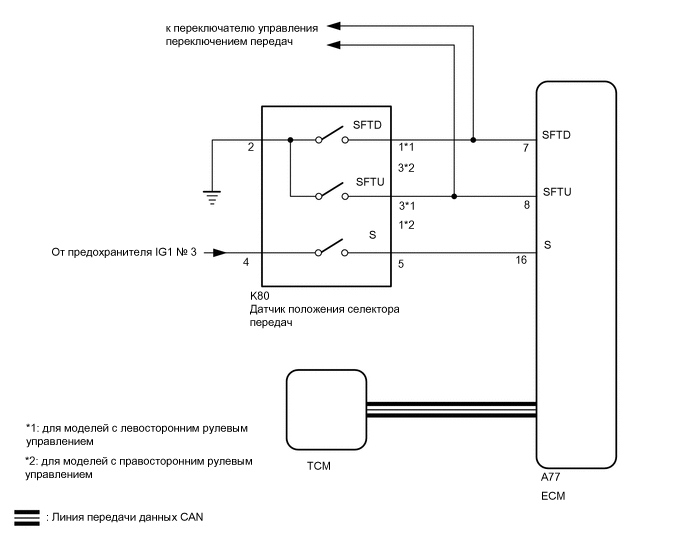

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

A01MXPNE06

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ ДАТЧИК ПОЛОЖЕНИЯ СЕЛЕКТОРА ПЕРЕДАЧ (НАПОЛЬНЫЙ МЕХАНИЗМ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ)


    1. A01MWHKC28
      *a

      Устройство с неподсоединенным жгутом проводов

      (датчик положения селектора передач для моделей с левосторонним рулевым управлением)
      A01MWHKC22
      *a

      Устройство с неподсоединенным жгутом проводов

      (датчик положения селектора передач для моделей с правосторонним рулевым управлением)

      Отсоедините разъем датчика положения селектора передач.

    2. Измерьте сопротивление между контактами датчика положения селектора передач, поочередно устанавливая рычаг переключения передач в каждое из положений.

      Номинальное сопротивление (для моделей с левосторонним рулевым управлением)
      Подключение диагностического прибора Условие Заданные условия
      4 - 5 M, "+" и "-" Менее 1 Ом
      Кроме M, "+" и "-" 10 кОм или более
      3 - 2 Нажмите и удерживайте "+" (переключение на повышенную передачу) Менее 1 Ом
      M 10 кОм или более
      1 - 2 Нажмите и не отпускайте "-" (переключение на пониженную передачу) Менее 1 Ом
      M 10 кОм или более
      Номинальное сопротивление (для моделей с правосторонним рулевым управлением)
      Подключение диагностического прибора Условие Заданные условия
      4 - 5 M, "+" и "-" Менее 1 Ом
      Кроме M, "+" и "-" 10 кОм или более
      1 - 2 Нажмите и удерживайте "+" (переключение на повышенную передачу) Менее 1 Ом
      M 10 кОм или более
      3 - 2 Нажмите и не отпускайте "-" (переключение на пониженную передачу) Менее 1 Ом
      M 10 кОм или более
      Результат
      Следующий шаг
      OK
      NG

    NG

    ЗАМЕНИТЕ ДАТЧИК ПОЛОЖЕНИЯ СЕЛЕКТОРА ПЕРЕДАЧ (НАПОЛЬНЫЙ МЕХАНИЗМ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ) Нажмите здесь Click here

    OK

  2. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ДАТЧИК ПОЛОЖЕНИЯ СЕЛЕКТОРА ПЕРЕДАЧ – АККУМУЛЯТОРНАЯ БАТАРЕЯ, МАССА)

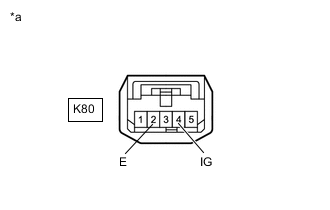

    1. A01MUZ0C26
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к датчику положения селектора передач)

      Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Подключение диагностического прибора Условие Заданные условия
      K80-4 (IG) - масса Зажигание включено (IG) 11-14 В
      Зажигание выключено Менее 1 В

    2. Выключите зажигание.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      K80-2 (E) - масса Всегда Менее 1 Ом
      Результат
      Перейти к
      OK
      NG

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  3. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ДАТЧИК ПОЛОЖЕНИЯ СЕЛЕКТОРА ПЕРЕДАЧ – ECM)


    1. Подсоедините разъем датчика положения селектора передач.

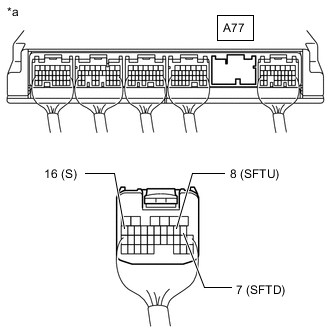

    2. A01MU48C26
      *a

      Вид сзади разъема со стороны жгута проводов

      (к ECM)

      Отсоедините разъем A77 ECM.

    3. Включите зажигание (IG) и, поочередно устанавливая рычаг переключения передач в каждое из положений, измерьте напряжение в соответствии со значениями, приведенными в таблице ниже.

      Номинальное напряжение
      Подключение диагностического прибора Положение рычага переключения передач Заданные условия
      A77-16 (S) - масса M, "+" и "-" 11-14 В
      Кроме M, "+" и "-" Менее 1 В

    4. Выключите зажигание.

    5. Поочередно устанавливая рычаг переключения передач в каждое из положений, измерьте сопротивление в соответствии со значениями, указанными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Положение рычага переключения передач Заданные условия
      A77-8 (SFTU) - масса Нажмите и удерживайте "+" (переключение на повышенную передачу) Менее 1 Ом
      M 10 кОм или более
      A77-7 (SFTD) - масса Нажмите и не отпускайте "-" (переключение на пониженную передачу) Менее 1 Ом
      M 10 кОм или более
      Результат
      Перейти к
      OK
      NG

    OK

    ПЕРЕЙДИТЕ К СЛЕДУЮЩЕМУ ПРЕДПОЛАГАЕМОМУ УЧАСТКУ, УКАЗАННОМУ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ Нажмите здесь Click here

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
