СИСТЕМА АВТОМАТИЧЕСКОЙ ТРАНСМИССИИ (для моделей с 2GR-FSE), Diagnostic DTC:P0724

Код DTC Наименование DTC
P0724 Высокий уровень сигнала в цепи выключателя тормоза "B"

ОПИСАНИЕ

Данная цепь предназначена для предотвращения остановки двигателя при движении в состоянии блокировки при внезапном срабатывании тормозов.

Когда педаль тормоза нажата, этот выключатель передает в TCM сигнал. После этого TCM отключает муфту блокировки на время, пока продолжается торможение.

№ DTC Неисправность Условие обнаружения DTC Неисправный участок MIL Память
P0724 Высокий уровень сигнала в цепи выключателя тормоза "B" Выключатель стоп-сигналов остается включенным, даже если автомобиль 5 раз двигался в режиме GO (скорость не менее 30 км/час (18,63 или в час)) – STOP (скорость менее 3 км/час (1,86 мили в час)) (логика диагностирования за 2 поездки).

  • Выключатель стоп-сигналов

  • Короткое замыкание в цепи сигнала выключателя стоп-сигналов

  • TCM

 Загорается Код DTC сохраняется

ОПИСАНИЕ РАБОТЫ СИСТЕМЫ КОНТРОЛЯ

Этот DTC указывает на то, что выключатель стоп-сигналов в сборе остается включенным. Если выключатель стоп-сигналов остается включенным при движении в режиме GO-STOP, TCM интерпретирует это как неисправность выключателя стоп-сигналов, включает контрольную лампу MIL и сохраняет DTC. Чтобы был выдан данный DTC, автомобиль должен 5 раз в течение 2 ездовых циклов увеличить скорость, по крайней мере, до 30 км/час (18,63 мили в час) (состояние GO) и снизить скорость ниже 3 км/час (1,86 мили в час) (состояние STOP).

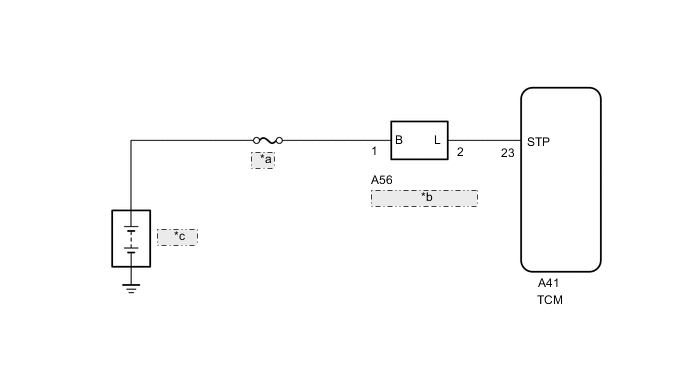

СХЕМА СОЕДИНЕНИЙ

A01MXZUE03
*a STOP
*b Выключатель стоп-сигналов в сборе
*c Аккумуляторная батарея

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note

В случае замены деталей, связанных с автоматической трансмиссией, выполните регистрацию и/или инициализацию.

Нажмите здесь Click here


  1. DATA LIST

    Note

    Значения, указанные в колонке "Нормальное состояние" приведенной ниже таблицы, являются справочными. Принимая решение об исправности той или иной детали, не ориентируйтесь исключительно на них.

    Tech Tips

    В режиме Data List на дисплей GTS можно вывести данные о состоянии переключателей, датчиков, приводов и пр. без снятия деталей с автомобиля. Такая внешняя проверка может оказаться очень полезной, поскольку позволяет выявлять нерегулярно возникающие состояния и сигналы, не нарушая монтажа деталей и электропроводки. Считывание информации в режиме Data List на первом этапе поиска неисправностей позволяет сократить время, затрачиваемое на диагностику.


    1. Прогрейте двигатель.

    2. Выключите зажигание.

    3. Подключите GTS к DLC3.

    4. Включите зажигание (IG).

    5. Включите GTS.

    6. Войдите в следующие меню: Powertrain / ECT / Data List / Stop Light Switch.

    7. Снимите показания параметров в режиме Data List, отображаемые на дисплее GTS.


      Powertrain > ECT > Data List
      Информация на дисплее прибора Измеряемая величина Диапазон Нормальное состояние Замечание по диагностике
      Stop Light Switch Состояние выключателя стоп-сигналов ON (ВКЛ) или OFF (ВЫКЛ)

      Педаль тормоза


      • ON (ВКЛ): Нажата

      • OFF (ВЫКЛ): Отпущена

      		 -

      Powertrain > ECT > Data List
      Информация на дисплее прибора
      Stop Light Switch

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. СНИМИТЕ ПОКАЗАНИЯ GTS


    1. Выключите зажигание.

    2. Подключите GTS к DLC3.

    3. Включите зажигание (IG).

    4. Включите GTS.

    5. Войдите в следующие меню: Powertrain / ECT / Data List / Stop Light Switch.

    6. Снимите показания параметров в режиме Data List, отображаемые на дисплее GTS.


      Powertrain > ECT > Data List
      Информация на дисплее прибора Измеряемая величина Диапазон Нормальное состояние Замечание по диагностике
      Stop Light Switch Состояние выключателя стоп-сигналов ON (ВКЛ) или OFF (ВЫКЛ)

      Педаль тормоза


      • ON (ВКЛ): Нажата

      • OFF (ВЫКЛ): Отпущена

      		 -

      Powertrain > ECT > Data List
      Информация на дисплее прибора
      Stop Light Switch
      Результат
      Результат Следующий шаг
      Значение в списке Data List не выходит за пределы нормального состояния А
      Значение в списке Data List выходит за пределы нормального состояния B

    А

    ИМИТАЦИЯ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТЕЙ И ПРОВЕРКА DTC Нажмите здесь Click here

    B

  2. ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ УСТАНОВКИ ВЫКЛЮЧАТЕЛЯ СТОП-СИГНАЛОВ


    1. Проверьте правильность установки выключателя стоп-сигналов.

      Нажмите здесь Click here

      OK
      Выключатель стоп-сигналов установлен правильно.
      Результат
      Следующий шаг
      OK
      NG

    NG

    ПРАВИЛЬНЫЕ НАСТРОЙКИ

    OK

  3. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ВЫКЛЮЧАТЕЛЬ СТОП-СИГНАЛОВ В СБОРЕ – TCM)


    1. Отсоедините разъем A56 выключателя стоп-сигналов.

    2. Отсоедините разъем А41 TCM.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      A56-2 (L) - A41-23 (STP) Всегда Менее 1 Ом
      A56-2 (L) или A41-23 (STP) - масса Всегда 10 кОм или более
      Результат
      Следующий шаг
      OK
      NG

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  4. ПРОВЕРЬТЕ ВЫКЛЮЧАТЕЛЬ СТОП-СИГНАЛОВ В СБОРЕ


    1. Проверьте выключатель стоп-сигналов.

      Нажмите здесь Click here

      Результат
      Следующий шаг
      OK
      NG

    NG

    ЗАМЕНИТЕ ВЫКЛЮЧАТЕЛЬ СТОП-СИГНАЛОВ Нажмите здесь Click here

    OK

  5. ЗАМЕНИТЕ TCM


    1. Замените TCM.

      Нажмите здесь Click here

      Результат
      Следующий шаг
      ДАЛЕЕ

    ДАЛЕЕ

    ЗАРЕГИСТРИРУЙТЕ КОД АВТОМАТИЧЕСКОЙ ТРАНСМИССИИ Нажмите здесь Click here
