СИСТЕМА АВТОМАТИЧЕСКОЙ ТРАНСМИССИИ (для моделей с 2GR-FSE) ТАБЛИЦА РАБОТЫ В АВАРИЙНОМ РЕЖИМЕ


  1. Описание

    Аварийный режим позволяет минимизировать потерю работоспособности ECT в случае возникновения какой-либо неисправности в датчике или электромагнитном клапане.

  2. Аварийный режим


    1. Перечень действий в аварийном режиме:

      Неисправная деталь Функция
      Датчик частоты вращения трансмиссии (NT)

      • Запрещается переключение на 2-ю и 8-ю передачи.

      • Запрещается управление муфтой блокировки.

      • Запрещается управление AI-SHIFT*.

      • Запрещается быстродействующее переключение передач.
      Датчик оборотов трансмиссии (NC3)

      • Запрещается управление муфтой блокировки.

      • Запрещается управление AI-SHIFT*.

      • Запрещается быстродействующее переключение передач.
      Датчик оборотов трансмиссии (SP2)

      • Запрещается переключение на 2-ю и 8-ю передачи.

      • Запрещается управление муфтой блокировки.

      • Запрещается управление AI-SHIFT*.

      • Запрещается быстродействующее переключение передач.
      Электромагнитные клапаны переключения передач SL1, 2, 3, 4, 5 и SR Когда TCM обнаруживает неисправность электромагнитного клапана, он переходит в аварийный режим управления.
      Датчик температуры трансмиссионной жидкости

      • Разрешается переключение между 1-й и 5-й передачами.

      • Запрещается управление муфтой блокировки.

      • Запрещается управление AI-SHIFT*.

      • Запрещается быстродействующее переключение передач.
      Контактный датчик давления масла Управление осуществляется таким же образом, как при сбое включения электромагнитного клапана переключения передач SL1.
      Питание TCM (низкое напряжение)

      • При движении на какой-либо передаче из диапазона передач с 1-й по 7-ю фиксируется 7-я передача.

      • При движении на 8-й передаче фиксируется 8-я передача.
      Датчик детонации

      • При движении на какой-либо передаче из диапазона передач с 1-й по 5-ю фиксируется 6-я передача.

      • При движении на 6-й или более высокой передаче после обнаружения неисправности запрещается переключение на более высокую передачу.

      • Запрещается управление муфтой блокировки.

      • Запрещается быстродействующее переключение передач.
      Мультиплексная шина CAN

      • Разрешается только переключение на 1-ю или 3-ю передачу.

      • Запрещается управление муфтой блокировки.

      • Запрещается быстродействующее переключение передач.
      Электромагнитные клапаны переключения передач SLU и SL Запрещается управление муфтой блокировки.
      Электромагнитный клапан переключения передач SLT

      • Ограничивается мощность двигателя.

      • Запрещается быстродействующее переключение передач.

      Tech Tips

      *: Наряду с изменением схемы переключения передач посредством переключателя выбора режима используется интеллектуальное управление переключением (AI-SHIFT), при котором TCM получает возможность оценивать дорожные условия и намерение водителя с тем, чтобы автоматически выбирать оптимальную схему переключения передач.

    2. Таблица работы электромагнитных клапанов в нормальном режиме:

      Таблица работы электромагнитных клапанов в нормальном режиме
      Передача 1-я 2-я 3-я 4-я 5-я 6-я 7-я 8-я
      Электромагнитный клапан переключения передач SL1 ON (ВКЛ) ON (ВКЛ) ON (ВКЛ) ON (ВКЛ) ON (ВКЛ) OFF (ВЫКЛ) OFF (ВЫКЛ) OFF (ВЫКЛ)
      Электромагнитный клапан переключения передач SL2 OFF (ВЫКЛ) OFF (ВЫКЛ) OFF (ВЫКЛ) OFF (ВЫКЛ) ON (ВКЛ) ON (ВКЛ) ON (ВКЛ) ON (ВКЛ)
      Электромагнитный клапан переключения передач SL3 OFF (ВЫКЛ) OFF (ВЫКЛ) ON (ВКЛ) OFF (ВЫКЛ) OFF (ВЫКЛ) OFF (ВЫКЛ) ON (ВКЛ) OFF (ВЫКЛ)
      Электромагнитный клапан переключения передач SL4 OFF (ВЫКЛ) OFF (ВЫКЛ) OFF (ВЫКЛ) ON (ВКЛ) OFF (ВЫКЛ) ON (ВКЛ) OFF (ВЫКЛ) OFF (ВЫКЛ)
      Электромагнитный клапан переключения передач SL5 OFF (ВЫКЛ) ON (ВКЛ) OFF (ВЫКЛ) OFF (ВЫКЛ) OFF (ВЫКЛ) OFF (ВЫКЛ) OFF (ВЫКЛ) ON (ВКЛ)

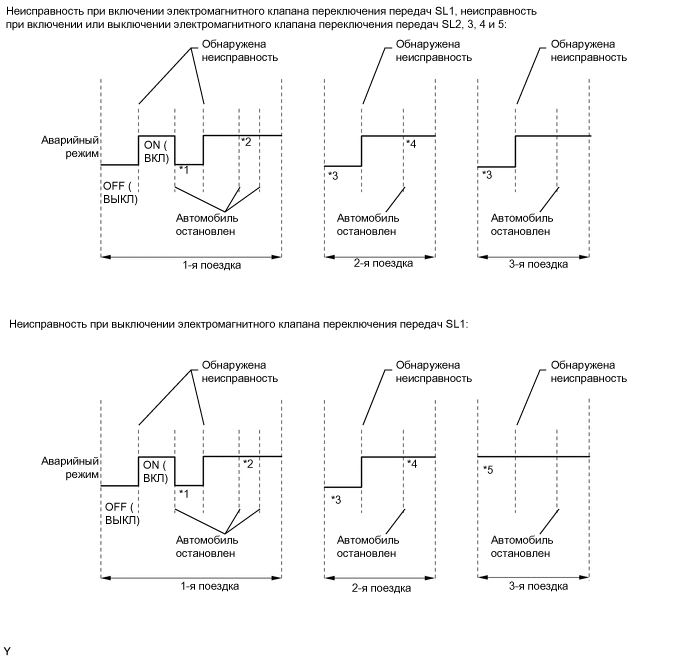

    3. Работа в аварийном режиме:

      A01MWHDE03

      Tech Tips


      • *1: выход из аварийного режима работы осуществляется при первой остановке автомобиля.

      • *2: аварийный режим работы сохраняется при последующих остановках автомобиля.

      • *3: выход из аварийного режима работы осуществляется, когда начинается новая поездка.

      • *4: аварийный режим работы сохраняется, так как в предыдущей поездке была зарегистрирована остановка автомобиля.

      • *5: в случае сбоя выключения электромагнитного клапана переключения передач SL1 3-я поездка начинается в аварийном режиме.

      • Когда TCM обнаруживает неисправность, осуществляется переход в аварийный режим работы.

      Gear Under Normal Conditions 1-я 2-я 3-я 4-я 5-я 6-я 7-я 8-я

      Электромагнитный клапан переключения передач SL1:

      Сбой включения (без перехода в аварийный режим)

      		 1-я 2-я 3-я 4-я 5-я 6-я 7-я 8-я

      Электромагнитный клапан переключения передач SL1:

      Управление в аварийном режиме при сбое включения

      		 1-я 2-я 3-я 4-я 5-я 5-я 5-я 5-я

      Электромагнитный клапан переключения передач SL1:

      Сбой выключения (без перехода в аварийный режим)

      		 N N N N N 6-я 7-я 8-я

      Электромагнитный клапан переключения передач SL1:

      Управление в аварийном режиме при сбое выключения

      		 6-я 6-я 6-я 6-я 6-я 6-я 7-я 8-я

      Электромагнитный клапан переключения передач SL1:

      Управление в аварийном режиме при сбое выключения (с 3-й поездки)

      		 Фиксируется 3-я передача

      Электромагнитный клапан переключения передач SL2:

      Сбой включения (без перехода в аварийный режим)

      		 5-я 8-я 7-я 6-я 5-я 6-я 7-я 8-я

      Электромагнитный клапан переключения передач SL2:

      Управление в аварийном режиме при сбое включения

      		 5-я 5-я 5-я 5-я 5-я 6-я 7-я 8-я

      Электромагнитный клапан переключения передач SL2:

      Сбой выключения (без перехода в аварийный режим)

      		 1-я 2-я 3-я 4-я 1-я N N N

      Электромагнитный клапан переключения передач SL2:

      Управление в аварийном режиме при сбое выключения (до остановки автомобиля)

      		 Фиксируется 7-я передача

      Электромагнитный клапан переключения передач SL2:

      Управление в аварийном режиме при сбое выключения*1

      		 1-я 2-я 3-я 4-я 4-я 4-я 4-я 4-я

      Электромагнитный клапан переключения передач SL3:

      Сбой включения (без перехода в аварийный режим)

      		 3-я 3-я 3-я 3-я 7-я 7-я 7-я 7-я

      Электромагнитный клапан переключения передач SL3:

      Управление в аварийном режиме при сбое включения (если неисправность регистрируется при движении на 4-й или более низкой передаче)

      		 Фиксируется 3-я передача

      Электромагнитный клапан переключения передач SL3:

      Управление в аварийном режиме при сбое включения (если неисправность регистрируется при движении на 5-й или более высокой передаче)

      Фиксируется 7-я передача

      (как только автомобиль останавливается, фиксируется 3-я передача)

      Электромагнитный клапан переключения передач SL3:

      Сбой выключения (без перехода в аварийный режим)

      		 1-я 2-я 1-я 4-я 5-я 6-я N 8-я

      Электромагнитный клапан переключения передач SL3:

      Управление в аварийном режиме при сбое выключения (если неисправность регистрируется на 7-й передаче, включается передача, показанная в таблице; после понижения передачи до 6-й или более низкой передачи переключения на более высокие 7-ю и 8-ю передачу запрещаются)

      		 1-я 2-я 4-я 4-я 5-я 6-я 8-я 8-я

      Электромагнитный клапан переключения передач SL3:

      Управление в аварийном режиме при сбое выключения (если неисправность регистрируется при движении на 6-й или более низкой передаче)

      		 1-я 2-я 4-я 4-я 5-я 6-я 6-я 6-я

      Электромагнитный клапан переключения передач SL4:

      Сбой включения (без перехода в аварийный режим)

      		 4-я 4-я 3-я 4-я 6-я 6-я 7-я 6-я

      Электромагнитный клапан переключения передач SL4:

      Управление в аварийном режиме при сбое включения (если неисправность регистрируется при движении на 4-й или более низкой передаче)

      		 Фиксируется 3-я передача

      Электромагнитный клапан переключения передач SL4:

      Управление в аварийном режиме при сбое включения (если неисправность регистрируется при движении на 5-й или более высокой передаче)

      Фиксируется 7-я передача

      (как только автомобиль останавливается, фиксируется 3-я передача)

      Электромагнитный клапан переключения передач SL4:

      Сбой выключения (без перехода в аварийный режим)

      		 1-я 2-я 3-я 1-я 5-я N 7-я 8-я

      Электромагнитный клапан переключения передач SL4:

      Управление в аварийном режиме при сбое выключения (если неисправность регистрируется на 6-й передаче, включается передача, показанная в таблице; после понижения передачи до 5-й или более низкой передачи переключения на более высокие 4-ю, 6-ю, 7-ю и 8-ю передачу запрещаются)

      		 1-я 2-я 3-я 5-я 5-я 7-я 7-я 7-я

      Электромагнитный клапан переключения передач SL4:

      Управление в аварийном режиме при сбое выключения (если неисправность регистрируется на 4-й передаче)

      		 1-я 2-я 3-я 5-я 5-я 5-я 5-я 5-я

      Обрыв или короткое замыкание в цепи электромагнитного клапана SL5:

      Сбой включения (без перехода в аварийный режим)

      		 2-я 2-я 3-я 4-я 8-я 6-я 7-я 8-я

      Обрыв или короткое замыкание в цепи электромагнитного клапана SL5:

      Управление в аварийном режиме при сбое включения (если неисправность регистрируется при движении на 4-й или более низкой передаче)

      		 Фиксируется 3-я передача

      Обрыв или короткое замыкание в цепи электромагнитного клапана SL5:

      Управление в аварийном режиме при сбое включения (если неисправность регистрируется при движении на 5-й или более высокой передаче)

      Фиксируется 7-я передача

      (как только автомобиль останавливается, фиксируется 3-я передача)

      Обрыв или короткое замыкание в цепи электромагнитного клапана SL5:

      Сбой выключения (без перехода в аварийный режим)

      		 1-я 1-я 3-я 4-я 5-я 6-я 7-я N

      Обрыв или короткое замыкание в цепи электромагнитного клапана SL5:

      Управление в аварийном режиме при сбое выключения

      		 1-я 3-я 3-я 4-я 5-я 6-я 7-я 7-я

      Электромагнитный клапан переключения передач SR:

      Сбой выключения (если неисправность регистрируется на 5-й или более низкой передаче)

      		 1-я 2-я 3-я 4-я 1-я 7-я 7-я 7-я

      Электромагнитный клапан переключения передач SR:

      Сбой выключения (если неисправность регистрируется на 6-й или более высокой передаче, либо после переключения на 7-ю передачу)

      		 7-я 7-я 7-я 7-я 7-я 7-я 7-я 7-я

      Электромагнитный клапан переключения передач SR:

      Управление в аварийном режиме при сбое выключения (если неисправность регистрируется при движении на 5-й или более высокой передаче)

      		 Фиксируется 7-я передача

      Электромагнитный клапан переключения передач SR:

      Сбой выключения (поездка начинается в неисправном состоянии)

      		 3-я 3-я 3-я 3-я 7-я 7-я 7-я 7-я

      Электромагнитный клапан переключения передач SR:

      Управление в аварийном режиме при сбое выключения (если неисправность регистрируется при движении на 4-й или более низкой передаче)

      		 Фиксируется 3-я передача

      Электромагнитный клапан переключения передач SR:

      Управление в аварийном режиме при сбое выключения (если неисправность регистрируется при движении на 5-й или более высокой передаче*2)

      Фиксируется 7-я передача

      (как только автомобиль останавливается, фиксируется 3-я передача)

      Tech Tips


      • *1: при движении после перехода в аварийный режим.

      • *2: после начала поездки в неисправном состоянии.

      • В случае обрыва или короткого замыкания TCM прекращает подачу тока в разомкнутую или замкнутую накоротко цепь электромагнитного клапана.
