СИСТЕМА АВТОМАТИЧЕСКОЙ ТРАНСМИССИИ (для моделей с 2GR-FSE) РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ

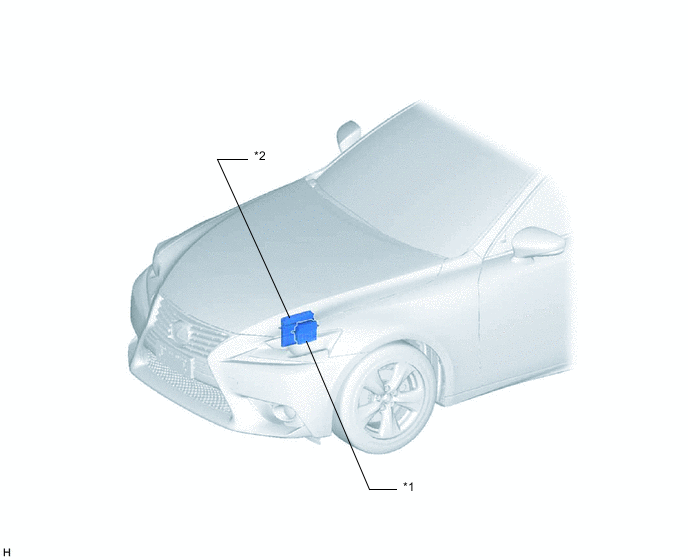

ИЛЛЮСТРАЦИЯ
| *1 | TCM | *2 | ECM |

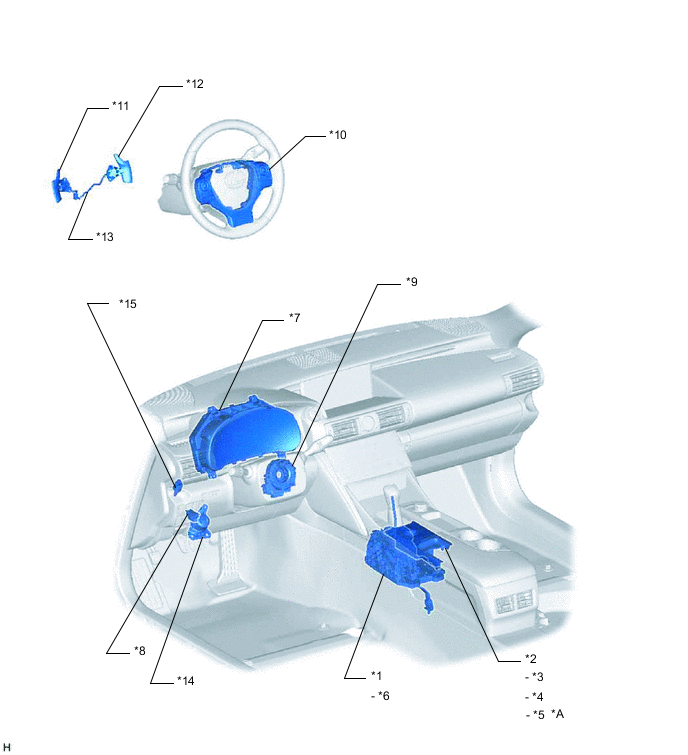

ИЛЛЮСТРАЦИЯ
| *A | Для моделей с выключателем режима SNOW | - | - |
| *1 | НАПОЛЬНЫЙ МЕХАНИЗМ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ | *2 | КОМБИНИРОВАННЫЙ ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ |
| *3 | ПЕРЕКЛЮЧАТЕЛЬ РЕЖИМА SPORT | *4 | ПЕРЕКЛЮЧАТЕЛЬ РЕЖИМА NORMAL |
| *5 | ПЕРЕКЛЮЧАТЕЛЬ РЕЖИМА SNOW | *6 | ДАТЧИК ПОЛОЖЕНИЯ СЕЛЕКТОРА ПЕРЕДАЧ |
| *7 | ЩИТОК ПРИБОРОВ В СБОРЕ | *8 | DLC3 |
| *9 | ВИТОЙ КАБЕЛЬ В СБОРЕ | *10 | ПЕРЕКЛЮЧАТЕЛИ НА РУЛЕВОМ КОЛЕСЕ |
| *11 | ЛЕВЫЙ ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ ПЕРЕКЛЮЧЕНИЕМ ПЕРЕДАЧ (ПЕРЕКЛЮЧАТЕЛЬ ПЕРЕДАЧ ТРАНСМИССИИ В СБОРЕ) |
*12 | ПРАВЫЙ ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ ПЕРЕКЛЮЧЕНИЕМ ПЕРЕДАЧ (ПЕРЕКЛЮЧАТЕЛЬ ПЕРЕДАЧ ТРАНСМИССИИ В СБОРЕ) |
| *13 | ПРОВОД ПЕРЕКЛЮЧАТЕЛЯ № 1 | *14 | ПЕРЕКЛЮЧАТЕЛЬ ПРИНУДИТЕЛЬНОГО ПЕРЕХОДА НА ПОНИЖЕННУЮ ПЕРЕДАЧУ |
| *15 | ВЫКЛЮЧАТЕЛЬ СТОП-СИГНАЛОВ В СБОРЕ | - | - |

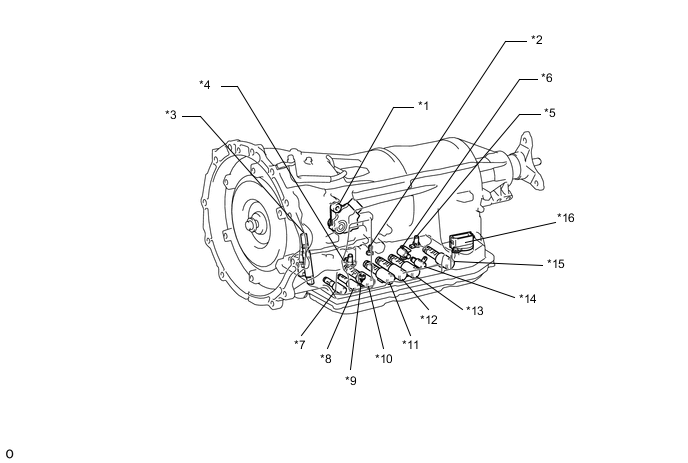

ИЛЛЮСТРАЦИЯ
| *1 | ДАТЧИК ПОЛОЖЕНИЯ ПАРКИНГА/НЕЙТРАЛИ В СБОРЕ | *2 | ДАТЧИК ТЕМПЕРАТУРЫ ТРАНСМИССИОННОЙ ЖИДКОСТИ (ЖГУТ ЭЛЕКТРОПРОВОДКИ ТРАНСМИССИИ) |
| *3 | ДАТЧИК ОБОРОТОВ ТРАНСМИССИИ (NT) | *4 | ДАТЧИК ОБОРОТОВ ТРАНСМИССИИ (NC3) |
| *5 | ДАТЧИК ОБОРОТОВ ТРАНСМИССИИ (SP2) | *6 | ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ SR |
| *7 | ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПЕРЕКЛЮЧЕНИЯ SLT | *8 | ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ SLU |
| *9 | КОНТАКТНЫЙ ДАТЧИК ДАВЛЕНИЯ МАСЛА | *10 | ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ SL1 |
| *11 | ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ SL5 | *12 | ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ SL4 |
| *13 | ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ SL3 | *14 | ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ SL |
| *15 | ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ SL2 | *16 | ЖГУТ ЭЛЕКТРОПРОВОДКИ ТРАНСМИССИИ |
