СИСТЕМА АВТОМАТИЧЕСКОЙ ТРАНСМИССИИ (для моделей с 2GR-FSE), Diagnostic DTC:P0985, P0986

Код DTC Наименование DTC
P0985 Низкий уровень сигнала в цепи управления электромагнитного клапана переключения передач "Е" (электромагнитного клапана переключения передач SR)
P0986 Высокий уровень сигнала в цепи управления электромагнитного клапана переключения передач "Е" (электромагнитного клапана переключения передач SR)

ОПИСАНИЕ

TCM переключает передачи с 1-й по 8-ю, включая и выключая электромагнитные клапаны SL1, 2, 3, 4 и 5, SLT, SLU, SL и SR. Когда в цепи какого-либо электромагнитного клапана возникает обрыв или короткое замыкание, TCM продолжает управлять включением/выключением остальных электромагнитных клапанов в аварийном режиме. Если нарушается работа всех электромагнитных клапанов, остается функционирующим только рабочий контур трансмиссионной жидкости, и возможно лишь ограниченное ручное управление. При появлении обрыва или короткого замыкания TCM прекращает подавать питание в неисправный электромагнитный клапан.

№ DTC Неисправность Условие обнаружения DTC Неисправный участок MIL Память
P0985 Низкий уровень сигнала в цепи управления электромагнитного клапана переключения передач "Е" (электромагнитного клапана переключения передач SR) Во время работы электромагнитного клапана SR TCM 2 раза регистрирует короткое замыкание в цепи клапана SR (логика диагностирования за 1 поездку)

  • Электромагнитный клапан переключения передач SR

  • Жгут электропроводки трансмиссии

  • Жгут проводов и разъем

  • TCM

 Загорается Код DTC сохраняется
P0986 Высокий уровень сигнала в цепи управления электромагнитного клапана переключения передач "Е" (электромагнитного клапана переключения передач SR) Во время работы электромагнитного клапана SR TCM 2 раза регистрирует обрыв в цепи клапана SR (логика диагностирования за 1 поездку)

  • Электромагнитный клапан переключения передач SR

  • Жгут электропроводки трансмиссии

  • Жгут проводов и разъем

  • TCM

 Загорается Код DTC сохраняется

ОПИСАНИЕ РАБОТЫ СИСТЕМЫ КОНТРОЛЯ

Эти DTC указывают на обрыв или короткое замыкание в цепи электромагнитного клапана переключения передач SR. Когда в цепи какого-либо электромагнитного клапана переключения передач появляется обрыв или короткое замыкание, TCM обнаруживает неисправность, включает контрольную лампу неисправности MIL и сохраняет в памяти DTC. Если электромагнитный клапан переключения передач SR включен, и сопротивление не превышает 8 Ом, TCM регистрирует короткое замыкание в цепи электромагнитного клапана переключения передач SR.

Если электромагнитный клапан переключения передач SR выключен, и сопротивление составляет 100 кОм или выше, TCM регистрирует обрыв в цепи электромагнитного клапана переключения передач SR.

Нажмите здесь Click here

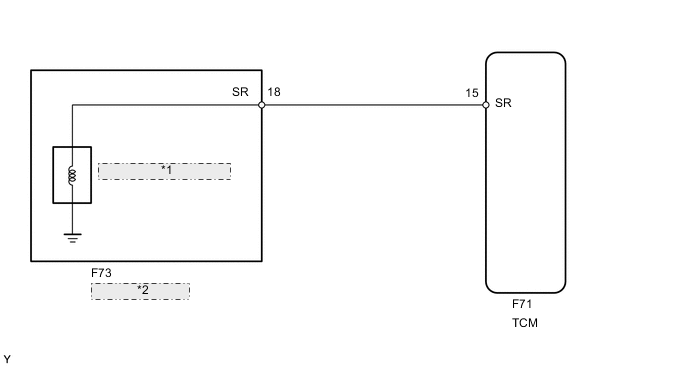

СХЕМА СОЕДИНЕНИЙ

A01MYDHE12
*1 Электромагнитный клапан переключения передач SR
*2 Жгут электропроводки трансмиссии

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note

В случае замены деталей, связанных с автоматической трансмиссией, выполните регистрацию и/или инициализацию.

Нажмите здесь Click here

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ

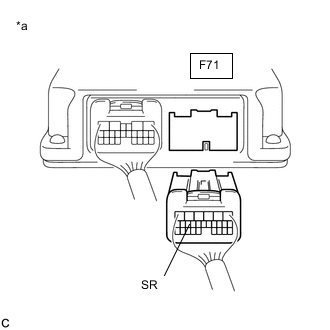

    1. A01MW9DC15
      *a

      Вид сзади разъема со стороны жгута проводов

      (к TCM)

      Отсоедините разъем F71 TCM.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      F71-15 (SR) - масса Всегда 11-15 Ом
      Результат
      Следующий шаг
      OK
      NG

    NG

    ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЖГУТ ЭЛЕКТРОПРОВОДКИ ТРАНСМИССИИ – TCM) Click here

    OK

  2. ЗАМЕНИТЕ TCM


    1. Замените TCM.

      Нажмите здесь Click here

      Результат
      Перейти к
      ДАЛЕЕ

    ДАЛЕЕ

    ЗАРЕГИСТРИРУЙТЕ КОД АВТОМАТИЧЕСКОЙ ТРАНСМИССИИ Нажмите здесь Click here

  3. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЖГУТ ЭЛЕКТРОПРОВОДКИ ТРАНСМИССИИ – TCM)


    1. Отсоедините разъем F73 жгута электропроводки трансмиссии.

    2. Отсоедините разъем F71 TCM.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      F73-18 (SR) - F71-15 (SR) Всегда Менее 1 Ом
      F73-18 (SR) или F71-15 (SR) - масса Всегда 10 кОм или более
      Результат
      Следующий шаг
      OK
      NG

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  4. ПРОВЕРЬТЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ SR


    1. A01MXRPC01
      *a Электромагнитный клапан переключения передач SR

      Снимите электромагнитный клапан переключения передач SR.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      Разъем электромагнитного клапана переключения передач SR - корпус электромагнитного клапана переключения передач SR 20°C (68°F) 11-15 Ом

    3. Подсоедините положительный (+) вывод к контакту разъема электромагнитного клапана, а отрицательный (-) вывод – к корпусу электромагнитного клапана. Затем убедитесь в том, что клапан приводится в движение, издавая характерный для этого звук.

      OK
      Клапан приводится в движение, издавая характерный звук.
      Результат
      Следующий шаг
      OK
      NG

    OK

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ЭЛЕКТРОПРОВОДКИ ТРАНСМИССИИ Нажмите здесь Click here

    NG

    ЗАМЕНИТЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ SR Нажмите здесь Click here
