СИСТЕМА АВТОМАТИЧЕСКОЙ ТРАНСМИССИИ (для моделей с 8AR-FTS), Diagnostic DTC:P27137F

Код DTC Наименование DTC
P27137F Электромагнитный клапан регулирования давления "D", привод — заедание в выключенном состоянии

ОПИСАНИЕ

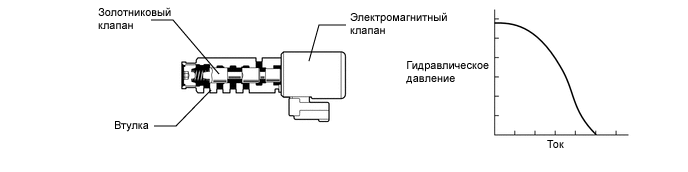

Исходя из сигналов датчика положения педали акселератора и датчиков оборотов трансмиссии (NT, NC3 и SP2), ECM управляет электромагнитным клапаном (SLT) посредством заданного тока. В результате устанавливается магистральное давление, соответствующее углу поворота дроссельной заслонки и мощности двигателя. На основе сигналов частоты вращения от датчиков оборотов трансмиссии (NT, NC3 и SP2) ECM вычисляет степень нагрева фрикционного материала и регистрирует пробуксовку сцепления и пр.

A01MWG8E02
№ DTC Неисправность Условие обнаружения DTC Неисправный участок MIL Память Примечание
P27137F Электромагнитный клапан регулирования давления "D", привод — заедание в выключенном состоянии

1. Условие диагностики 2. Состояние неисправности 3. Продолжительность неисправности 4. Прочее


  1. Температура охлаждающей жидкости двигателя – не ниже 40°C (104°F), температура ATF – не ниже -10°C (14°F), автомобиль находится в движении, когда рычаг переключения передач установлен в положение D (в электромагнитных клапанах (SL1, SL2, SL3, SL4, SL5, SC1 и SC2), датчиках оборотов трансмиссии (NT, NC3, SP2), датчике температуры охлаждающей жидкости, датчике температуры масла, датчике детонации, электронной системе управления дроссельной заслонкой и CAN2 неисправностей не обнаружено)

  2. Показания датчика оборотов трансмиссии (NT) превышают заданную частоту вращения для каждой передачи.

  3. Состояние неисправности сохраняется в течение не менее 0,5 с

  4. Логика диагностирования за 2 поездки

  • Электромагнитный клапан (SC1)

  • Электромагнитный клапан (SC2)

  • Электромагнитный клапан (SLT)

  • Электромагнитный клапан (SL1)

  • Электромагнитный клапан (SL2)

  • Электромагнитный клапан (SL3)

  • Электромагнитный клапан (SL4)

  • Электромагнитный клапан (SL5)

  • Корпус клапанов трансмиссии в сборе

  • Гидротрансформатор в сборе

  • Автоматическая трансмиссия (муфта, тормоз, передача и т.д.)

 Загорается Код DTC сохраняется

Код SAE:

P2714

ОПИСАНИЕ РАБОТЫ СИСТЕМЫ КОНТРОЛЯ

ECM вычисляет количество тепла, поглощенное фрикционным материалом, оценивая различие частот вращения (пробуксовка сцепления) турбины и выходного вала. Если количество поглощенного тепла превышает заданное значение, ECM включает контрольную лампу неисправности и сохраняет данный DTC.

Если электромагнитный клапан (SLT) перестает выключаться, давление масла падает и усилие включения сцепления уменьшается.

Note

При продолжении движения в этих условиях муфты сгорят, и автомобиль станет неуправляемым.

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note

В случае замены деталей, связанных с автоматической трансмиссией, выполните регистрацию и/или инициализацию.

Нажмите здесь Click here

Tech Tips

После выполнения ремонта удалите коды DTC и выполните описанные ниже действия, чтобы убедиться, что DTC не выводятся.


  1. Выполните дорожное испытание D Position Shift Test.

    Нажмите здесь Click here

  2. Выключите зажигание.

  3. Выполните шаг (1) снова.

  4. Вновь проверьте коды DTC.

    Нажмите здесь Click here

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ, ОТОБРАЖАЮТСЯ ЛИ ДРУГИЕ DTC (ПОМИМО P27137F)


    1. Подключите GTS к DLC3.

    2. Включите зажигание (IG).

    3. Включите GTS.

    4. Войдите в следующие меню: Powertrain / Transmission / Trouble Codes.


      Powertrain > Transmission > Trouble Codes

    5. С помощью GTS считайте коды DTC.

      Результат
      Результат Следующий шаг
      DTC P27137F и DTC P07457F, P076A7E, P076A7F, P07757F, P07957F, P08CC7E, P08CC7F, P28077F и/или P28167F выводятся А
      Только DTC P27137F выводится B
      Также выводятся коды DTC, помимо P07457F, P076A7E, P076A7F, P07757F, P07957F, P08CC7E, P08CC7F, P27137F, P28077F и P28167F C

      Tech Tips

      Если выводятся какие-либо коды DTC, помимо P07457F, P076A7E, P076A7F, P07757F, P07957F, P08CC7E, P08CC7F, P27137F, P28077F и P28167F, сначала выполните процедуру поиска неисправностей для этих DTC.


    B

    ПЕРЕЙДИТЕ К ШАГУ 5 Click here

    C

    ПЕРЕЙДИТЕ К ТАБЛИЦЕ DTC Нажмите здесь Click here

    А

  2. СБРОСЬТЕ DTC И ВЫПОЛНИТЕ СТОЛЛ-ТЕСТ


    1. Удалите коды DTC.

      Нажмите здесь Click here

      Tech Tips

      Запишите все текущие коды, прежде чем удалять DTC.


      Powertrain > Transmission > Clear DTCs

    2. Выполните столл-тест.

      Нажмите здесь Click here

      Результат
      Условия испытания Следующий шаг
      Столл-тест может быть выполнен А
      Столл-тест не может быть выполнен B

    B

    ПЕРЕЙДИТЕ К ШАГУ 5 Click here

    А

  3. ПРОВЕРЬТЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН (SL1), (SL2), (SL3), (SL4) И (SL5)


    1. A01MU8UC46
      *a

      Устройство с неподсоединенным жгутом проводов

      (Электромагнитные клапаны (SL1), (SL2), (SL3), (SL4) и (SL5))

      Снимите электромагнитные клапаны (SL1), (SL2), (SL3), (SL4) и (SL5).

      Нажмите здесь Click here

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      Контакт 1 электромагнитного клапана переключения передач (SL1) - контакт 2 20°C (68°F) 5,0-5,6 Ом
      Контакт 1 электромагнитного клапана переключения передач (SL2) - контакт 2 20°C (68°F) 5,0-5,6 Ом
      Контакт 1 электромагнитного клапана переключения передач (SL3) - контакт 2 20°C (68°F) 5,0-5,6 Ом
      Контакт 1 электромагнитного клапана переключения передач (SL4) - контакт 2 20°C (68°F) 5,0-5,6 Ом
      Контакт 1 электромагнитного клапана переключения передач (SL5) - контакт 2 20°C (68°F) 5,0-5,6 Ом

    3. Подсоедините положительный (+) вывод аккумуляторной батареи с лампой 21 Вт к контакту 2, а отрицательный (-) вывод – к контакту 1 разъема электромагнитного клапана. Убедитесь, что клапан приводится в движение, издавая характерный для этого звук.

      OK
      Клапан приводится в движение, издавая характерный звук.
      Результат
      Следующий шаг
      OK
      NG

    NG

    ЗАМЕНИТЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН (SL1), (SL2), (SL3), (SL4) ИЛИ (SL5) Нажмите здесь Click here

    OK

  4. ПРОВЕРЬТЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН (SC1) И (SC2)


    1. A01MX1FC01
      *1 Электромагнитные клапаны (SC1) и (SC2)

      Снимите электромагнитные клапаны (SC1) и (SC2).

      Нажмите здесь Click here

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      Контакт разъема электромагнитного клапана переключения передач (SC1) - корпус электромагнитного клапана (SC1) 20°C (68°F) 11-15 Ом
      Контакт разъема электромагнитного клапана переключения передач (SC2) - корпус электромагнитного клапана (SC2) 20°C (68°F) 11-15 Ом

    3. Подсоедините положительный (+) вывод к контакту разъема электромагнитного клапана, а отрицательный (-) вывод – к корпусу электромагнитного клапана. Убедитесь, что клапан приводится в движение, издавая характерный для этого звук.

      OK
      Клапан приводится в движение, издавая характерный звук.
      Результат
      Следующий шаг
      OK
      NG

    NG

    ЗАМЕНИТЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН (SC1) ИЛИ (SC2) Нажмите здесь Click here

    OK

  5. ПРОВЕРЬТЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН (SLT)


    1. A01MU8UC46
      *a

      Устройство с неподсоединенным жгутом проводов

      (Электромагнитный клапан (SLT))

      Снимите электромагнитный клапан (SLT).

      Нажмите здесь Click here

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      Контакт 1 электромагнитного клапана переключения передач (SLT) - контакт 2 20°C (68°F) 5,0-5,6 Ом

    3. Подсоедините положительный (+) вывод аккумуляторной батареи с лампой 21 Вт к контакту 2, а отрицательный (-) вывод – к контакту 1 разъема электромагнитного клапана. Убедитесь, что клапан приводится в движение, издавая характерный для этого звук.

      OK
      Клапан приводится в движение, издавая характерный звук.
      Результат
      Перейти к
      OK
      NG

    NG

    ЗАМЕНИТЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН (SLT) Нажмите здесь Click here

    OK

  6. ПРОВЕРЬТЕ КОРПУС КЛАПАНОВ ТРАНСМИССИИ В СБОРЕ


    1. Проверьте корпус клапанов трансмиссии в сборе.

      Нажмите здесь Click here

      OK
      Ни на одном из клапанов нет посторонних частиц, и все клапаны работают плавно.
      Результат
      Перейти к
      OK
      NG

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ КОРПУС КЛАПАНОВ ТРАНСМИССИИ В СБОРЕ Нажмите здесь Click here

    OK

  7. ПРОВЕРЬТЕ ГИДРОТРАНСФОРМАТОР В СБОРЕ


    1. Проверьте гидротрансформатор в сборе.

      Нажмите здесь Click here

      OK
      Гидротрансформатор работает нормально.
      Результат
      Перейти к
      OK
      NG

    NG

    ЗАМЕНИТЕ ГИДРОТРАНСФОРМАТОР В СБОРЕ Нажмите здесь Click here

    OK

  8. ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ АВТОМАТИЧЕСКУЮ ТРАНСМИССИЮ В СБОРЕ


    1. Отремонтируйте или замените автоматическую трансмиссию в сборе.

      Нажмите здесь Click here

      Результат
      Следующий шаг
      ДАЛЕЕ

    ДАЛЕЕ

    ЗАРЕГИСТРИРУЙТЕ КОД АВТОМАТИЧЕСКОЙ ТРАНСМИССИИ Нажмите здесь Click here
