СИСТЕМА АВТОМАТИЧЕСКОЙ ТРАНСМИССИИ (для моделей с 8AR-FTS) РЕГИСТРАЦИЯ

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note


  • В случае замены автоматической трансмиссии в ECM должен быть введен компенсационный код трансмиссии (перейдите к шагу 1).

    После установки автоматической трансмиссии на место этикетка с быстросчитываемым кодом (с кодом QR) будет располагаться таким образом, что считывание кода окажется невозможным. Поэтому прежде чем устанавливать автоматическую трансмиссию на место, запишите компенсационный код трансмиссии или введите его в GTS.

  • При замене ECM имеющийся компенсационный код трансмиссии должен быть введен в новый ECM (перейдите к шагу 2).

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ВВЕДИТЕ В ECM КОМПЕНСАЦИОННЫЙ КОД ТРАНСМИССИИ (шаг 1)

    Note

    Компенсационные коды трансмиссии представляют собой уникальные 60-значные буквенно-цифровые коды, отпечатанные на этикетке кода QR трансмиссии. Если в ECM введен неправильный компенсационный код трансмиссии, при включении передачи может произойти толчок.

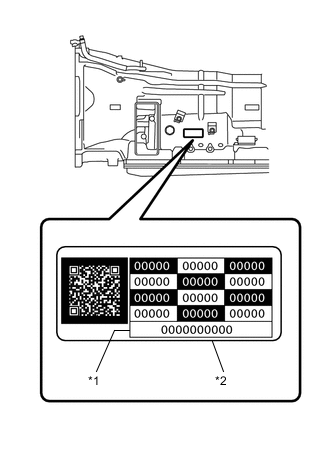

    1. A01MVUSC01
      *1 Компенсационный код трансмиссии
      *2 Этикетка с кодом QR

      Запишите компенсационный код трансмиссии, указанный на этикетке с кодом QR.

      Tech Tips

      Компенсационный код трансмиссии представляет собой 60-значный буквенно-цифровой код, отпечатанный на этикетке кода QR.

    2. Убедитесь, что рычаг переключения передач находится в положении P или N.

    3. Подключите GTS к DLC3.

    4. Включите зажигание (IG).

      Note

      Не запускайте двигатель.

    5. Включите GTS.

    6. Войдите в следующие меню: Powertrain / Transmission / Utility / A/T Code Registration.


      Powertrain > Transmission > Utility
      Информация на дисплее прибора
      A/T Code Registration

    7. Выберите "Set Compensation Code" (установить компенсационный код).

    8. Зарегистрируйте компенсационный код трансмиссии.

    9. Вручную введите компенсационный код трансмиссии.

    10. Удостоверьтесь, что на экране отображается правильный компенсационный код трансмиссии, сравнив его с 60-значным буквенно-цифровым кодом на этикетке с кодом QR.

      Note

      Если в ECM введен неправильный компенсационный код трансмиссии, при включении передачи может произойти толчок.

    11. Нажмите "NEXT", чтобы ввести компенсационный код трансмиссии в ECM.

  2. ПЕРЕДАЙТЕ КОМПЕНСАЦИОННЫЙ КОД ТРАНСМИССИИ (шаг 2)

    Note

    Компенсационные коды трансмиссии представляют собой уникальные 60-значные буквенно-цифровые коды, отпечатанные на этикетке кода QR трансмиссии. Если в ECM введен неправильный компенсационный код трансмиссии, при включении передачи может произойти толчок.

    Tech Tips

    Следующая процедура предусмотрена для ECM, которые в случае замены могут передавать зарегистрированный компенсационный код трансмиссии в GTS.


    1. Считайте компенсационный код трансмиссии.


      1. Убедитесь, что рычаг переключения передач находится в положении P или N.

      2. Подключите GTS к DLC3.

      3. Включите зажигание (IG).

        Note

        Не запускайте двигатель.

      4. Включите GTS.

      5. Войдите в следующие меню: Powertrain / Transmission / Utility / A/T Code Registration.


        Powertrain > Transmission > Utility
        Информация на дисплее прибора
        A/T Code Registration

      6. Выберите "Read Compensation Code" (считать компенсационный код).

        Note

        Не используйте код, напечатанный на этикетке QR трансмиссии, даже если компенсационный код трансмиссии невозможно считать с помощью GTS. Код, отпечатанный на находящейся в эксплуатации трансмиссии, может не соответствовать ее текущим характеристикам. Замените ECM новым и выполните дорожное испытание, чтобы дать ECM возможность произвести настройку параметров трансмиссии.

      7. Выключите зажигание.

      8. Замените ECM.

    2. Зарегистрируйте компенсационный код трансмиссии.


      1. Включите зажигание (IG).

        Note

        Не запускайте двигатель.

      2. Включите GTS.

      3. Войдите в следующие меню: Powertrain / Transmission / Utility / A/T Code Registration.


        Powertrain > Transmission > Utility
        Информация на дисплее прибора
        A/T Code Registration

      4. Выберите "Set Compensation Code" (установить компенсационный код).

      5. Нажмите "Open" (открыть).

      6. Нажмите "Open" еще раз, чтобы продолжить работу.

      7. Нажмите "EXIT".
