СИСТЕМА АВТОМАТИЧЕСКОЙ ТРАНСМИССИИ (для моделей с 8AR-FTS) РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ

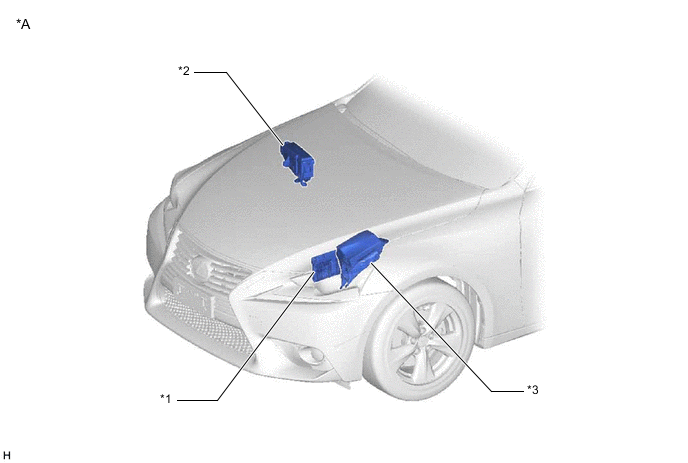

ИЛЛЮСТРАЦИЯ
| *A | Для моделей с левосторонним рулевым управлением | - | - |
| *1 | ECM | *2 | БЛОК РЕЛЕ № 1 МОТОРНОГО ОТСЕКА И РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК № 1 В СБОРЕ - РЕЛЕ ST № 1 - РЕЛЕ ST № 2 (для моделей с системой запуска и останова) |
| *3 | БЛОК РЕЛЕ № 2 МОТОРНОГО ОТСЕКА И РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК № 2 В СБОРЕ - ПРЕДОХРАНИТЕЛЬ EFI MAIN - ПРЕДОХРАНИТЕЛЬ ETCS |
- | - |

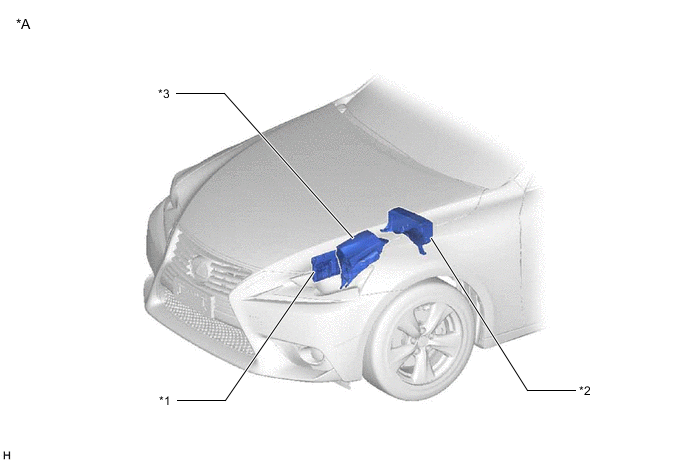

ИЛЛЮСТРАЦИЯ
| *A | Для моделей с правосторонним рулевым управлением | - | - |
| *1 | ECM | *2 | БЛОК РЕЛЕ № 1 МОТОРНОГО ОТСЕКА И РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК № 1 В СБОРЕ - РЕЛЕ ST № 1 - РЕЛЕ ST № 2 (для моделей с системой запуска и останова) |
| *3 | БЛОК РЕЛЕ № 2 МОТОРНОГО ОТСЕКА И РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК № 2 В СБОРЕ - ПРЕДОХРАНИТЕЛЬ EFI MAIN - ПРЕДОХРАНИТЕЛЬ ETCS |
- | - |

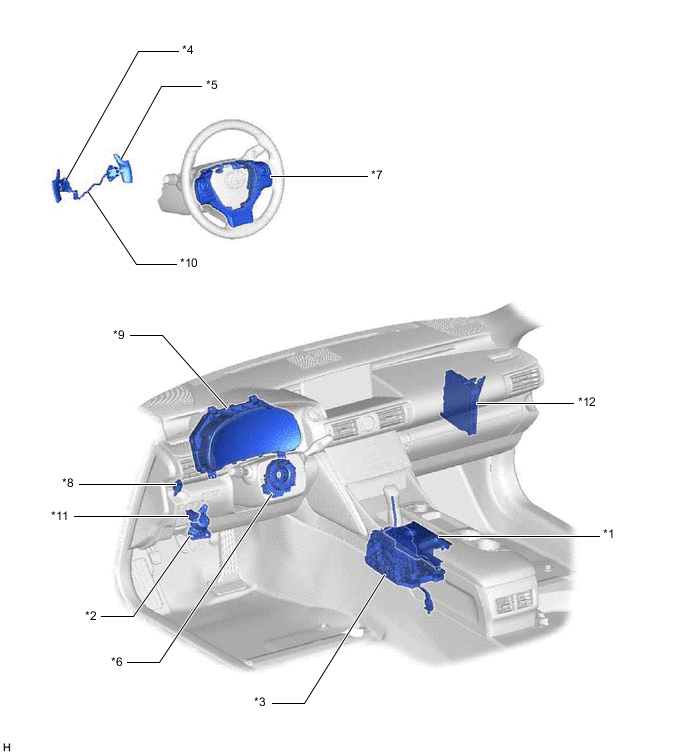

ИЛЛЮСТРАЦИЯ
| *1 | КОМБИНИРОВАННЫЙ ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ - ПЕРЕКЛЮЧАТЕЛЬ РЕЖИМА SPORT - ПЕРЕКЛЮЧАТЕЛЬ РЕЖИМА NORMAL - ПЕРЕКЛЮЧАТЕЛЬ РЕЖИМА SNOW |
*2 | ПЕРЕКЛЮЧАТЕЛЬ ПРИНУДИТЕЛЬНОГО ПЕРЕХОДА НА ПОНИЖЕННУЮ ПЕРЕДАЧУ В СБОРЕ |
| *3 | НАПОЛЬНЫЙ МЕХАНИЗМ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ - ДАТЧИК ПОЛОЖЕНИЯ СЕЛЕКТОРА ПЕРЕДАЧ |
*4 | ЛЕВЫЙ ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ ПЕРЕКЛЮЧЕНИЕМ ПЕРЕДАЧ (ПЕРЕКЛЮЧАТЕЛЬ ПЕРЕДАЧ ТРАНСМИССИИ В СБОРЕ) |
| *5 | ПРАВЫЙ ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ ПЕРЕКЛЮЧЕНИЕМ ПЕРЕДАЧ (ПЕРЕКЛЮЧАТЕЛЬ ПЕРЕДАЧ ТРАНСМИССИИ В СБОРЕ) |
*6 | ВИТОЙ КАБЕЛЬ В СБОРЕ |
| *7 | ПЕРЕКЛЮЧАТЕЛИ НА РУЛЕВОМ КОЛЕСЕ | *8 | ВЫКЛЮЧАТЕЛЬ СТОП-СИГНАЛОВ В СБОРЕ |
| *9 | ЩИТОК ПРИБОРОВ В СБОРЕ | *10 | ПРОВОД ПЕРЕКЛЮЧАТЕЛЯ № 1 |
| *11 | DLC3 | *12 | ЭБУ ЗАПУСКА И ОСТАНОВА ДВИГАТЕЛЯ (для моделей с системой запуска и останова) |

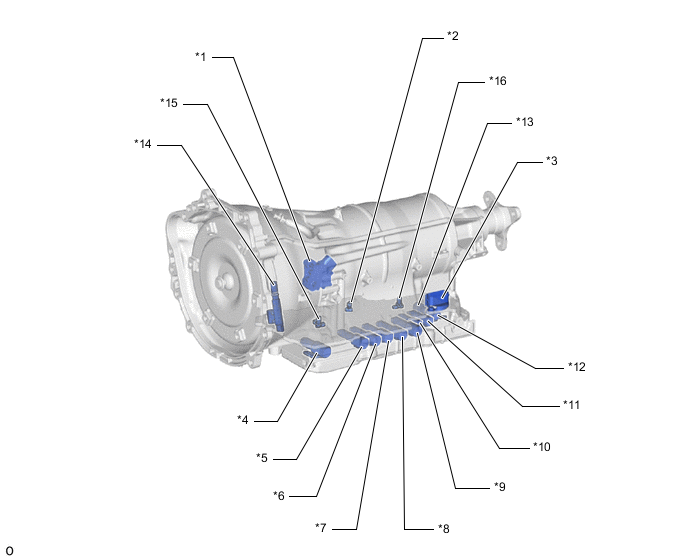

ИЛЛЮСТРАЦИЯ
| *1 | ДАТЧИК ПОЛОЖЕНИЯ ПАРКИНГА/НЕЙТРАЛИ В СБОРЕ | *2 | ДАТЧИК ТЕМПЕРАТУРЫ ТРАНСМИССИОННОЙ ЖИДКОСТИ |
| *3 | ЖГУТ ЭЛЕКТРОПРОВОДКИ ТРАНСМИССИИ | *4 | ЭЛЕКТРОМАГНИТНЫЙ МАСЛЯНЫЙ НАСОС (для моделей с системой запуска и останова) |
| *5 | ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН SL5 | *6 | ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН SL3 |
| *7 | ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН SL4 | *8 | ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН SL2 |
| *9 | ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН SL1 | *10 | ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН SLT |
| *11 | ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН SLU | *12 | ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН SC2 |
| *13 | ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН SC1 | *14 | ДАТЧИК ОБОРОТОВ ТРАНСМИССИИ (NT) |
| *15 | ДАТЧИК ОБОРОТОВ ТРАНСМИССИИ (NC3) | *16 | ДАТЧИК ОБОРОТОВ ТРАНСМИССИИ (SP2) |
