МАСЛЯНЫЙ НАСОС ПОВТОРНАЯ СБОРКА

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. УСТАНОВИТЕ САЛЬНИК ПЕРЕДНЕГО МАСЛЯНОГО НАСОСА

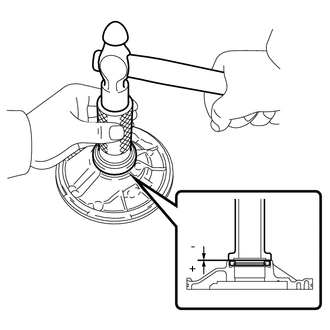

    1. A01MVSAN01

      С помощью SST и молотка установите новый сальник переднего масляного насоса.

      SST
      09350-30020   ( 09351-32140 )
      Глубина заглубления
      -0,2 - 0,2 мм (-0,00787 - 0,00787 дюйма)

    2. Смажьте кромку сальника переднего масляного насоса универсальной консистентной смазкой.

  2. ЗАФИКСИРУЙТЕ КОРПУС ПЕРЕДНЕГО МАСЛЯНОГО НАСОСА В СБОРЕ


    1. Установите корпус переднего масляного насоса в сборе на гидротрансформатор в сборе.

  3. УСТАНОВИТЕ ВЕДОМУЮ ШЕСТЕРНЮ ПЕРЕДНЕГО МАСЛЯНОГО НАСОСА


    1. A01MUEB

      Смажьте жидкостью для автоматических трансмиссий ведомую шестерню переднего масляного насоса и установите ее в корпус переднего масляного насоса.

  4. УСТАНОВИТЕ ВЕДУЩУЮ ШЕСТЕРНЮ ПЕРЕДНЕГО МАСЛЯНОГО НАСОСА


    1. A01MWVB

      Смажьте жидкостью для автоматических трансмиссий ведущую шестерню переднего масляного насоса и установите ее в корпус переднего масляного насоса.

  5. УСТАНОВИТЕ КОЛЬЦЕВОЕ УПЛОТНЕНИЕ КОРПУСА ПЕРЕДНЕГО МАСЛЯНОГО НАСОСА


    1. A01MYVU

      Нанесите жидкость для автоматических трансмиссий на новое кольцевое уплотнение корпуса переднего масляного насоса и установите его на корпус переднего масляного насоса.

  6. УСТАНОВИТЕ ВАЛ СТАТОРА В СБОРЕ


    1. A01MUGH

      Совместите отверстия под болты на валу статора с отверстиями под болты в корпусе переднего масляного насоса и установите вал статора в корпус переднего масляного насоса.

    2. Установите вал статора в сборе и закрепите его 14 винтами с помощью торцевого ключа с головкой "TORX" T30.

      Torque:
      10,8 Н*м  { 110 кгс*см, 8 фунт-сила-футов }

  7. УСТАНОВИТЕ МАСЛОУПЛОТНИТЕЛЬНОЕ КОЛЬЦО БАРАБАНА МУФТЫ


    1. A01MU8N

      Нанесите трансмиссионную жидкость на 3 новых маслоуплотнительных кольца барабана муфты.

    2. Сожмите концы 3 маслоуплотнительных колец барабана муфты так, чтобы зазор не превышал 8 мм (0,315 дюйма), а затем установите их в канавку вала статора.

      Note

      Не следует чрезмерно сжимать маслоуплотнительные кольца.

      Tech Tips

      После установки маслоуплотнительных колец барабана муфты убедитесь, что они вращаются плавно.

  8. ПРОВЕРЬТЕ ВРАЩЕНИЕ ВЕДУЩЕЙ ШЕСТЕРНИ МАСЛЯНОГО НАСОСА

    Нажмите здесь Click here

  9. УСТАНОВИТЕ КОЛЬЦЕВОЕ УПЛОТНЕНИЕ КОРПУСА ПЕРЕДНЕГО МАСЛЯНОГО НАСОСА


    1. A01MY0G

      Покройте новое кольцевое уплотнение корпуса переднего масляного насоса трансмиссионной жидкостью и установите его на масляный насос.
