ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ ПЕРЕКЛЮЧЕНИЕМ ПРОВЕРКА

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ ПЕРЕКЛЮЧЕНИЕМ (ПЕРЕКЛЮЧАТЕЛЬ ПЕРЕДАЧ ТРАНСМИССИИ В СБОРЕ)

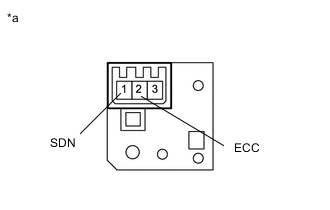

    1. A01MWTZC02
      *a

      Устройство с неподсоединенным жгутом проводов

      (Левый переключатель управления переключением (переключатель передач трансмиссии в сборе))

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Левый переключатель управления переключением (переключатель передач трансмиссии в сборе):
      Подключение диагностического прибора Положение переключателя Номинальное значение
      2 (ECC) - 1 (SDN) Переключатель "-" постоянно нажат Менее 2,5 Ом
      Отпущен 1 МОм или более

      Если величины сопротивлений не соответствуют требованиям, замените левый переключатель управления переключением (переключатель передач трансмиссии в сборе).

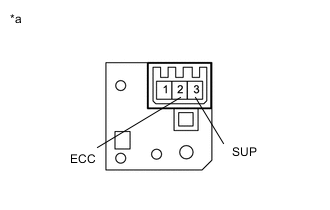

    2. A01MXMBC02
      *a

      Устройство с неподсоединенным жгутом проводов

      (Правый переключатель управления переключением (переключатель передач трансмиссии в сборе))

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Правый переключатель управления переключением (переключатель передач трансмиссии в сборе):
      Подключение диагностического прибора Положение переключателя Номинальное значение
      3 (SUP) - 2 (ECC) Переключатель "+" постоянно нажат Менее 2,5 Ом
      Отпущен 1 МОм или более

      Если величины сопротивлений не соответствуют требованиям, замените правый переключатель управления переключением (переключатель передач трансмиссии в сборе).
