КОРПУС КЛАПАНОВ В СБОРЕ УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. УСТАНОВИТЕ КОРПУС КЛАПАНОВ ТРАНСМИССИИ В СБОРЕ




   1.

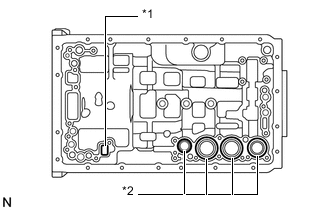

      *1	Корпус запорного шарика и пружина сжатия
      *2	Поршень гидроаккумулятора

      Установите пружину сжатия и корпус запорного шарика.

   2. Проверьте поршни гидроаккумулятора, пружину сжатия и корпус запорного шарика, как показано на рисунке.

   3. Подсоедините соединительный шток клапана с ручным управлением в сборе к рычагу клапана с ручным управлением в сборе.

   4.

      Установите корпус клапанов трансмиссии в сборе и закрепите его 19 болтами.

      Torque:

      11 Н*м  { 112 кгс*см, 8 фунт-сила-футов }

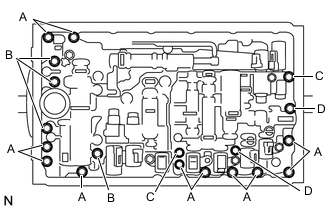

      Длина болта

      Болт	Длина болта
      А	25 мм (0,984 дюйма)
      B	36 мм (1,417 дюйма)
      C	45 мм (1,772 дюйма)
      D	50 мм (1,969 дюйма)

   5. Установите пружину фиксатора и крышку пружины фиксатора, закрепив их болтом.

      Torque:

      9,8 Н*м  { 100 кгс*см, 87 фунт-сила-дюймов }

2. ПОДСОЕДИНИТЕ ЖГУТ ЭЛЕКТРОПРОВОДКИ ТРАНСМИССИИ

   Нажмите здесь Click here

3. ВЫПОЛНИТЕ СБРОС ПАМЯТИ

   Нажмите здесь Click here
