ЖГУТ ЭЛЕКТРОПРОВОДКИ ТРАНСМИССИИ УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. УСТАНОВИТЕ ЖГУТ ЭЛЕКТРОПРОВОДКИ ТРАНСМИССИИ


    1. Покройте новое кольцевое уплотнение трансмиссионной жидкостью и установите его на жгут электропроводки трансмиссии.

    2. Закрепите жгут электропроводки трансмиссии болтом.

      Torque:
      5,4 Н*м  { 55 кгс*см, 48 фунт-сила-дюймов }

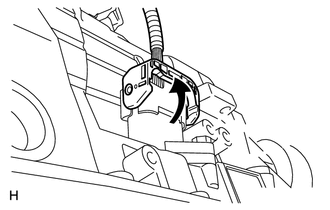

    3. A01MXN6

      Подсоедините разъем жгута электропроводки трансмиссии.

      Tech Tips

      Поднимите рычаг так, чтобы захват разъема жгута электропроводки трансмиссии издал характерный звук.

  2. ПОДСОЕДИНИТЕ ЖГУТ ЭЛЕКТРОПРОВОДКИ ТРАНСМИССИИ


    1. Подсоедините 9 разъемов электромагнитных клапанов.

    2. Нанесите на кольцевое уплотнение датчика температуры ATF трансмиссионную жидкость.

    3. Установите датчик температуры ATF и зажим датчика температуры, закрепив их болтом.

      Torque:
      10 Н*м  { 102 кгс*см, 7 фунт-сила-футов }

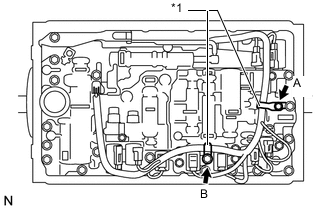

    4. A01MV7UC02
      *1 Зажимы жгута проводов корпуса клапанов

      Установите 2 зажима жгута проводов корпуса клапанов и закрепите их 2 болтами.

      Torque:
      для болта A
      6,4 Н*м  { 65 кгс*см, 57 фунт-сила-дюймов }
      для болта B
      10 Н*м  { 102 кгс*см, 7 фунт-сила-футов }

  3. УСТАНОВИТЕ СЕТЧАТЫЙ МАСЛЯНЫЙ ФИЛЬТР КОРПУСА КЛАПАНОВ В СБОРЕ


    1. Покройте новое кольцевое уплотнение трансмиссионной жидкостью и установите его в сетчатый масляный фильтр корпуса клапанов в сборе.

    2. Закрепите маслоприемник с сетчатым фильтром корпуса клапанов в сборе 4 болтами.

      Torque:
      10 Н*м  { 102 кгс*см, 7 фунт-сила-футов }

  4. УСТАНОВИТЕ МАГНИТ МАСЛЯНОГО ФИЛЬТРА ТРАНСМИССИИ


    1. A01MWRCC05
      *1 Магнит масляного фильтра трансмиссии

      Установите 3 магнита масляного фильтра трансмиссии на масляный поддон автоматической трансмиссии, как показано на рисунке.

  5. УСТАНОВИТЕ МАСЛЯНЫЙ ПОДДОН АВТОМАТИЧЕСКОЙ ТРАНСМИССИИ В СБОРЕ


    1. Установите новую прокладку масляного поддона автоматической трансмиссии и масляный поддон автоматической трансмиссии в сборе, закрепив их 20 болтами.

      Torque:
      7,0 Н*м  { 71 кгс*см, 62 фунт-сила-дюйма }

      Note

      Убедитесь, что на поверхностях соприкосновения масляного поддона автоматической трансмиссии и его прокладки нет масла и посторонних веществ.

  6. УСТАНОВИТЕ КРОНШТЕЙН ОПОРЫ ВЫПУСКНОЙ ТРУБЫ № 1 В СБОРЕ

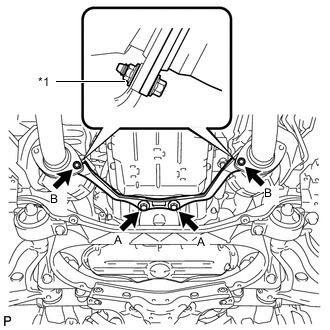

    1. A01MWN6C02
      *1 Гайка

      Установите кронштейн опоры выпускной трубы № 1 в сборе и закрепите его 4 болтами и 2 новыми гайками.

      Torque:
      Болт A
      43 Н*м  { 438 кгс*см, 32 фунт-сила-фута }
      Болт B
      39 Н*м  { 398 кгс*см, 29 фунт-сила-футов }

      Tech Tips

      При установке на стороне выпуска удерживайте гайки, затягивая болты.

  7. ДОБАВЬТЕ ЖИДКОСТЬ ДЛЯ АВТОМАТИЧЕСКОЙ ТРАНСМИССИИ

    Нажмите здесь Click here

  8. ПРОВЕРЬТЕ НАЛИЧИЕ УТЕЧЕК ЖИДКОСТИ ДЛЯ АВТОМАТИЧЕСКОЙ ТРАНСМИССИИ

  9. ПРОВЕРЬТЕ, НЕТ ЛИ УТЕЧЕК ОТРАБОТАВШИХ ГАЗОВ

  10. УСТАНОВИТЕ ЗАЩИТУ КАРТЕРА ДВИГАТЕЛЯ № 2 (для моделей с наполовину закрытой конструкцией)

    Нажмите здесь Click here

  11. УСТАНОВИТЕ ЗАЩИТУ КАРТЕРА ДВИГАТЕЛЯ № 2 (для моделей с цельной защитой картера)

    Нажмите здесь Click here

  12. УСТАНОВИТЕ СКОБУ ЭЛЕМЕНТА ПЕРЕДНЕЙ ПОДВЕСКИ

    Нажмите здесь Click here
