ЖГУТ ЭЛЕКТРОПРОВОДКИ ТРАНСМИССИИ ПРОВЕРКА

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ ДАТЧИК ТЕМПЕРАТУРЫ ATF (ЖГУТ ЭЛЕКТРОПРОВОДКИ ТРАНСМИССИИ)

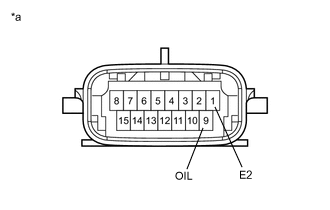

    1. A01MVFBC74
      *a

      Устройство с неподсоединенным жгутом проводов

      (Датчик температуры ATF (жгут проводов трансмиссии))

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Контакты для подключения диагностического прибора Условие Заданные условия
      1 (E2) - 9 (OIL) Всегда 90 Ом - 156 кОм
      1 (E2) - масса Всегда 10 кОм или более
      9 (OIL) - масса Всегда 10 кОм или более

      Tech Tips

      Если величина сопротивления не попадает в заданный диапазон для какой-либо из температур ATF, указанных в таблице ниже, управляемость автомобиля может быть ухудшена.

      Номинальное сопротивление
      Контакты для подключения диагностического прибора Температура ATF Заданные условия
      1 (E2) - 9 (OIL) 10°C (50°F) 5 - 8 кОм
      1 (E2) - 9 (OIL) 25°C (77°F) 2,5-4,5 кОм
      1 (E2) - 9 (OIL) 110°C (230°F) 0,22 - 0,28 кОм

      Если результат не отвечает требованиям, замените датчик температуры ATF (жгут проводов трансмиссии).
