СИСТЕМА АВТОМАТИЧЕСКОЙ ТРАНСМИССИИ Цепь переключателя принудительного перехода на пониженную передачу

ОПИСАНИЕ

При нажатии до упора педали акселератора переключатель принудительного перехода на пониженную передачу устанавливается в положение включения и передает сигнал в ECM.

Пока переключатель принудительного перехода на пониженную передачу находится в положении включения, ECM управляет переключением передач в соответствии с запрограммированными схемами переключения.

При появлении короткого замыкания в цепи переключателя принудительного перехода на пониженную передачу ECM игнорирует сигналы, поступающие от данного переключателя, и выполняет переключение передач в стандартных точках переключения.

СХЕМА СОЕДИНЕНИЙ

A01MWU6E01
*a Переключатель принудительного перехода на пониженную передачу

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПЕРЕКЛЮЧАТЕЛЬ ПРИНУДИТЕЛЬНОГО ПЕРЕХОДА НА ПОНИЖЕННУЮ ПЕРЕДАЧУ – МАССА)


    1. Отсоедините разъем A57 переключателя принудительного перехода на пониженную передачу.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Контакты для подключения диагностического прибора Условие Заданные условия
      A57-1 - масса Всегда Менее 1 Ом
      Результат
      Следующий шаг
      OK
      NG

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  2. ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ ПРИНУДИТЕЛЬНОГО ПЕРЕХОДА НА ПОНИЖЕННУЮ ПЕРЕДАЧУ В СБОРЕ


    1. Снимите переключатель принудительного перехода на пониженную передачу в сборе.

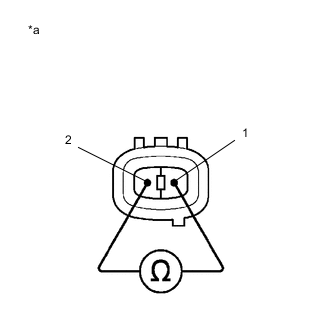

    2. A01MXS5C01
      *a

      Устройство с неподсоединенным жгутом проводов

      (переключатель принудительного перехода на пониженную передачу)

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Номинальное значение
      1 - 2

      Непрерывно нажат

      (переключатель принудительного перехода на пониженную передачу в положении ON (ВКЛ))

      		 Менее 1 Ом

      Отпущен

      (переключатель принудительного перехода на пониженную передачу в положении OFF (ВЫКЛ))

      		 10 кОм или более
      Результат
      Следующий шаг
      OK
      NG

    NG

    ЗАМЕНИТЕ ПЕРЕКЛЮЧАТЕЛЬ ПРИНУДИТЕЛЬНОГО ПЕРЕХОДА НА ПОНИЖЕННУЮ ПЕРЕДАЧУ В СБОРЕ Нажмите здесь Click here

    OK

  3. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПЕРЕКЛЮЧАТЕЛЬ ПРИНУДИТЕЛЬНОГО ПЕРЕХОДА НА ПОНИЖЕННУЮ ПЕРЕДАЧУ – ECM)

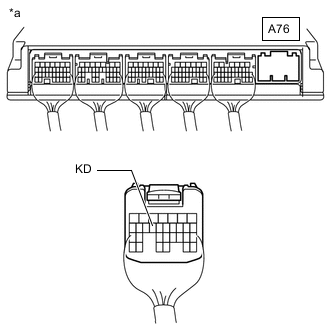

    1. A01MUD2C08
      *a

      Вид сзади разъема со стороны жгута проводов

      (к ECM)

      Установите переключатель принудительного перехода на пониженную передачу.

    2. Отсоедините разъем A76 ECM.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в следующей таблице.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      A76-14 (KD) - масса

      Полностью нажат

      (переключатель принудительного перехода на пониженную передачу в положении ON (ВКЛ))

      		 Менее 1 Ом

      Отпущен

      (переключатель принудительного перехода на пониженную передачу в положении OFF (ВЫКЛ))

      		 10 кОм или более
      Результат
      Следующий шаг
      OK
      NG

    OK

    ПЕРЕЙДИТЕ К СЛЕДУЮЩЕМУ ПРЕДПОЛАГАЕМОМУ УЧАСТКУ, УКАЗАННОМУ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ Нажмите здесь Click here

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
