СИСТЕМА АВТОМАТИЧЕСКОЙ ТРАНСМИССИИ, Diagnostic DTC:P0778

Код DTC Наименование DTC
P0778 Электрическая часть электромагнитного клапана регулировки давления "B" (электромагнитного клапана переключения передач SL2)

ОПИСАНИЕ

Переключение с 1-й по 6-ю передачи выполняется путем переключения состояний электромагнитных клапанов переключения передач SL1, SL2, S1, S2, S3, S4 и SR, работой которых управляет ECM. При возникновении обрыва или короткого замыкания в цепи какого-либо из электромагнитных клапанов переключения передач ECM продолжает управлять работой остальных исправных электромагнитных клапанов переключения передач, обеспечивая плавную работу автомобиля

Нажмите здесь Click here

№ DTC Неисправность Условие обнаружения DTC Неисправный участок MIL Память
P0778 Электрическая часть электромагнитного клапана регулировки давления "B" (электромагнитного клапана переключения передач SL2)

ECM выявил наличие обрыва и короткого замыкания в цепи электромагнитного клапана переключения передач SL2 во время движения и переключения передач. (логика диагностирования за 1 поездку)


  • Скважность выходного сигнала составляет 100%.

    (ПРИМЕЧАНИЕ: при нормальных условиях скважность выходного сигнала SL2 меньше 100%.)

  • Обрыв или короткое замыкание в цепи электромагнитного клапана переключения передач SL2

  • Электромагнитный клапан переключения передач SL2

  • ECM

 Загорается Код DTC сохраняется

ОПИСАНИЕ РАБОТЫ СИСТЕМЫ КОНТРОЛЯ

Этот DTC указывает на обрыв или короткое замыкание в цепи электромагнитного клапана переключения передач SL2. ECM передает команды на переключение передач, включая/выключая электромагнитные клапаны переключения. Когда в цепи какого-либо электромагнитного клапана переключения передач появляется обрыв или короткое замыкание, ECM регистрирует неисправность, включает контрольную лампу неисправности и сохраняет в памяти DTC. При этом ECM переходит в аварийный режим работы и продолжает управлять оставшимися исправными электромагнитными клапанами (в случае обрыва или короткого замыкания ECM прекращает подачу тока в цепь).

Когда во время движения и переключения передач ЕCM выявляет обрыв или короткое замыкание в цепи электромагнитного клапана переключения передач SL2, ЕСМ регистрирует неисправность.

Нажмите здесь Click here

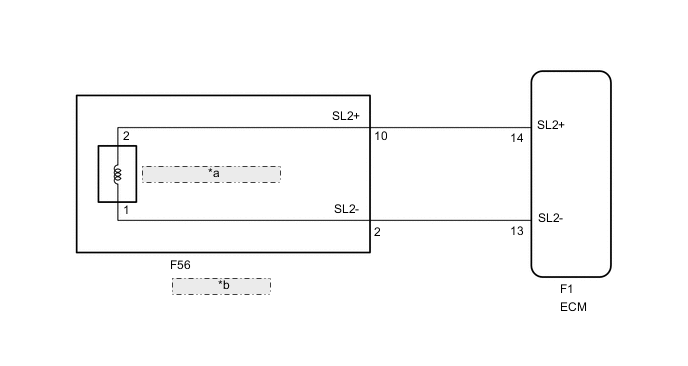

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

A01MV6EE11
*a Электромагнитный клапан переключения передач SL2
*b Жгут электропроводки трансмиссии

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note

В случае замены деталей, связанных с автоматической трансмиссией, выполните регистрацию и/или инициализацию.

Нажмите здесь Click here

Tech Tips


  • При нормальных условиях клапан переключения передач SL2 включается и выключается, когда рычаг переключения передач находится в положении D:

    Передача, заданная командой ECM 1-я 2-я 3-я 4-я 5-я 6-я
    Электромагнитный клапан переключения передач SL2 ON (ВКЛ) ON (ВКЛ) ON (ВКЛ) ON (ВКЛ) OFF (ВЫКЛ) OFF (ВЫКЛ)

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ ЖГУТ ЭЛЕКТРОПРОВОДКИ ТРАНСМИССИИ (ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ SL2)

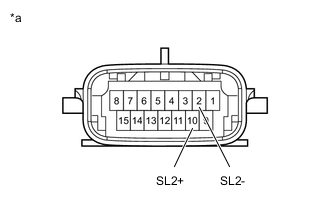

    1. A01MVFBC65
      *a

      Устройство с неподсоединенным жгутом проводов

      (жгут электропроводки трансмиссии)

      Отсоедините разъем жгута электропроводки трансмиссии от трансмиссии.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      10 (SL2+) - 2 (SL2-) 20°C (68°F) 5,0-5,6 Ом

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление (проверьте на короткое замыкание)
      Подключение диагностического прибора Условие Заданные условия
      10 (SL2+) - масса Всегда 10 кОм или более
      2 (SL2-) - масса Всегда 10 кОм или более
      Результат
      Следующий шаг
      OK
      NG

    NG

    ПРОВЕРЬТЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ SL2 Click here

    OK

  2. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЖГУТ ЭЛЕКТРОПРОВОДКИ ТРАНСМИССИИ – ECM)

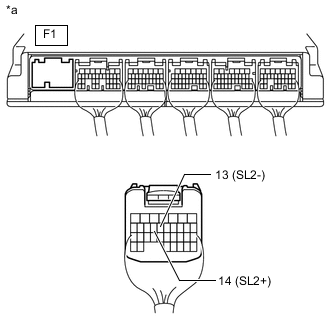

    1. A01MVU8C09
      *a

      Вид сзади разъема со стороны жгута проводов

      (к ECM)

      Подсоедините разъем трансмиссии к трансмиссии.

    2. Отсоедините разъем F1 от ECM.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      F1-14 (SL2+) - F1-13 (SL2-) 20°C (68°F) 5,0-5,6 Ом

    4. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление (проверьте на короткое замыкание)
      Подключение диагностического прибора Условие Заданные условия
      F1-14 (SL2+) - масса Всегда 10 кОм или более
      F1-13 (SL2-) - масса Всегда 10 кОм или более
      Результат
      Следующий шаг
      OK
      NG

    OK

    ЗАМЕНИТЕ ECM Нажмите здесь Click here

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

  3. ПРОВЕРЬТЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ SL2


    1. A01MU8UC45
      *a Электромагнитный клапан переключения передач SL2

      Снимите электромагнитный клапан переключения передач SL2.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      1 - 2 20°C (68°F) 5,0-5,6 Ом

    3. Подсоедините положительный (+) вывод с лампой 21 Вт к контакту 1, а отрицательный (-) вывод - к контакту 2 разъема электромагнитного клапана, а затем проверьте ход клапана.

      OK
      Слышен звук срабатывания электромагнитного клапана.
      Результат
      Следующий шаг
      OK
      NG

    OK

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ЭЛЕКТРОПРОВОДКИ ТРАНСМИССИИ Нажмите здесь Click here

    NG

    ЗАМЕНИТЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ SL2 Нажмите здесь Click here
