СИСТЕМА АВТОМАТИЧЕСКОЙ ТРАНСМИССИИ, Diagnostic DTC:P2759

Код DTC Наименование DTC
P2759 Электрические цепи управления электромагнитного клапана регулирования давления муфты гидротрансформатора (электромагнитного клапана переключения передач SLU)

ОПИСАНИЕ

Величина тока электромагнитного клапана регулируется ECM. Если во время блокировки ток увеличивается, гидравлическое давление блокировки возрастает.

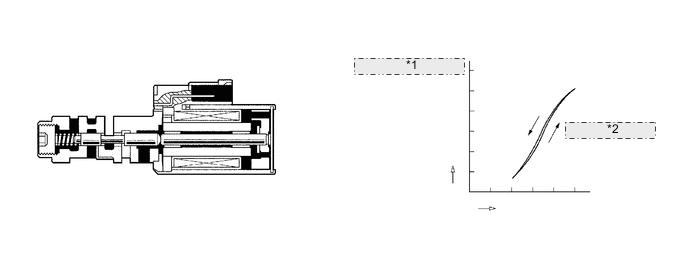

A01MYHYE02
*1 Рабочее давление блокировки
*2 Ток через электромагнитный клапан
№ DTC Неисправность Условие обнаружения DTC Неисправный участок MIL Память
P2759 Электрические цепи управления электромагнитного клапана регулирования давления муфты гидротрансформатора (электромагнитного клапана переключения передач SLU) Во время движения в цепи электромагнитного клапана переключения передач SLU в течение не менее 1 с регистрируется обрыв или короткое замыкание (логика диагностирования за 1 поездку).

  • Обрыв или короткое замыкание в цепи электромагнитного клапана переключения передач SLU

  • Электромагнитный клапан переключения передач SLU

  • ECM

 Загорается Код DTC сохраняется

ОПИСАНИЕ РАБОТЫ СИСТЕМЫ КОНТРОЛЯ

Когда в цепи электромагнитного клапана переключения передач (SLU) регистрируется обрыв или короткое замыкание, ECM расценивает это как неисправность. ЕСМ включает контрольную лампу MIL и сохраняет данный код DTC.

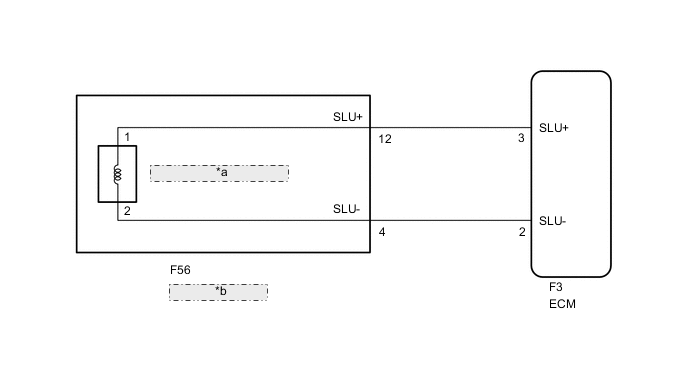

СХЕМА СОЕДИНЕНИЙ

A01MV6EE26
*a Электромагнитный клапан переключения передач SLU
*b Жгут электропроводки трансмиссии

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note

В случае замены деталей, связанных с автоматической трансмиссией, выполните регистрацию и/или инициализацию.

Нажмите здесь Click here

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ ЖГУТ ЭЛЕКТРОПРОВОДКИ ТРАНСМИССИИ (ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ SLU)

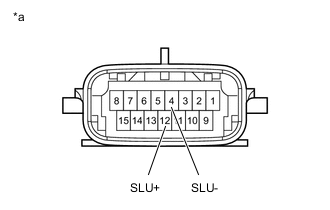

    1. A01MVFBC72
      *a

      Устройство с неподсоединенным жгутом проводов

      (жгут электропроводки трансмиссии)

      Отсоедините разъем жгута электропроводки трансмиссии от трансмиссии.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      12 (SLU+) - 4 (SLU-) 20°C (68°F) 5,0-5,6 Ом

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление (проверьте на короткое замыкание)
      Подключение диагностического прибора Условие Заданные условия
      12 (SLU+) - масса Всегда 10 кОм или более
      4 (SLU-) - масса Всегда 10 кОм или более
      Результат
      Перейти к
      OK
      NG

    NG

    ПРОВЕРЬТЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ SLU Click here

    OK

  2. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЖГУТ ЭЛЕКТРОПРОВОДКИ ТРАНСМИССИИ – ECM)

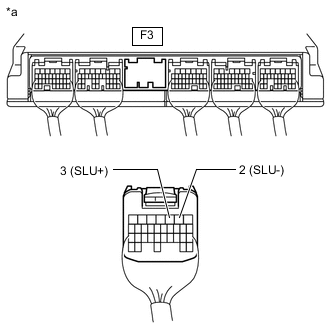

    1. A01MVLQC04
      *a

      Вид сзади разъема со стороны жгута проводов

      (к ECM)

      Подсоедините разъем жгута электропроводки трансмиссии к трансмиссии.

    2. Отсоедините разъем F3 ЕСМ.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      F3-3 (SLU+) - F3-2 (SLU-) 20°C (68°F) 5,0-5,6 Ом

    4. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление (проверьте на короткое замыкание)
      Подключение диагностического прибора Условие Заданные условия
      F3-3 (SLU+) - масса Всегда 10 кОм или более
      F3-2 (SLU-) - масса Всегда 10 кОм или более
      Результат
      Перейти к
      OK
      NG

    OK

    ЗАМЕНИТЕ ECM Нажмите здесь Click here

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

  3. ПРОВЕРЬТЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ SLU


    1. A01MYNLC43
      *a Электромагнитный клапан переключения передач SLU

      Снимите электромагнитный клапан переключения передач SLU.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      1 - 2 20°C (68°F) 5,0-5,6 Ом

    3. Подсоедините положительный (+) вывод с лампой 21 Вт к контакту 2, а отрицательный (-) вывод - к контакту 1 разъема электромагнитного клапана, а затем проверьте ход клапана.

      OK
      Слышен звук срабатывания электромагнитного клапана.
      Результат
      Перейти к
      OK
      NG

    OK

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ЭЛЕКТРОПРОВОДКИ ТРАНСМИССИИ Нажмите здесь Click here

    NG

    ЗАМЕНИТЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ SLU Нажмите здесь Click here
